BANCO TRASEIRO
Cada parte 1/3 - 2/3 é rebatível na
posição de carteira e pode manusear-
se individualmente.
Encosto de cabeça
O banco traseiro 1/3 - 2/3 encontra-se
equipado com encostos de cabeça. Posição
alta: eleve e fixe-o.
Posição baixa: pressione em cima
para o descer.
Para retirar, após elevar, prima a
lingueta e retire o encosto de cabeça.
Para reinstalar, insira as hastes do
encosto de cabeça nos orifícios
permanecendo no eixo das costas do
banco.
ERgONOMIA e CONFORtO
4
Bancos

80
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016
Posição de prateleira
Exemplo de manuseamentos para a
parte 1/3. Os manuseamentos são
idênticos aos da parte 2/3.-

Eleve a barra do comando cinzento,
localizado na parte de trás do banco.
- Incline o conjunto para a frente.
Posicionar correctamente
Verifique se o banco está bem fixo ao piso quando se encontrar na
posição correcta.
-

Coloque os encostos de cabeça na
posição baixa.
-


Caso seja necessário, avance os
bancos dianteiros.
-

Prima o comando cinzento
localizado na parte superior das
costas do banco.
-

Rebata as costas do banco sobre o
assento. Incline o conjunto para trás até que se
verifique

o bloqueio.
Eleve as costas do banco.
O bloqueio do banco é o correcto quando
o comando (na parte superior das costas
do banco) deixa de estar visível.
Bancos

81
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016
Retirar o bancoColocar o banco
Consulte a "posição de prateleira"
descrita anteriormente. Para colocar o banco (parte 1/3
e/
ou 2/3) na posição de "transporte
de passageiros", consulte a
"posição de prateleira" descrita
anteriormente.
-

Incline o conjunto cerca de 45°
para trás.
-

Eleve o banco
verticalmente até
ao batente das fixações.
-
Endireite o banco para a frente e
levante-o.
-


Caso seja necessário, avance os
bancos dianteiros.
-


Coloque o banco (parte 1/3
e/ou
2/3) na posição de prateleira. -
Posicione o banco (parte 1/3
e/ou
2/3) na vertical.
-
Coloque os ganchos entre as duas
barras.
-

Rebata o banco para trás.
ERgONOMIA e CONFORtO
4
Bancos

82
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016

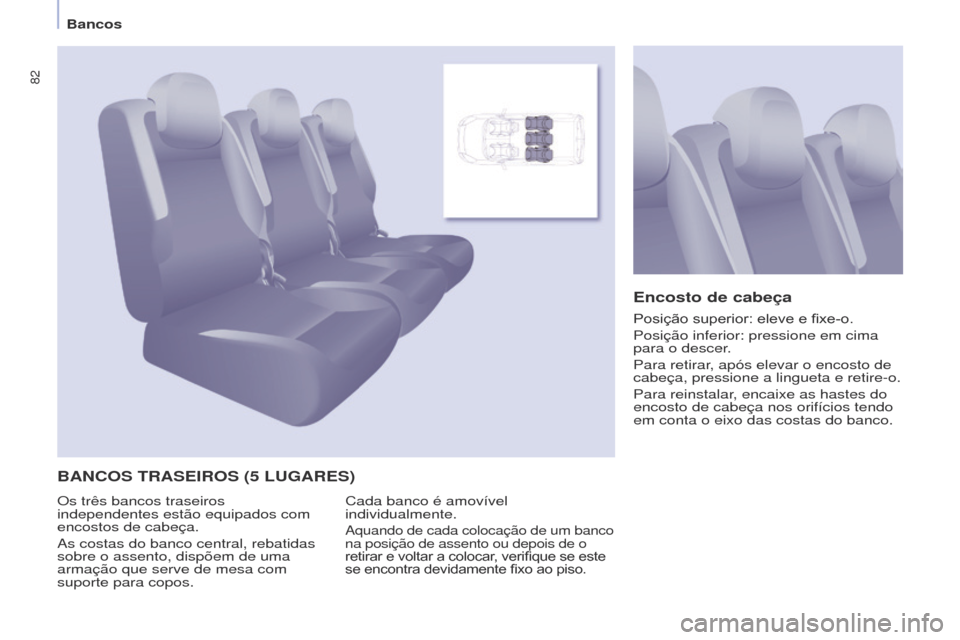

BANCOS TRASEIROS (5 LUGARES)Encosto de cabeça
Cada banco é amovível
individualmente.
Aquando de cada colocação de um banco
na posição de assento ou depois de o
retirar
e voltar a colocar, verifique se este
se

encontra devidamente fixo ao piso.
Os três bancos traseiros
independentes estão equipados com
encostos de cabeça.
As costas do banco central, rebatidas
sobre o assento, dispõem de uma
armação que serve de mesa com
suporte para copos. Posição
superior: eleve e fixe-o.
Posição inferior: pressione em cima
para o descer.
Para retirar, após elevar o encosto de
cabeça, pressione a lingueta e retire-o.
Para reinstalar, encaixe as hastes do
encosto de cabeça nos orifícios tendo
em conta o eixo das costas do banco.
Bancos

83
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016

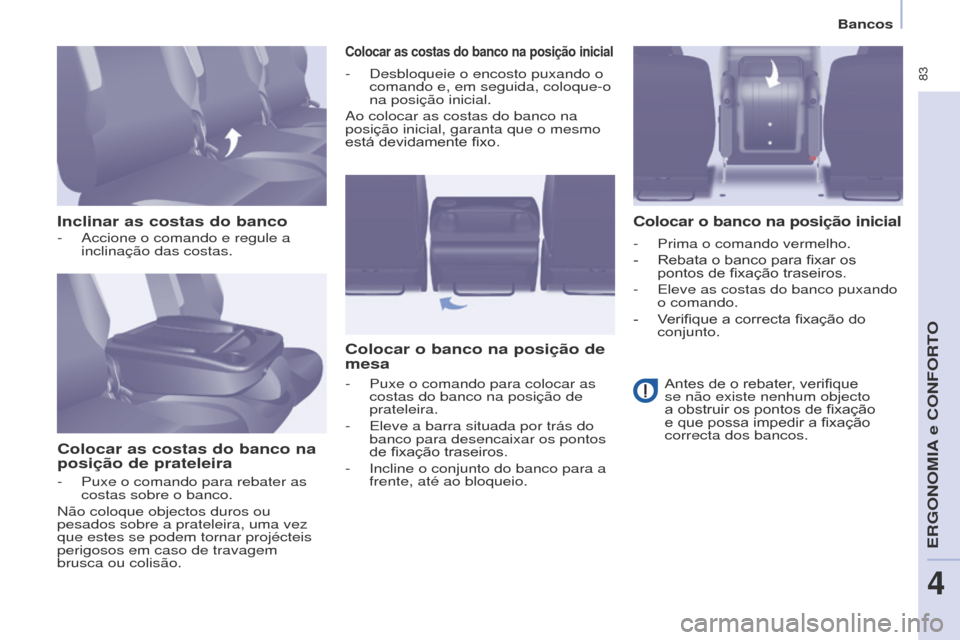

Inclinar as costas do bancoColocar as costas do banco na
posição de prateleira
Colocar as costas do banco na posição inicial
Colocar o banco na posição de
mesa
Colocar o banco na posição inicial
- Accione o comando e regule a
inclinação das costas.
-

Puxe o comando para rebater as
costas sobre o banco.
Não coloque objectos duros ou
pesados sobre a prateleira, uma vez
que estes se podem tornar projécteis
perigosos em caso de travagem
brusca ou colisão. -


Desbloqueie o encosto puxando o
comando e, em seguida, coloque-o
na posição inicial.
Ao colocar as costas do banco na
posição inicial, garanta que o mesmo
está
devidamente fixo.
-
Puxe o comando para colocar as
costas do banco na posição de
prateleira.
-


Eleve a barra situada por trás do
banco para desencaixar os pontos
de

fixação traseiros.
-

Incline o conjunto do banco para a
frente, até ao bloqueio.-

Prima o comando vermelho.
-
Rebata o banco para fixar os
pontos

de fixação traseiros.
-

Eleve as costas do banco puxando
o comando.
-

Verifique a correcta fixação do
conjunto.Antes

de o rebater, verifique
se não existe nenhum objecto
a

obstruir os pontos de fixação
e

que possa impedir a fixação
correcta dos bancos.
ERgONOMIA e CONFORtO
4
Bancos

84
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016

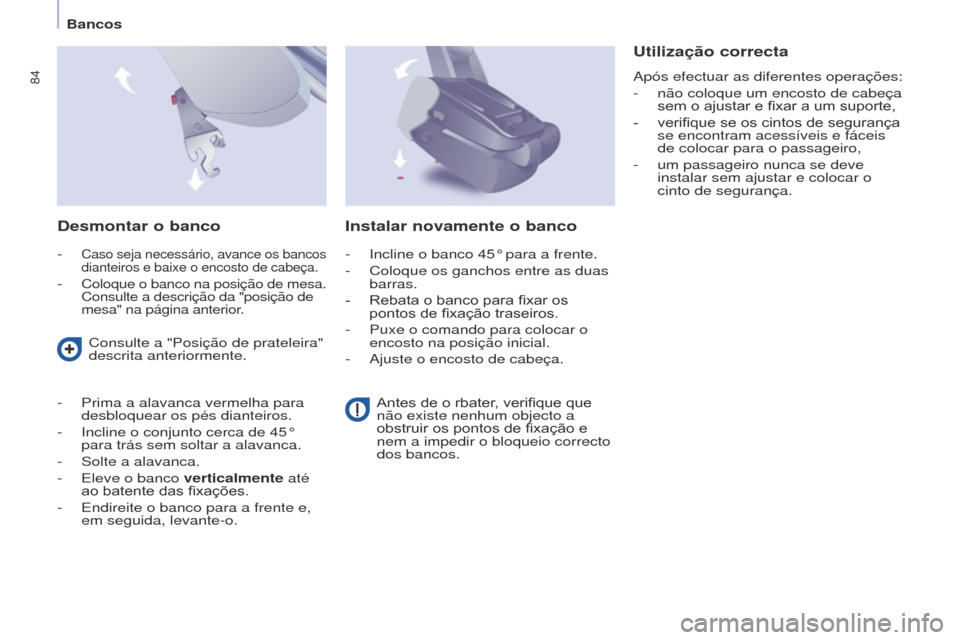

Desmontar o banco
- Caso seja necessário, avance os bancos
dianteiros e baixe o encosto de cabeça.
- Coloque o banco na posição de mesa.
Consulte a descrição da "posição de
mesa" na página anterior.
Utilização correcta
Após efectuar as diferentes operações:
-
não coloque um encosto de cabeça
sem

o ajustar e fixar a um suporte,
- verifique
se os cintos de segurança
se encontram acessíveis e fáceis
de colocar para o passageiro,
-


um passageiro nunca se deve
instalar sem ajustar e colocar o
cinto de segurança.
Consulte a "Posição de prateleira"
descrita anteriormente.
-


Prima a alavanca vermelha para
desbloquear os pés dianteiros.
-


Incline o conjunto cerca de 45°
para trás sem soltar a alavanca.
-


Solte a alavanca.
-


Eleve o banco

verticalmente até
ao

batente

das

fixações.
-

Endireite o banco para a frente e,
em seguida, levante-o.
Instalar novamente o banco
- Incline o banco 45° para a frente.
-
Coloque os ganchos entre as duas
barras.
-

Rebata o banco para fixar os
pontos

de fixação traseiros.
-

Puxe o comando para colocar o
encosto na posição inicial.
-


Ajuste o encosto de cabeça.
Antes

de o rbater, verifique que
não existe nenhum objecto a
obstruir

os pontos de fixação e
nem a impedir o bloqueio correcto
dos bancos.
Bancos

85
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016
Encosto de cabeça
É de tipo vírgula.
Posição superior: pressione a lingueta,
eleve-o e posicione-o.
Posição inferior: empurre a lingueta
e pressione a parte superior para o
descer.
Para o retirar: coloque-o na posição
superior, eleve-o e retire-o.
Arrume-o no interior do veículo,
fixando-o.
Para o substituir: encaixe as hastes
do encosto de cabeça nos orifícios
colocanda-os no eixo das costas do
banco.
Cada banco pode ser desmontado
e deverá ser montado novamente
no

local

definido,

simbolizado

na

respectiva etiqueta.
Os


bancos

de

2ª

e

de

3ª

fila

são

independentes e moduláveis.

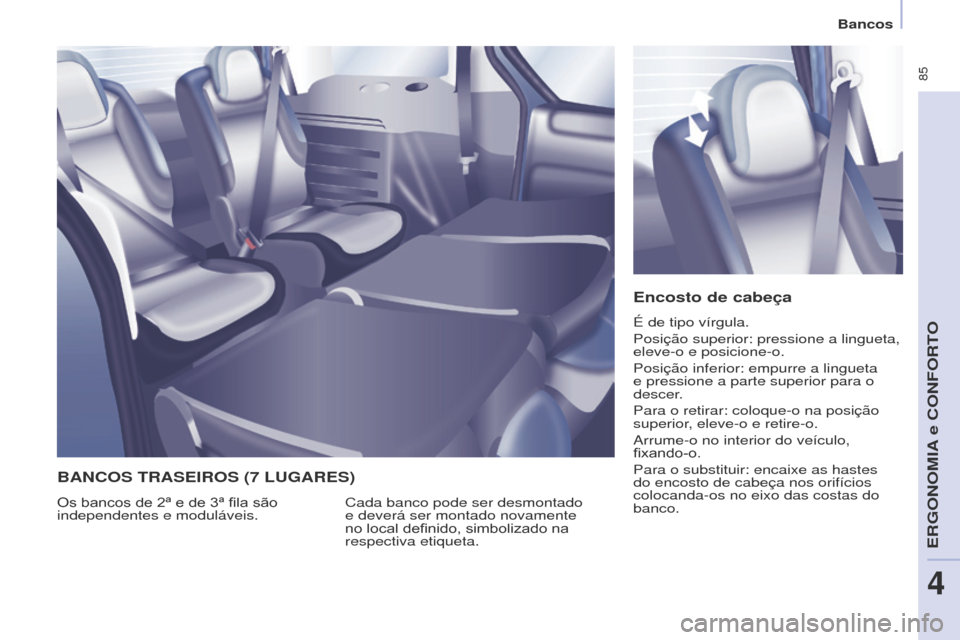

BANCOS TRASEIROS (7 LUGARES)
ERgONOMIA e CONFORtO
4
Bancos

86
Partner2VP_pt_Chap04_Ergonomie_ed02-2016Partner2VP_pt_Chap04_Ergonomie_ed02-2016
Banco lateral esquerdo

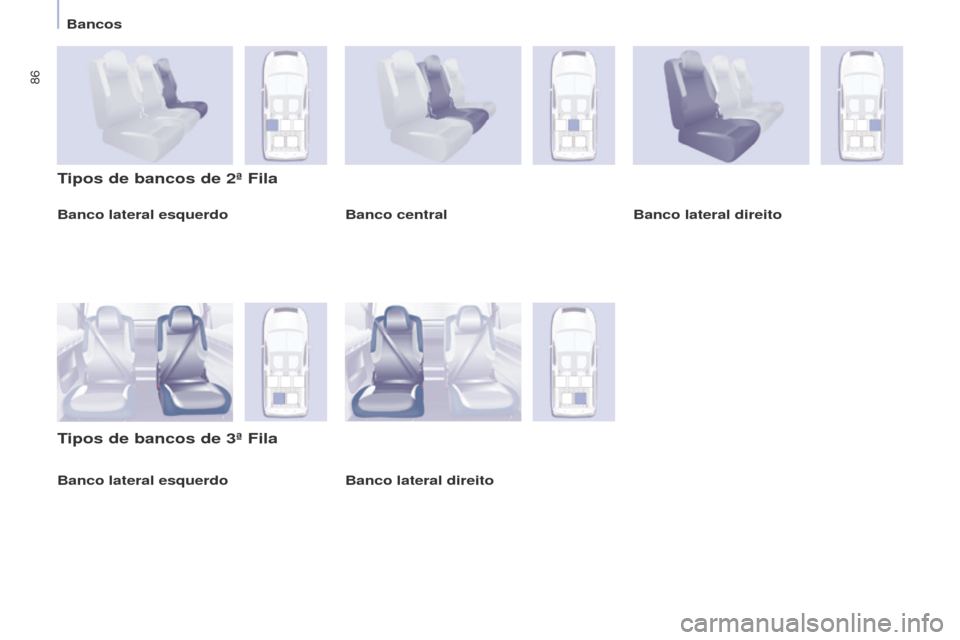

Tipos de bancos de 2ª Fila
Tipos de bancos de 3ª Fila
Banco centralBanco lateral direito
Banco lateral direito
Banco lateral esquerdo
Bancos
