2017 PEUGEOT PARTNER TEPEE ELECTRIC Návod na použití (in Czech)

19
Jestliže budete po tomto postupu chtít
odpojit akumulátor, nejpr ve zamkněte
vozidlo a vyčkejte alespoň pět minut, aby
bylo vynulování ukazatele zaregistrováno.
Ukazatel hladiny
motorového oleje
V závislosti na motoru vozidla se po dobu
n ěkolika sekund od zapnutí zapalování
zobrazuje údaj o
hladině motorového oleje,
který následuje po zobrazení informací
o
ser visních inter valech.
Správné množství oleje Nízká hladina oleje
Závada měřiče množství oleje
Ověření množství je platné pouze tehdy,
pokud je vozidlo ve vodorovné poloze
a
jeho motor byl zastaven po dobu
alespoň třiceti minut.
Více informací o kontrole množství
náplní a zejména motorového oleje
naleznete v příslušné kapitole.
Blikající nápis OIL- -
upozorňuje na nesprávnou
funkci ukazatele hladiny motorového oleje.
Obraťte se na prodejce vozů PEUGEOT nebo
na jiný kvalifikovaný ser vis. Společně blikající nápis OIL a ser visní
kontrolka, které jsou doprovázeny zvukovým
signálem a zobrazením hlášení na obrazovce,
upozorňují na nízkou hladinu oleje, která může
způsobit poškození motoru.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné doplnit hladinu oleje.
F

S

tiskněte tlačítko nulování počítadla ujeté
vzdálenosti a

držte je stisknuté.
F

Z

apněte zapalování.
Na ukazateli ujeté vzdálenosti začne
odpočítávání.
Jakmile se na displeji zobrazí údaj „ =0“,
uvolněte tlačítko. Symbol klíče zmizí.
Tlačítko nulování denního
počitadla ujetých kilometrů
F Při zapnutém zapalování stiskněte tlačítko a podržte
je až do zobrazení nul.
Palivoměr
Hladina paliva je kontrolována při každém
zapnutí zapalování.
Palivoměr signalizuje:
-

1 : N

ádrž je plná, asi 60 litrů.
-

0 : J

e zahájeno spotřebovávání rezer vy,
kontrolka tr vale svítí. Při rozsvícení
výstražné kontrolky zbývá v
nádrži rezer va
přibližně 8
litrů.
1
Palubní zařízení

20
Více informací o palivu n aleznete
v příslušné kapitole.
Teplota chladicí kapaliny
Ručka ukazatele je v poloze před čer veným
p olem: Normální provoz.
Při ztížených provozních podmínkách nebo za
velmi teplého počasí se může ručka přiblížit
k
čer veným dílkům stupnice.
Jak postupovat, jestliže se ručka ukazatele
ocitne v
čer vené oblasti:
F

Z
pomalte vozidlo nebo nechejte motor
běžet naprázdno. Jak postupovat, jestliže se rozsvítí
kontrolka:
F

O
kamžitě zastavte a vypněte zapalování.
Ventilátor chlazení se může ještě určitou
dobu, přibližně deset minut, otáčet.
F
P
řed ověřením hladiny chladicí kapaliny
vyčkejte na zchladnutí motoru a v případě
potřeby kapalinu doplňte.
Jelikož je chladicí soustava pod tlakem,
dodr žujte tyto pokyny, abyste předešli popálení:
F
P
o zastavení motoru počkejte alespoň
jednu hodinu a tepr ve poté zasáhněte.
F
P
ovolte uzávěr o 1/4 otáčky, aby mohl
klesnout tlak.
F
P
o snížení tlaku zkontrolujte hladinu
v expanzní nádobce.
F
V
případě potřeby sejměte uzávěr a doplňte
kapalinu.
Pokud ručka ukazatele zůstává v čer veném
poli, nechejte vozidlo zkontrolovat prodejcem
vozů PEUGEOT nebo v jiném kvalifikovaném
servisu.
Více informací o hladinách naleznete
v
příslušné kapitole.
Ukazatele dojezdu podle
hladiny kapaliny AdBlue®
Výstražná nastavení a zobrazení
V závislosti na mezní dojezdové vzdálenosti se
b udou spouštět různé stupně výstrah.
Budete informováni při každé mezní
kilometrové hodnotě, přičemž výstrahy se
budou stupňovat od dočasného signalizace až
po tr valou.
-

1
. stupeň výstrah se spustí, když se
dojezdová vzdálenost zkrátí na 2
400 km.
-

2
. stupeň výstrah se spustí, když se
dojezdová vzdálenost zkrátí na 600
km.
A ž do 0
km, kdy po zastavení nebude možno
vozidlo znovu nastartovat.
Jízdní dosah
F Stiskem tohoto tlačítka tento údaj zobrazíte.
U

vozidla s

dotyková obrazovka:
F

Z
volte nabídku „ Asistenční syst.
ř idič e“.
F

Z
volte „Diagnostika“.
F

Z
volte CHECK.
Při dojezdu nad 5
000 km není hodnota
uváděna.
Palubní zařízení

21
V případě rizika nenastartování
motoru z důvodu nedostatečné
hladiny aditiva AdBlue
®
Zařízení bránící nastartování motoru,
které je požadováno příslušnými předpisy,
se aktivuje automaticky, jakmile je nádrž
na AdBlue
® prázdná.
Dojezd větší než 2 400 km
Po zapnutí zapalování se na přístrojové desce
nezobrazí žádná informace ohledně dojezdové
vzdálenosti.
Dojezdová vzdálenost mezi 2
400 a 600 km
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300

km, dokud nebude aditivum
doplněno.
Je-li dosaženo rezer vní zásoby kapaliny v
nádrži, doporučujeme provést doplnění co
nejdříve. Více informací o
kapalině AdBlue
®
(pro motor y BlueHDi) a obzvláště
o doplňování této kapaliny AdBlue
®
naleznete v

příslušné kapitole.
Dojezd větší než 600

km
Za jízdy se bude toto hlášení zobrazovat
každých 30

sekund, dokud nebude provedeno
doplnění hladiny AdBlue.
Zbývající jízdní dosah se aktualizuje po ujetí
každých 50

km.
Je nezbytně nutné provést doplnění co
nejdříve, ještě před úplným vyčerpáním
nádrže; v

opačném případě již nebude možné
nastartovat motor vozidla.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné části.
Po zapnutí zapalování se rozsvítí tato
kontrolka, zazní zvukový signál a

zobrazí se
text hlášení udávající

zbývající dojezdovou
vzdálenost vyjádřenou v

kilometrech nebo
mílích, před zablokováním startování motoru. Po zapnutí zapalování začne blikat tato varovná
kontrolka a

rozsvítí se výstražná kontrolka
údržby, zazní zvukový signál a

dočasně se
zobrazí hlášení na přístrojové desce, udávající
dojezd vyjádřený v

kilometrech nebo mílích,
před zablokováním startování motoru. Spuštění blokováno, odstavení způsobené
nedostatkem kapaliny AdBlue
®
Je dosaženo nulového množství kapaliny.
Obsah škodlivin ve výfukových plynech vozidla
již nesplňuje požadavky směrnice Euro 6, a
proto není možno nastartovat motor.
Pro opětovné spuštění motoru je nutno
doplnit nejméně 5
l kapaliny AdBlue
®.
O

doplnění můžete rovněž požádat ser vis
sítě PEUGEOT nebo jiný kvalifikovaný
servis.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné kapitole.
V případě poruchy systému
č ištění výfukových plynů SCR
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1
100 km
poté, kdy byla potvrzena závada SCR
systému pro omezování emisí škodlivin.
Jakmile to bude možné, nechte systém
zkontrolovat v
ser visu sítě PEUGEOT
nebo v
jiném kvalifikovaném ser visu.
1
Palubní zařízení

22
Palubní počítač
V případě zjištění poruchyP okud se jedná o dočasnou poruchu
funkce, výstraha zmizí v
průběhu další
jízdy, po autodiagnostické kontrole
systému čištění výfukových plynů SCR.
Tyto varovné kontrolky se rozsvítí za doprovodu
zvukového signálu a
současného zobrazení
hlášení „ Závada antiemis. syst.“.
Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a
poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
Během fáze povolené jízdy (mezi 1
100 km
a
0 km) Je-li porucha systému SCR potvrzena (po
50
km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na
poruchu), rozsvítí se uvedené varovné
kontrolky a
začne blikat kontrolka UREA,
doprovázená zvukovým signálem a
zobrazením
příslušného hlášení, udávajícího dojezdovou
vzdálenost vyjádřenou v
kilometrech.
Za jízdy se bude hlášení zobrazovat každých
30
sekund, dokud bude porucha systému řízení
emisí přetr vávat SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě
PEUGEOT nebo na jiný kvalifikovaný ser vis.
V
opačném případě již nebudete moci znovu
nastartovat motor vozidla.
Star tování zakázáno
Při každém zapnutí zapalování se tyto
kontrolky rozsvítí a kontrolka UREA bude
blikat, doprovázená zvukovým signálem a
zobrazením hlášení „ Závada antiemis. syst.:
Zákaz startování“. Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Abyste mohli znovu nastartovat motor, je
nezbytné se obrátit na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.
Reostat osvětlení
F Svítí-li světla, můžete stisknutím tohoto tlačítka
upravit jas osvětlení
přístrojů a
ovládacích
pr vků. Jestliže osvětlení
dosáhne minimální (nebo
maximální) úrovně, toto
tlačítko uvolněte a
poté
jeho opětovným stisknutím
zvyšte (snižte) jas.
Jakmile dosáhnete požadované intenzity
osvětlení, uvolněte tlačítko.
Palubní zařízení

23
Každé stisknutí tlačítka umístěného na konci
ovladače stěračů umožňuje v závislosti na
obrazovce postupné zobrazování údajů
palubního počítače.
Záložka „vozidlo“ obsahuje dojezd, okamžitou
spotřebu paliva a
zbývající vzdálenost.
Záložka „1“ (trip
1) obsahuje průměrnou
rychlost, průměrnou spotřebu paliva a
denní
ujetou vzdálenost
1.
Záložka „ 2“ (trip
2) obsahuje shodné údaje pro
druhou cestu.
Vynulování
F Jakmile se zobrazí požadovaná trasa,
stiskněte ovladač a držte jej po dobu více
než dvou sekund.
Vysvětlení některých výrazů
Jízdní dosah: Udává počet kilometrů, které je
ještě možno ujet s palivem zbývajícím v nádrži,
a
to na základě zjištěné průměrné spotřeby
během několika posledních ujetých kilometrů. Pokud se za jízdy stále zobrazují pomlčky
místo číslic, obraťte se na prodejce vozů
P E U G E O T.
Zobrazovaná hodnota se může výrazně
lišit v závislosti na změně jízdních
podmínek vozidla nebo stavu terénu. Jakmile se jízdní dosah sníží pod 30
km,
zobrazí se pomlčky. Po doplnění nejméně
10 litrů paliva se jízdní dosah přepočítá
a zobrazí se, pokud překročí 100 km.
Okamžitá spotřeba: Vypočítává a zobrazuje
se pouze při překročení rychlosti jízdy 30 km/h.
Průměrná spotřeba: Jedná se o průměrné
množství spotřebovaného paliva od posledního
vynulování palubního počítače.
Ujetá vzdálenost: Vypočítává se od
posledního vynulování palubního počítače.
Zbývající vzdálenost: Vypočítává se podle
cílového místa zadaného uživatelem. Je-li
aktivován navigační systém, vypočte zbývající
vzdálenost okamžitě.
Průměrná rychlost: Toto je průměrné
rychlost, počítaná od posledního vynulování
počítače (zapnuté zapalování).
Nastavení data a času
Středová konzola bez
obrazovky
Hodiny se nestavují ručním tlačítkem na
přístrojové desce.
F

O
točení doleva: Minuty blikají.
F

O
táčením doprava zvyšujte minuty
(přidržením směrem doprava probíhá
přesun rychleji).
F

O
točení doleva: Hodiny blikají.
F

O
táčením doprava zvyšujte hodiny
(přidržením směrem doprava probíhá
přesun rychleji).
F

O
točení doleva: Zobrazí se režim času 24H
nebo 12H.
F

O
táčením doprava zvolte režim 24H nebo
12H.
F

O
točením doleva nastavování času
ukončete.
Když po dobu přibližně 30
sekund nedojde
ke stisknutí tlačítka, zobrazí se obvyklá
obrazovka.
1
Palubní zařízení

24
Středová konzola
s
ob
razovkou
Zobrazení času závisí na modelu (verzi).
Přístup k
nastavení „data“ je aktivní pouze
v
případě, že verze modelu zobrazuje plný text
data.
Obrazovka C
F Stiskněte tlačítko MENU .
Dotyková obrazovka
F Zvolte nabídku „Konfigurace“. F
N
a druhé stránce stiskněte
„ Čas/Datum “.
F
Z
volte možnost „
Nastavit čas“ nebo
„ Nastavit datum “ a upravte hodnoty
pomocí numerické klávesnice. Poté je
potvrďte.
F
P
ro opuštění stiskněte
„ Potvrdit “ (Potvrdit).
F

P

omocí šipek vyberte funkci
KONFIGURACE PERSONALIZACE .
F

S

tisknutím tlačítka OK
potvrďte výběr.
F

P

omocí šipek vyberte funkci
KONFIGURACE DISPLEJE .
F

S

tisknutím tlačítka OK
potvrďte výběr.
F

Š

ipkami vyberte funkci NASTAVENÍ DATA
A ČASU .
F

S

tisknutím tlačítka OK
potvrďte výběr.
F

N

astavte údaje jeden po druhém
a

potvrzujte je tlačítkem OK.
F

P

oté na obrazovce vyberte tlačítko OK
a
potvrďte je.
Palubní zařízení

25
Klíč
Slouží k zamykání a odemykání zámků vozidla,
pro otevírání a uzavírání palivové nádrže a ke
startování a vypínání motoru.
Dálkový ovladač
Rozkládání/skládání
Pokud tlačítko nestisknete, hrozí riziko
poškození mechanismu klíče.Dávejte pozor, aby se dálkový ovladač
nedostal do styku s
mastnotou, prachem,
nebyl vystaven dešti nebo nadměrné
vlhkosti.
Pokud ke klíči připojíte těžký předmět
(např. kroužek na klíče), může se
deformovat dřík klíče ve spínací skříňce
a
tím nastat porucha.
Odemknutí
Stiskem tohoto tlačítka se odemknou
všechny dveře vozidla.
Směrová světla dvakrát bliknou.
Odemknutí kabiny nebo
vozidla
Pr vním stiskem tlačítka se odemknou
přední dveře.
Druhým stiskem tlačítka se
odemknou všechny dveře.
Směrová světla dvakrát bliknou.
Odemknutí nákladového
prostoru
Stiskem tohoto tlačítka se odemknou
všechny zadní dveře.
Doporučení pro používání
Odemknutí pouze nákladového prostoru:
2
V

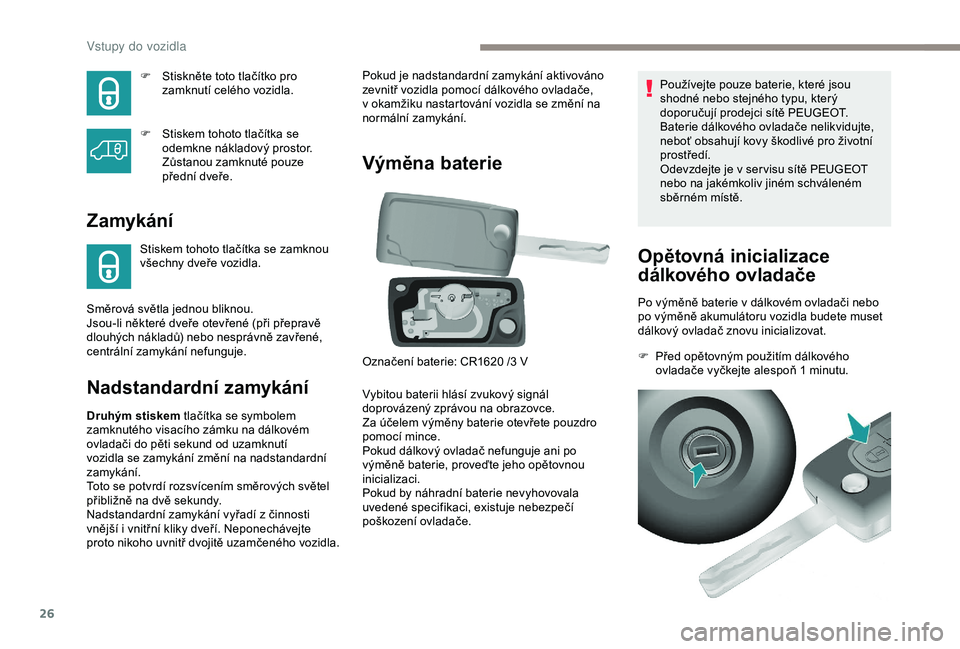

26
F Stiskněte toto tlačítko pro zamknutí celého vozidla.
F

S
tiskem tohoto tlačítka se
odemkne nákladový prostor.
Zůstanou zamknuté pouze
přední dveře.
Zamykání
Stiskem tohoto tlačítka se zamknou
všechny dveře vozidla.
Nadstandardní zamykání
Druhým stiskem tlačítka se symbolem
zamknutého visacího zámku na dálkovém
ovladači do pěti sekund od uzamknutí
vozidla se zamykání změní na nadstandardní
zamykání.
Toto se potvrdí rozsvícením směrových světel
přibližně na dvě sekundy.
Nadstandardní zamykání vyřadí z
činnosti
vnější i
vnitřní kliky dveří. Neponechávejte
proto nikoho uvnitř dvojitě uzamčeného vozidla.
Výměna baterie
Vybitou baterii hlásí zvukový signál
doprovázený zprávou na obrazovce.
Za účelem výměny baterie otevřete pouzdro
pomocí mince.
Pokud dálkový ovladač nefunguje ani po
výměně baterie, proveďte jeho opětovnou
inicializaci.
Pokud by náhradní baterie nevyhovovala
uvedené specifikaci, existuje nebezpečí
poškození ovladače. Používejte pouze baterie, které jsou
shodné nebo stejného typu, který
doporučují prodejci sítě PEUGEOT.
Baterie dálkového ovladače nelikvidujte,
neboť obsahují kovy škodlivé pro životní
prostředí.
Odevzdejte je v
ser visu sítě PEUGEOT
nebo na jakémkoliv jiném schváleném
sběrném místě.
Opětovná inicializace
dálkového ovladače
Po výměně baterie v dálkovém ovladači nebo
p o výměně akumulátoru vozidla budete muset
dálkový ovladač znovu inicializovat.
F

P
řed opětovným použitím dálkového
ovladače vyčkejte alespoň 1
minutu.
Směrová světla jednou bliknou.
Jsou-li některé dveře otevřené (při přepravě
dlouhých nákladů) nebo nesprávně zavřené,
centrální zamykání nefunguje. Pokud je nadstandardní zamykání aktivováno
zevnitř vozidla pomocí dálkového ovladače,
v

okamžiku nastartování vozidla se změní na
normální zamykání.
Označení baterie: CR1620

/3

V
V
