2017 Peugeot Partner Manual do proprietário (in Portuguese)

+ +
39
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
Posto de condução
Sistema antipoluição SCR - Diesel Blueh Di
Alertas Informações Resolução - acção
As luzes avisadoras de u REA, Service e o
Autodiagnóstico do motor acendem-se, foi
detectado um problema de funcionamento da
antipoluição SCR.
trata-se de um defeito temporário, este alerta
desaparece a partir do momento em que o nível
de

emissões de poluentes de escape ficarem em
conformidade.
Passados 50

km (30 milhas) sem AdBlue
Confirmação
do problema de funcionamento que
não é uma avaria associada à falta de líquido.A

autonomia de deslocação é de 1 100 km
(700
milhas).
Dirija-se, assim que possível, à rede PE
ug EO t
ou
uma

oficina qualificada para evitar a avaria.
A


avaria é confirmada.
Na próxima vez que ligar a ignição, a autonomia
de deslocação autorizada será apresentada em
quilómetros (milhas) e será emitido um alerta a
cada 30
segundos.
A autonomia de deslocação é atingida, as
emissões de poluentes de escape são superiores
à norma.
É impossível efectuar o arranque. Para poder efectuar um novo arranque do motor,
deverá contactar imperativamente à rede
PEUGEOT


ou a uma oficina qualificada.
PRONTO a PARTIR
3

40
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
Posto de condução
SONDA DE COMBUSTÍVELT EMPERATURA DO LÍ q UIDO DE
ARREFECIMENT

O
A agulha está posicionada antes
da zona vermelha: funcionamento
normal.
Em condições de utilização severas
ou condições climatéricas quentes, a
agulha poderá aproximar-se das zonas
de graduação vermelhas.O que fazer se a agulha entrar na
zona vermelha:
Abrande o veículo ou deixe o motor a
funcionar em ralenti.
O que fazer se o avisador se acender:
-
pare imediatamente, desligue a


ignição. O ventilador pode continuar
a funcionar durante um determinado
tempo, até cerca de 10 minutos,
-
espere que o motor arrefeça,
para

verificar o nível do líquido
de refrigeração e, se necessário,
rectificá-lo.
Como o circuito de refrigeração está

sob pressão, siga estes conselhos a fim
de evitar qualquer risco de queimadura:
-
espere pelo menos uma hora depois


de desligar o motor antes de intervir,
-
desaperte o tampão um quarto de
volta para libertar a pressão,
-

quando a pressão tiver sido
libertada,

verifique o nível no vaso
de expansão,
-
se necessário, retire o tampão para
concluir
.
Se a agulha permanecer na zona
vermelha,
efectue uma verificação
através da rede PE

ug EO t
ou de uma
oficina

qualificada.
Consulte a Rubrica 7
na parte
"Níveis".
Consulte a rubrica 7, secção
"Combustível".
O nível de combustível é testado cada
vez que a ignição é ligada.
A sonda encontra-se em:
-

1:

o depósito está cheio, cerca de
60

litros.
-

0:

está a ser utilizada a reserva,
a luz avisadora acende-se de
forma permanente. No momento
do alerta, a reserva é de cerca de
8

litros.

41
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
Posto de condução
DETECÇÃO DE PRESSÃO BAIxA DOS PNEUSD
ESPOLUIÇÃO
Este sistema controla
permanentemente a pressão
dos quatro pneus, a partir do
momento em que o veículo
inicia o seu movimento.O EOBD (European
On Board Diagnosis) é
um sistema europeu de
diagnóstico a bordo que
obedece, entre outras, às
normas de emissão autorizadas de:
-

CO (monóxido de carbono),
-


HC (hidrocarbonetos não
queimados),
-


NOx (óxidos de azoto) detectados
por sondas de oxigénio colocadas
a jusante dos catalisadores.
-


partículas. Os sensores de pressão encontram-
se instalados na válvula de cada
um dos pneus (à excepção da roda
sobresselente).
O

sistema acciona um alerta a partir do
momento em que detecta a diminuição
da pressão de enchimento de um ou
vários pneus.
O sistema de detecção de
pressão baixa dos pneus é
uma ajuda à condução que não
substitui a vigilância do condutor. Este sistema não dispensa o
controlo mensal da pressão de
enchimento dos pneus (incluindo
a da roda sobresselente), assim como
antes de um longo trajecto.
Circular em situação de baixa pressão
degrada a aderência em estrada,
aumenta as distâncias de travagem,
provoca um desgaste prematuro dos
pneus, nomeadamente em condições
severas (forte carga, velocidade
elevada, longo trajecto).
Circular em situação de baixa
pressão aumenta o consumo de
combustível.
Os valores de pressão de
enchimento prescritos para o
seu veículo são apresentados na
etiqueta de pressão dos pneus.
Consulte a rubrica 9, parte
"Elementos

de identificação".
O controlo da pressão dos pneus
deverá ser efectuado "a frio" (veículo
parado há 1
h ou após um trajecto
inferior a 10
km efectuado a velocidade
moderada).
Caso contrário, adicione 0,3
bar aos
valores indicados na etiqueta.
O condutor é, assim, avisado
sobre avarias deste dispositivo
antipoluição através do
acendimento desta luz avisadora no
quadro de bordo.
No caso de iluminação desta luz
avisadora,
solicite verificação pela
rede


PEUGEOT

ou por uma oficina
qualificada.
PRONtO a PARtIR
3

42
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
Posto de conduçãoO alerta mantém-se até proceder
a enchimento, reparação ou
substituição do ou dos pneus em
questão.
A roda sobresselente (de utilização
temporária ou jante em chapa) não
possui nenhum sensor.
Anomalia de funcionamento
Alerta de pressão baixa
A perda de pressão detectada
nem sempre dá origem a uma
deformação visível do pneu. Não
se limite a um controlo visual.traduz-se pelo acendimento
fixo

deste

avisador,

acompanhado por um sinal
sonoro e, consoante o
equipamento, pela visualização
de uma mensagem. O acendimento intermitente e,
em

seguida, fixo do avisador de pressão baixa, acompanhado
pelo acendimento do
avisador de Service e, consoante o
equipamento, pela visualização de
uma mensagem, indica um problema
de funcionamento do sistema.
Neste caso, o controlo da pressão dos
pneus deixa de ser assegurado.
Em caso de anomalia constatada em
apenas um pneu, o pictograma ou a
mensagem apresentada, consoante o
equipamento,

permite

identificá-lo.
-

Reduza imediatamente a
velocidade, evite solavancos do
volante e travagens bruscas.
-


Pare assim que possível, quando
as condições de circulação o
permitirem.
-


Em caso de furo, utilize o kit de
desempanagem provisória dos
pneus ou a roda sobresselente
(consoante o equipamento),
ou
-


Se dispuser de um compressor

,
por exemplo o do kit de
desempanagem provisória de
pneus, controle a frio a pressão
dos quatro pneus,
ou
-


Se não for possível efectuar este
controlo imediatamente, circule
com cuidado a uma velocidade
reduzida. Este alerta é, igualmente,
apresentado quando, pelo menos,
uma das rodas não estiver
equipada com sensor

.
Dirija-se à rede PE
ug EO t
ou a uma
oficina

qualificada para verificar o
sistema ou, após um furo, montar
novamente um pneu na jante de
origem, equipada com um sensor

.

43
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
Posto de condução
INDICADOR DE MANUTENÇÃO
Assegura a modulação dos intervalos
entre revisões em função da utilização
do veículo.Prazo de revisão superior a
1
000 km
Exemplo: Faltam 4 800 km até à
próxima revisão. Com a chave ligada
e durante alguns segundos o ecrã
indica:
Alguns segundos depois da ligação
da chave, o nível de óleo aparece,
consoante a versão, e o conta-
quilómetros passa ao funcionamento
normal indicando a quilometragem
total e diária.
Prazo de revisão inferior a 1
000 km
Sempre que se liga a ignição e durante
alguns segundos, a chave pisca e o
número de quilómetros que restam
aparece: Alguns segundos depois de
ligar a chave, o nível de óleo
aparece, consoante a versão, e o
conta-quilómetros total passa ao
funcionamento normal e a chave
permanece acesa. Indica que uma
revisão deve ser feita brevemente.
Prazo de revisão ultrapassado
Funcionamento
Ao ligar a chave e durante alguns
segundos, a chave que simboliza as
revisões acende; o ecrã do conta-
quilómetros indica o número de
quilómetros (arredondado) que restam
antes da próxima revisão.
Os períodos de revisão são calculados
a partir da última reposição a zero do
indicador.
É determinada por dois parâmetros:
-

a quilometragem percorrida,
-


o tempo decorrido após a última
revisão. A

quilometragem restante a
percorrer pode ser ponderada
pelo factor tempo, em função dos
hábitos de condução do utilisador. Com o motor em funcionamento, a
chave permanece acesa até que esta
seja efectuada.
Para as versões Diesel BlueHDi, este
alerta é acompanhado igualmente pelo
acendimento
fixo do avisador Service, a
partir

do momento em que a ignição é ligada.
Sempre que ligar a
ignição e durante alguns
segundos, a chave
pisca e a quilometragem
ultrapassada aparece.
Para as versões Diesel BlueHDi,
a chave pode acender-se,
igualmente, de forma antecipada,
em função do nível de degradação do
óleo do motor. A degradação do óleo
do motor depende das condições de
condução do veículo.
PRONtO a PARtIR
3

44
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
Posto de condução
Botão de reposição a zero do
conta-quilómetros diário
Se desejar desligar a bateria
após esta operação, trancar o
veículo e esperar pelo menos
cinco
minutos. Caso contrário a
reposição a zero não será registada.
Reposição a zero
A rede PEUGEOT ou uma oficina qualificada
efectua esta operação
depois de cada revisão.
Se você mesmo efectuar a sua
revisão, o processo de reposição a
zero é o seguinte:
-


desligar a ignição,
-


premir continuamente o botão
de reposição a zero do conta-
quilómetros,
-


ligar a ignição.
O ecrã quilométrico começa a retro-
contagem.
Quando o ecrã indicar "

=0" solte o
botão; a chave desaparece.
Indicador de nível do óleo do
motor
Consoante a motorização do seu
veículo, ao ligar a ignição, o nível
de óleo do motor é indicado durante
alguns segundos, após a informação
sobre manutenção. Nível de óleo
correcto
Falta de óleo
O piscar de "OIL",
acoplado ao
avisador de serviço,
acompanhado por um
sinal sonoro e por uma mensagem no
ecrã, indica uma falta de óleo podendo
deteriorar o motor.
Se essa falta de óleo for confirmada
pela sonda manual (vareta do óleo),
completar

, imperativamente, o nível do
mesmo.
Anomalia no
indicador de nível
de óleo
O piscar de "OIL--"
indica um mau
funcionamento do indicador de nível
de óleo do motor. Consultar a rede
PEUGEOT

ou uma oficina qualificada.
A

verificação do nível só é válida
se o veículo estiver num solo
horizontal e com o motor parado
há pelo menos 30

minutos.Sonda manual
A = máximo, nunca
ultrapassar este nível,
pois demasiado óleo pode
danificar
o motor.
Consultar rapidamente a rede
PEUGEOT

ou uma oficina
qualificada.
B

= mínimo, complete o
nível através do tampão de
enchimento de óleo, com o
tipo de óleo adaptado à sua
motorização.
Com as luzes acesas,
carregar no botão para
variar a intensidade da
iluminação do posto de
condução. Quando a
iluminação atingir o ajuste
mínimo (ou máximo), soltar o botão
e em seguida tornar a carregar para
aumentá-la (ou diminuí-la).
Quando a iluminação atingir a
intensidade pretendida, soltar o botão. Com a ignição ligada,
premir o botão até à
aparição dos zeros.
Reóstato de iluminação

45
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016
CAIxA DE VELOCIDADES
MANUAL
5 velocidades
6 velocidades
Para mudar facilmente as velocidades,
pressione sempre a fundo o pedal da
embraiagem.
Para evitar qualquer incómodo debaixo
do pedal:
- verifique
o correcto positivonamento
dos tapetes e das respectivas


fixações

na superfície inferior,
-

nunca sobreponha vários tapetes.
Em andamento, evite deixar a mão em
cima da alavanca das velocidades,
uma vez que o esforço exercido,
mesmo que ligeiro, pode, a longo
prazo, desgastar os elementos
interiores da caixa.Passagem da 5ª ou da
6ª velocidade
Desloque completamente a alavanca
de velocidades para a direita para
engrenar a 5ª ou a 6ª velocidade.
Na configuração de 6 velocidades, eleve o anel por baixo do punho da alavanca para engrenar a marcha-atrás.
Passagem para a marcha-atrás
R
EGULAÇÃO

DO

VOLANTE
Com o veículo estacionado, desapertar
o volante puxando o comando.
Ajustar a altura e a profundidade
do volante e apertá-lo empurrando
totalmente o comando. O movimento deve ser efectuado
lentamente para reduzir o ruído de
engrenamento da marcha-atrás.
Nunca a engrene antes que o veículo
esteja totalmente parado.
PRONtO a PARtIR
3
Caixa de velocidades e volante

46
Partner-2-Vu_pt_Chap03_Pret-a-partir_ed02-2016

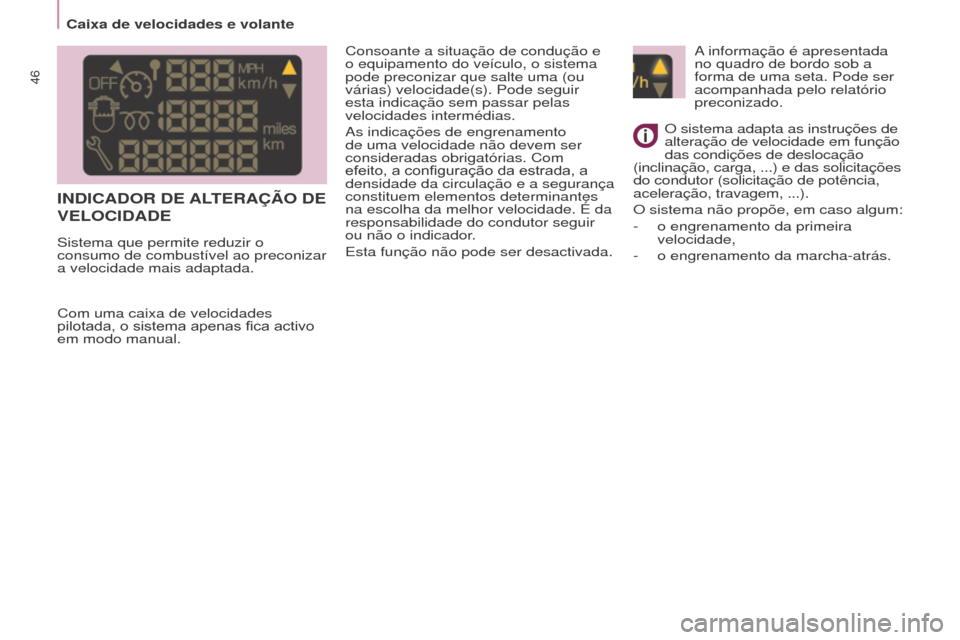

INDICADOR DE ALTERAÇÃO DE
VELOCIDADE
Consoante a situação de condução e
o equipamento do veículo, o sistema
pode preconizar que salte uma (ou
várias) velocidade(s). Pode seguir
esta indicação sem passar pelas
velocidades intermédias.
As indicações de engrenamento
de uma velocidade não devem ser
consideradas obrigatórias. Com
efeito,
a configuração da estrada, a
densidade da circulação e a segurança
constituem elementos determinantes
na escolha da melhor velocidade. É da
responsabilid

ade do condutor seguir
ou não o indicador.
Esta função não pode ser desactivada.
Com uma caixa de velocidades
pilotada,

o

sistema

apenas

fica

activo

em modo manual. O sistema adapta as instruções de


alteração de velocidade em função
das condições de deslocação
(inclinação, carga,
...) e das solicitações
do condutor (solicitação de potência,
aceleração, travagem,
...).
O sistema não propõe, em caso algum:
-

o engrenamento da primeira
velocidade,
-


o engrenamento da marcha-atrás.A

informação é apresentada
no quadro de bordo sob a
forma de uma seta. Pode ser
acompanhada pelo relatório
preconizado.
Sistema que permite reduzir o
consumo de combustível ao preconizar
a velocidade mais adaptada.
Caixa de velocidades e volante
