Fusíveis sob o capot do motor
Depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 LED
5 15 Componentes do motor
6 10 Sensor angular do volante, ESC
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
estacionamento
10 30 Componentes do motor 11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda
AJuDA R

160
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do pára-brisasSubstituição da escova traseira
S
UBSTITUIR

UMA


ESCOVA


DO

LIMPA
-
VIDROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular). -
Levante a haste,
- Desencaixe a escova e retirá-la,
-

Monte a escova nova,
-


Baixe a haste.
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros. -

Levante a haste, soltar a escova e
retirá-la
-

Monte a escova nova e baixe a
haste.
Substituir uma escova do limpa-vidros

161
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
Sem elevação (quatro rodas no
solo)
Deve utilizar sempre uma barra de
reboque.
SER REBOCADOPela frente:
- Desencaixe a tampa, pressionando
na parte inferior;
-

Aparafuse a argola de reboque até
ao batente.
Pela traseira:
- Desencaixe a tampa com uma
moeda ou da parte plana da argola
de reboque,
-

Aparafuse a argola de reboque
amovível até ao batente. Num reboque com o motor
desligado não há assistência de
travagem nem de direcção.
Com elevação (só duas rodas
no solo)
É preferível elevar o veículo com um
sistema
de elevação profissional.
Este procedimento necessita que
seja recuperada a argola de reboque
fornecida com as ferramentas de
substituição de roda.
Veículos com caixa de velocidades
mecânica (versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento pode
provocar a deterioração dos elementos
de transmissão, de travagem e a
ausência de assistência de travagem
no arranque do motor.
Rubrica 8, parte "Substituir uma
roda".
AJuDA R

162
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
Precauções

163
Partner-2-Vu_pt_Chap08_Aide-rapide_ed02-2016
AJuDA R

164
Partner-2-Vu_pt_Chap09_Caract-technique_ed02-2016

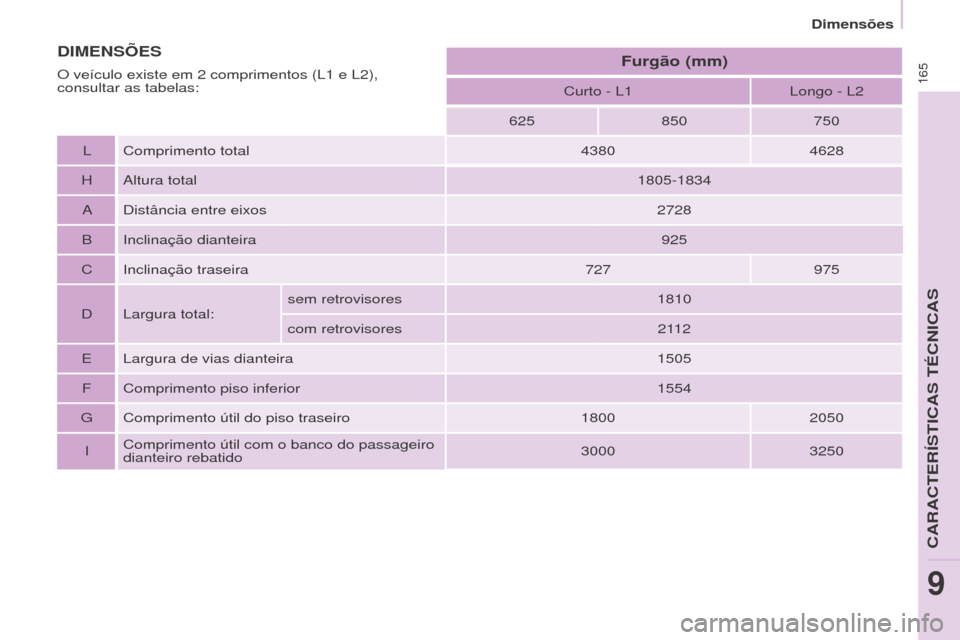

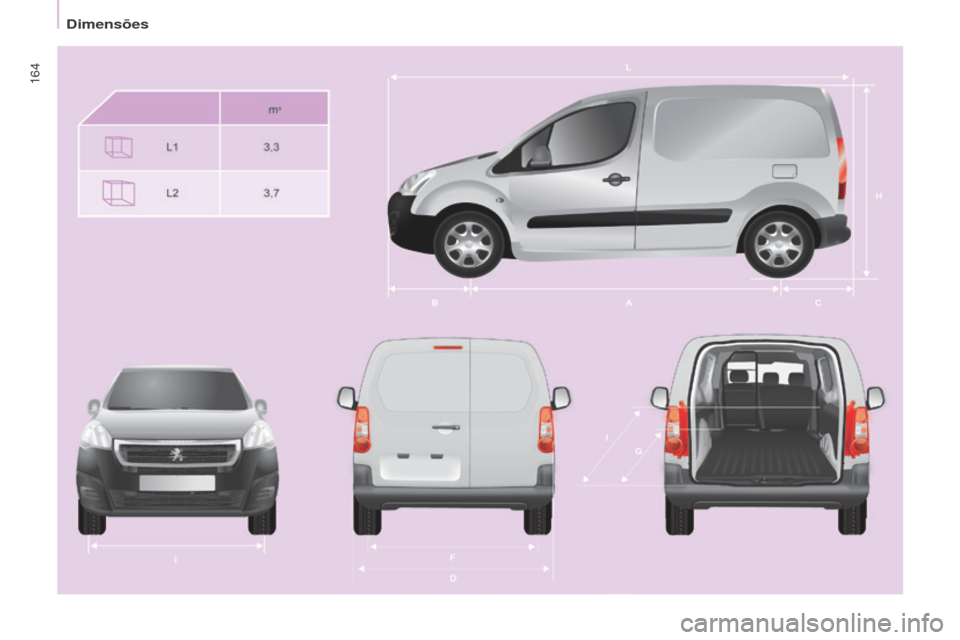

Dimensões

165
Partner-2-Vu_pt_Chap09_Caract-technique_ed02-2016
Curto - L1Longo - L2
625 850750
L Comprimento total 43804628
H Altura total 1805-1834
A Distância entre eixos 2728
B Inclinação dianteira 925
C Inclinação traseira 727975
D Largura total: sem retrovisores
1810
com retrovisores 2112
E Largura de vias dianteira 1505
F Comprimento piso inferior 1554
gComprimento útil do piso traseiro18002050
I Comprimento útil com o banco do passageiro
dianteiro rebatido 3000
3250
DIMENSÕESFurgão (mm)O veículo existe em 2 comprimentos (L1 e L2),
consultar as tabelas:
Dimensões
CARACtER

166
Partner-2-Vu_pt_Chap09_Caract-technique_ed02-2016

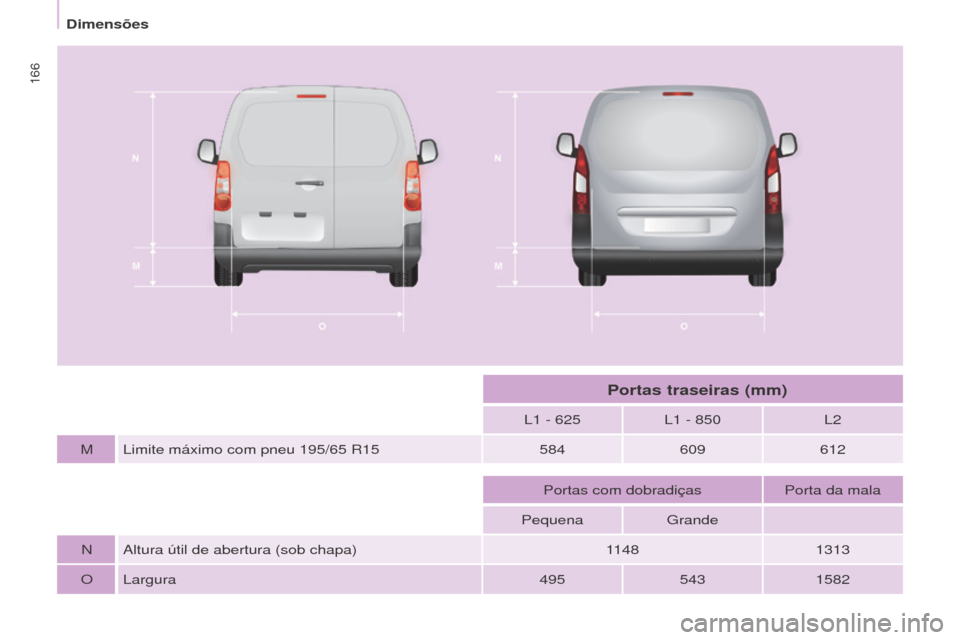

L1 - 625L1 - 850L2
M Limite máximo com pneu 195/65

R15 584609612
Portas com dobradiças Porta da mala
Pequena
g

rande
N Altura útil de abertura (sob chapa) 11481313
O Largura 4955431582
Portas traseiras (mm)
Dimensões
