2017 Peugeot Partner Ръководство за експлоатация (in Bulgarian)

159
Partner-2-VU_bg_Chap08_Aide-rapide_ed02-2016
Предпазители двигателен
отсек
Отворете кутията в двигателния
отсек.
Предпазители
FАмпераж
A Функция
1 20 Контрол двигател
2 15 Клаксон
3 10 Помпа предно и задно стъкломиялно устройство
4 20 LED
5 15 Елементи на двигателя
6 10 Датчик за ъгъл на волана, ESC
7 10 Контактор стоп, контактор съединител
8 25 Стартер
9 10 Мотор сноп на фаровете, кутия управление на
автопарк
10 30 Елементи на двигателя 11 40 Не се използва
12 30 Чистачки
13 40 Интелигентна помощна кутия
14 30 Помпа
15 10 Дясна дълга светлина
16 10 Лява дълга светлина
17 15 Дясна къса светлина
18 15 Лява къса светлина
ВАЖНО Е ДА СЕ ЗНАЕ
8
Смяна на предпазител

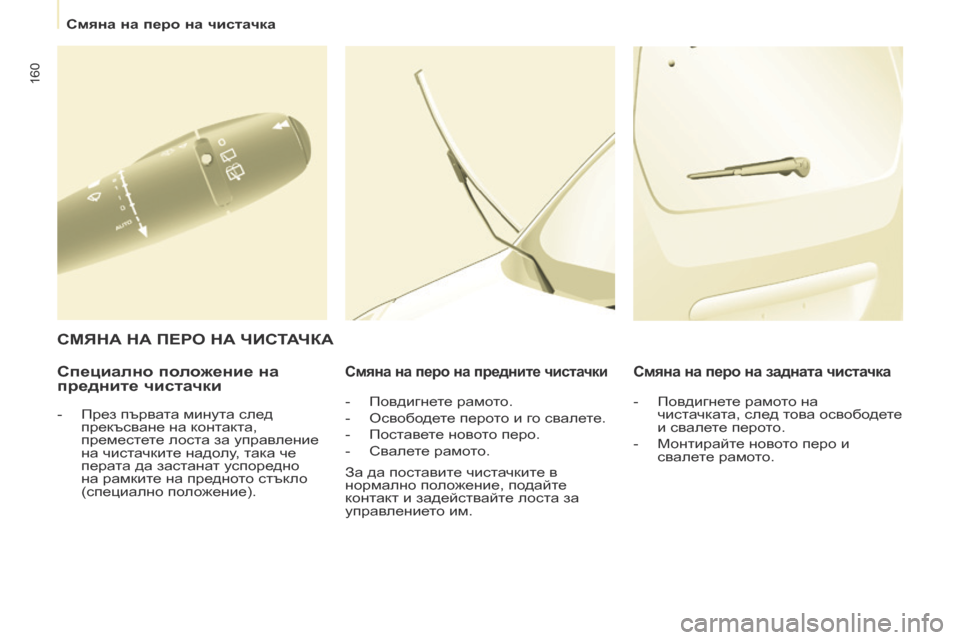

160
Partner-2-VU_bg_Chap08_Aide-rapide_ed02-2016
Специално положение на
предните чистачкиСмяна на перо на предните чистачкиСмяна на перо на задната чистачка
СМЯНА НА ПЕРО НА ЧИСТАЧКА
- През първата минута след
прекъсване на контакта,
преместете лоста за управление
на чистачките надолу, така че
перата да застанат успоредно
на рамките на предното стъкло
(специално положение). -
Пов дигнете рамото.
- Осв ободете перото и го свалете.
-

Пост
авете новото перо.
-

Св
алете рамото.
За да поставите чистачките в
нормално положение, подайте
контакт и задействайте лоста за
управлението им. -
Пов дигнете рамото на
чистачката, след това освободете
и свалете перото.
-

М
онтирайте новото перо и
свалете рамото.
Смяна на перо на чистачка

161
Partner-2-VU_bg_Chap08_Aide-rapide_ed02-2016
Без повдигане (четирите
колела на земята)
Винаги използвайте твърда връзка
за теглене.
ТЕГЛЕНЕ НА АВТОМОБИЛАОт предната страна
- Откопчайте капачето като
натиснете долната му част.
-

Завийт
е докрай подвижния
теглич.
От задната страна
- Откопчайте капачето с помощта на монета или плоската част на
теглича.
-

Завийт
е докрай подвижния
теглич.
При т
еглене на автомобил
със спрян двигател, той няма
сервоуправление на спирачките
и на волана.
С повдигане (само 2 колела на
земята)
За предпочитане е да се използва
професионално средство за
повдигане на автомобила.
Тази процедура изисква да се
вземе тегличът, предоставен с
инструментите за смяна на колело.
Автомобили с механична
скоростна кутия (версия дизел)
За автомобилите с механична
скоростна кутия, скоростният лост
трябва да бъде в неутрална точка,
в противен случай има опасност
от повреда на трансмисионната
система, на спирачната система
и от липса на сервоусилване
на спирачката при следващото
използване на автомобила.
Рубрика 8, част "Смяна на
колело".
ВАЖНО Е ДА СЕ ЗНАЕ
8
Теглене на автомобила

162
Partner-2-VU_bg_Chap08_Aide-rapide_ed02-2016

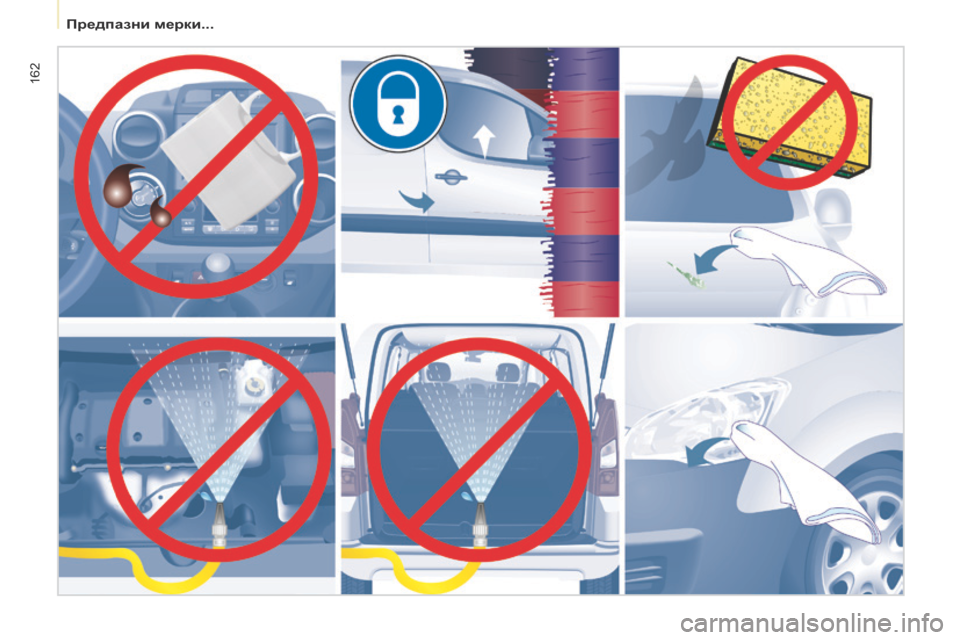

Предпазни мерки...

163
Partner-2-VU_bg_Chap08_Aide-rapide_ed02-2016
ВАЖНО Е ДА СЕ ЗНАЕ
8

164
Partner-2-VU_bg_Chap09_Caract-technique_ed02-2016
Размери

165
Partner-2-VU_bg_Chap09_Caract-technique_ed02-2016
Къса - L1Дълга - L2
625 850750
L Обща дължина 43804628
H Обща височина 1805-1834
A Междуосие 2728
B Преден надвес 925
C Заден надвес 727975
D Обща широчина

: без огледалата
1810
с огледалата 2112
eШ

ирочина на предната следа 1505
F Широчина на задната следа 1554
gПо

лезна дължина на пода в задната част 18002050
I Полезна дължина при сгъната предна
седалка 3000
3250
РАЗМЕРИФ
ургон (мм)
Автомобилът се предлага с 2 дължини (L1 и L2),
разгледайте таблиците.
Размери
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
9

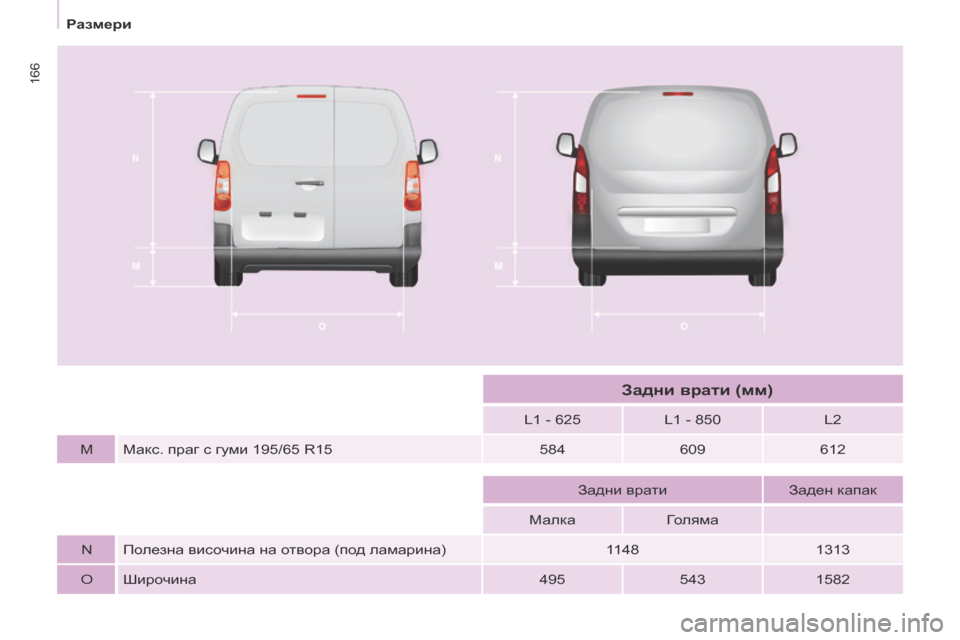

166
Partner-2-VU_bg_Chap09_Caract-technique_ed02-2016
L1 - 625L1 - 850 L2
M Макс. праг с гуми 195/65 R15 584609612
Задни врати Заден капак
Малка Голяма
N Полезна височина на отвора (под ламарина) 11481313
oШ

ирочина 4955431582
Задни врати (мм)
Размери
