Ayuda al estacionamiento
Gracias a unos sensores situados en el
paragolpes, esta función le avisa de la
proximidad de cualquier obstáculo (por
ejemplo, un peatón, vehículo, árbol o barrera)
que esté dentro de su campo de detección.
Algunos tipos de obstáculos (por ejemplo,
postes o barreras de obras) detectados
inicialmente no se detectarán al final de la
maniobra, si están situados en la zona ciega
del campo de detección de los captadores.Esta función no puede sustituir en
ningún caso la atención del conductor.
Ayuda trasera al
estacionamiento
Se activa al introducir la marcha atrás.
La activación se confirma mediante una señal
sonora.
La función se desactiva al sacar la marcha
atrás.
Ayuda sonora
La información de proximidad se indica
mediante una señal sonora discontinua cuya
frecuencia aumenta a medida que el vehículo
se acerca al obstáculo.
El sonido emitido por el altavoz (derecho o
izquierdo) permite localizar en qué lado está el
obstáculo.
Cuando la distancia "vehículo/obstáculo" es
inferior a treinta centímetros, la señal sonora
se vuelve continua.
Ayuda gráfica
Completa la señal sonora mediante la
indicación en la pantalla de unos segmentos,
cada vez más cerca del vehículo.
A medida que el vehículo se aproxima al
obstáculo, el símbolo "Danger" (peligro)
aparece en la pantalla.
6
Conducción
Page 266 of 566

264
3008-2_es_Chap06_conduite_ed01-2016
Ayuda delantera al
estacionamiento
La función se neutralizará
automáticamente al enganchar un
remolque o al instalar un portabicicletas
fijado al enganche de remolque (si el
vehículo va equipado con un enganche
de remolque instalado según las
recomendaciones del fabricante).En condiciones climáticas adversas
o invernales, asegúrese de que los
sensores no estén cubiertos de barro,
hielo o nieve. En caso de que los
sensores estén sucios, al introducir la
marcha atrás se reproducirá una señal
sonora (bip largo).
Algunas fuentes sonoras (motos,
camiones, martillos neumáticos, etc.)
pueden activar las alertas sonoras de la
ayuda al estacionamiento.
El sonido emitido por el altavoz
(delantero o trasero) permite localizar
si el obstáculo se encuentra delante o
detrás.
Neutralización/Activación
La neutralización de la función se realiza a
través del menú de configuración del vehículo
en la pantalla.
El estado de la función se memoriza al cortar
el contacto.
La ayuda al estacionamiento queda
neutralizada durante la fase de medición de
plaza de la función Park Assist.
Para más información relativa al Park Assist
,
consulte el apartado correspondiente.
Anomalía de
funcionamiento
Lavado a alta presión
Al lavar el vehículo, no sitúe la lanza a
menos de 30
cm de los sensores.
En caso de producirse un fallo de
funcionamiento, al introducir la marcha
atrás, este testigo se enciende en el
cuadro de a bordo, acompañado de
la indicación de un mensaje y de una
señal sonora (bip corto).
Contacte con la red PEUGEOT o con un taller
cualificado para revisar el sistema.
Como complemento a la ayuda trasera
al estacionamiento, la ayuda delantera al
estacionamiento se activa al detectar un
obstáculo en la parte delantera del vehículo, si
la velocidad del vehículo es inferior a 10
km/h.
La ayuda delantera al estacionamiento se
interrumpe si el vehículo se para durante más
de tres segundos en marcha adelante, si ya no
hay ningún obstáculo detectado o cuando la
velocidad del vehículo supera los 10
km/h.
Conducción
Page 267 of 566

265
3008-2_es_Chap06_conduite_ed01-2016

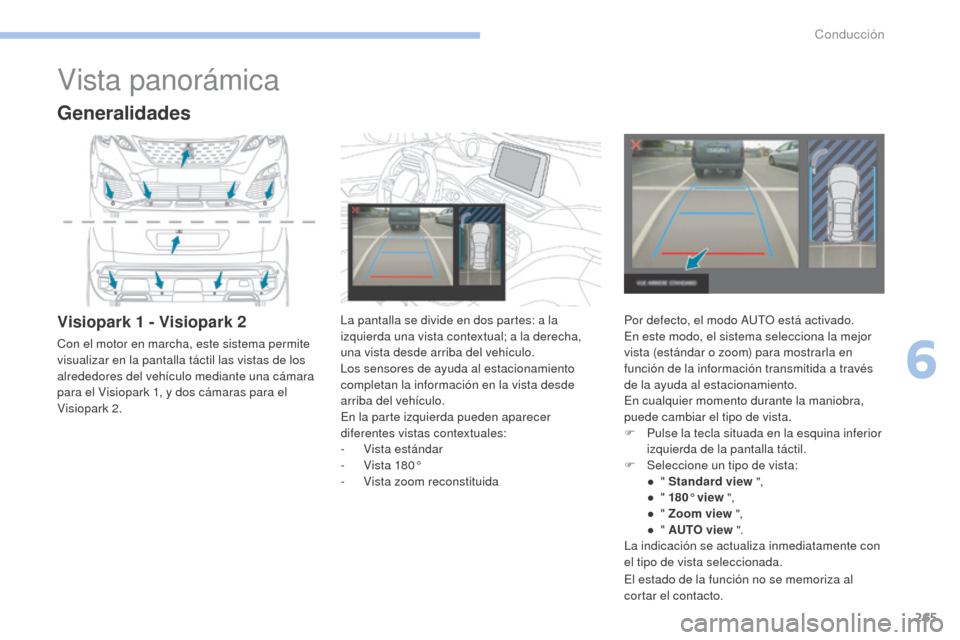

Vista panorámica
Generalidades
Visiopark 1 - Visiopark 2
Con el motor en marcha, este sistema permite
visualizar en la pantalla táctil las vistas de los
alrededores del vehículo mediante una cámara
para el Visiopark 1, y dos cámaras para el
Visiopark 2.La pantalla se divide en dos partes: a la
izquierda una vista contextual; a la derecha,
una vista desde arriba del vehículo.
Los sensores de ayuda al estacionamiento
completan la información en la vista desde
arriba del vehículo.
En la parte izquierda pueden aparecer
diferentes vistas contextuales:
-
Vi
sta estándar
-
V
ista 180°
-
V
ista zoom reconstituidaPor defecto, el modo AUTO está activado.
En este modo, el sistema selecciona la mejor
vista (estándar o zoom) para mostrarla en
función de la información transmitida a través
de la ayuda al estacionamiento.
En cualquier momento durante la maniobra,
puede cambiar el tipo de vista.
F
P
ulse la tecla situada en la esquina inferior
izquierda de la pantalla táctil.
F
S
eleccione un tipo de vista:
●
"
Standard view ",
●
"
180° view ",
●
"
Zoom view ",
●
"
AUTO view ".
La indicación se actualiza inmediatamente con
el tipo de vista seleccionada.
El estado de la función no se memoriza al
cortar el contacto.
6
Conducción
Page 268 of 566

266
3008-2_es_Chap06_conduite_ed01-2016
Las imágenes que facilitan la o las
cámaras se pueden deformar por el
relieve.
La presencia de zonas de sombra,
en caso de deslumbramiento o
en condiciones de luminosidad
insuficiente, las imágenes se pueden
ensombrecer y el contraste puede
verse reducido.
Mantenimiento
En caso de condiciones meteorológicas
adversas o en invierno, asegúrese de que los
sensores y las cámaras no están cubiertos de
barro, hielo o nieve.
Compruebe regularmente la limpieza de las
lentes de las cámaras.
Si es necesario, limpie las cámaras con un
paño suave, no húmedo.
Lavado a alta presión
Al lavar el vehículo, no dirija la lanza a menos
de 30 cm de las cámaras.
Este sistema es una ayuda visual que,
en ningún caso, puede sustituir la
vigilancia del conductor.
Principio de reconstrucción de la imagen
Este sistema, mediante una o dos cámaras,
registra los alrededores del vehículo durante la
maniobra.
Se reconstruye una imagen del entorno
cercano de su vehículo en tiempo real desde
arriba a medida que realiza las maniobras.
Esta representación permite facilitar
la alineación del vehículo durante el
estacionamiento y visualizar los obstáculos
que están cerca.
La vista reconstruida se borra
automáticamente si el vehículo permanece
inmóvil durante demasiado tiempo. Con el Visiopark 2, la vista se reconstruye con
la ayuda de dos cámaras, tanto en marcha
adelante como en marcha atrás.
Cuando se activa la función, es posible que la
vista central no se reconstruya. Si la función
se activa cuando el vehículo ya ha circulado, la
vista central se puede reconstruir por completo.
Conducción
Page 269 of 566

267
3008-2_es_Chap06_conduite_ed01-2016
Visiopark 1
Vista trasera
Para activar la cámara, situada en el portón
trasero, introduzca la marcha atrás y no supere
la velocidad de 10 km/h.
La función se desactiva:
-
A
utomáticamente por encima de
aproximadamente 10
km/h
-
A
utomáticamente al abrir el portón trasero
-
A
l sacar la marcha atrás (la imagen
permanece indicada durante 7
segundos)
-
M
ediante la pulsación del aspa roja en la
esquina superior izquierda de la pantalla
táctil.
Modo AUTO
Este modo está activado por defecto.
Mediante los sensores situados en el
paragolpes trasero, la vista automática permite
pasar de la vista trasera a la vista desde arriba
cuando se aproxima a un obstáculo durante la
maniobra.
Vista estándar
La zona situada detrás de su vehículo aparece
indicada en la pantalla.
Las líneas de galibo en azul representan la
anchura del vehículo, con los retrovisores
desplegados; se orientan en función de la
posición del volante.
A partir del paragolpes trasero, la línea roja
representa la distancia a 30
cm y las líneas
azules, respectivamente a 1
y a 2 m.
Esta vista está disponible con el modo AUTO
o mediante su selección en el menú de cambio
de vista.
6
Conducción
Page 270 of 566

268
3008-2_es_Chap06_conduite_ed01-2016
Vista zoom
La cámara registra el entorno durante la
maniobra para reconstruir una vista desde
arriba de lo que hay detrás del vehículo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO
o mediante su selección en el menú de cambio
de vista.
Vista de 180°
La vista de 180° permite salir, en marcha atrás,
de una plaza de estacionamiento anticipando
la llegada de los vehículos, los peatones o los
ciclistas.
No se recomienda utilizar esta vista para
realizar una maniobra completa.
Se divide en tres zonas: izquierda A, central B
y derecha C .
Esta vista está disponible solo mediante su
selección en el menú de cambio de vista.
Puede parecer que los obstáculos
están más lejos de lo que están en
realidad.
Durante la maniobra, es importante
controlar los lados del vehículo
utilizando los retrovisores.
La ayuda trasera al estacionamiento
también permite completar la
información del entorno del vehículo.
Conducción
Page 271 of 566

269
3008-2_es_Chap06_conduite_ed01-2016
Visiopark 2
El vehículo va equipado con una cámara en la
parte delantera, colocada en la calandra, y una
cámara trasera, situada cerca del mando de
apertura del portón de maletero.
Gracias a las cámaras, el sistema permite
mostrar los alrededores del vehículo en la
pantalla táctil, ofreciendo vistas de lo que hay
detrás del vehículo (vista trasera) cuando está
introducida la marcha atrás y de lo que hay
delante del vehículo (vista delantera) cuando
la caja de velocidades está en punto muerto o
cuando hay una marcha adelante introducida.
Vista trasera
La función se activa automáticamente cuando
se introduce la marcha atrás.
La función se desactiva:
-
A
utomáticamente por encima de
aproximadamente 10
km/h.
-
A
l sacar la marcha atrás (la imagen de la
vista trasera sustituye a la vista delantera
durante 7
segundos)
-
Mediante la pulsación del aspa rojo en la
esquina superior izquierda de la pantalla táctil.
En caso de conexión de un remolque
o de un portabicicletas en la rótula de
enganche de remolque, la zona situada
detrás del vehículo en la vista desde
arriba se vuelve negra.
La reconstrucción de los alrededores
se realiza a través de la cámara
delantera únicamente.
6
Conducción
Page 272 of 566

270
3008-2_es_Chap06_conduite_ed01-2016
Vistas delantera y traseraModo AUTO
Este modo está activado por defecto.
Mediante los sensores situados en el
paragolpes trasero, la vista automática permite
pasar de la vista delantera a la vista desde
arriba cuando se aproxima a un obstáculo
durante la maniobra.
Vista estándar
La zona situada delante de su vehículo
aparece indicada en la pantalla.
Las líneas de galibo en azul representan la
anchura del vehículo, con los retrovisores
desplegados; se orientan en función de la
posición del volante.
A partir del paragolpes delantero, la línea roja
representa la distancia a 30
cm y las líneas
azules, respectivamente a 1
y a 2 m.
Esta vista está disponible con el modo AUTO
o mediante su selección en el menú de cambio
de vista.Con el motor en marcha y a una
velocidad inferior a 20 km/h, la activación
de la función se realiza a través del
menú Conducción de la pantalla táctil:
F Seleccione " Ayuda visual panorámica ".
El modo AUTO aparece por defecto, con la vista
delantera, si la caja de velocidades está en punto
muerto o cuando hay una marcha adelante
introducida, o con la vista trasera, si la marcha
atrás está engranada
La función se desactiva:
-
Automáticamente por encima de
aproximadamente 30 km/h (la imagen
desaparece temporalmente a partir de 20
km/h)
- Mediante la pulsación del aspa rojo en la esquina superior izquierda de la pantalla táctil.
Conducción
