2017 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

Уход за автомобилем295№Электрическая цепь42Вентилятор радиатора43Аккумуляторная батарея авто‐
мобиля/преобразователь
постоянного тока (только на
автомобилях с системой оста‐
новки-запуска двигателя)44Омыватель фар45Вентилятор радиатора46Контакт 87/главное реле47Датчик концентрации кисло‐
рода48Противотуманная фара49Правая фара ближнего света50Левая фара ближнего света51Звуковой сигнал52Зажигание53Зажигание/вентилируемые
передние сиденья54Зажигание55Электропривод стеклоподъем‐
ников/складывание зеркал56Омыватель лобового стекла57–№Электрическая цепь58–59Подогрев дизельного топлива/
система снижения токсичности отработавших газов60Подогрев зеркал61Подогрев зеркал62Рулевое колесо с подогревом
(только автомобили без блока
предохранителей в багажном
отделении)63Датчик заднего стекла64Система адаптивных фар65Дополнительный насос
(только на автомобилях с
системой автоматической
остановки и пуска двигателя)66Задний стеклоомыватель67Блок управления системы
топливоподачи68–69Датчик аккумуляторной
батареи автомобиля№Электрическая цепь70Датчик дождя71Датчик аккумуляторной
батареи автомобиля
После замены перегоревших
предохранителей следует закрыть крышку коробки предохранителей
и прижать ее до фиксации.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели

296Уход за автомобилемНа автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение,
сожмите защелки фиксатора,
откиньте ящик вниз и извлеките
его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике.
Откройте перчаточный ящик и
снимите крышку.
№Электрическая цепь1Информационно-развлека‐
тельная система/информа‐
ционный дисплей/противо‐
угонная сигнализация2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Информационно-развлека‐
тельная система/информа‐
ционный дисплей№Электрическая цепь5Информационно-развлека‐
тельная система/информа‐
ционный дисплей/автоматиче‐
ское переключение дальнего
света6Прикуриватель7Штепсельная розетка8Блок управления кузовным
оборудованием9Блок управления кузовным
оборудованием10Блок управления кузовным
оборудованием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Система центрального замка/
Замок задней откидной двери17Кондиционер

Уход за автомобилем297№Электрическая цепь18Транспортировочный предох‐
ранитель19Память20–21Приборы22Зажигание/центральный
замок/электронный ключ23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25Орган управления на рулевом
колесе26Розетка багажного отделения
Сиденья с электроприводом, № 12
и 13, имеют защиту от перегрузки.
После охлаждения цепь вновь
замкнется.
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения. Снимите
крышку.

298Уход за автомобилем№Электрическая цепь1Центральный замок/элек‐
тронный ключ2Блок прицепа (тип А)
Информационно-развлека‐
тельная система (тип В)3–4–5Разъем жгута проводов
прицепа6Рулевое колесо с подогревом
(только автомобили с блоком
предохранителей в багажном
отделении)7Система выборочной катали‐
тической нейтрализации8Разъем жгута проводов
прицепа9Вентиляционный люк крыши10Система центрального замка/
замок задней откидной двери
(тип А)
Потолочный вентиляционный
люк (тип В)11–№Электрическая цепь12Система выборочной катали‐
тической нейтрализации13–14–15Электропривод замка задней
двери багажного отделения16Кондиционер17Система выборочной катали‐
тической нейтрализации18Система выборочной катали‐
тической нейтрализации19Боковой датчик препятствий20Боковой датчик препятствий/
вентилируемые передние
сиденья21Активная демпфирующая
система/круиз-контроль/
система обнаружения
дорожных знаков/система
предупреждения о выходе за
пределы полосы движения/
блок прицепа22–№Электрическая цепь23Система постоянного полного
привода/противоугонная
сигнализация24–25–26–27–28–29Блок прицепа/транспортиро‐
вочный предохранитель
(тип А)30Боковой датчик препятствий31–32–33–34Вентиляционный люк крыши35–36–37–

Уход за автомобилем299Автомобильный
инструмент
Инструмент
Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и буксирная
проушина хранятся вместе с комп‐
лектом для ремонта шин в ящике с
инструментами под крышкой пола
багажного отсека.
Автомобили, оборудованные
запасным колесом
Домкрат с колесным ключом,
инструментами, удлинительным
болтом для крепления заменен‐
ного колеса и буксирной проуши‐
ной хранятся в ящике с инструмен‐ тами в багажном отделении под
запасным колесом. Запасное
колесо 3 312.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повыситьуровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.

300Уход за автомобилемДля зимних шин разрешены все
типоразмеры 3 344.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине профиля в %R:конструкция шины: Радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/чВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 336.
Шины с направленным
рисунком протектора
Колеса с направленным рисунком
протектора шин необходимо уста‐
навливать с учетом ориентации
рисунка. Направление вращения
шины указывается символом
(например, стрелкой) на боковине шины.Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 344.
Табличка с данными о давлении в
шинах расположена на раме
передней левой двери и содержит
информацию о типоразмерах шин,

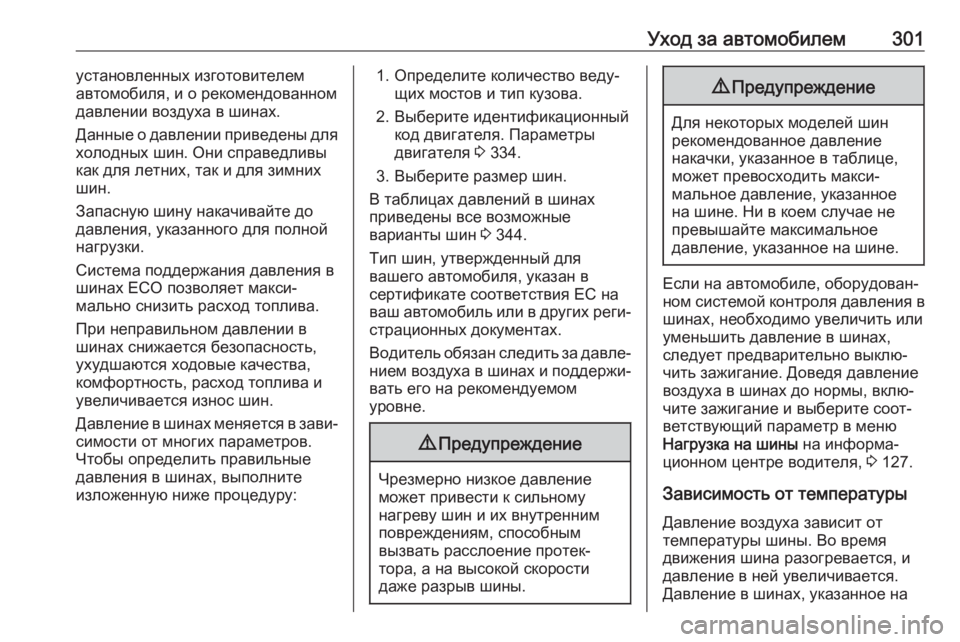

Уход за автомобилем301установленных изготовителем
автомобиля, и о рекомендованном
давлении воздуха в шинах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в
шинах снижается безопасность,
ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление в шинах меняется в зави‐
симости от многих параметров. Чтобы определить правильныедавления в шинах, выполните
изложенную ниже процедуру:1. Определите количество веду‐ щих мостов и тип кузова.
2. Выберите идентификационный код двигателя. Параметры
двигателя 3 334.
3. Выберите размер шин.
В таблицах давлений в шинах
приведены все возможные
варианты шин 3 344.
Тип шин, утвержденный для
вашего автомобиля, указан в
сертификате соответствия ЕС на
ваш автомобиль или в других реги‐ страционных документах.
Водитель обязан следить за давле‐
нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Если на автомобиле, оборудован‐
ном системой контроля давления в шинах, необходимо увеличить или
уменьшить давление в шинах,
следует предварительно выклю‐
чить зажигание. Доведя давление
воздуха в шинах до нормы, вклю‐
чите зажигание и выберите соот‐
ветствующий параметр в меню
Нагрузка на шины на информа‐
ционном центре водителя, 3 127.
Зависимость от температуры
Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на

302Уход за автомобилемнаклейке и в таблице с данными о
давлении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на
дисплее информационного центра
водителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после
охлаждения шины не является
признаком утечки воздуха.
Система контролядавления в шинах
Система контроля давления в
шинах при скорости движения
автомобиля выше определенного
предела ежеминутно проверяет
давление всех четырех шин.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя о снижении
давления в шинах, однако ее
наличие не отменяет необходи‐
мости в уходе за шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет недействителен.
Выберите окно Контроль давления
в шинах в меню Информация на
информационном центре водителя 3 127.
О состоянии системы и падении
давления в отдельных шинах води‐
тель извещается посредством
вывода на дисплей информацион‐ ного центра водителя предупреж‐
дающих сообщений.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
Зависимость от температуры
3 300.
