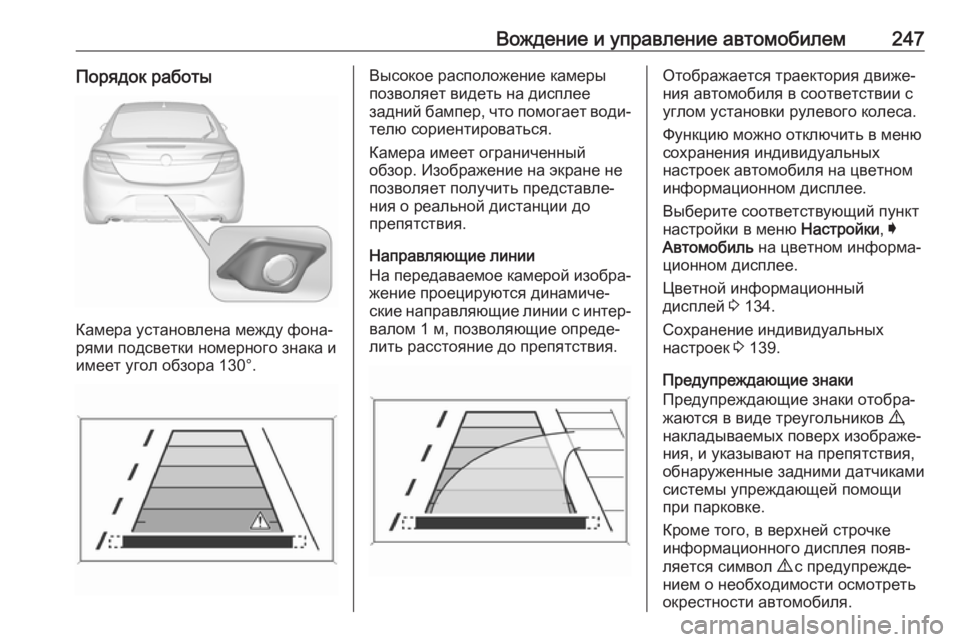

Вождение и управление автомобилем247Порядок работы
Камера установлена между фона‐
рями подсветки номерного знака и
имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее
задний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Функцию можно отключить в меню
сохранения индивидуальных
настроек автомобиля на цветном
информационном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный
дисплей 3 134.
Сохранение индивидуальных
настроек 3 139.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
окрестности автомобиля.

248Вождение и управление автомобилемОтключениеКамера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Включить или отключить камеру
заднего вида можно в меню сохра‐
нения индивидуальных настроек
автомобиля на цветном информа‐
ционном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный
дисплей 3 134.
Сохранение индивидуальных
настроек 3 139.
Неисправности Сообщения о неисправностях
выводятся в верхней строке
информационного дисплея вместе
со знаком 9.Камера заднего вида не может
функционировать должным
образом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Задняя откидная дверь закрыта не полностью.
● Автомобиль буксирует прицеп.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.Предупреждения о
поперечном движениипозади автомобиля
В дополнение к камере заднего
вида 3 246, система предупрежде‐
ния о поперечном движении
позади автомобиля предупре‐
ждает о движущихся в поперечном
направлении автомобилях с левой
или с правой стороны во время
движения задним ходом. Если при
включенной камере заднего вида
датчики обнаруживают транспорт‐
ные средства, движущиеся в попе‐
речном направлении, на цветном
информационном дисплее заго‐
рается сигнализатор в виде треу‐
гольника и стрелки K, указываю‐
щей направление движения обна‐
руженного транспортного сред‐
ства. В дополнение к этому
выдаются три звуковых сигнала из
динамика на соответствующей
стороне.

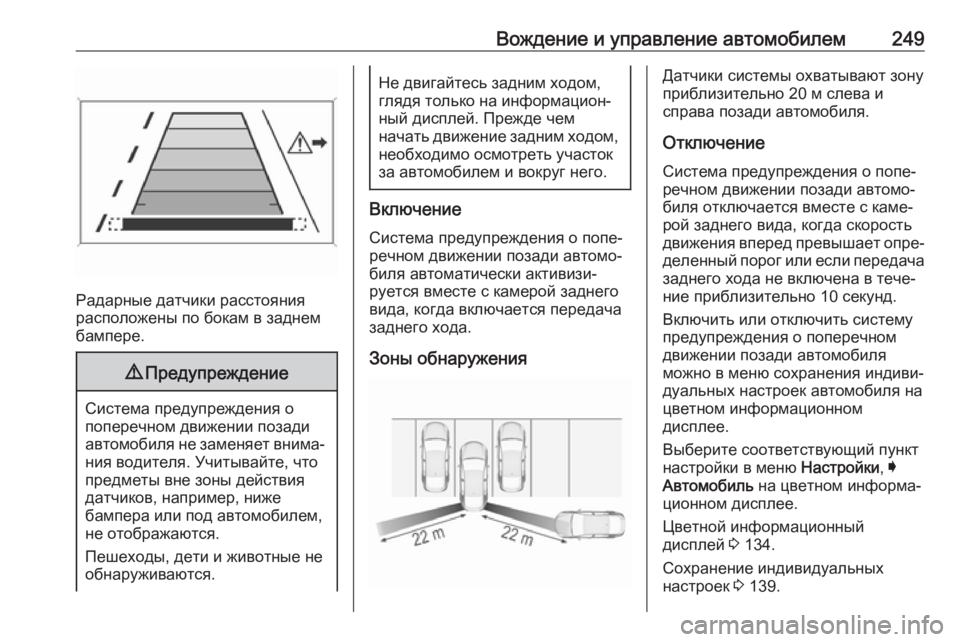

Вождение и управление автомобилем249
Радарные датчики расстояния
расположены по бокам в заднем
бампере.
9 Предупреждение
Система предупреждения о
поперечном движении позади
автомобиля не заменяет внима‐
ния водителя. Учитывайте, что
предметы вне зоны действия
датчиков, например, ниже
бампера или под автомобилем,
не отображаются.
Пешеходы, дети и животные не
обнаруживаются.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем
начать движение задним ходом, необходимо осмотреть участок
за автомобилем и вокруг него.
Включение
Система предупреждения о попе‐
речном движении позади автомо‐
биля автоматически активизи‐
руется вместе с камерой заднего
вида, когда включается передача
заднего хода.
Зоны обнаружения
Датчики системы охватывают зону
приблизительно 20 м слева и
справа позади автомобиля.
Отключение Система предупреждения о попе‐
речном движении позади автомо‐
биля отключается вместе с каме‐
рой заднего вида, когда скорость
движения вперед превышает опре‐ деленный порог или если передача
заднего хода не включена в тече‐
ние приблизительно 10 секунд.
Включить или отключить систему
предупреждения о поперечном
движении позади автомобиля
можно в меню сохранения индиви‐
дуальных настроек автомобиля на
цветном информационном
дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный
дисплей 3 134.
Сохранение индивидуальных
настроек 3 139.

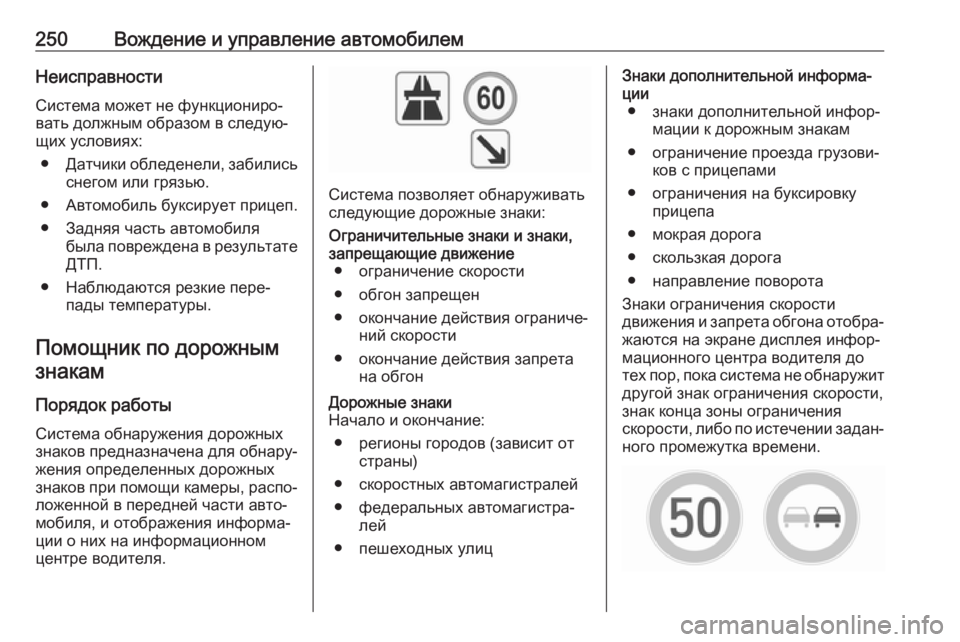

250Вождение и управление автомобилемНеисправностиСистема может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Датчики обледенели, забились
снегом или грязью.
● Автомобиль буксирует прицеп. ● Задняя часть автомобиля была повреждена в результате
ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы
Система обнаружения дорожных знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные знаки и знаки,
запрещающие движение ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
Начало и окончание:
● регионы городов (зависит от страны)
● скоростных автомагистралей
● федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● направление поворота
Знаки ограничения скорости
движения и запрета обгона отобра‐
жаются на экране дисплея инфор‐
мационного центра водителя до
тех пор, пока система не обнаружит другой знак ограничения скорости,
знак конца зоны ограничения
скорости, либо по истечении задан‐ ного промежутка времени.

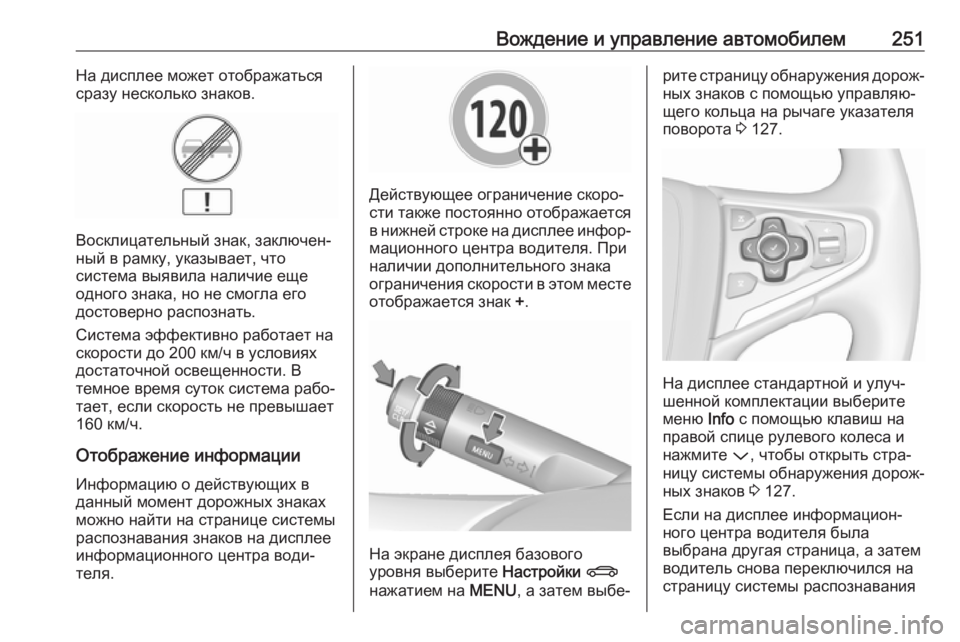

Вождение и управление автомобилем251На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что
система выявила наличие еще
одного знака, но не смогла его
достоверно распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях
достаточной освещенности. В
темное время суток система рабо‐
тает, если скорость не превышает
160 км/ч.
Отображение информации Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.
Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительного знака
ограничения скорости в этом месте
отображается знак +.
На экране дисплея базового
уровня выберите Настройки X
нажатием на MENU, а затем выбе‐
рите страницу обнаружения дорож‐
ных знаков с помощью управляю‐
щего кольца на рычаге указателя
поворота 3 127.
На дисплее стандартной и улуч‐
шенной комплектации выберите меню Info с помощью клавиш на
правой спице рулевого колеса и
нажмите P, чтобы открыть стра‐
ницу системы обнаружения дорож‐
ных знаков 3 127.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания

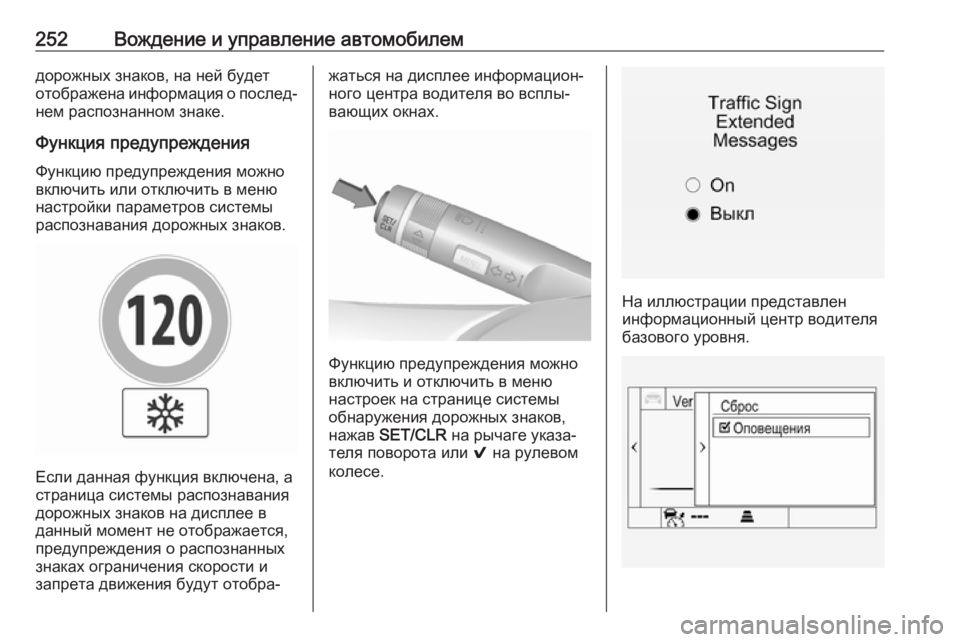

252Вождение и управление автомобилемдорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
Функцию предупреждения можно
включить и отключить в меню
настроек на странице системы
обнаружения дорожных знаков,
нажав SET/CLR на рычаге указа‐
теля поворота или 9 на рулевом
колесе.
На иллюстрации представлен
информационный центр водителя
базового уровня.

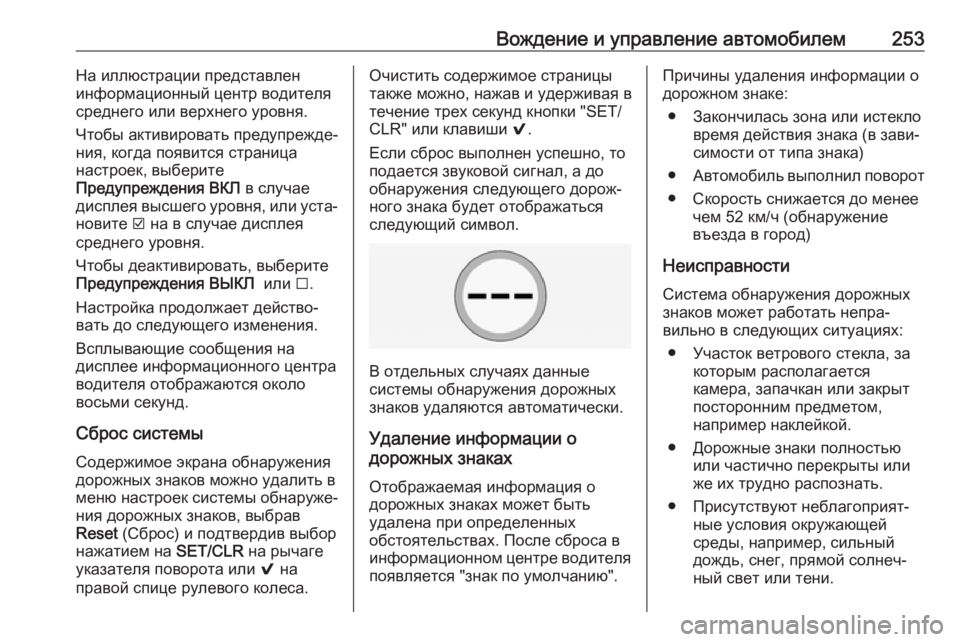

Вождение и управление автомобилем253На иллюстрации представлен
информационный центр водителя среднего или верхнего уровня.
Чтобы активировать предупрежде‐
ния, когда появится страница
настроек, выберите
Предупреждения ВКЛ в случае
дисплея высшего уровня, или уста‐
новите J на в случае дисплея
среднего уровня.
Чтобы деактивировать, выберите Предупреждения ВЫКЛ или I.
Настройка продолжает действо‐
вать до следующего изменения.
Всплывающие сообщения на
дисплее информационного центра
водителя отображаются около
восьми секунд.
Сброс системы
Содержимое экрана обнаружения
дорожных знаков можно удалить в
меню настроек системы обнаруже‐
ния дорожных знаков, выбрав
Reset (Сброс) и подтвердив выбор
нажатием на SET/CLR на рычаге
указателя поворота или 9 на
правой спице рулевого колеса.Очистить содержимое страницы
также можно, нажав и удерживая в
течение трех секунд кнопки "SET/
CLR" или клавиши 9.
Если сброс выполнен успешно, то
подается звуковой сигнал, а до
обнаружения следующего дорож‐
ного знака будет отображаться
следующий символ.
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.
Удаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После сброса в
информационном центре водителя появляется "знак по умолчанию".
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Скорость снижается до менее чем 52 км/ч (обнаружение
въезда в город)
Неисправности Система обнаружения дорожных
знаков может работать непра‐
вильно в следующих ситуациях:
● Участок ветрового стекла, за которым располагается
камера, запачкан или закрыт
посторонним предметом,
например наклейкой.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени.

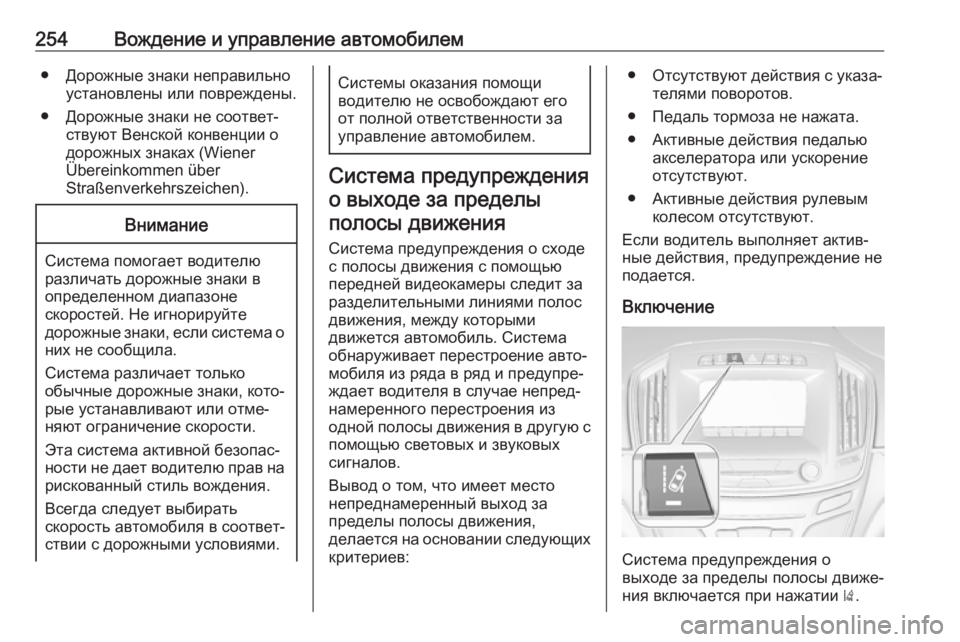

254Вождение и управление автомобилем● Дорожные знаки неправильноустановлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки в
определенном диапазоне
скоростей. Не игнорируйте
дорожные знаки, если система о них не сообщила.
Система различает только
обычные дорожные знаки, кото‐ рые устанавливают или отме‐
няют ограничение скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе за пределыполосы движения
Система предупреждения о сходе
с полосы движения с помощью
передней видеокамеры следит за
разделительными линиями полос движения, между которыми
движется автомобиль. Система
обнаруживает перестроение авто‐
мобиля из ряда в ряд и предупре‐
ждает водителя в случае непред‐
намеренного перестроения из
одной полосы движения в другую с помощью световых и звуковыхсигналов.
Вывод о том, что имеет место
непреднамеренный выход за
пределы полосы движения,
делается на основании следующих
критериев:
● Отсутствуют действия с указа‐ телями поворотов.
● Педаль тормоза не нажата.
● Активные действия педалью акселератора или ускорение
отсутствуют.
● Активные действия рулевым колесом отсутствуют.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о
выходе за пределы полосы движе‐
ния включается при нажатии ).
