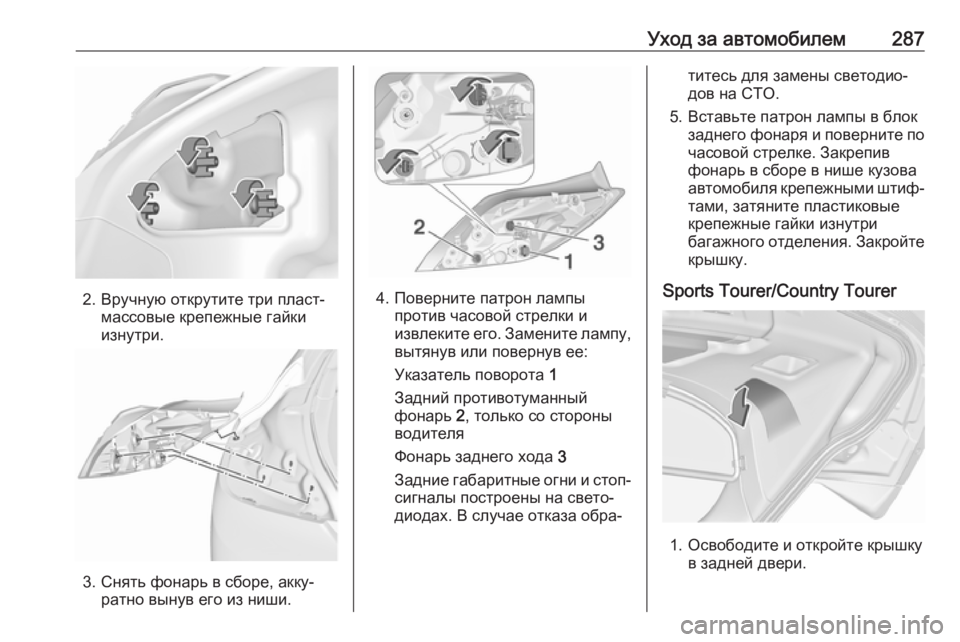

Уход за автомобилем287
2. Вручную открутите три пласт‐массовые крепежные гайки
изнутри.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Поверните патрон лампыпротив часовой стрелки иизвлеките его. Замените лампу,
вытянув или повернув ее:
Указатель поворота 1
Задний противотуманный
фонарь 2, только со стороны
водителя
Фонарь заднего хода 3
Задние габаритные огни и стоп- сигналы построены на свето‐
диодах. В случае отказа обра‐
титесь для замены светодио‐
дов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив
фонарь в сборе в нише кузова
автомобиля крепежными штиф‐ тами, затяните пластиковые
крепежные гайки изнутри
багажного отделения. Закройте
крышку.
Sports Tourer/Country Tourer
1. Освободите и откройте крышку в задней двери.

288Уход за автомобилем
2. Вручную отвинтите три пласти‐ковые крепежные гайки.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Поверните патрон лампыпротив часовой стрелки иизвлеките его. Замените лампу,
вытянув ее со своего места:
Фонарь заднего хода 1
Указатель поворота 2
Задние габаритные огни, стоп-
сигналы и задние противоту‐
манные фонари построены на
светодиодах. В случае отказа
обратитесь для замены свето‐
диодов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните почасовой стрелке. Закрепив
фонарь в сборе в нише задней
откидной двери крепежными
штифтами, затяните пластико‐
вые крепежные гайки изнутри
задней откидной двери. Закройте крышку.
Дополнительные задние фонари
на раме задней двери
1. Откройте заднюю дверь.
2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.

Уход за автомобилем289
3. Нажмите на корпус лампы иизвлеките его из боковой деко‐
ративной панели.
4. Поверните пластиковую гайку против часовой стрелки и
снимите ее с держателя лампы.
5. Слегка прижмите лампу в патрон, поверните против часо‐
вой стрелки, извлеките и заме‐
ните лампу. Установите пласти‐
ковую гайку на держатель
лампы, повернув ее по часовой
стрелке.
Задний фонарь ( 1)
Указатель поворота ( 2)
6. Установите держатель лампы на раму задней двери. Закройте
крышку в боковой декоративной панели.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

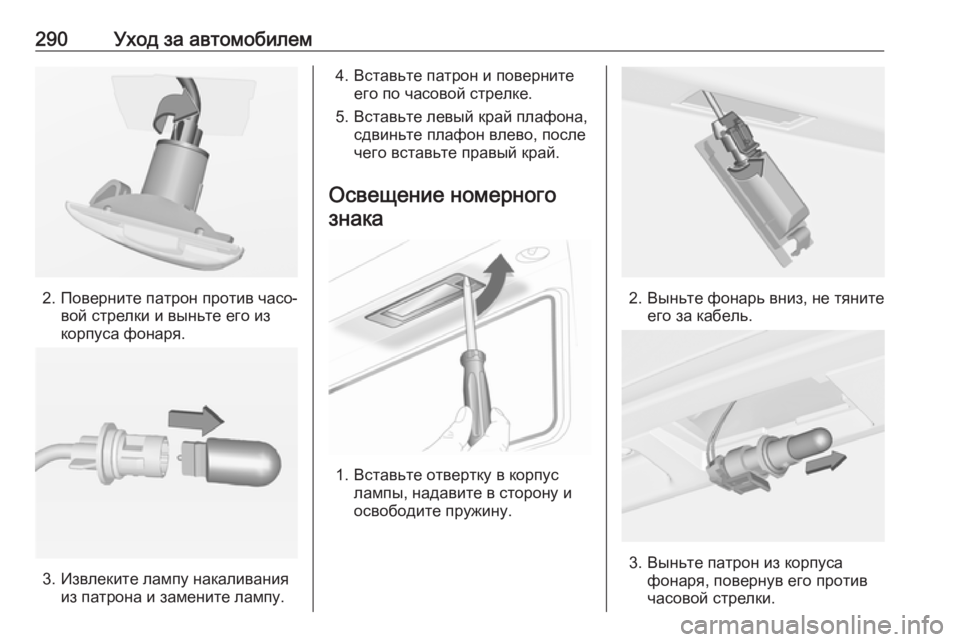

290Уход за автомобилем
2. Поверните патрон против часо‐вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставьте отвертку в корпус лампы, надавите в сторону и
освободите пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпусафонаря, повернув его против
часовой стрелки.

Уход за автомобилем2914. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фонаря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения1. Извлеките фонарь с помощью отвертки.
2. Слегка надавите лампу внаправлении пружинного
зажима и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.
Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
Количество блоков предохраните‐ лей в автомобиле может достигать трех:
● в левой передней части мотор‐
ного отсека
● слева от приборной панели
● под крышкой на левой стенке багажного отделения
Компоновка предохранителей в
блоке, зависящая от комплектации
автомобиля, обозначена в табли‐
цах как тип А и тип В.
Тип А относится ко всем 5-дверным хэтчбэкам и 4-дверным седанам, а
также к автомобилям с кузовом
типа "спорт-купе" и "кантри-купе",
оснащенным задней дверью с
электроприводом, фаркопом или
розетками электропитания сзади.

292Уход за автомобилемТип В относится к автомобилям с
кузовом типа "спорт-купе" и
"кантри-купе" без задней двери с
электроприводом, фаркопа и розе‐
ток электропитания сзади.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

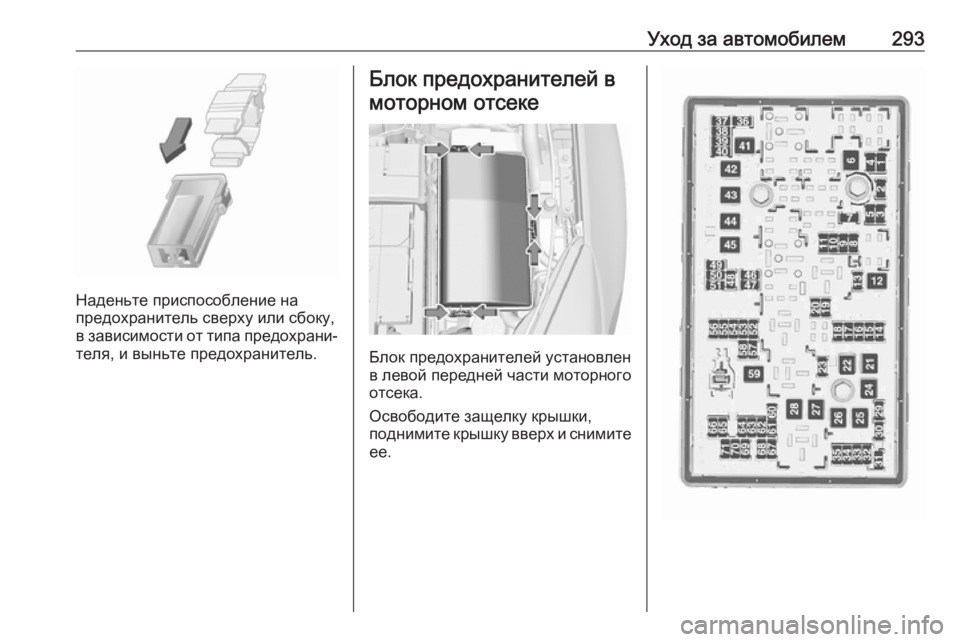

Уход за автомобилем293
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки,
поднимите крышку вверх и снимите ее.

294Уход за автомобилем№Электрическая цепь1Блок управления коробкой
передач2Блок управления двигателем3–4–5Зажигание/блок управления
коробкой передач/блок управ‐
ления двигателем6Очиститель лобового стекла7–8Впрыск топлива/система зажи‐
гания9Впрыск топлива/система зажи‐
гания10Блок управления двигателем11Датчик концентрации кисло‐
рода12Стартер13Подогрев датчика дросселя14Освещение15Очиститель заднего стекла№Электрическая цепь16Вакуумный насос/датчик
массового расхода воздуха/
датчик воды в топливе/транс‐
форматор постоянного тока17Дополнительные задние
фонари (тип В)18Система адаптивных фар19Система адаптивных фар20Топливный насос21Задние электрические стекло‐
подъемники22ABS23Адаптивное рулевое управ‐
ление24Передние электрические
стеклоподъемники25Розетки электропитания
(тип А)
Дополнительные задние
фонари (тип В)26ABS27Электромеханический стоя‐
ночный тормоз28Обогрев заднего стекла№Электрическая цепь29Левое сиденье с электропри‐
водом регулировки30Правое сиденье с электропри‐
водом регулировки31Кондиционер32Блок управления кузовным
оборудованием33Подогрев передних сидений34Потолочный вентиляционный
люк (тип А)
Замок задней откидной двери
(тип В)35Информационно-развлека‐
тельная система (тип А)
Замок задней откидной двери
(тип В)36–37Лампа дальнего света правой
фары38Лампа дальнего света левой
фары39–40–41Вакуумный насос
