2017 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

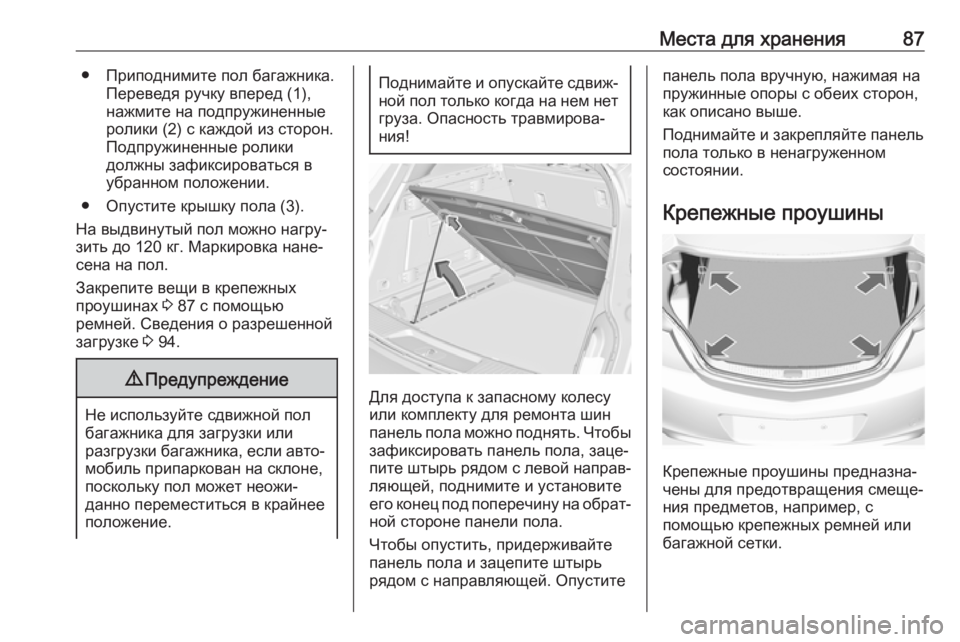

Места для хранения87● Приподнимите пол багажника.Переведя ручку вперед (1),
нажмите на подпружиненные
ролики (2) с каждой из сторон. Подпружиненные ролики
должны зафиксироваться в
убранном положении.
● Опустите крышку пола (3).
На выдвинутый пол можно нагру‐
зить до 120 кг. Маркировка нане‐
сена на пол.
Закрепите вещи в крепежных
проушинах 3 87 с помощью
ремней. Сведения о разрешенной
загрузке 3 94.9 Предупреждение
Не используйте сдвижной пол
багажника для загрузки или
разгрузки багажника, если авто‐
мобиль припаркован на склоне,
поскольку пол может неожи‐
данно переместиться в крайнее
положение.
Поднимайте и опускайте сдвиж‐
ной пол только когда на нем нетгруза. Опасность травмирова‐
ния!
Для доступа к запасному колесу
или комплекту для ремонта шин
панель пола можно поднять. Чтобы
зафиксировать панель пола, заце‐
пите штырь рядом с левой направ‐
ляющей, поднимите и установите
его конец под поперечину на обрат‐ ной стороне панели пола.
Чтобы опустить, придерживайте
панель пола и зацепите штырь
рядом с направляющей. Опустите
панель пола вручную, нажимая на
пружинные опоры с обеих сторон,
как описано выше.
Поднимайте и закрепляйте панель пола только в ненагруженном
состоянии.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или
багажной сетки.

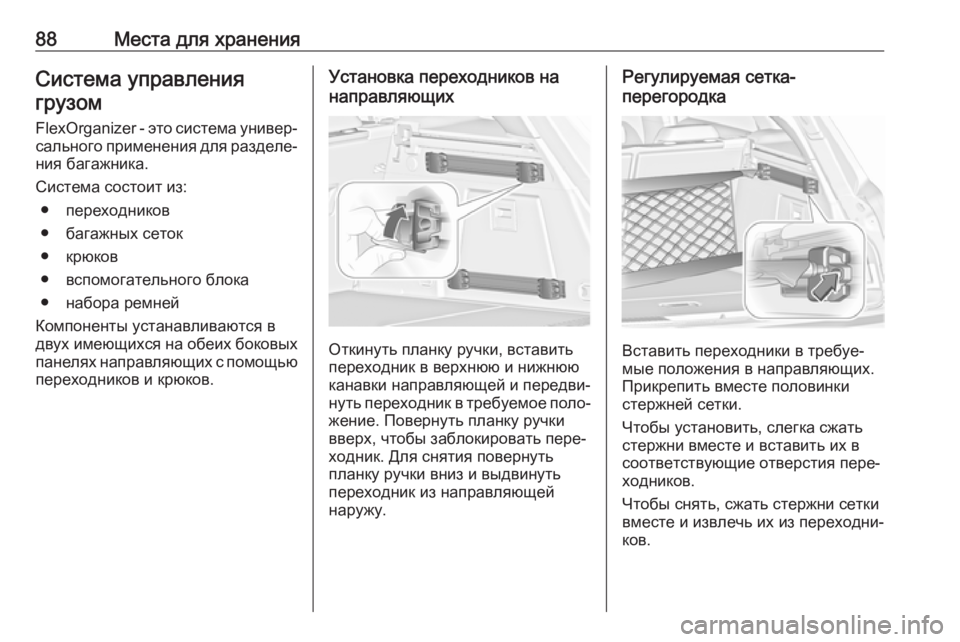

88Места для храненияСистема управлениягрузом
FlexOrganizer - это система универ‐
сального применения для разделе‐ ния багажника.
Система состоит из: ● переходников
● багажных сеток
● крюков
● вспомогательного блока
● набора ремней
Компоненты устанавливаются в
двух имеющихся на обеих боковых панелях направляющих с помощью
переходников и крюков.Установка переходников на
направляющих
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть
переходник из направляющей
наружу.
Регулируемая сетка-
перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в
соответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.

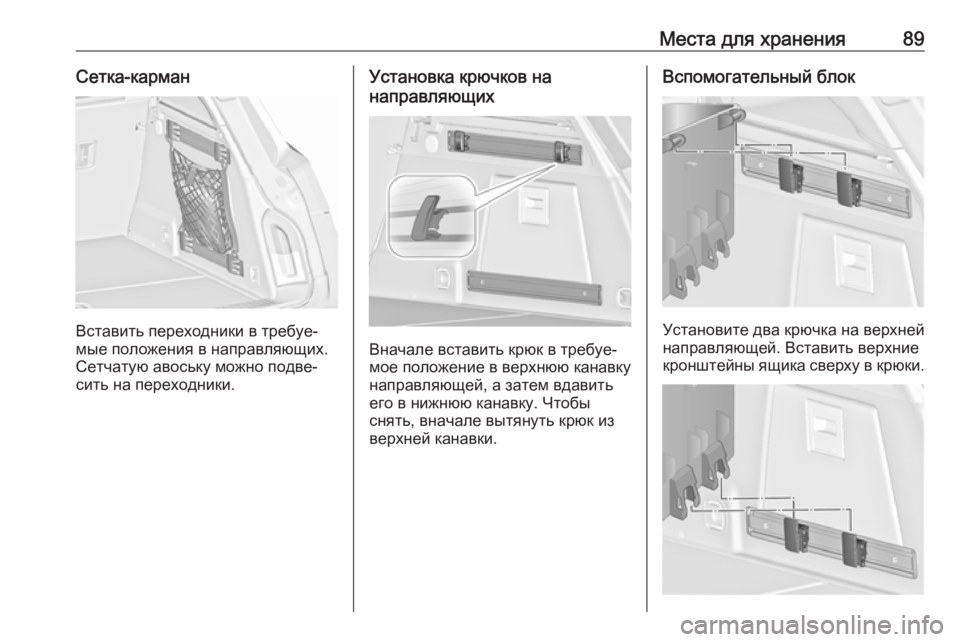

Места для хранения89Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.

90Места для храненияМожно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставить переходники набора
ремней в направляющую.
Убедиться, что ремень не перекру‐ чен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.
Багажная сетка
За передними или задними сиде‐ ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной
перегородкой запрещена.
Багажная сетка за передними
сиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 82.Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой
стороны.
Установите крючки узких ремешков
в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких
ремешков на стопорах, располо‐
женных на спинках задних сиде‐
ний.

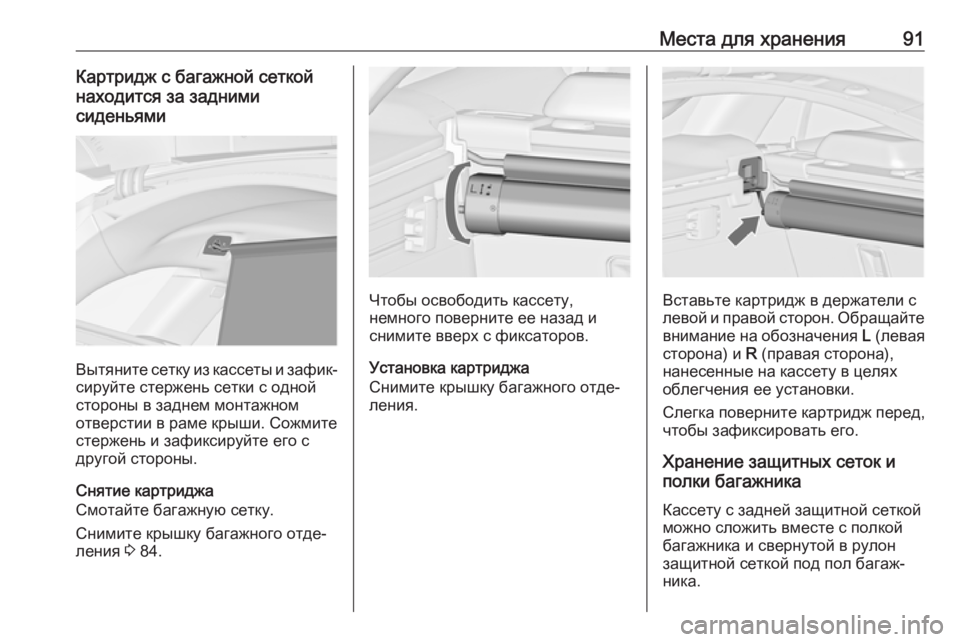

Места для хранения91Картридж с багажной сеткой
находится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном
отверстии в раме крыши. Сожмите
стержень и зафиксируйте его с
другой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 84.
Чтобы освободить кассету,
немного поверните ее назад и
снимите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона),
нанесенные на кассету в целях облегчения ее установки.
Слегка поверните картридж перед,
чтобы зафиксировать его.
Хранение защитных сеток и
полки багажника
Кассету с задней защитной сеткой
можно сложить вместе с полкой
багажника и свернутой в рулон
защитной сеткой под пол багаж‐
ника.

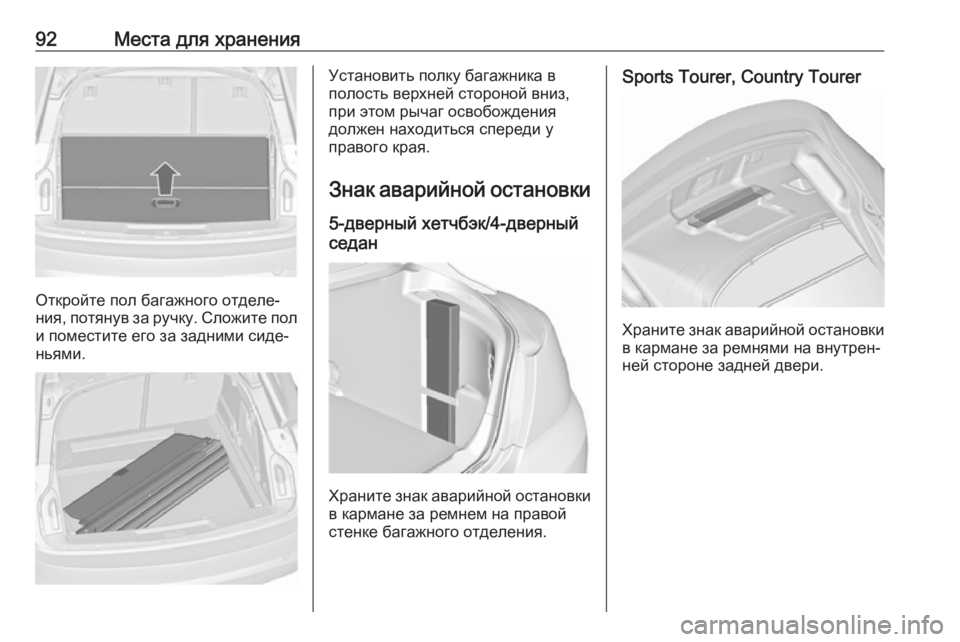

92Места для хранения
Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол
и поместите его за задними сиде‐
ньями.
Установить полку багажника в
полость верхней стороной вниз,
при этом рычаг освобождения
должен находиться спереди у
правого края.
Знак аварийной остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.

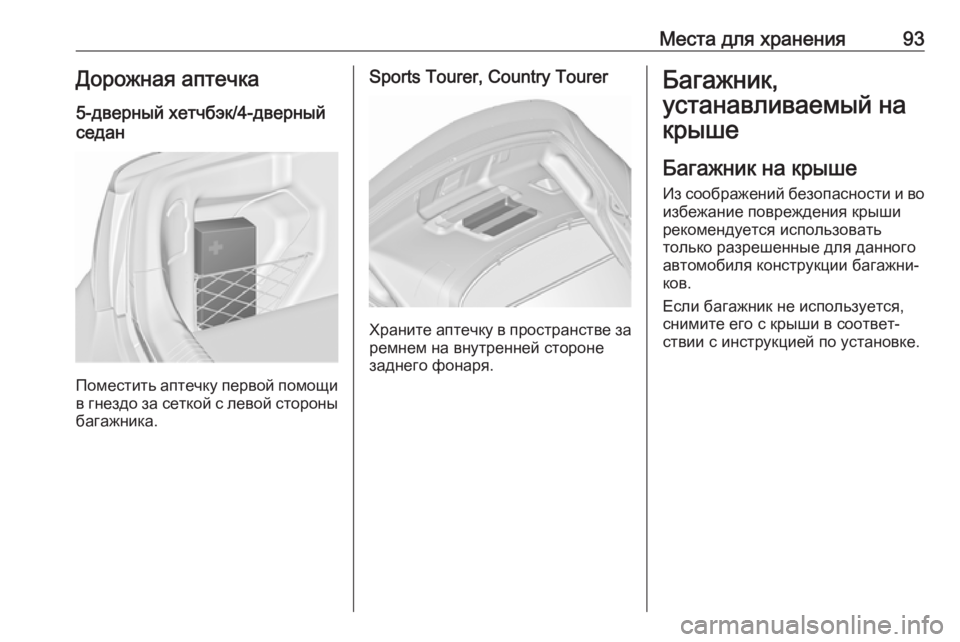

Места для хранения93Дорожная аптечка
5-дверный хетчбэк/4-дверный
седан
Поместить аптечку первой помощи в гнездо за сеткой с левой стороны
багажника.
Sports Tourer, Country Tourer
Храните аптечку в пространстве за
ремнем на внутренней стороне
заднего фонаря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши
рекомендуется использовать
только разрешенные для данного
автомобиля конструкции багажни‐
ков.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.

94Места для храненияУстановка багажника на крыше
5-дверный хетчбэк/4-дверный
седан
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Снимите заглушки с крепежных отверстий и закрепите багажник с
помощью прилагаемых винтов.
Sports Tourer/Country Tourer с
релингами на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки сидений надежно
закреплены, т. е. расположен‐
ные рядом с рычагом фикса‐ тора красные индикаторы не
видны. Если объекты можно
укладывать в штабель, самые
тяжелые следует располагать снизу.
