2017 MAZDA MODEL MX-5 Upute za uporabu (in Crotian)

Rad ventilacijskih otvora
tPodešavanje ventilacijskih otvora
Usmjeravanje strujanja zraka
Za podešavanje smjera zraka pomaknite
ruþicu za podešavanje.
NAPOMENA
•Kada klimatizacijski sustav koristite u
uvjetima poveüane vlažnosti u prostoru,
sustav može iz otvora ispuštati maglu.
To nije pokazatelj kvara nego rezultat
vlažnosti zraka koji se naglo ohladio.
Središnji ventilacijski otvori (vozaþ) i
boþni ventilacijski otvori
Ventilacijski otvor otvoren/zatvoren
NAPOMENA
Otvori za zrak mogu se potpuno otvoriti i
zatvoriti korištenjem gumba.
Otvori
Zatvori
Dugme
Prilagoÿavanje smjera strujanja zraka
Dugme
Središnji ventilacijski otvori (suvozaþ)
Ventilacijski otvor otvoren/zatvoren
OtvoriZatvori
Dugme
Prilagoÿavanje smjera strujanja zraka
Dugme
Unutarnje znaþajke
Klimatizacijski sustav
5-5

tOdabir naþina strujanja zraka
Ventilacijski otvori
upravljačke ploče
Ventilacijski otvori
upravljačke ploče i poda
Podni ventilacijski
otvoriVentilacijski otvori
odleđivača i poda
Ventilacijski
otvori odleđivača
NAPOMENA
Lokacijski protok zraka izlazi iz ventilacijskih otvora, a obujam protoka zraka može se
promijeniti ovisno o tome jesu li ventilacijski otvori otvoreni ili zatvoreni.
Unutarnje znaþajke
Klimatizacijski sustav
5-6

Ruþno
Sklopka odmagljivača stražnjeg prozora Sklopka za odabir usisa zrakaBirač brzine vrtnje ventilatora Birač za podešavanje temperature
A/C sklopka
Sklopka odmagljivača stražnjeg prozora Sklopka za odabir usisa zraka A/C sklopkaRegulator načina rada
Birač brzine vrtnje ventilatora Birač za podešavanje temperature Regulator načina rada vrsta A
vrsta B
Unutarnje znaþajke
Klimatizacijski sustav
5-7

tKontrolni prekidaþi
Regulator temperature
Ovaj regulator upravlja temperaturom.
Okrenite ga u smjeru kazaljke na satu za
grijanje, a suprotno od smjera kazaljke na
satu za hlaÿenje.
NAPOMENA
(Vrsta A)
Kada je naþin rada postavljen na
, ili
položaj izmeÿu toga s regulatorom
ventilatora postavljenim u jedan od
položaja koji nije 0 i regulatorom
temperature postavljenim u položaju za
hladno, regulator za usis zraka prebacuje
se položaj recirkuliranog zraka i
automatski se ukljuþuje ureÿaj za
klimatizaciju.
Ako se ne želite koristiti klimatizacijskim
ureÿajem, pritisnite sklopku A/C radi
iskljuþivanja.
Regulator ventilatora
Ovaj regulator omoguüuje razliþite brzine
ventilatora.
Ventilator ima sedam brzina.
Regulator biraþa naþina rada
Okrenite regulator biraþa naþina rada kako
biste odabrali naþin rada strujanja zraka
(stranica 5-6).
NAPOMENA
•Regulator biraþa naþina rada može se
postaviti na sredinu (
) izmeÿu svakog
naþina rada. Postavite regulator u
središnji položaj ako želite prebacivati
protok zraka izmeÿu dva naþina.
•Na primjer, kad je regulator biraþa
naþina rada na položaju
izmeÿu i
, strujanje zraka iz podnog
ventilacijskog otvora je manje od onog u
položaju
.
Prekidaþ A/C
Pritisnite prekidaþ A/C kako biste ukljuþili
klimatizaciju. Signalno svjetlo na
prekidaþu zasvijetlit üe kad üe regulator
ventilatora bude u bilo kojem drugom
položaju osim OFF (ISKLJUýENO).

Ponovno pritisnite prekidaþ za iskljuþenje
klimatizacije.
NAPOMENA
Klimatizacijski ureÿaj možda neüe
funkcionirati kad je vanjska temperatura
0°C.
Biraþ naþina usisa zraka
Ovaj prekidaþ nadzire izvor zraka koji
ulazi u vozilo.

Moguüe je odabrati položaje za vanjski ili
recirkulirani zrak. Pritisnite prekidaþ za
odabir položaja vanjskog/recirkuliranog
zraka.
Položaj recirkuliranog zraka (signalno
svjetlo svijetli)
Dovod vanjskog zraka je prekinut.
Koristite se ovim položajem kad prolazite
kroz tunele ili u zakrþenom prometu
(podruþja velike koliþine ispušnih plinova)
ili kad želite brzo hlaÿenje.
Unutarnje znaþajke
Klimatizacijski sustav
5-8

Položaj vanjskog zraka (signalno svjetlo
je iskljuþeno)
Vanjski zrak smije uüi u kabinu. Ovim
naþinom rada koristite se radi
prozraþivanja ili odmrzavanja
vjetrobranskog stakla.
UPOZORENJE
Nemojte se koristiti položajem za
hladna ili kišovita vremena:
Upotreba položaja
za hladna ili
kišovita vremena je opasno jer će
prouzročiti magljenje prozora. Smanjit će
se vidljivost, što može dovesti do ozbiljnih
nesreća.
Prekidaþ odmagljivaþa stražnjeg
prozora
Pritisnite prekidaþ odmagljivaþa stražnjeg
stakla kako biste odmrznuli stražnje
staklo.
Pogledajte Odmagljivaþ stražnjeg stakla
na stranici 4-71.
tGrijanje
1. Postavite regulator biraþa naþina rada
u položaj
.
2. Regulator usisa zraka postavite na
položaj vanjskog zraka (signalno
svjetlo se iskljuþuje).
3. Postavite regulator temperature na
položaj grijanja.
4. Postavite regulator ventilatora na
željenu brzinu.
5. Ako želite grijanje bez vlage, ukljuþite
klimatizaciju.
NAPOMENA
•Ako se vjetrobransko staklo lako
zamagljuje, postavite regulator odabira
naþina rada na položaj
.
•Ako želite hladniji zrak u razini lica,
postavite regulator odabira naþina rada
na položaj
i podesite regulator
temperature kako biste postigli
maksimalnu udobnost.
•Zrak prema podu je topliji nego zrak
koji puše u lice (osim kad je regulator
temperature postavljen na položaj za
izrazito vruüe ili hladno).
tHlaÿenje
1. Postavite regulator biraþa naþina rada
u položaj
.
2. Postavite regulator temperature u
položaj hlaÿenja.
3. Postavite regulator ventilatora na
željenu brzinu.
4. Ukljuþite klimatizacijski ureÿaj
pritiskom na prekidaþ A/C.
5. Nakon što zapoþne hlaÿenje, podesite
regulator ventilatora i regulator
temperature prema potrebi kako biste
održali maksimalnu udobnost.
OPREZ
Ako se klimatizacijski uređaj upotrebljava
tijekom vožnje uz duga brda ili tijekom
gustog prometa, pratite pokazatelj
upozorenja / svjetlo upozorenja za visoku
temperaturu rashladnog sredstva motora
kako biste vidjeli je li uključeno ili treperi
(stranica 4-38).
Klimatizacijski uređaj može prouzročiti
pregrijavanje motora. Ako je svjetlo
upozorenja uključeno ili treperi, isključite
klimatizacijski uređaj (stranica 7-24).
Unutarnje znaþajke
Klimatizacijski sustav
5-9

NAPOMENA
•Kada želite maksimalno hlaÿenje,
postavite regulator temperature na
položaj za izrazito hladno te postavite
regulator unosa zraka na položaj
recirkuliranog zraka, zatim okrenite
regulator ventilatora do kraja u smjeru
kazaljke na satu.
•Ako želite topliji zrak u razini poda,
postavite regulator odabira naþina rada
u položaj
i prilagodite regulator
temperature kako biste održali
maksimalnu udobnost.
•Zrak prema podu je topliji nego zrak
koji puše u lice (osim kad je regulator
temperature postavljen na položaj za
izrazito vruüe ili hladno).
tVentilacija
1. Postavite regulator biraþa naþina rada
u položaj
.
2. Regulator usisa zraka postavite na
položaj vanjskog zraka (signalno
svjetlo se iskljuþuje).
3. Postavite regulator temperature u
željeni položaj.
4. Postavite regulator ventilatora na
željenu brzinu.
tOdleÿivanje i odmagljivanje
vjetrobranskog stakla
1. Postavite regulator biraþa naþina rada
u položaj
.
2. Postavite regulator temperature u
željeni položaj.
3. Postavite regulator ventilatora na
željenu brzinu.
4. Ako želite grijanje bez vlage, ukljuþite
klimatizaciju.
UPOZORENJE
Vjetrobransko staklo ne odmagljujte s
pomoću položaja
s regulacijom
temperature u položaju za hladno:
Upotreba položaja
dok je regulacija
temperature postavljena u položaj
hlađenja je opasno jer će prouzročiti
zamagljenje vjetrobranskog stakla izvana.
Smanjit će se vidljivost, što može dovesti do
ozbiljnih nesreća. Postavite regulaciju
temperature u položaj za vruće ili toplo ako
se koristite položajem
.
NAPOMENA
•Za maksimalno odmrzavanje ukljuþite
klimatizacijski ureÿaj, postavite
regulator temperature u položaj za
izrazito vruüe, a regulator ventilatora
okrenite do kraja u smjeru kazaljke na
satu.
•Ako pri podu želite topli zrak, postavite
regulator odabira naþina rada na
položaj
.
•(Vrsta A)
Kada je regulator ventilatora
UKLJUýEN i regulator odabira naþina
rada je u položaju
, automatski se
odabire položaj za usis vanjskog zraka.
•(Vrsta B)
Kada je regulator ventilatora
UKLJUýEN i regulator odabira naþina
rada je u položaju
, automatski se
odabire položaj za usis vanjskog zraka.
Biraþ usisa zraka ne može se prebaciti u
položaj recirkuliranog zraka.
Unutarnje znaþajke
Klimatizacijski sustav
5-10

tOdvlaživanje
Klimatizacijski ureÿaj ukljuþite kad je
vrijeme prohladno ili hladno kako bi se
vjetrobransko staklo i boþni prozori lakše
odmaglili.
1. Regulator birala naþina rada postavite
u željeni položaj.
2. Regulator usisa zraka postavite na
položaj vanjskog zraka (signalno
svjetlo se iskljuþuje).
3. Postavite regulator temperature u
željeni položaj.
4. Postavite regulator ventilatora na
željenu brzinu.
5. Ukljuþite klimatizacijski ureÿaj
pritiskom na prekidaþ A/C.
NAPOMENA
Jedna od funkcija klimatizacijskog ureÿaja
je odvlaživanje zraka te se za upotrebu te
funkcije temperatura ne treba postaviti na
hladno. Stoga, ako želite odvlažiti zrak u
kabini, regulator temperature postavite u
željeni položaj (vruüe ili hladno) i
ukljuþite klimatizacijski ureÿaj.
Unutarnje znaþajke
Klimatizacijski sustav
5-11

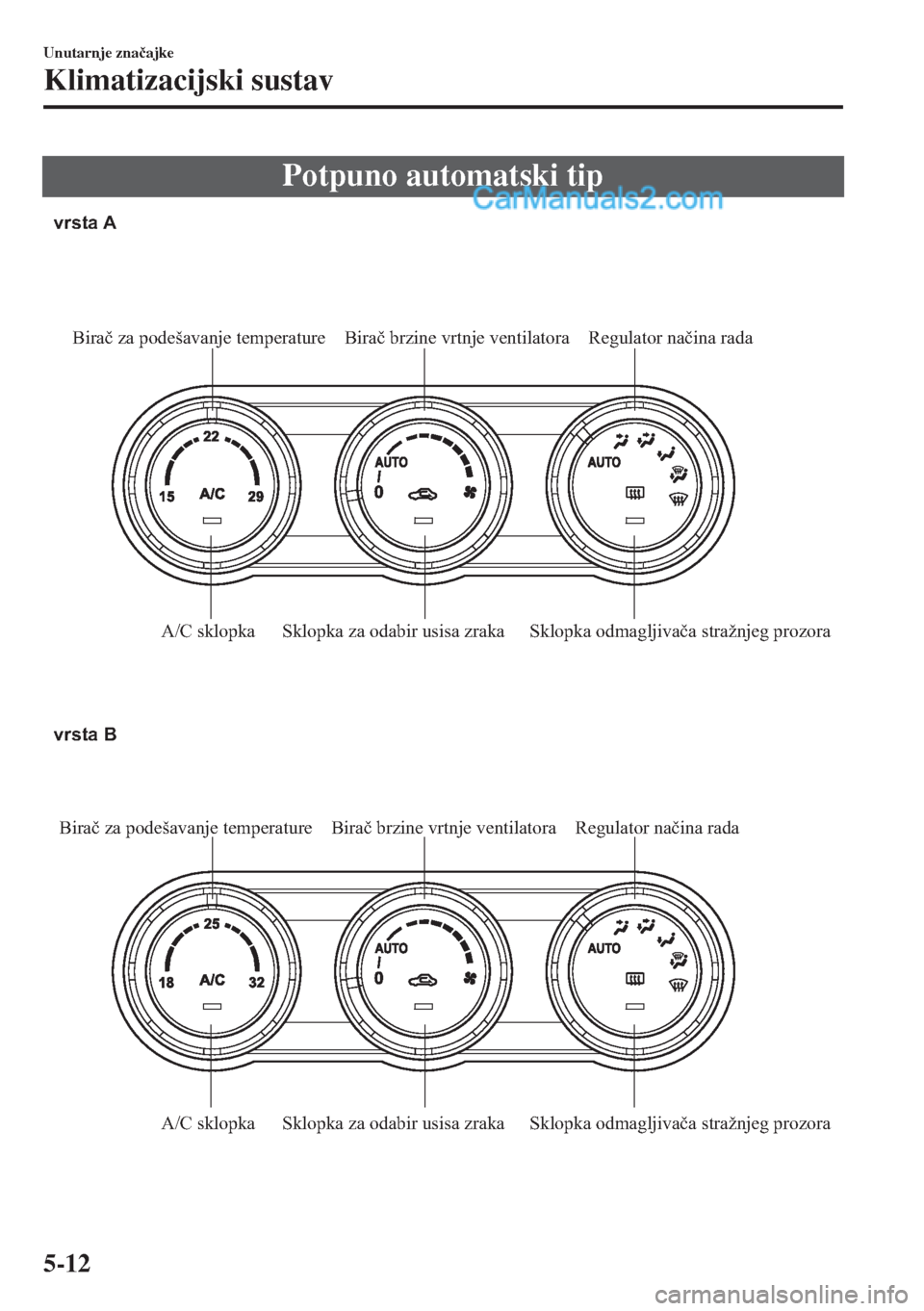

Potpuno automatski tip
Sklopka odmagljivača stražnjeg prozora Sklopka za odabir usisa zrakaBirač brzine vrtnje ventilatora Birač za podešavanje temperature
A/C sklopka
Sklopka odmagljivača stražnjeg prozora Sklopka za odabir usisa zraka A/C sklopkaRegulator načina rada
Birač brzine vrtnje ventilatora Birač za podešavanje temperature Regulator načina rada vrsta A
vrsta B
Unutarnje znaþajke
Klimatizacijski sustav
5-12
