2017 MAZDA MODEL MX-5 RF Handleiding (in Dutch)

3–45
Alvorens te gaan rijden
Vouwdak (Canvasdak)
OPMERKING
  De elektrisch bediende ruiten bewegen automatisch omlaag in combinatie met het
openen/sluiten van het vouwdak. Deze functie dient echter voor verbetering van
het bedieningscomfort en betekent niet dat er een probleem is. Als de voertuigaccu
vanwege onderhoud of om andere redenen is losgekoppeld zullen de elektrisch
bediende ruiten niet automatisch omlaag bewegen. Als de elektrisch bediende ruiten
niet omlaag bewegen, moet het mechanisme voor automatisch openen/sluiten van de
ruiten teruggesteld worden.
 Zie Gebruik van de elektrische ruitbediening op pagina 3-39 .   De windvanger vermindert de hoeveelheid wind die van achteren het interieur
binnenkomt tijdens het rijden met geopend vouwdak.
 Zie Windvanger op pagina 5-136 .   Let er op dat de voorwerpen in het interieur van de auto niet door de wind
weggeblazen worden wanneer het vouwdak neergelaten wordt.
  Alvorens u met neergelaten vouwdak gaat rijden, alle losse voorwerpen in het interieur
vastmaken.
  Sluit het vouwdak goed af en vergrendel beide portieren wanneer u de auto verlaat om
inbraak en vandalisme te helpen voorkomen en om er voor te zorgen dat het interieur
niet nat wordt.
  Het canvasdak is gemaakt van materiaal van hoge kwaliteit en als dit niet op de
juiste manier wordt onderhouden, kan dit hard worden, vlekken gaan vertonen of een
ongelijkmatige glans krijgen.


3–46
Alvorens te gaan rijden
Vouwdak (Canvasdak)
Neerlaten van het vouwdak
OPGELET
Ga niet op het neergelaten vouwdak
zitten. Anders bestaat de kans dat het
vouwdak beschadigd wordt of dat u er af
valt en letsel oploopt.
1. Zorg er voor dat de handrem
aangetrokken is.
2. Als de motor draait, deze stopzetten.
3. Zorg ervoor dat er zich geen
voorwerpen op de plaats bevinden waar
het vouwdak wordt neergelaten.
4. Houd de ontgrendeltoets naar voren
ingedrukt en trek de daksluitinghendel
naar achteren om het dak te
ontgrendelen.
Bovenste sluiting Ontgrendeltoets
5. Verwijder de grendelplaat uit het anker.
AnkerGrendelplaat
OPMERKING
Als de elektrisch bediende ruiten niet
automatisch omlaag gaan, de ruiten
volledig openen of de portieren openen.
6. Wanneer u buiten de auto staat, het
vouwdak bij de voorkant vasthouden en
dit in de richting van de achterzijde van
de auto trekken.
Voorkant


3–47
Alvorens te gaan rijden
Vouwdak (Canvasdak)
OPMERKING
Voor het neerlaten van het vouwdak
vanaf het interieur van de auto, de
handgrepen van het vouwdak gebruiken.
Handgrepen van vouwdak
7. Trek het vouwdak naar achteren en
klap het neer terwijl u licht met uw
hand op de achterruit duwt.
8. Terwijl u de achterkant van het
vouwdak ingedrukt houdt, de voorkant
indrukken totdat u een klikgeluid hoort.
Duw het neergelaten vouwdak licht
heen en weer om te controleren of dit
stevig vergrendeld is.
Opzetten van het vouwdak
1. Zorg er voor dat de handrem
aangetrokken is.
2. Als de motor draait, deze stopzetten.
3. Trek de ontgrendelhendel omhoog om
de vergrendeling los te maken.
Ontgrendelhendel


3–48
Alvorens te gaan rijden
Vouwdak (Canvasdak)
4. Wanneer u buiten de auto staat, het
vouwdak bij de voorkant vasthouden en
dit in de richting van de voorzijde van
de auto trekken.
Voorkant
OPMERKING
  Als de elektrisch bediende ruiten niet
automatisch omlaag gaan, de ruiten
volledig openen of de portieren
openen.
  Voor het omhoog zetten van het
vouwdak vanaf het interieur van
de auto, de handgrepen van het
vouwdak gebruiken.

Handgrepen van vouwdak
5. Vanaf een zitting, de handgrepen
van het vouwdak vastnemen en het
vouwdak tegen de voorruit drukken.
Zorg er voor dat de grendelplaat in
het anker grijpt, schuif de bovenste
dakvergrendeling langzaam en
duw vervolgens de bovenste
dakvergrendeling omhoog totdat een
klikgeluid hoorbaar wordt.
Handgrepen van vouwdak
Grendelplaat Anker


3–49
Alvorens te gaan rijden
Vouwdak (Canvasdak)

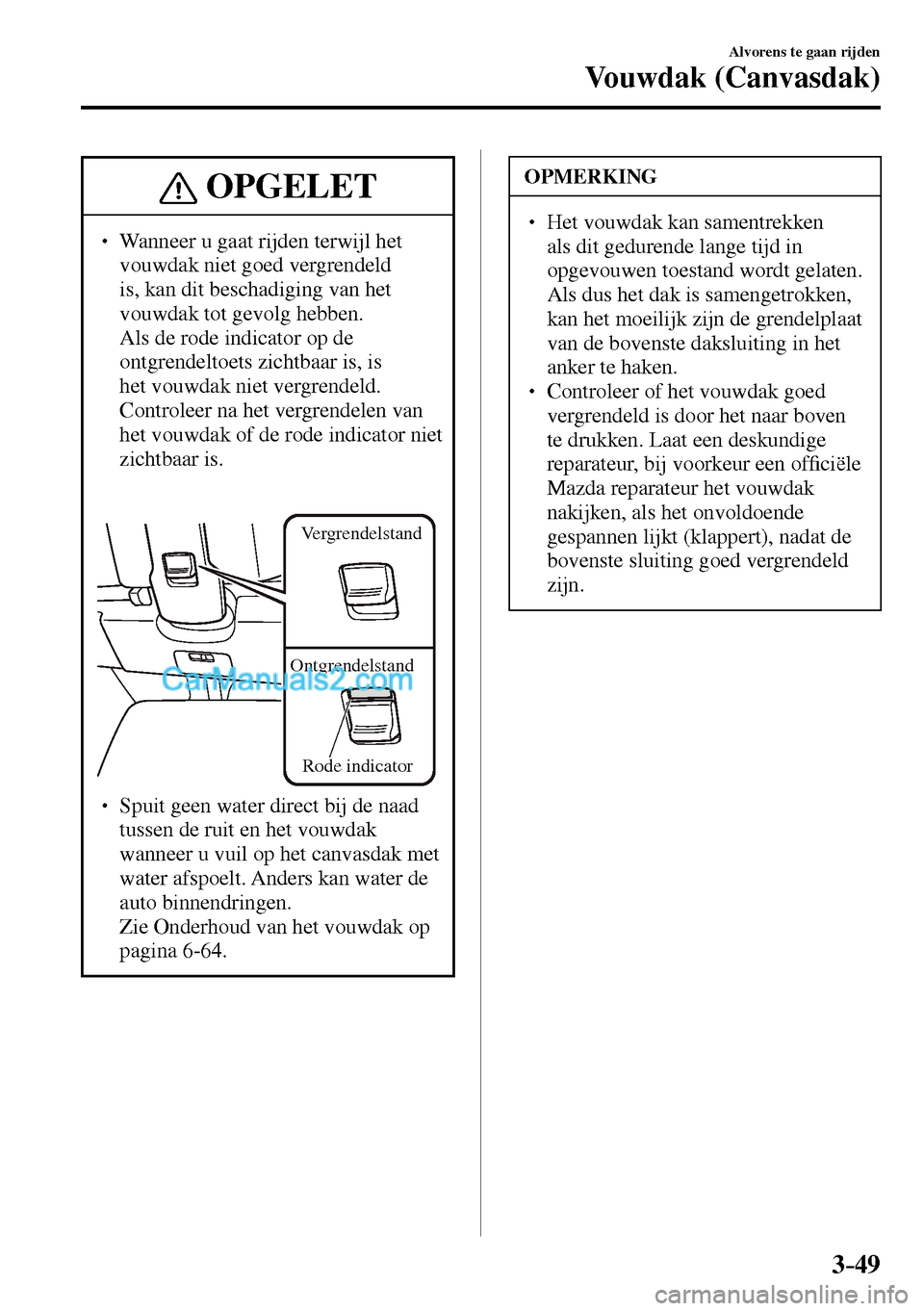

OPGELET
  Wanneer u gaat rijden terwijl het
vouwdak niet goed vergrendeld
is, kan dit beschadiging van het
vouwdak tot gevolg hebben.
 Als de rode indicator op de
ontgrendeltoets zichtbaar is, is
het vouwdak niet vergrendeld.
Controleer na het vergrendelen van
het vouwdak of de rode indicator niet
zichtbaar is.

Vergrendelstand
Ontgrendelstand
Rode indicator
  Spuit geen water direct bij de naad
tussen de ruit en het vouwdak
wanneer u vuil op het canvasdak met
water afspoelt. Anders kan water de
auto binnendringen.
 Zie Onderhoud van het vouwdak op
pagina 6-64 .
OPMERKING
  Het vouwdak kan samentrekken
als dit gedurende lange tijd in
opgevouwen toestand wordt gelaten.
Als dus het dak is samengetrokken,
kan het moeilijk zijn de grendelplaat
van de bovenste daksluiting in het
anker te haken.
  Controleer of het vouwdak goed
vergrendeld is door het naar boven
te drukken. Laat een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda reparateur het vouwdak
nakijken, als het onvoldoende
gespannen lijkt (klappert), nadat de
bovenste sluiting goed vergrendeld
zijn.


3–50
Alvorens te gaan rijden
Vouwdak (Inklapbare fastback)
Vouwdak (Inklapbare fastback)
De inklapbare fastback kan elektrisch geopend/gesloten worden door bediening van
schakelaars binnen in de auto. Tijdens het openen/sluiten werken het dak en de ruiten in
combinatie. Het voordak wordt opgeborgen in de opbergruimte onder het achterdak.
Voordak
Achterdak
Openen
Sluiten


3–51
Alvorens te gaan rijden
Vouwdak (Inklapbare fastback)
Voorzorgsmaatregelen bij gebruik van de inklapbare fastback
WAARSCHUWING
Kijk altijd of er zich niemand in de buurt van de auto bevindt alvorens het dak te
bedienen:
In het geval het dak plotseling in beweging zou komen, kan dit tot een ongeval of
ernstig letsel leiden wanneer iemand tussen het mechanisme beklemd zou raken.
Tijdens het rijden steeds in de zitting plaatsnemen en de veiligheidsgordel correct
vastmaken:
Wanneer inzittenden in een rijdende auto gaan staan, of op het achterdak of op
de middenconsole gaan zitten, kan dit gevaar opleveren. Tijdens een plotselinge
manoeuvre of een aanrijding, bestaat de kans op ernstig of zelfs dodelijk letsel.
Houd bij het openen of sluiten van het dak uw handen en vingers steeds uit de buurt
van de vergrendelmechanismen:
Houd uw handen of vingers niet in de buurt van het vergrendelmechanisme. Dit is
gevaarlijk. Uw handen of vingers kunnen tussen het mechanisme beklemd raken en
gewond raken.


3–52
Alvorens te gaan rijden
Vouwdak (Inklapbare fastback)
OPGELET
  Let er op bij het in- of uitstappen terwijl het dak geopend is uw hoofd of lichaam niet
te stoten aan de hoek van de voorruit. Dit kan letsel veroorzaken.
  Niet rijden met het dak halverwege geopend; hierdoor kan het dak beschadigd worden
of een ernstig ongeluk veroorzaakt worden.
  Kinderen mogen niet met de inklapbare fastbackschakelaar spelen.
 Plaats geen voorwerpen of lading rondom het achterdak, de achterruit of de
opbergruimte van het voordak. Ook kleine voorwerpen kunnen het mechanisme
hinderen en het dak beschadigen.
  Als er zich bladeren op en rondom het dak verzameld hebben, deze verwijderen. Als de
bladeren niet worden verwijderd, kunnen deze de waterafvoeropeningen blokkeren.
  Alvorens het dak te openen, er op letten dat de achterruitverwarmingsschakelaar
(achterruitverwarming) uit staat. Anders zou het dak en het materiaal aan de
binnenzijde door de hitte van de achterruitverwarming beschadigd kunnen worden.
  Controleer bij het openen/sluiten van het dak of er geen obstakel boven het dak
is (ongeveer 1,6 m vanaf de grond), om te voorkomen dat het dak of het obstakel
beschadigd wordt.
  Bij het openen/sluiten van het dak geen druk uitoefenen op het voordak of op het
achterdak. Het mechanisme voor openen/sluiten van het dak kan hierdoor beschadigd
worden.
  Spuit geen water direct bij de naad tussen de ruit en het dak wanneer u vuil op het dak
met water afspoelt. Anders kan water de auto binnendringen.
 Zie Onderhoud van de inklapbare fastback op pagina 6-67 .   Open/sluit het dak terwijl de auto op een vlakke ondergrond en op een veilige plaats
buiten het verkeer geparkeerd staat. Als het dak op een helling of een oneffenheid
geopend/gesloten wordt, kan het mechanisme voor openen/sluiten van het dak
beschadigd raken.
  Rijd niet door een automatische auto-wasinstallatie aangezien hierdoor het dak
beschadigd kan worden.
  Probeer het dak niet door forceren te openen of te sluiten wanneer de
omgevingstemperatuur laag is en het dak of het omliggende gedeelte ervan bevroren
is, aangezien dit het dak kan beschadigen.
  Door het dak in natte toestand te openen, kan er water in het interieur terechtkomen
waardoor vocht en schimmel kan ontstaan.
  Het dak bij sterke wind niet openen of sluiten, aangezien het dak hierdoor beschadigd
kan worden.
