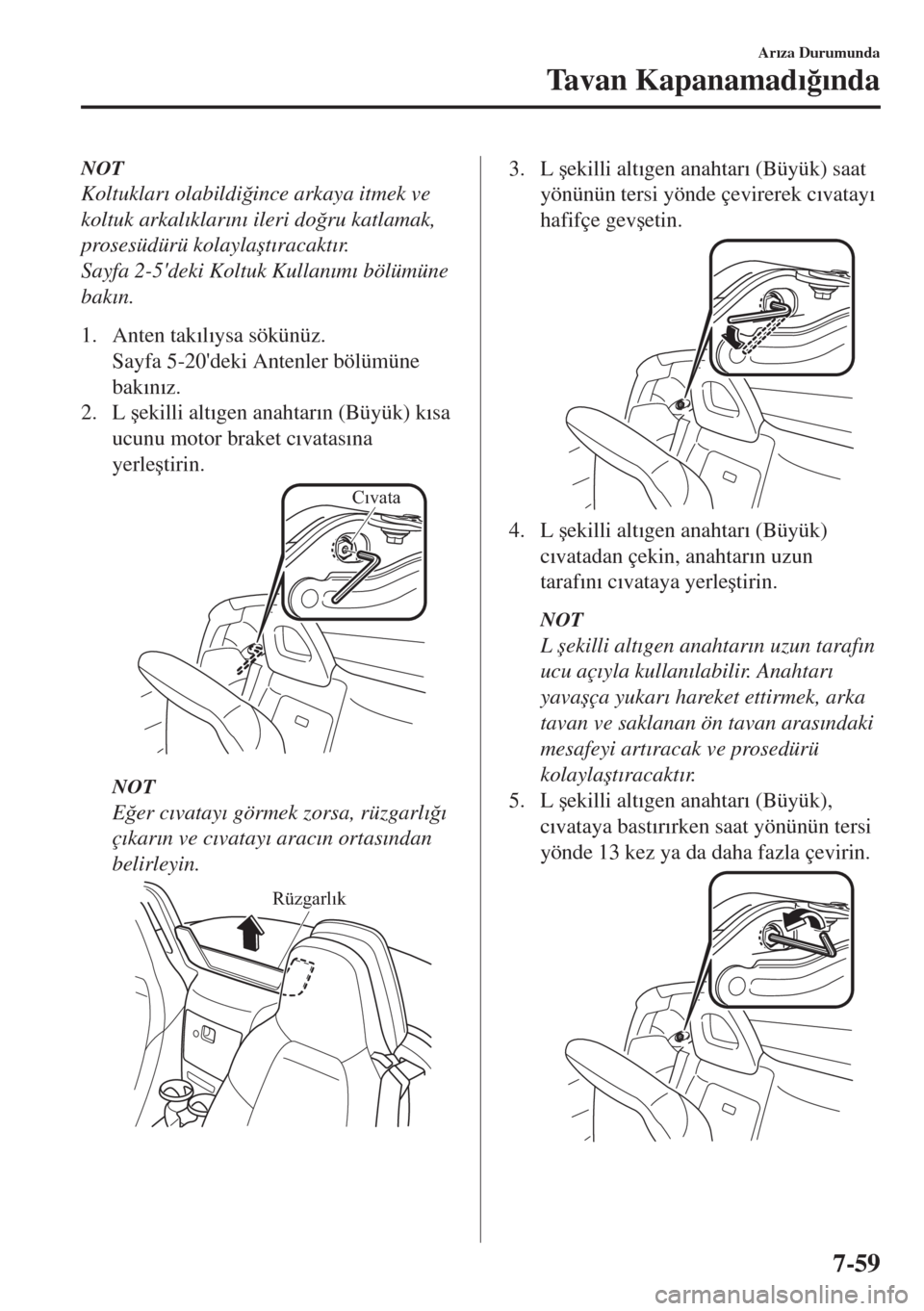

2017 MAZDA MODEL MX-5 Kullanım Kılavuzu (in Turkish)

NOT
KoltuklarÕ olabildi÷ince arkaya itmek ve
koltuk arkalÕklarÕnÕ ileri do÷ru katlamak,
prosesüdürü kolaylaútÕracaktÕr.
Sayfa 2-5'deki Koltuk KullanÕmÕ bölümüne
bakÕn.
1. Anten takÕlÕysa sökünüz.
Sayfa 5-20'deki Antenler bölümüne
bakÕnÕz.
2. L úekilli altÕgen anahtarÕn (Büyük) kÕsa
ucunu motor braket cÕvatasÕna
yerleútirin.
Cıvata
NOT
E÷er cÕvatayÕ görmek zorsa, rüzgarlÕ÷Õ
çÕkarÕn ve cÕvatayÕ aracÕn ortasÕndan
belirleyin.
Rüzgarlık
3. L úekilli altÕgen anahtarÕ (Büyük) saat
yönünün tersi yönde çevirerek cÕvatayÕ
hafifçe gevúetin.
4. L úekilli altÕgen anahtarÕ (Büyük)
cÕvatadan çekin, anahtarÕn uzun
tarafÕnÕ cÕvataya yerleútirin.
NOT
L úekilli altÕgen anahtarÕn uzun tarafÕn
ucu açÕyla kullanÕlabilir. AnahtarÕ
yavaúça yukarÕ hareket ettirmek, arka
tavan ve saklanan ön tavan arasÕndaki
mesafeyi artÕracak ve prosedürü
kolaylaútÕracaktÕr.
5. L úekilli altÕgen anahtarÕ (Büyük),
cÕvataya bastÕrÕrken saat yönünün tersi
yönde 13 kez ya da daha fazla çevirin.
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-59

NOT
•CÕvata tamamen çÕkartÕlamaz.
•E÷er cÕvatayÕ döndürmek zorsa, 3.
adÕmÕ birkaç kez tekrar edin.
6. Teli, ba÷lantÕ pimine úekilde
gösterildi÷i gibi takÕnÕz.
7. Bir kiúi arka arka tavanÕ aúa÷Õ do÷ru
iterken, bir baúka kiúi bir mandal sesi
duyulana ve arka tavan kilidi açÕlana
kadar teli çeker.
Kilitli
Bağlantı
PimiKablo
Kilit Açık
8. Di÷er taraf için de yanÕ iúlemleri
tekrarlayÕnÕz.
9. AracÕn iki yanÕnda dururken, arka
tavanÕ durana kadar kaldÕrÕn ve sol ve
sa÷ taraflarÕnÕn yüksekli÷ini
olabilidi÷ince paralel tutmaya çalÕúÕn.
DøKKAT
¾Arka tavan tam olarak açılmadan
elinizden bırakmayın. Çok erken
bırakılırsa arka tavan düşebilir ve
yaralanmalara neden olabilir.
¾Arka tavanı zorla kaldırmaya
çalışmayınız. Eğer arka tavan kilidi
açılmadan zorla kaldırılmaya
çalışırsa, araç parçalarına zarar
verebilir.
¾Arka tavanı, sağ ve sol yüksekliklerini
olabildiğince paralel tutmaya
çalışarak kaldırın. Eğer arka tavan,
sağ ya da sol yüksekliği eğik bir
şekilde kaldırılırsa, bu durum
bağlantı mekanizmasını deforme
edebilir.
Ön tavanÕn kapanmasÕ
DøKKAT
¾İşlemin bazı adımları vücudunuzun
gergin bir şekilde kalmasını gerektirir,
çok fazla gerilme olması halindebu
durum yaralanmalara neden olabilir.
¾İşlemi çok dikkatli bir şekilde, ön tavanı
kapatırken
ellerinizi ve parmaklarınızı
mekanizmaya kaptırmadan
gerçekleştirin. Aksi takdirde, elleriniz ya
da parmaklarınız yaralanabilir.
¾Tavan döşemesinin kaldırılması da bu
prosedüre dahildir ancak aracı hiçbir
zaman tavan
döşemesi olmadan
sürmeyin. Tavan döşemesi olmadan
aracın sürülmesi kanunen yasaktır.
Prosedürü doğru bir şekilde uygulamak
için talimatları izleyin.
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-60

1. AracÕn iki yanÕnda dururken, ön
tavanÕn ön ve arka kÕsÕmlarÕnÕ tutun ve
ön tavanÕ yukarÕ do÷ru çekin.
2. Ön tavanÕn arka kÕsmÕndaki elinizi ön
kÕsma geçirin ve ön tavanÕ ileri do÷ru
itin.
3. Tamamen kapanmadan önce ön tavanÕ
itmeyi bÕrakÕn.
NOT
Bir sonraki adÕm, ön tavan tamamen
kapalÕyken gerçekleútirilemez.
4. Sa÷ ve sol taraftaki ba÷lantÕ
kapaklarÕnÕ elinizle iterek çÕkarÕn.
Bağlantı kapağı
5. Ba÷lantÕ elemanlarÕnÕ ve tavan
döúemesini çÕkarÕn.
6. Ön tavanÕn ön tarafÕna aracÕn dÕúÕndan
hafifçe bastÕrarak ön tavanÕ tamamen
kapatÕn.
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-61

7. AltÕgen anahtarÕn (Küçük) kÕsa ucunu
diúliye (alet takÕmÕ) yerleútirin ve
monte edin.
L şekilli altıgen
anahtar (Küçük)Dişli (alet takımı)
8. Diúlinin (alet takÕmÕ) ucunu, diúli
aletine altÕgen anahtar takÕlÕyken üst
kilit motor diúlisinin yanÕndaki deli÷e
yerleútirin.
Üst kilit motor
dişlisi
Dişli (alet takımı)
DøKKAT
Dişliyi (alet takımı), üst kilit motor
dişlisiyle tutturulana kadar yerleştirin.
Eğer dişli (alet takımı) güvenli bir
şekilde
yerleştirilmezse,
yerinden
çıkabilir ve zarar
görebilir.
9. AltÕgen anahtarÕ döndürün ve kancayÕ
kilitleme yönüne do÷ru hareket ettirin,
böylece tavan döúemesinin kancaya
ba÷lanmasÕ için açÕlmasÕnÕ sa÷layacak
yeterli alan sa÷lanmÕú olur.
Kilit
Açık
Kilit Açık
KilitliKilitli
NOT
Diúliyi (alet takÕmÕ) döndürmek, motor
direnci nedeniyle biraz çaba gerektirir.
AltÕgen anahtarÕ yavaúça kullanÕn.
10. KancayÕ, tavan döúemesinin açÕklÕ÷Õna
yerleútirin.
Kanca
Tavan döşemesi
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-62

11. AltÕgen anahtarÕ (Küçük) ve diúliyi
(alet takÕmÕ) saat yönünün tersine
do÷ru çevirin ve kancayÕ araç
kaportasÕnÕn yanÕna takÕn.
NOT
Diúlinin (alet takÕmÕ) onuncu diúi
braketle temas etti÷inde üst kilit kolu
aracÕn kaportasÕna tamamen ba÷lanÕr
(kilitli durum).
Dişli (alet takımı)
Mesnet
12. Tavan döúemesinin arka ucunu, tavan
döúemesinin açÕklÕ÷Õna mafsallanmÕú
bir úekilde kaldÕrÕn.
13.øki yerde ba÷lantÕ elemanÕ kullanarak
tavan döúemesini ön tavana yerleútirin.
NOT
Tavan döúemesinin önünde beú yerde
bulunan ba÷lantÕ elemanlarÕ ba÷lanmaz.
Ba÷lantÕ elemanlarÕnÕ kaybetmeyin çünkü
bunlar Mazda Yetkili Servisinde bakÕm
sÕrasÕnda gereklidir.
14. Sol ve sa÷ ba÷lantÕ kapaklarÕnÕ aracÕn
içinden do÷ru yerleútirin.
Bağlantı kapağı
Arka tavanÕn kapanmasÕ
DøKKAT
¾Arka tavanı yavaşça kapatın. Eğer arka
tavan aniden kapatılırsa, eliniz ya da
vücudunuzun diğer parçaları sıkışabilir
ve ciddi bir yaralanmaya neden olabilir.
¾Arka tavanı zorla itmeye çalışmayın.
Arka tavanı zorla
itmek, araç parçalarına
zarar verir.
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-63

1.øpi ikiye katlayÕn ve arka tavanÕn
ba÷lantÕ pimine kancayla tutturun.
İpBağlantı pimi
2. Di÷er taraf için de yanÕ iúlemleri
tekrarlayÕnÕz.
3. AracÕn her iki tarafÕnda duran birer
yetiúkin ile arka tavanÕ eúit úekilde
kapatÕnÕz.
DøKKAT
Arka tavanı, sağ ve sol konumunu
olabildiğince paralel tutmaya çalışarak
kapatın. Eğer arka tavan, sağ ya da sol
yüksekliği eğik bir şekilde kapatılırsa, bu
durum bağlantı mekanizmasını
deforme edebilir.
4.øpin kancadan çÕkmamasÕ için bir elle
ipi hafifçe çekerken arka tavanÕ
yavaúça kapatÕn.
İp
NOT
Arka tavan ve bagaj arasÕndaki
açÕklÕktan ipi arkaya do÷ru
yönlendirin.
5. Bir kiúi arka tavanÕ aúa÷Õ do÷ru iterken
di÷er bir kiúi klik sesi duyulana kadar
aracÕn arkasÕna do÷ru ipi sert bir
úekilde çeker.
İp
NOT
•Arka tavan, ipin braket oyu÷unun
arkasÕnda kancalandÕ÷Õ yer, aracÕn
içinden bakÕldÕ÷Õnda aracÕn arkasÕna
do÷ru, úekilde gösterildi÷i gibi ise
arka tavan tamamen kilitlenmiú
demektir.
İp
Bağlantı pimi
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-64

•E÷er arka tavan tamamen
kilitlenmezse, uzaktan bÕrakma
dü÷mesi (mevcut ise), elektrikli
bagaj açma cihazÕ ya da uzaktan
kumanda üzerindeki bagaj
dü÷mesine basÕlsa bile bagaj
açÕlmayacaktÕr.
6. Di÷er taraf için de yanÕ iúlemleri
tekrarlayÕnÕz.
7. BagajÕ açÕn ve ipi bagaj kancasÕna
ba÷layÕn.
Mafsal
İp
8. Di÷er taraftaki ip üzerinde de aynÕ
iúlemleri gerçekleútiriniz.
9. Bagaj kapa÷ÕnÕ kapatÕnÕz.
øúlemi tamamladÕktan sonra
øúlemi tamamladÕktan sonra en kÕsa süre
içerisinde tavanÕ kontrol ettirmek üzere
Yetkili Mazda Servisi’ne gidiniz.
UYARI
Tavanı Yetkili Mazda Servisi’ne kontrol
ettirmeden önce aracınızı 40 km/ s veya
daha düşük hızla kullanınız:
Araç hareket halindeyken ön tavan
açılabilir ve kazaya neden olabilir.
ArÕza Durumunda
Tavan KapanamadÕ÷Õnda
7-65
