2017 MAZDA MODEL CX-5 Brukerhåndbok (in Norwegian)

tFremgangsmåte for tilbakestilling av bilens motorstyringsenhet
MERKNAD
Denne fremgangsmåten er beregnet på biler med SKYACTIV-D 2.2 og biler med
SKYACTIV-G 2.0 eller SKYACTIV-G 2.5 som har innstillingen fleksibelt vedlikehold av
motorolje.
Etter å ha skiftet motorolje, må du få et verksted, for eksempel et autorisert Mazda-verksted,
til å utføre initialiseringen (tilbakestilling av motoroljedata) av den registrerte verdien. Hvis
verdien som er registrert av datamaskinen ikke initialiseres, kan det hende at
skiftenøkkelindikatorlampen ikke slukker, eller den kan bli tent tidligere enn normalt.
MERKNAD
Initialiseringen (tilbakestillingen av oljedata) av den registrerte verdien kan utføres med
følgende fremgangsmåte:
1. Slå AV tenningen.
2. Slå PÅ tenningen med knappen for instrumentbelysning trykket inn. Trykk og hold inne
knappen for instrumentbelysning i omtrent 5 sekunder inntil hovedvarsellampen
blinker.

Knott for dashbordbelysning
3. Når hovedvarsellampen har blinket i flere sekunder er initialiseringen fullført.
Vedlikehold og pleie
Vedlikehold utført av eier
6-27

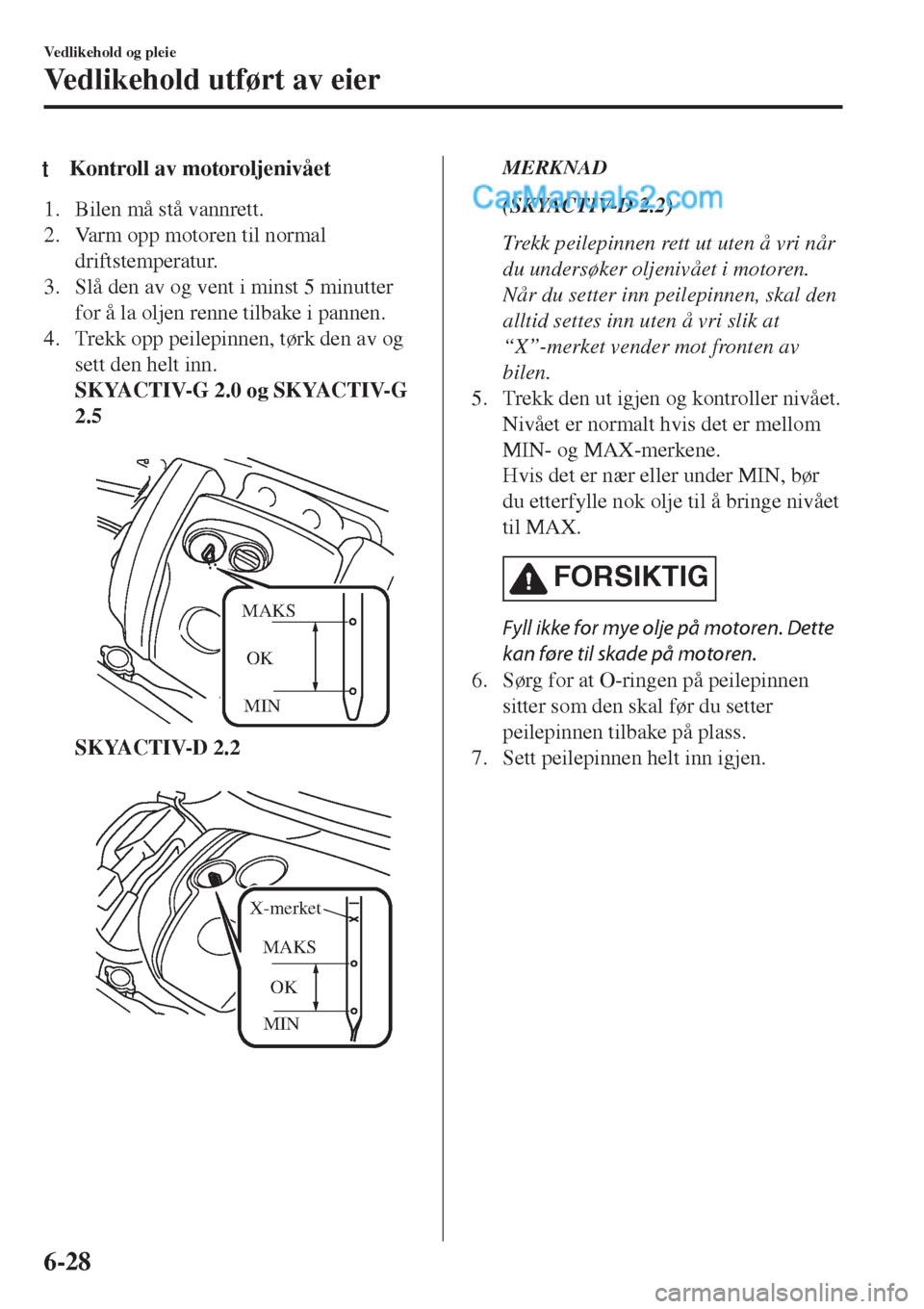

tKontroll av motoroljenivået
1. Bilen må stå vannrett.
2. Varm opp motoren til normal
driftstemperatur.
3. Slå den av og vent i minst 5 minutter
for å la oljen renne tilbake i pannen.
4. Trekk opp peilepinnen, tørk den av og
sett den helt inn.
SKYACTIV-G 2.0 og SKYACTIV-G
2.5

MAKS
OK
MIN
SKYACTIV-D 2.2

MINOK MAKS X-merket
MERKNAD
(SKYACTIV-D 2.2)
Trekk peilepinnen rett ut uten å vri når
du undersøker oljenivået i motoren.
Når du setter inn peilepinnen, skal den
alltid settes inn uten å vri slik at
“X”-merket vender mot fronten av
bilen.
5. Trekk den ut igjen og kontroller nivået.
Nivået er normalt hvis det er mellom
MIN- og MAX-merkene.
Hvis det er nær eller under MIN, bør
du etterfylle nok olje til å bringe nivået
til MAX.
FORSIKTIG
Fyll ikke for mye olje på motoren. Dette
kan føre til skade på motoren.
6. Sørg for at O-ringen på peilepinnen
sitter som den skal før du setter
peilepinnen tilbake på plass.
7. Sett peilepinnen helt inn igjen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-28

Kjølevæske
tKontroll av kjølevæskenivå
ADVARSEL
Ikke bruk fyrstikker eller åpn e flam m er i
motorrommet. IKKE ETTERFYLL
KJØLEVÆSKE NÅR MOTOREN ER VARM:
En varm motor er farlig. Hvis motoren har
vært i gang, kan deler av motorrommet bli
meget varme. Du kan få forbrenninger.
Undersøk kjølevæskenivået forsiktig i
kjølevæskebeholderen uten å åpne den.
Kjør av veien til et trygt sted, slå av
tenningsbryteren og sørg for at viften ikke
går før du prøver å arbeide nær kjøleviften:
Å arbeide nær en kjølevifte som er i gang, er
farlig. Viften kan fortsette å gå i det
uendelige selv om motoren er stanset og
temperaturen i motorrommet er høy. Du
kan bli truffet av viften og bli alvorlig
skadet.
Ikke ta av lokkene på
kjølesystemet når motoren og radiatoren
er overopphetet.
Når motoren og radiatoren er varme, kan
skåldende kjølevæske og damp skyte ut
under trykk og forårsake alvorlig skade.
MERKNAD
Skifte av kjølevæske bør utføres av et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Kontroller nivået på frost- og kjølevæske i
tanken minst én gang i året – ved starten
av vintersesongen – og før du reiser til
steder der temperaturen kan synke under
frysepunktet.

Kontroller tilstanden og skjøtene på alle
slanger i kjølesystemet og varmeapparatet.
Skift ut alle som har buler eller som har
forvitret.

Kjølevæsken bør være på full i radiatoren
og mellom F og L-merkene i
kjølevæsketanken når motoren er kald.
SKYACTIV-G 2.0 og SKYACTIV-G 2.5

SKYACTIV-D 2.2

Vedlikehold og pleie
Vedlikehold utført av eier
6-29

Hvis det er på eller nær L, må du fylle nok
kjølevæske på kjølevæsketanken til å gi
frost- og rustbeskyttelse og til å bringe
nivået til F.
Stram lokket på kjølevæsketanken
forsvarlig etter å ha fylt på kjølevæske.
FORSIKTIG
¾Kjølevæske er skadelig for lakk.
Skyll den raskt av hvis det blir søl.
¾Hvis det står et "FL22"-merke på eller nær
lokket til kjølesystemet, anbefales FL22
ved skifte av kjølevæske. Bruk av annen
kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og
kjølesystemet.

Hvis kjølevæskebeholderen er tom, eller
det er nødvendig å etterfylle kjølevæske
ofte, må du kontakte et verksted, vi
anbefaler et autorisert Mazda-verksted.
Bremse-/clutchvæske
ttKontrollere bremse-/
clutchvæskenivå
ADVARSEL
Hvis det er lite bremse-/clutchvæske, må du
få undersøkt bremsene:
Et lavt bremse-/clutchvæskenivå er farlig.
Et lavt nivå kan indikere slitasje på
bremsebelegget eller en lekkasje i
bremsesystemet. Dette kan forårsake at
bremsene svikter og føre til en ulykke.
Bremsene og clutchen drar væske fra
samme beholder.
Sjekk væskenivået i beholderen med jevne
mellomrom. Det skal holdes mellom
“MAX”- og “MIN”- strekene.
Nivået synker normalt med akkumulert
kjøredistanse, en tilstand som er forbundet
med slitasje av bremse- og clutchbelegg.
Hvis det er meget lavt, må du få bremse-/
clutchsystemet kontrollert av et verksted,
vi anbefaler et autorisert Mazda-verksted.
Modell med venstreratt
Vedlikehold og pleie
Vedlikehold utført av eier
6-30

Modell med høyrerattSpylevæske for vinduer og
frontlykter
ttKontrollere spylevæskenivå
ADVARSEL
Bruk bare spylevæske eller rent vann i
beholderen.
Å bruke frostvæske beregnet på radiatoren
som spylevæske, er farlig. Hvis den sprutes
på frontruten, vil den gjøre den skitten og
redusere sikten. Dette kan føre til en ulykke.
Kontroller væskenivået i
spylevæskebeholderen og fyll på væske
etter behov.

L F
Toppen av flottøren skal være mellom F
og L.

Bruk rent vann hvis du ikke har
spylevæske.
Men bruk bare spylevæske i kaldt vær for
å forhindre at det fryser til is.
MERKNAD
Spylevæske for front- og bakruten forsynes
fra samme tank.
Vedlikehold og pleie
Vedlikehold utført av eier
6-31

Karosserismøring
Alle bevegelige deler i karosseriet, som
for eksempel dør- og panserhengsler, bør
smøres hver gang du skifter olje. Bruk et
frostsikkert smøremiddel på låsene i kaldt
vær.

Sørg for at panserets sperrelås forhindrer
panseret fra å åpne når primærlåsen løses
ut.
Viskerblader
FORSIKTIG
¾Varm voks som påføres av
bilvaskautomater, er kjent for å påvirke
viskerens evne til å rengjøre vinduer.
¾For å forhindre skade på viskerbladene,
ikke bruk bensin, parafin, malingtynner
eller oppløsningsmidler på eller nær dem.
¾Når viskerspaken står i AUTO-stillingen
og tenningen er skrudd PÅ, kan viskerne
begynne å bevege seg automatisk i
følgende tilfeller:
¾Hvis frontruten over regnsensoren
berøres.
¾Hvis frontruten over regnsensoren
tørkes med en klut.
¾Hvis frontruten slås med en hånd eller
annen gjenstand.
¾Hvis regnsensoren slås med en hånd
eller annen gjenstand innenfra bilen.
Vær forsiktig slik at du ikke får hender
eller
fingre i klem, da dette kan føre til
skade på deg eller viskerne. Når du
vasker eller utfører service på bilen, må
du sørge for at viskerspaken står i
OFF-stilling (av).
Kontaminasjon av enten frontruten eller
viskerbladene med fremmedlegemer kan
redusere viskernes effektivitet. Vanlige
kilder er insekter, kvae og
varmvoksbehandlinger som brukes av
noen kommersielle bilvaskautomater.

Hvis bladene ikke visker som de skal, bør
du rengjøre vinduet og bladene med et
godt vaskemiddel og så skylle grundig
med rent vann. Gjenta etter behov.
Vedlikehold og pleie
Vedlikehold utført av eier
6-32

tSkifte ut viskerblader for frontruten
Når viskerne ikke lenger gjør en god jobb,
er de antagelig slitte eller har sprekker.
Skift dem ut.
FORSIKTIG
¾For å forhindre skade på viskerarmene
og andre komponenter bør du ikke
bevege viskeren med hånden.
¾Ikke bøy bladgummien unødvendig når
du skifter den ut. Ellers kan
metallavstiveren i bladet bli deformert
og det kan ha en negativ effekt på
virkemåten til vindusviskeren.
MERKNAD
Når du skal heve begge viskerarmer må du
heve viskerarmen på førersiden først. Når
du skal senke viskerarmene, må du senke
viskerarmen på passasjersiden sakte først
mens du støtter den med hånden. Å senke
viskerarmene med kraft kan skade
viskerarm og -blad, og kan føre til riper
eller sprekker i frontruten.
1. Hev viskerarmen.
FORSIKTIG
For å forhindre skade på frontruten må
du legge viskerarmen ned forsiktig, ikke
la den klappe ned på frontruten.
2. Skyv bladkomponenten i pilens retning
mens du trykker på klaffen på
viskerarmen for å fjerne
bladkomponenten fra viskerarmen.

3. Trekk bladgummien i pilens retning og
skyv den til en stilling der du kan
kontrollere sporet i bladholderen.

Spor
Vedlikehold og pleie
Vedlikehold utført av eier
6-33

4. Trekk enden på bladgummien ut av
sporet i bladholderen i pilens retning
og fjern bladgummien fra
bladholderen.

Spor
5. Sett enden på den nye bladgummien
inn i sporet i bladholderen inntil den
kommer i kontakt med enden på
bladholderen.

Spor
Vedlikehold og pleie
Vedlikehold utført av eier
6-34
