2017 Lexus IS300h Navigace manuální (in Czech)

241
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
1Zastavte vozidlo v níže popsané poloze
a narovnejte volant.
 Poloha, ve které stojíte rovnoběžně se silni-
cí (nebo okrajem silnic e), a ve které je me-
zera mezi vaším vozidlem a zaparkovaným
vozidlem přibližně 1 m
 Poloha, ve které jste o polovinu délky vozi-
dla před zaparkovaným vozidlem
 Zhruba polovina délky vozidla
Požadované parkovací místo
Přibližně 1 m
Zaparkované vozidlo
Vaše vozidlo
PARKOVÁNÍ
Následující příklad popisuje postup pro
zacouvání na parkovací místo vpravo.
Pro zacouvání na parkovací místo vlevo
zaměňte ve všech krocích levou za pra-
vou a naopak.

242
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
2Přesuňte řadicí páku do polohy "R".
3Ujistěte se, že obrazovka zobrazuje
část za zadními koly zaparkovaného vo-
zidla, a zvolte .
 Pokud se tato oblast nezobrazuje, popo-
jeďte s vozidlem dopředu.
4S volantem v přímé poloze pomalu cou-
vejte do polohy, ve které černožlutý
svislý praporek překrývá zadní okraj za-
parkovaného vozidla. Pak vozidlo za-
stavte.
 Černožlutý svislý praporek
Couvejte s vozidlem do tohoto místa
5Otáčejte volantem při zastaveném vo-
zidle, až modrý obrys překryje parkova-
cí místo.
 Pokud je zobrazena prodloužená čára
z modrého obrysu, rovnoběžné asistenční
parkování je v činnosti.
 Modrý obrys
Černožlutý svislý praporek
Prodloužená čára

243
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
Otáčejte volantem
Černožlutý svislý praporek
Modrý obrys
UPOZORNĚNÍ
● Zkontrolujte, že uvnitř modrého obrysu
nejsou žádné překážky. Pokud jsou uvnitř modrého obrysu nějaké
překážky, nepoužívejte rovnoběžné asis-
tenční parkování.
● Když umísťujete modrý obrys na parkovací místo, ujistěte se, že prodloužená modrá
čára nepřekrývá pneu matiku vozidla za-
parkovaného před prázdným místem.
● Pokud prodloužená čára modrého obry- su překrývá zaparkované vozidlo, vaše
vozidlo je příliš blízko. Zkontrolujte, že
mezi vaším vozidlem a zaparkovaným vo- zidlem je mezera přibližně 1 m.
 Prodloužená čára překrývající kolo

244
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
6Držte volant v jeho současné poloze
acouvejte.
 Pokud při couvání pohnete volantem, asis-
tenční rovnoběžné parkování bude zruše-
no. Přesuňte řadicí páku mimo polohu "R"
a začněte znovu od bodu 1.
7Na obrazovce se objeví modrý oblouk.
Držte volant v jeho současné poloze
a pomalu couvejte. Zastavte, když se
modrý oblouk dotkne rohu parkovacího
místa.
 Modrý oblouk
UPOZORNĚNÍ
●Když couváte, buďte opatrní, abyste vozi- dlem nenarazili do nějakých překážek.
Couvejte s vozidlem pomalu.

245
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
Couvejte, přičemž držte volant v jeho sou- časné poloze
Modrý oblouk
Modrý oblouk se dotkne rohu v tomto místě
 Pokud budete couvat příliš rychle, může
dojít ke ztrátě synchronizace s rovnoběž-
ným asistenčním parkováním.
8Ponechte vozidlo zastavené, otočte vo-
lantem úplně doleva.
 Otáčejte volantem pouze tehdy, když vozi-
dlo stojí.
9Když se obrazovka změní, držte volant
v jeho současné poloze a couvejte.
10Když je vozidlo ro vnoběžně s vozovkou
nebo krajnicí, narovn ejte volant do pří-
mého směru.
Kontrolujte okolí vizuálně a použitím zr-
cátek, pak couvejte při použití vodicích
čar vzdálenosti pro orientaci a zastavte.
 Když je vozidlo přibližně v požadované
parkovací poloze, rovnoběžné asistenční
parkování je dokončeno.
UPOZORNĚNÍ
● Když couváte, buďte opatrní, abyste vozi-
dlem nenarazili do nějakých překážek.
Couvejte s vozidlem pomalu.
INFORMACE
● Může se stát, že navádění při rovnoběž-
ném asistenčním parkování nemusí být poskytnuto, když couváte velmi nízkou
rychlostí.
● Pokud je otevřen kufr, rovnoběžné asis-
tenční parkování bude přerušeno.

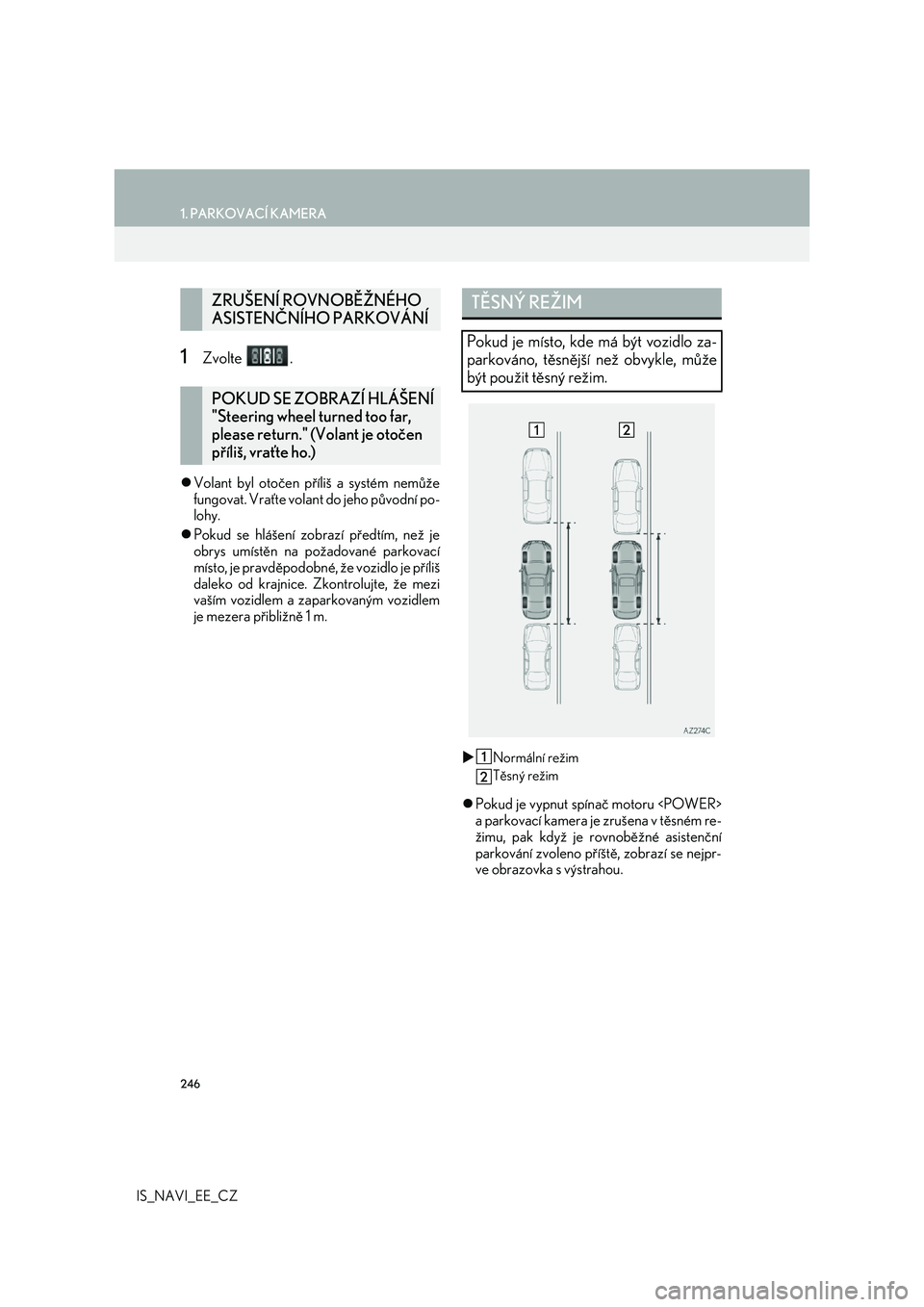

246
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
1Zvolte .
Volant byl otočen příliš a systém nemůže
fungovat. Vraťte volant do jeho původní po-
lohy.
 Pokud se hlášení zobrazí předtím, než je
obrys umístěn na požadované parkovací
místo, je pravděpodobné, že vozidlo je příliš
daleko od krajnice. Zkontrolujte, že mezi
vaším vozidlem a zaparkovaným vozidlem
je mezera přibližně 1 m.
 Normální režim
Těsný režim
 Pokud je vypnut spínač motoru
a parkovací kamera je zrušena v těsném re-
žimu, pak když je rovnoběžné asistenční
parkování zvoleno příště, zobrazí se nejpr-
ve obrazovka s výstrahou.
ZRUŠENÍ ROVNOBĚŽNÉHO
ASISTENČNÍHO PARKOVÁNÍ
POKUD SE ZOBRAZÍ HLÁŠENÍ
"Steering wheel turned too far,
please return." (V olant je otočen
příliš, vraťte ho.)
TĚSNÝ REŽIM
Pokud je místo, kde má být vozidlo za-
parkováno, těsnější než obvykle, může
být použit těsný režim.

247
1. PARKOVACÍ KAMERA
PERIFERNÍ MONITOROVACÍ SYSTÉM
IS_NAVI_EE_CZ
6
1V režimu rovnoběžného asistenčního
parkování zvolte .
2Potvrďte varování na výstražné obrazov-
ce. Pokud souhlasíte, zvolte "I agree"
(Souhlasím). Pro zr ušení těsného režimu
zvolte .
3Když je systém přep nut do těsného reži-
mu, indikátor na se rozsvítí.
 Pro přepnutí systému do normálního reži-
mu zvolte znovu .
OVLÁDÁNÍ V TĚSNÉM REŽIMU

248
1. PARKOVACÍ KAMERA
IS_NAVI_EE_CZ
5. POKYNY PRO PARKOVACÍ KAMERU
Postup seřízení obrazu pro obrazovku par-
kovací kamery je stejný jako postup pro se-
řízení obrazovky. ( S. 38)
OBLAST ZOBRAZENÁ
NA OBRAZOVCE
Parkovací kamera zobrazuje pohled od
nárazníku v zadní části vozidla.
Obrazovka
Zobrazovaná oblast
Rohy nárazníku
INFORMACE
● Oblast zobrazená na obrazovce se může
lišit podle podmínek orientace vozidla.
● Objekty, které jsou v blízkosti obou rohů
nárazníku nebo pod nárazníkem, nemo- hou být zobrazeny.
● Tato kamera používá speciální objektiv.
Vzdálenost, která se objeví na obrazovce,
se liší od skut ečné vzdálenosti.
● Předměty, které jsou umístěny výše než kamera, nemusí být zobrazeny na moni-
toru.
