2017 Lexus GS300h Handleiding (in Dutch)

545
8Voertuigspecificaties
GS450h_300h_OM_OM30F92E_(EE)
8-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.)...... 546
Informatie over brandstof....... 559
8-2. Persoonlijke
voorkeursinstellingen
Systemen met mogelijkheden
voor persoonlijke voor
keursinstellingen .......................561
8-3. Initialisatie
Te initialiseren onderdelen ...... 576
GS450h_300h_OM_OM30F92E_(EE).book Page 545 Tuesday, November 29, 2016 2:56 PM

5468-1. Specificaties
GS450h_300h_OM_OM30F92E_(EE)

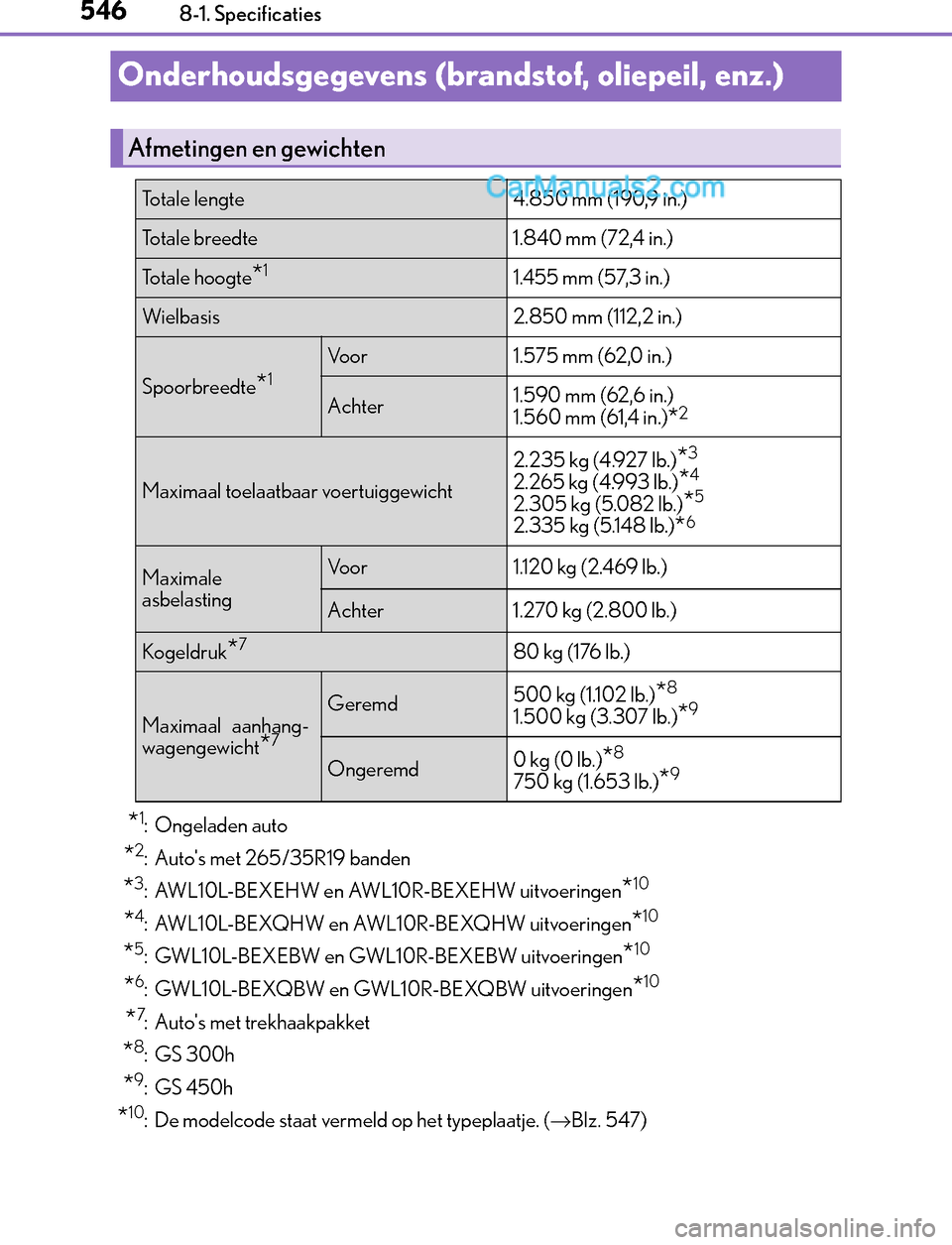

Onderhoudsgegevens (brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2:Auto's met 265/35R19 banden
*3: AWL10L-BEXEHW en AWL10R-BEXEHW uitvoeringen*10
*4: AWL10L-BEXQHW en AWL10R-BEXQHW uitvoeringen*10
*5: GWL10L-BEXEBW en GWL10R-BEXEBW uitvoeringen*10
*6: GWL10L-BEXQBW en GWL10R-BEXQBW uitvoeringen*10
*7: Auto's met trekhaakpakket
*8: GS 300h
*9:GS 450h
*10: De modelcode staat vermeld op het typeplaatje. (→Blz. 547)
Afmetingen en gewichten
Totale lengte 4.850 mm (190,9 in.)
Totale breedte 1.840 mm (72,4 in.)
Totale hoogte*11.455 mm (57,3 in.)
Wielbasis 2.850 mm (112,2 in.)
Spoorbreedte*1Voor 1.575 mm (62,0 in.)
Achter1.590 mm (62,6 in.)
1.560 mm (61,4 in.)*2
Maximaal toelaatbaar voertuiggewicht2.235 kg (4.927 lb.)
*3
2.265 kg (4.993 lb.)*4
2.305 kg (5.082 lb.)*5
2.335 kg (5.148 lb.)*6
Maximale
asbelastingVoor 1.120 kg (2.469 lb.)
Achter 1.270 kg (2.800 lb.)
Kogeldruk*780 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*7
Geremd500 kg (1.102 lb.)*8
1.500 kg (3.307 lb.)*9
Ongeremd0 kg (0 lb.)*8
750 kg (1.653 lb.)*9
GS450h_300h_OM_OM30F92E_(EE).book Page 546 Tuesday, November 29, 2016 2:56 PM

547
8 8-1. Specificaties
Voertuigspecificaties
GS450h_300h_OM_OM30F92E_(EE)

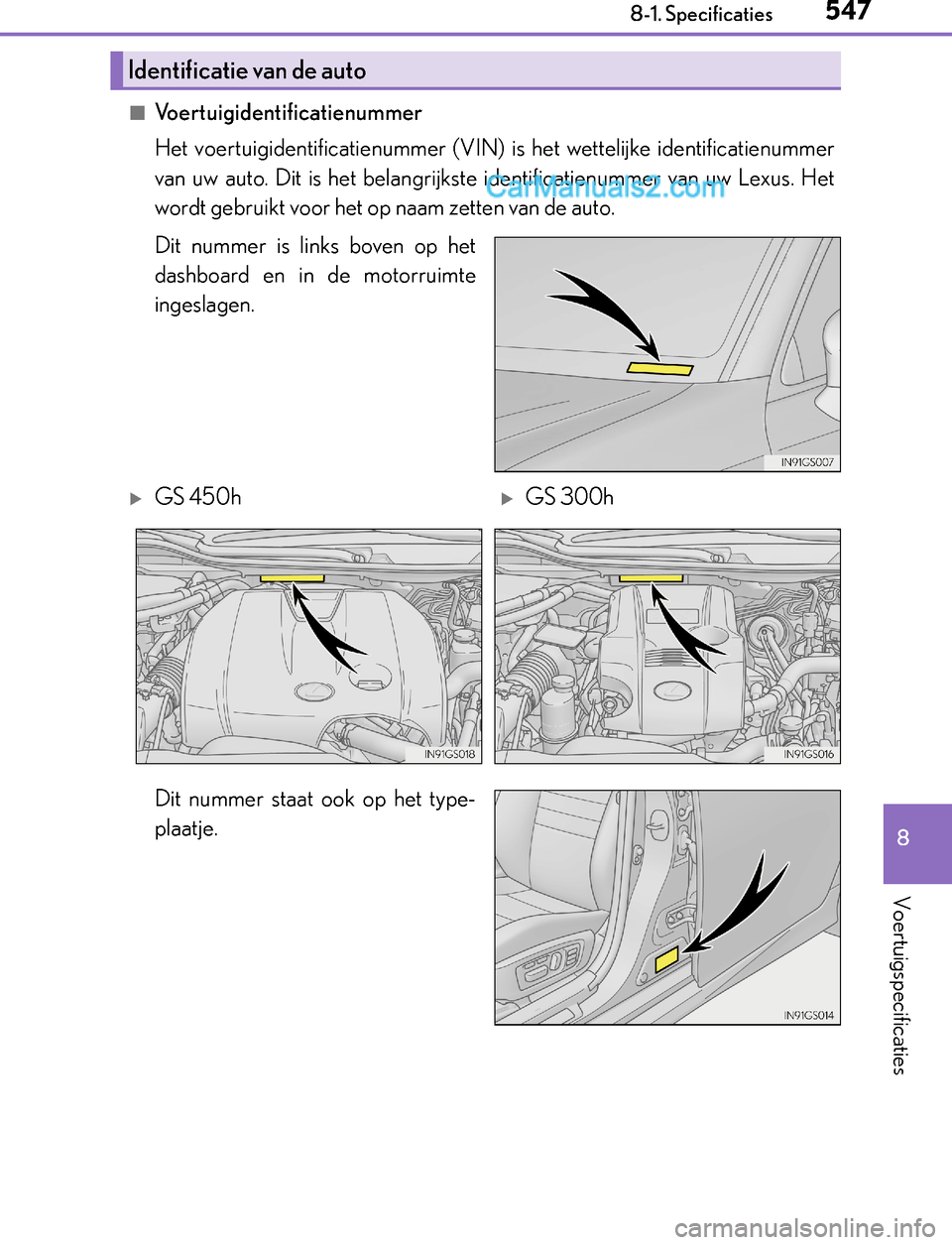

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste identificatienummer van uw Lexus. Het
wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is links boven op het
dashboard en in de motorruimte
ingeslagen.
Dit nummer staat ook op het type-
plaatje.
Identificatie van de auto
GS 450hGS 300h
GS450h_300h_OM_OM30F92E_(EE).book Page 547 Tuesday, November 29, 2016 2:56 PM

5488-1. Specificaties
GS450h_300h_OM_OM30F92E_(EE)

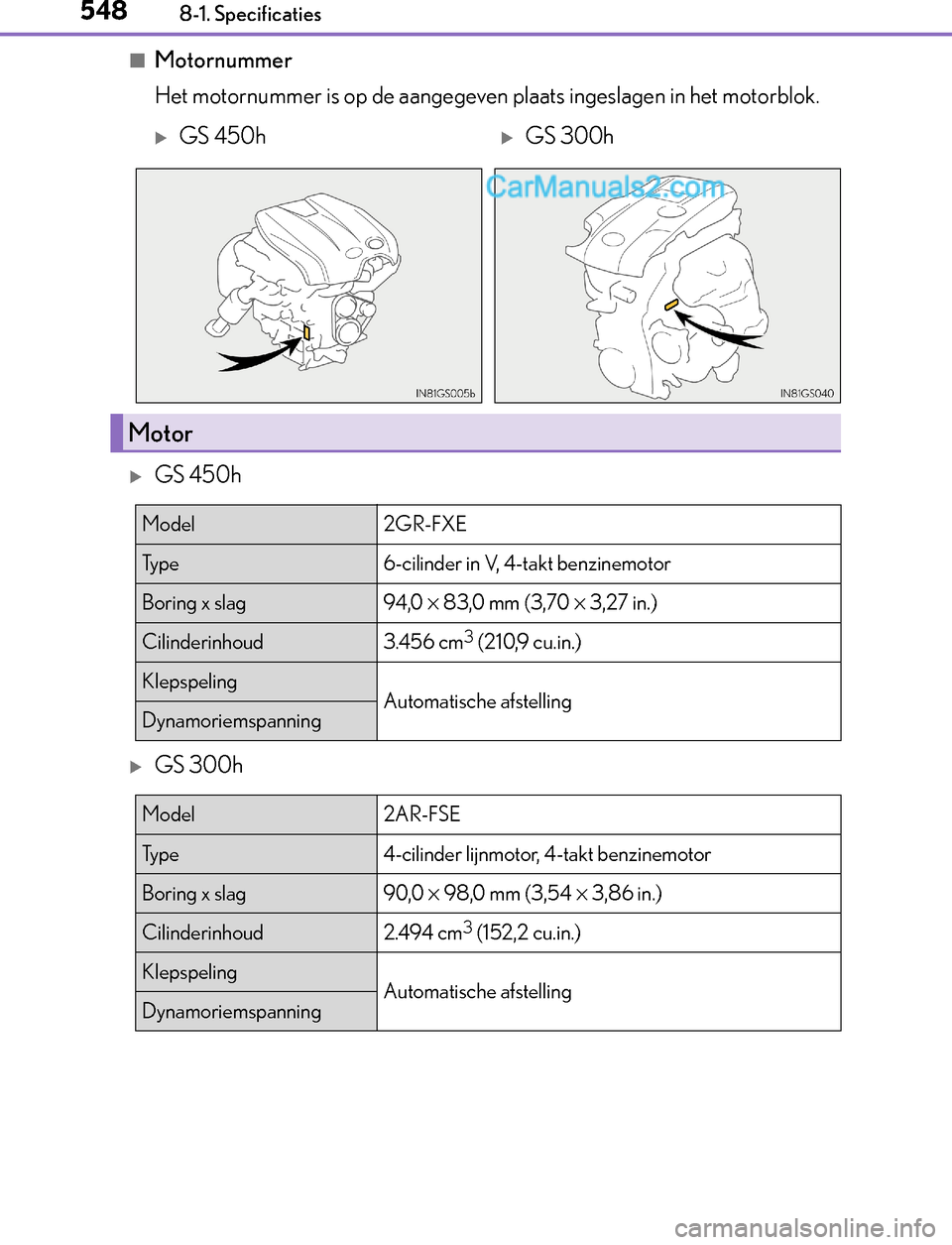

■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het motorblok.
GS 450h
GS 300h
GS 450hGS 300h
Motor
Model2GR-FXE
Ty p e6-cilinder in V, 4-takt benzinemotor
Boring x slag94,0 × 83,0 mm (3,70 × 3,27 in.)
Cilinderinhoud3.456 cm3 (210,9 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
Model2AR-FSE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 × 98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
GS450h_300h_OM_OM30F92E_(EE).book Page 548 Tuesday, November 29, 2016 2:56 PM

549
8 8-1. Specificaties
Voertuigspecificaties
GS450h_300h_OM_OM30F92E_(EE)

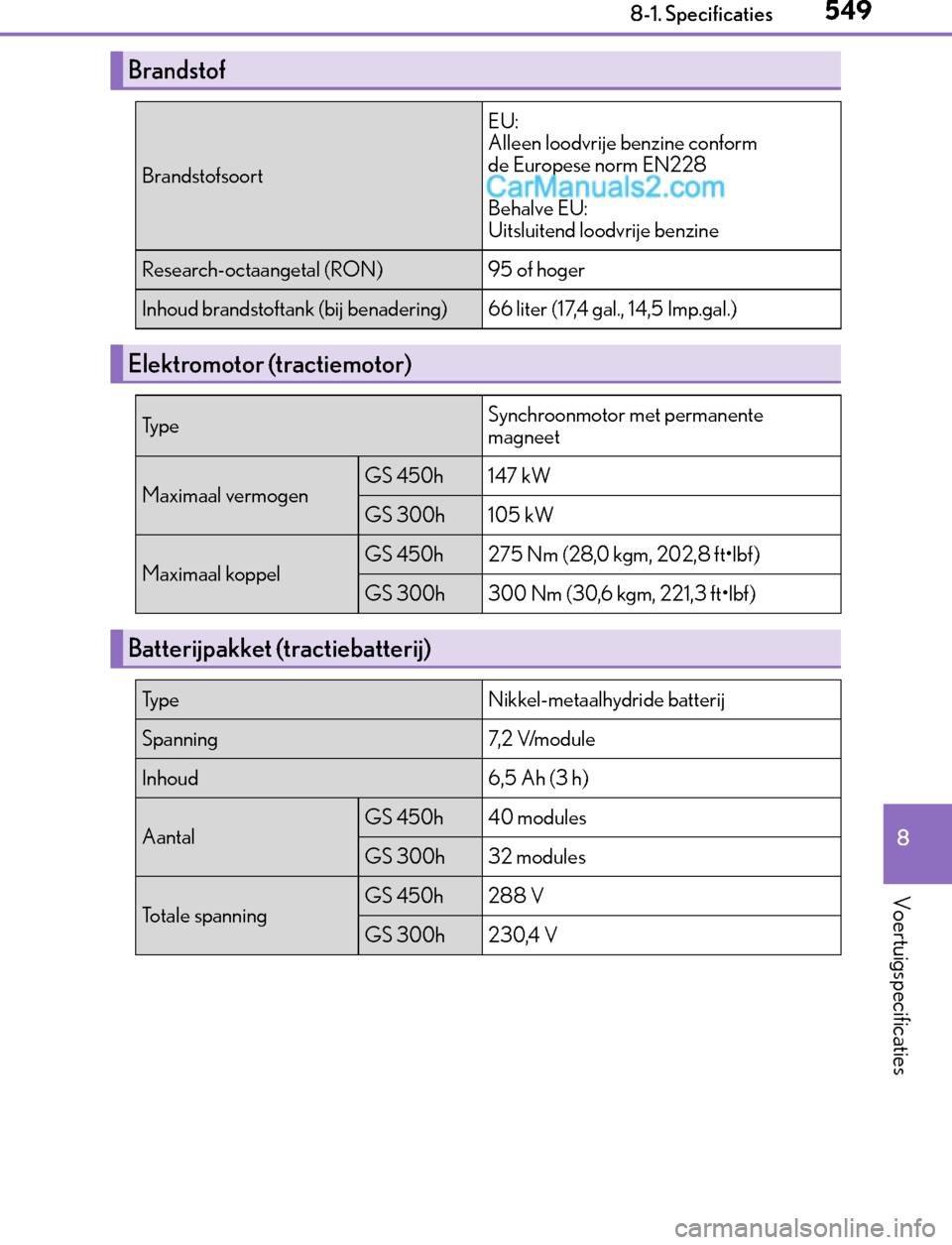

Brandstof
Brandstofsoort
EU:
Alleen loodvrije benzine conform
de Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal (RON)95 of hoger
Inhoud brandstoftank (bij benadering)66 liter (17,4 gal., 14,5 Imp.gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente
magneet
Maximaal vermogenGS 450h147 kW
GS 300h105 kW
Maximaal koppelGS 450h275 Nm (28,0 kgm, 202,8 ft•lbf)
GS 300h300 Nm (30,6 kgm, 221,3 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7, 2 V/m o d u l e
Inhoud6,5 Ah (3 h)
AantalGS 450h40 modules
GS 300h32 modules
Totale spanningGS 450h288 V
GS 300h230,4 V
GS450h_300h_OM_OM30F92E_(EE).book Page 549 Tuesday, November 29, 2016 2:56 PM

5508-1. Specificaties
GS450h_300h_OM_OM30F92E_(EE)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verver-
sen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het hybride-
systeem uit, wacht ten minste 5 minuten en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Lexus beveelt
het gebruik van originele Toyota-motorolie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Lexus is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-20. Dit is de beste keuze
voor een laag brandstofverbruik en
goede starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-30
gebruiken als SAE 0W-20 niet
beschikbaar is. Deze dient echter bij
de volgende verversing vervangen
te worden door SAE 0W-20.
Bij het gebruik van motorolie met
een viscositeit van SAE 10-30 of
hoger, kan het bij extreme kou voor-
komen dat de motor moeilijk start.
Daarom wordt dan motorolie met
een viscositeit van SAE 0W-W-20
of 5W-30 aanbevolen.

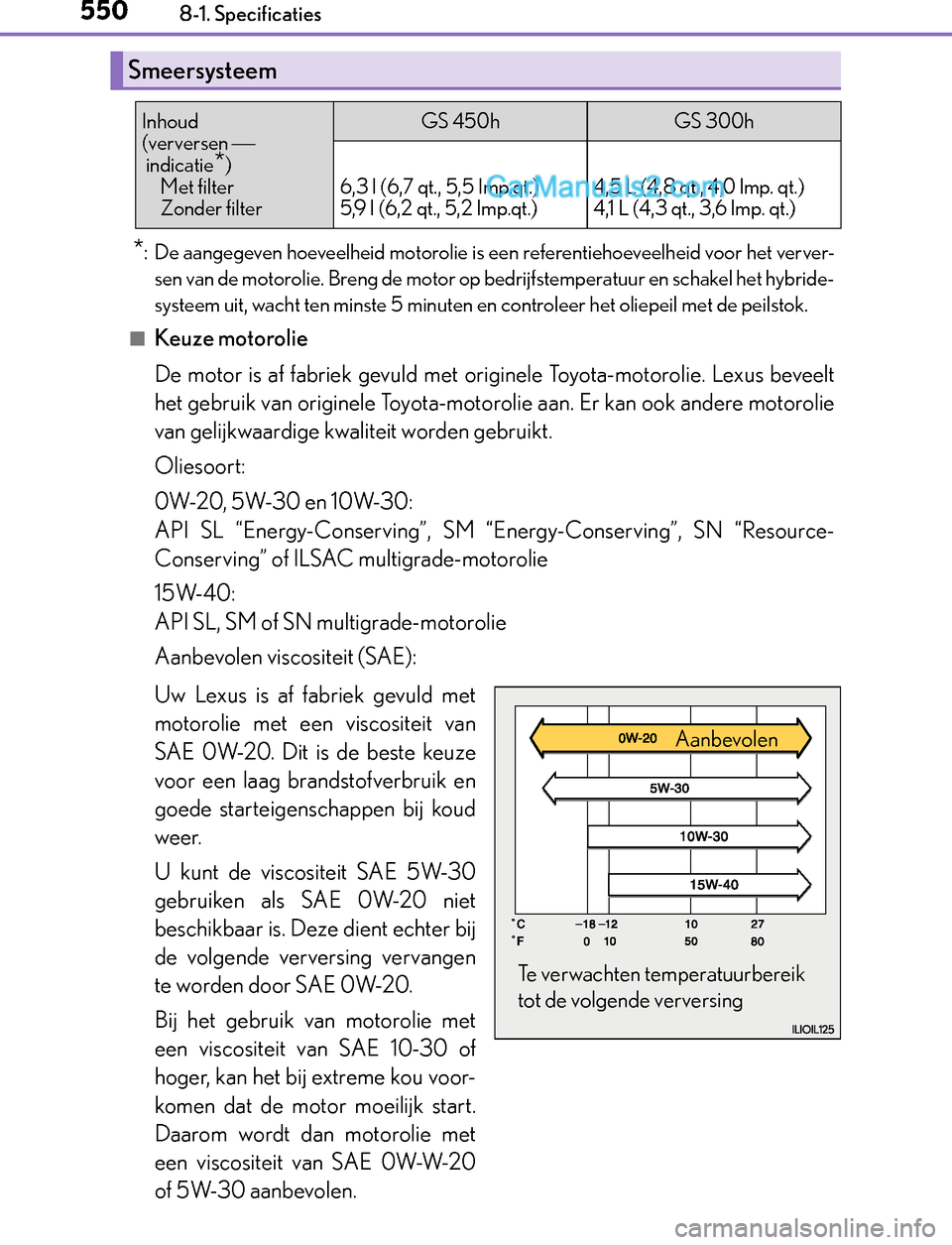

Smeersysteem
Inhoud
(verversen ⎯
indicatie
*)
Met filter
Zonder filter
GS 450hGS 300h
6,3 l (6,7 qt., 5,5 Imp.qt.)
5,9 l (6,2 qt., 5,2 Imp.qt.)4,5 L (4,8 qt., 4,0 lmp. qt.)
4,1 L (4,3 qt., 3,6 lmp. qt.)
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen
GS450h_300h_OM_OM30F92E_(EE).book Page 550 Tuesday, November 29, 2016 2:56 PM

551
8 8-1. Specificaties
Voertuigspecificaties
GS450h_300h_OM_OM30F92E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer. Olie met een lage waarde voor de W zorgt
dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt wanneer met hoge snelheden of met
veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van beide
bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN
geeft de kwaliteit van de motorolie
aan en is vastgesteld door API
(American Petroleum Institute).
Middelste deel: SAE 0W-20 geeft
de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Approval
Committee) staat op de voorzijde van de verpakking.
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 551 Tuesday, November 29, 2016 2:56 PM

5528-1. Specificaties
GS450h_300h_OM_OM30F92E_(EE)

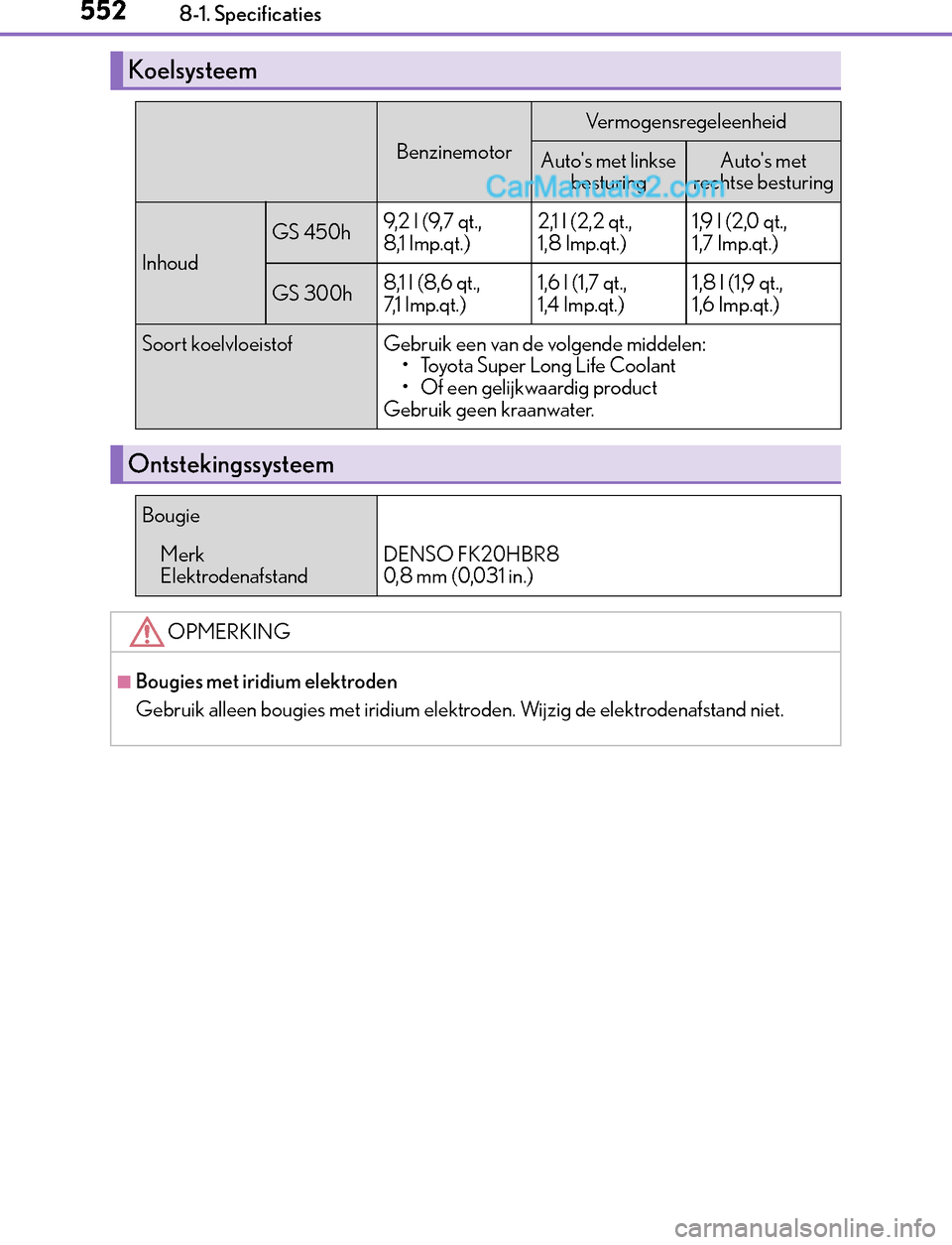

Koelsysteem
Benzinemotor
Vermogensregeleenheid
Auto's met linkse
besturingAuto's met
rechtse besturing
Inhoud
GS 450h9, 2 l ( 9,7 q t . ,
8,1 Imp.qt.)2,1 l (2,2 qt.,
1,8 Imp.qt.)1,9 l (2,0 qt.,
1,7 Imp.qt.)
GS 300h8,1 l (8,6 qt.,
7,1 I m p . q t . )1,6 l (1,7 qt.,
1,4 Imp.qt.)1,8 l (1,9 qt.,
1,6 Imp.qt.)
Soort koelvloeistofGebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougie
Merk
ElektrodenafstandDENSO FK20HBR8
0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
GS450h_300h_OM_OM30F92E_(EE).book Page 552 Tuesday, November 29, 2016 2:56 PM
