2017 Lexus GS300h Handleiding (in Dutch)

409 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

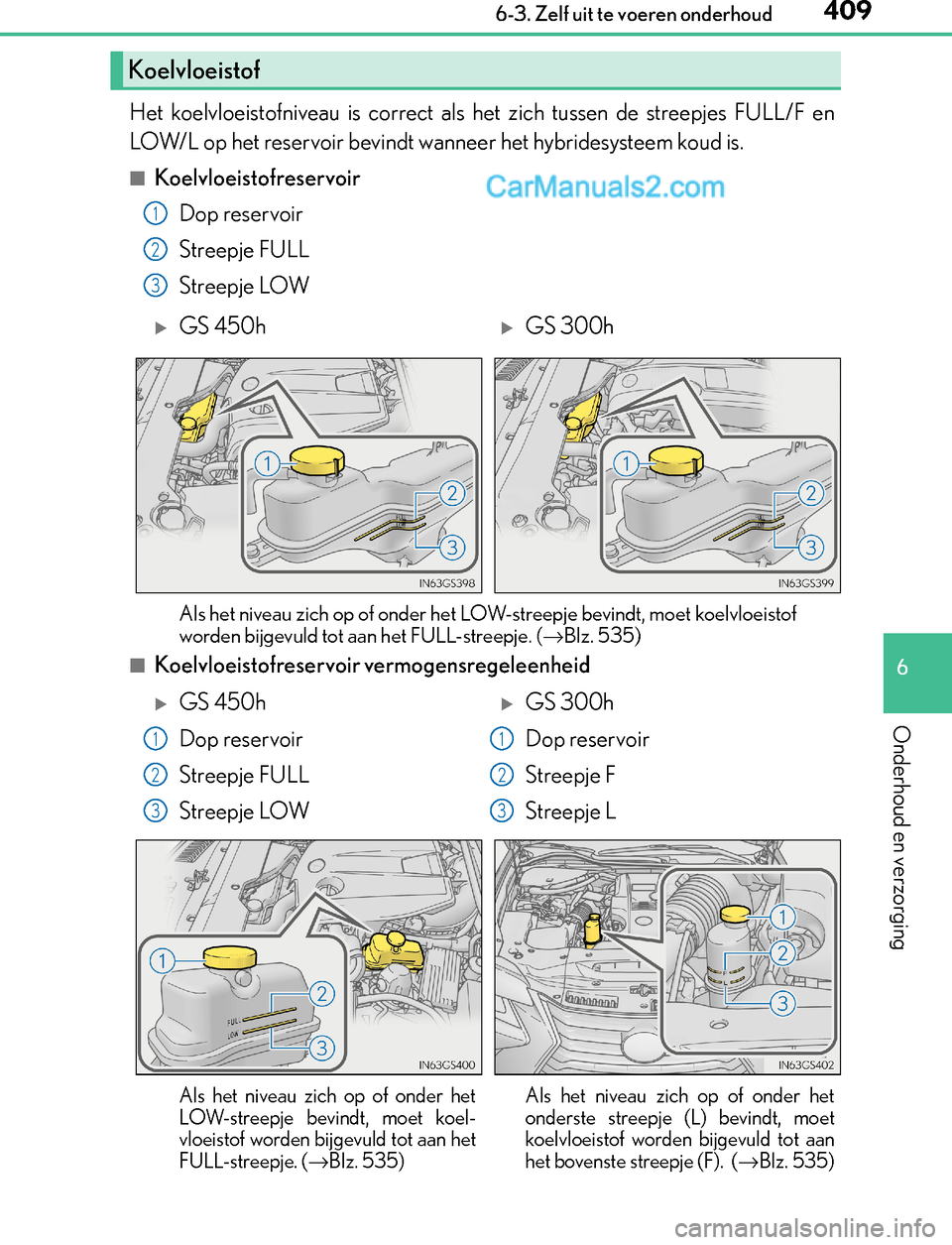

Het koelvloeistofniveau is correct als het zich tussen de streepjes FULL/F en
LOW/L op het reservoir bevindt wanneer het hybridesysteem koud is.
■Koelvloeistofreservoir
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje. (→Blz. 535)
■Koelvloeistofreservoir vermogensregeleenheid
Koelvloeistof
1
2
3
GS 450hGS 300h
GS 450hGS 300h
Dop reservoir
Streepje FULL
Streepje LOWDop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan het
FULL-streepje. (
→Blz. 535)Als het niveau zich op of onder het
onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (F). (→Blz. 535)
1
2
3
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 409 Tuesday, November 29, 2016 2:56 PM

4106-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

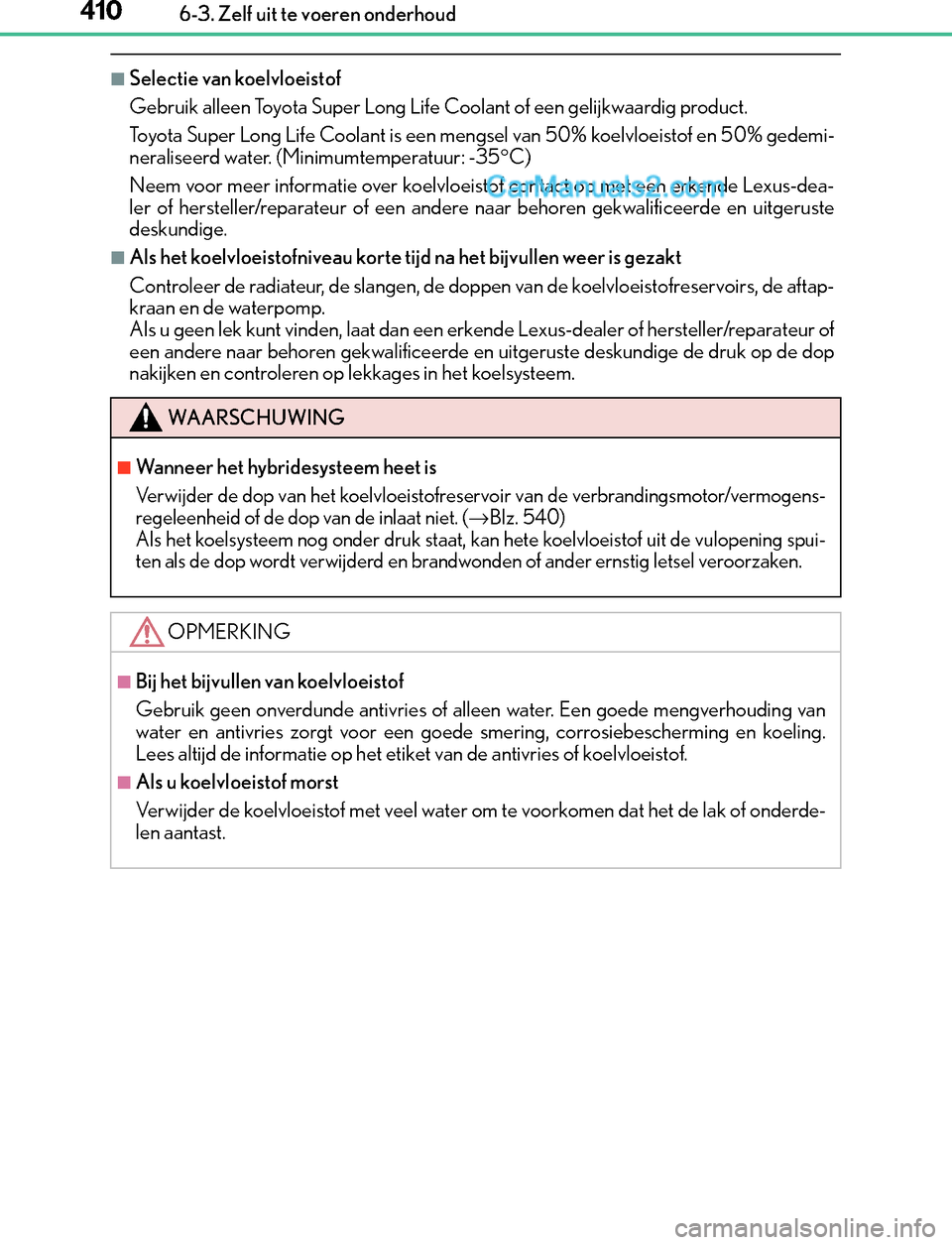

■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en 50% gedemi-
neraliseerd water. (Minimumtemperatuur: -35°C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Lexus-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Lexus-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op de dop
nakijken en controleren op lekkages in het koelsysteem.
WA A R S C H U W I N G
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de verbrandingsmotor/vermogens-
regeleenheid of de dop van de inlaat niet. (→Blz. 540)
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening spui-
ten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etiket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onderde-
len aantast.
GS450h_300h_OM_OM30F92E_(EE).book Page 410 Tuesday, November 29, 2016 2:56 PM

411 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van de
staat ervan, laat dan uw auto nakijken door een erkende Lexus-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Als een sproeier niet werkt of een
waarschuwingsmelding wordt weerge-
geven op het multi-informatiedisplay, is
het sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
Radiateur en condensor
WA A R S C H U W I N G
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
Ruitensproeiervloeistof
WA A R S C H U W I N G
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven temperatu-
ren voor de juiste mengverhouding.
GS450h_300h_OM_OM30F92E_(EE).book Page 411 Tuesday, November 29, 2016 2:56 PM

4126-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

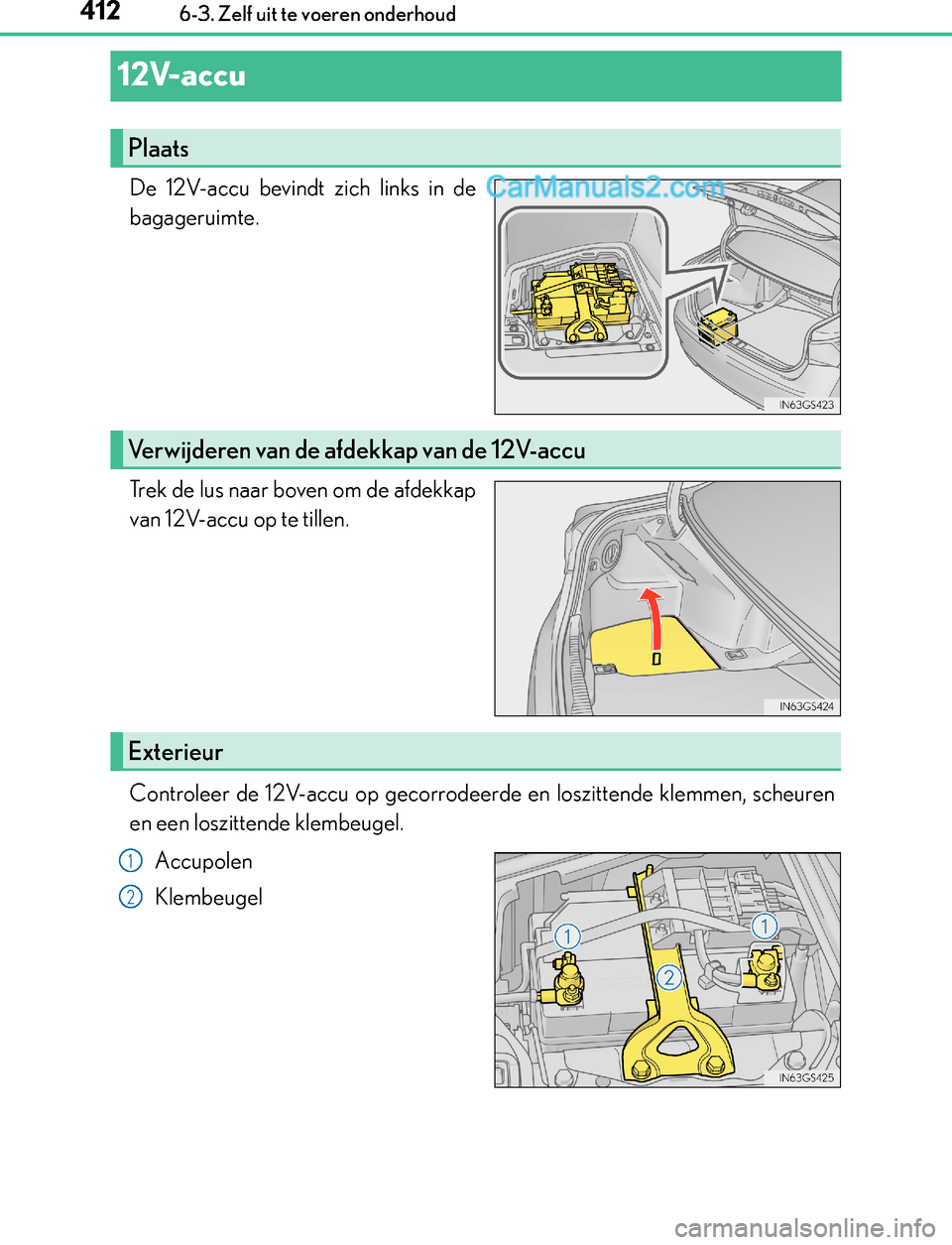

12V-accu
De 12V-accu bevindt zich links in de
bagageruimte.
Trek de lus naar boven om de afdekkap
van 12V-accu op te tillen.
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen, scheuren
en een loszittende klembeugel.
Accupolen
Klembeugel
Plaats
Verwijderen van de afdekkap van de 12V-accu
Exterieur
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 412 Tuesday, November 29, 2016 2:56 PM

413 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

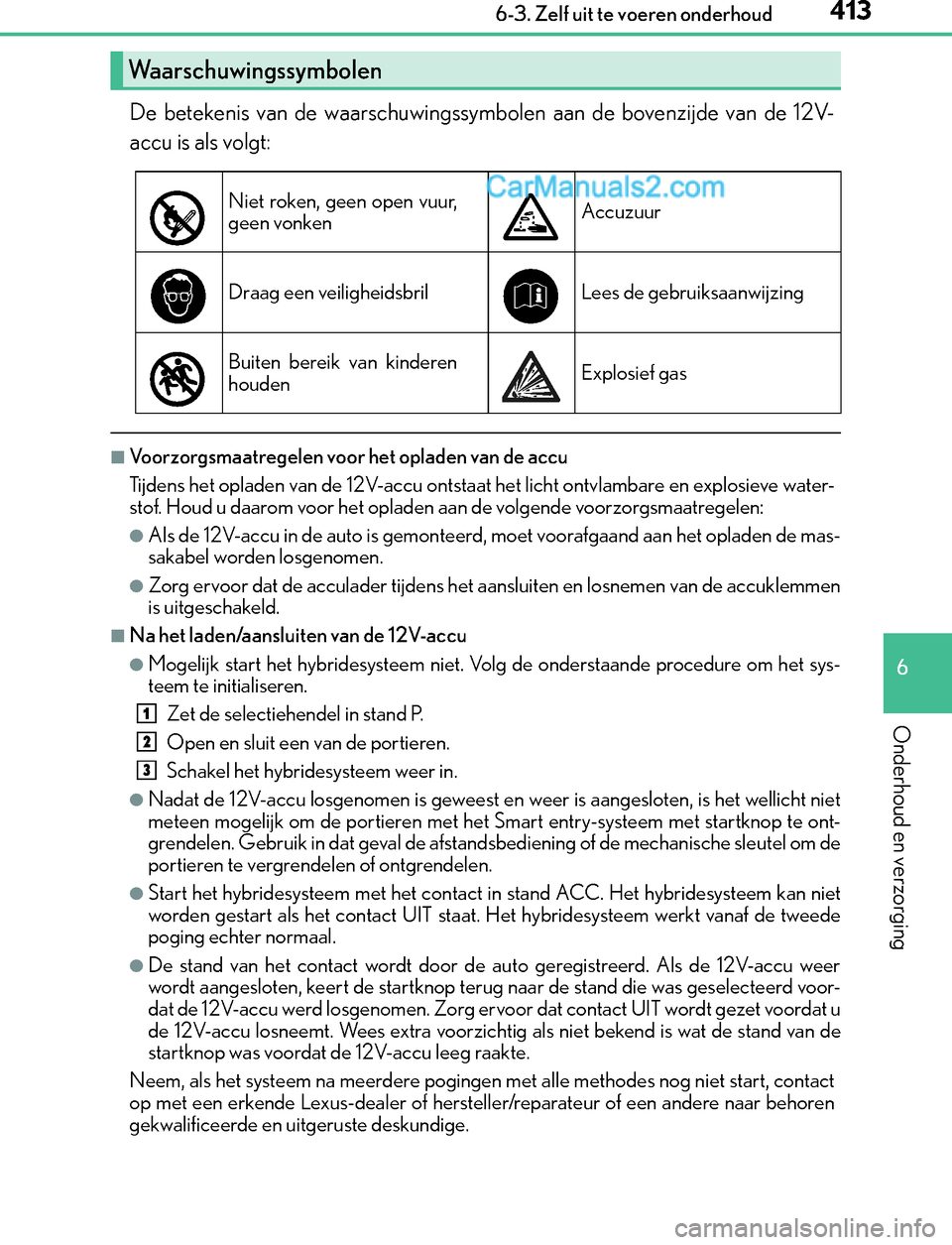

De betekenis van de waarschuwingssymbolen aan de bovenzijde van de 12V-
accu is als volgt:
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explosieve water-
stof. Houd u daarom voor het opladen aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opladen de mas-
sakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de accuklemmen
is uitgeschakeld.
■Na het laden/aansluiten van de 12V-accu
●Mogelijk start het hybridesysteem niet. Volg de onderstaande procedure om het sys-
teem te initialiseren.
Zet de selectiehendel in stand P.
Open en sluit een van de portieren.
Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het wellicht niet
meteen mogelijk om de portieren met het Smart entry-systeem met startknop te ont-
grendelen. Gebruik in dat geval de afstandsbediening of de mechanische sleutel om de
portieren te vergrendelen of ontgrendelen.
●Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede
poging echter normaal.
●De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop terug naar de stand die was geselecteerd voor-
dat de 12V-accu werd losgenomen. Zorg ervoor dat contact UIT wordt gezet voordat u
de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de stand van de
startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen met alle methodes nog niet start, contact
op met een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingssymbolen
Niet roken, geen open vuur,
geen vonkenAccuzuur
Draag een veiligheidsbrilLees de gebruiksaanwijzing
Buiten bereik van kinderen
houdenExplosief gas
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 413 Tuesday, November 29, 2016 2:56 PM

4146-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

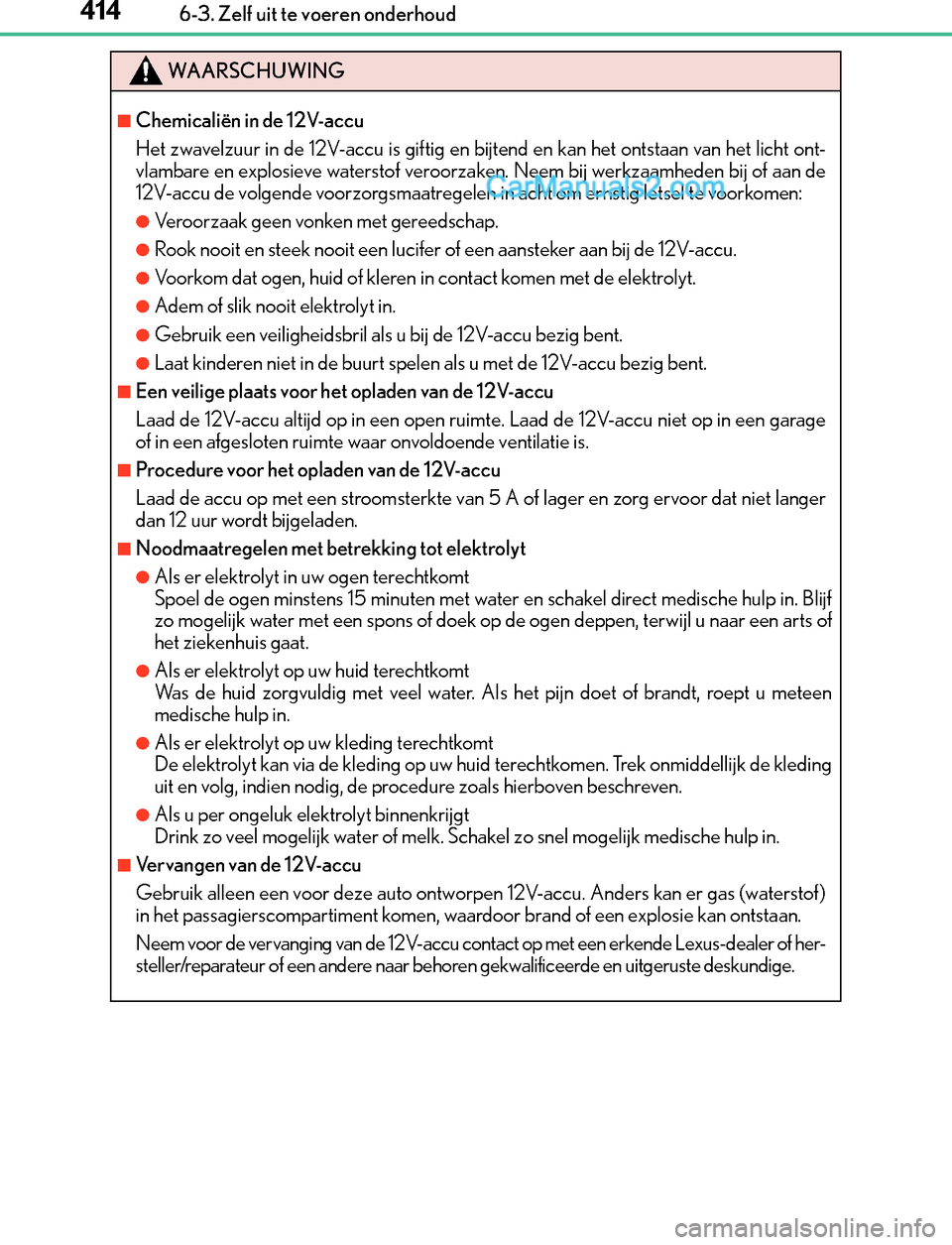

WA A R S C H U W I N G
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van het licht ont-
vlambare en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan de
12V-accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in een garage
of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Procedure voor het opladen van de 12V-accu
Laad de accu op met een stroomsterkte van 5 A of lager en zorg ervoor dat niet langer
dan 12 uur wordt bijgeladen.
■Noodmaatregelen met betrekking tot elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische hulp in. Blijf
zo mogelijk water met een spons of doek op de ogen deppen, terwijl u naar een arts of
het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u meteen
medische hulp in.
●Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddellijk de kleding
uit en volg, indien nodig, de procedure zoals hierboven beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische hulp in.
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas (waterstof)
in het passagierscompartiment komen, waardoor brand of een explosie kan ontstaan.
Neem voor de vervanging van de 12V-accu contact op met een erkende Lexus-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 414 Tuesday, November 29, 2016 2:56 PM

415 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

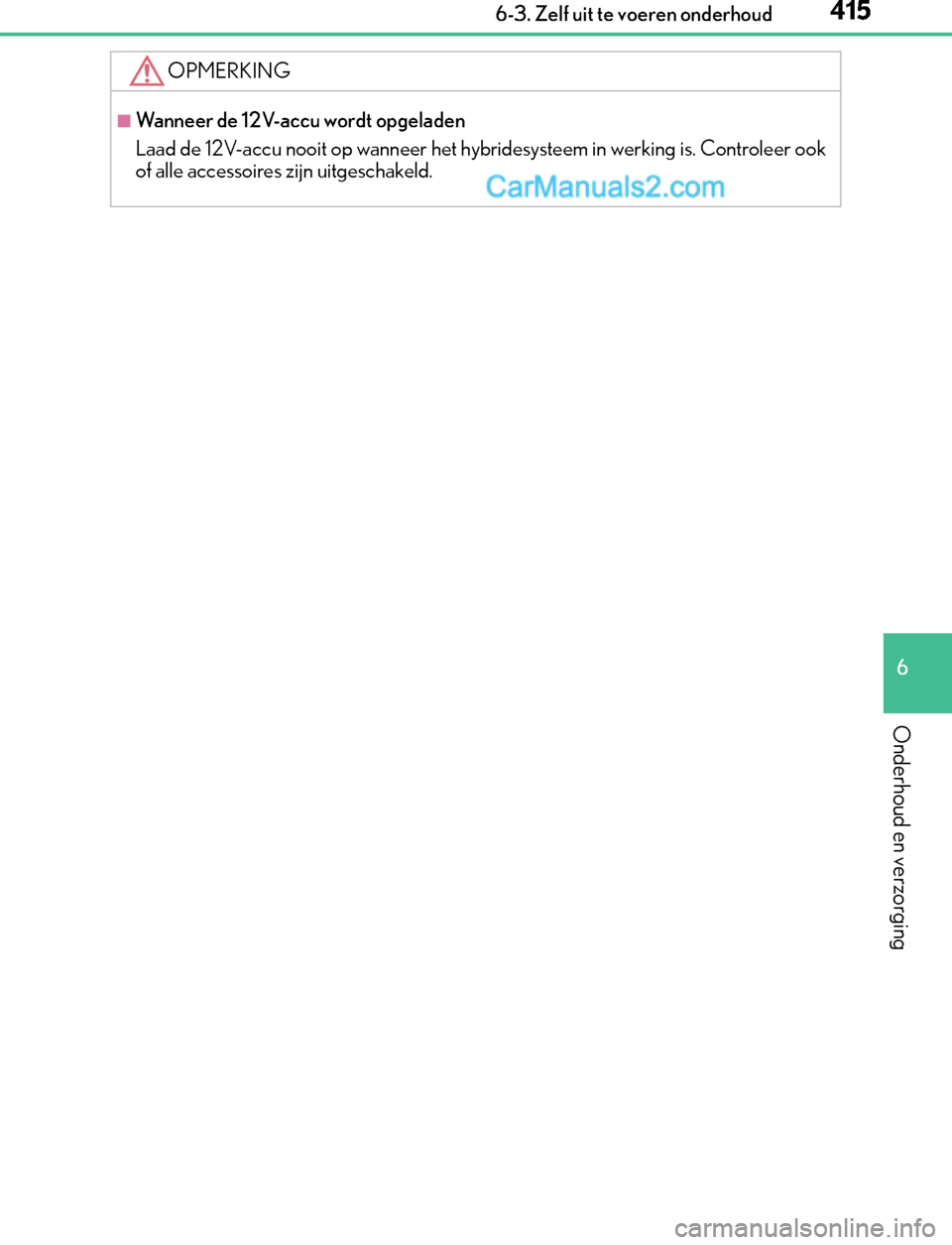

OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Controleer ook
of alle accessoires zijn uitgeschakeld.
GS450h_300h_OM_OM30F92E_(EE).book Page 415 Tuesday, November 29, 2016 2:56 PM

4166-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

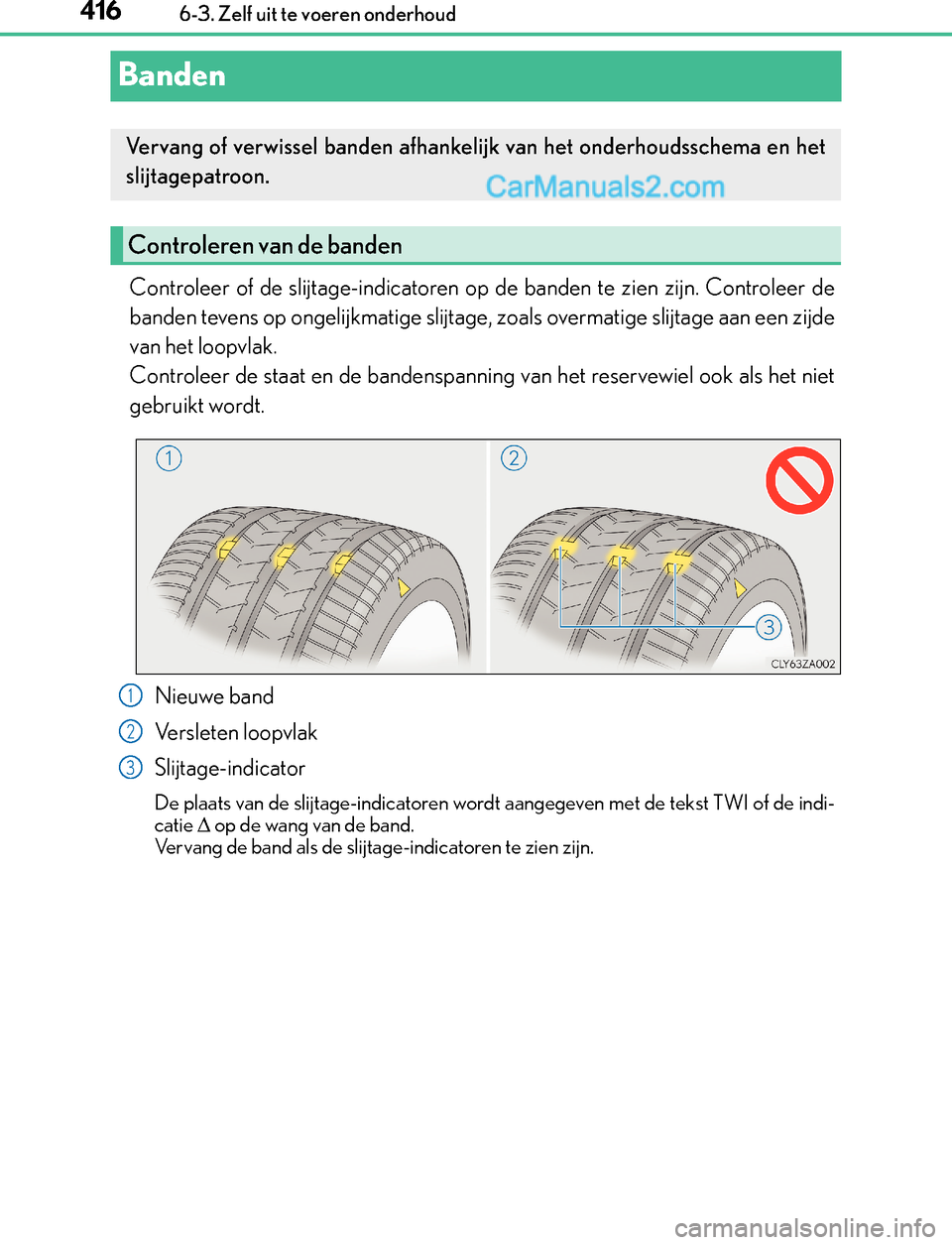

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slijtage, zoals overmatige slijtage aan een zijde
van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook als het niet
gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI of de indi-
catie Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhoudsschema en het
slijtagepatroon.
Controleren van de banden
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 416 Tuesday, November 29, 2016 2:56 PM
