2017 Lexus GS300h Handleiding (in Dutch)

401
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
Motorkap
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Trek de veiligheidshaak omhoog en
open de motorkap.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
WA A R S C H U W I N G
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
GS450h_300h_OM_OM30F92E_(EE).book Page 401 Tuesday, November 29, 2016 2:56 PM

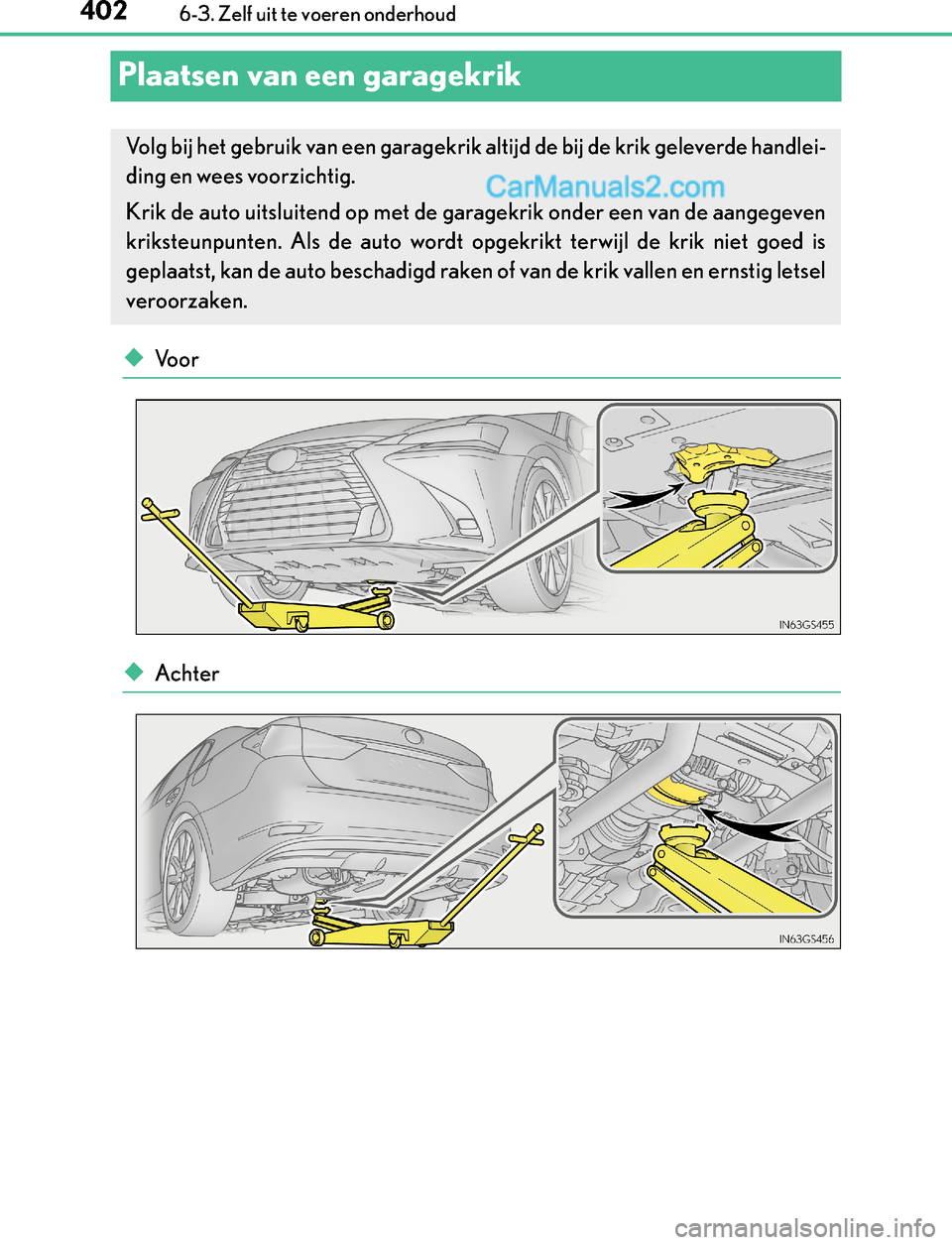

4026-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde handlei-
ding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aangegeven
kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet goed is
geplaatst, kan de auto beschadigd raken of van de krik vallen en ernstig letsel
veroorzaken.
GS450h_300h_OM_OM30F92E_(EE).book Page 402 Tuesday, November 29, 2016 2:56 PM

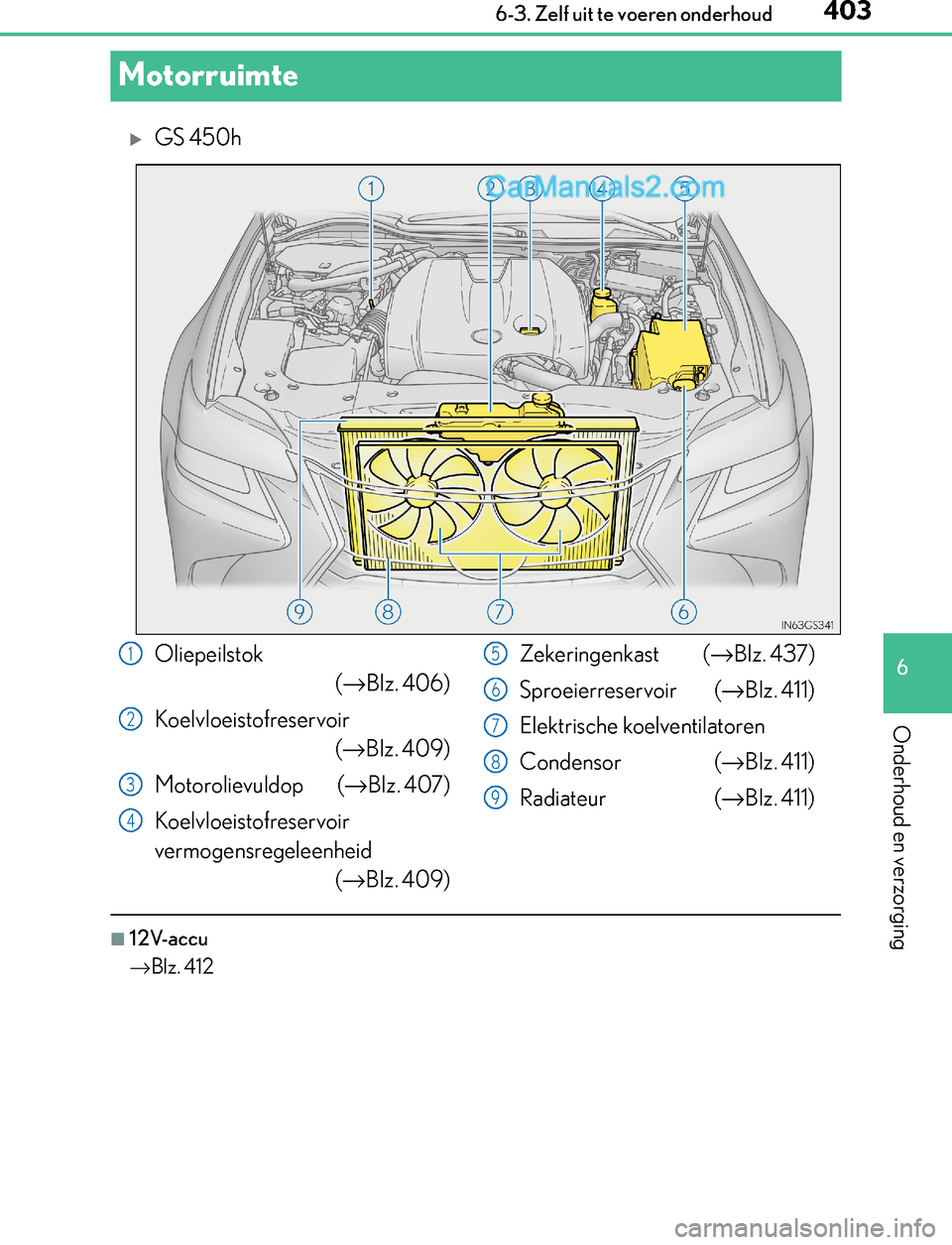

403
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
Motorruimte
GS 450h
■12V-accu
→Blz. 412
Oliepeilstok
(→Blz. 406)
Koelvloeistofreservoir
(→Blz. 409)
Motorolievuldop (→Blz. 407)
Koelvloeistofreservoir
vermogensregeleenheid
(→Blz. 409)Zekeringenkast (→Blz. 437)
Sproeierreservoir (→Blz. 411)
Elektrische koelventilatoren
Condensor (→Blz. 411)
Radiateur (→Blz. 411)1
2
3
4
5
6
7
8
9
GS450h_300h_OM_OM30F92E_(EE).book Page 403 Tuesday, November 29, 2016 2:56 PM

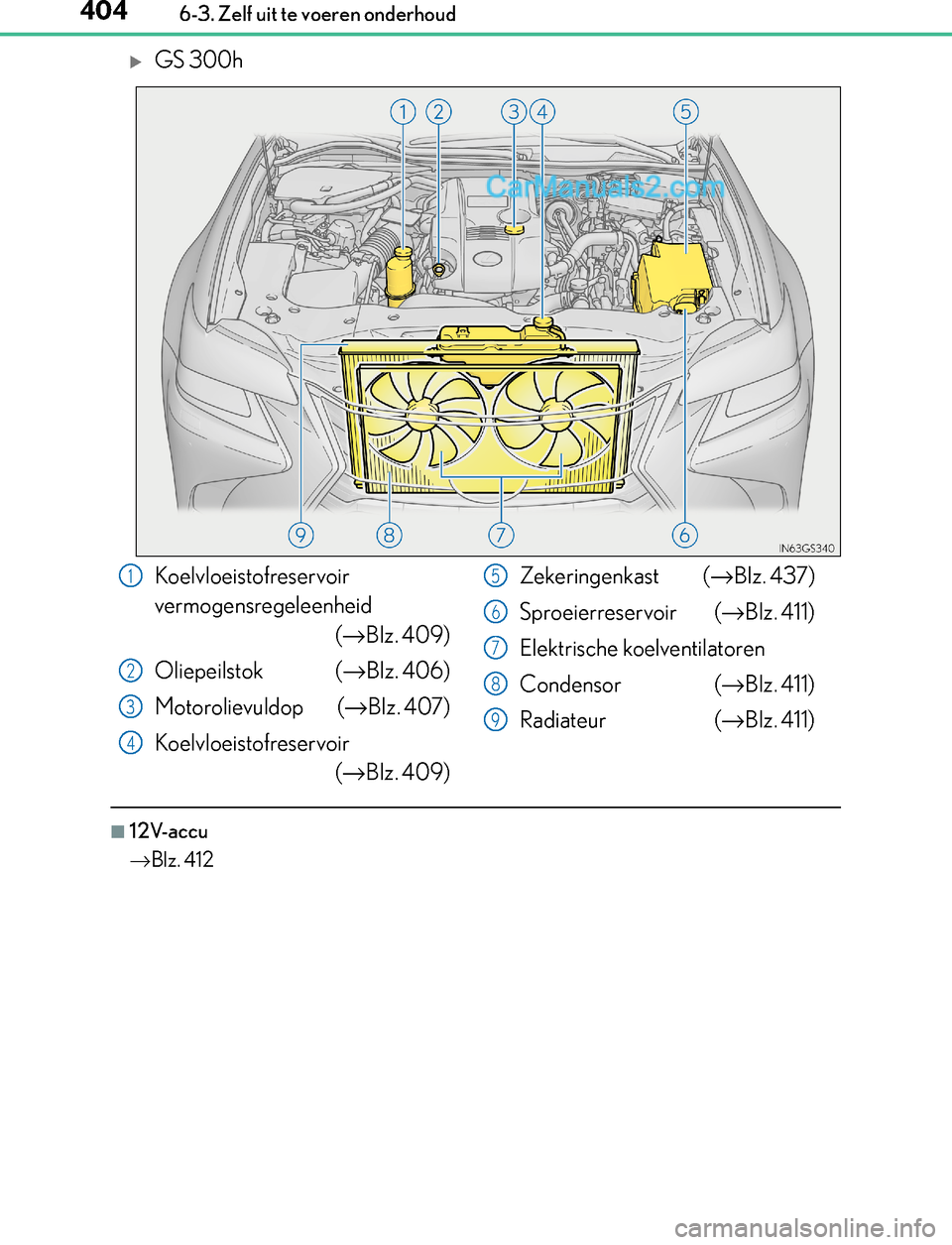

4046-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
GS 300h
■12V-accu
→Blz. 412
Koelvloeistofreservoir
vermogensregeleenheid
(→Blz. 409)
Oliepeilstok (→Blz. 406)
Motorolievuldop (→Blz. 407)
Koelvloeistofreservoir
(→Blz. 409)Zekeringenkast (→Blz. 437)
Sproeierreservoir (→Blz. 411)
Elektrische koelventilatoren
Condensor (→Blz. 411)
Radiateur (→Blz. 411)1
2
3
4
5
6
7
8
9
GS450h_300h_OM_OM30F92E_(EE).book Page 404 Tuesday, November 29, 2016 2:56 PM

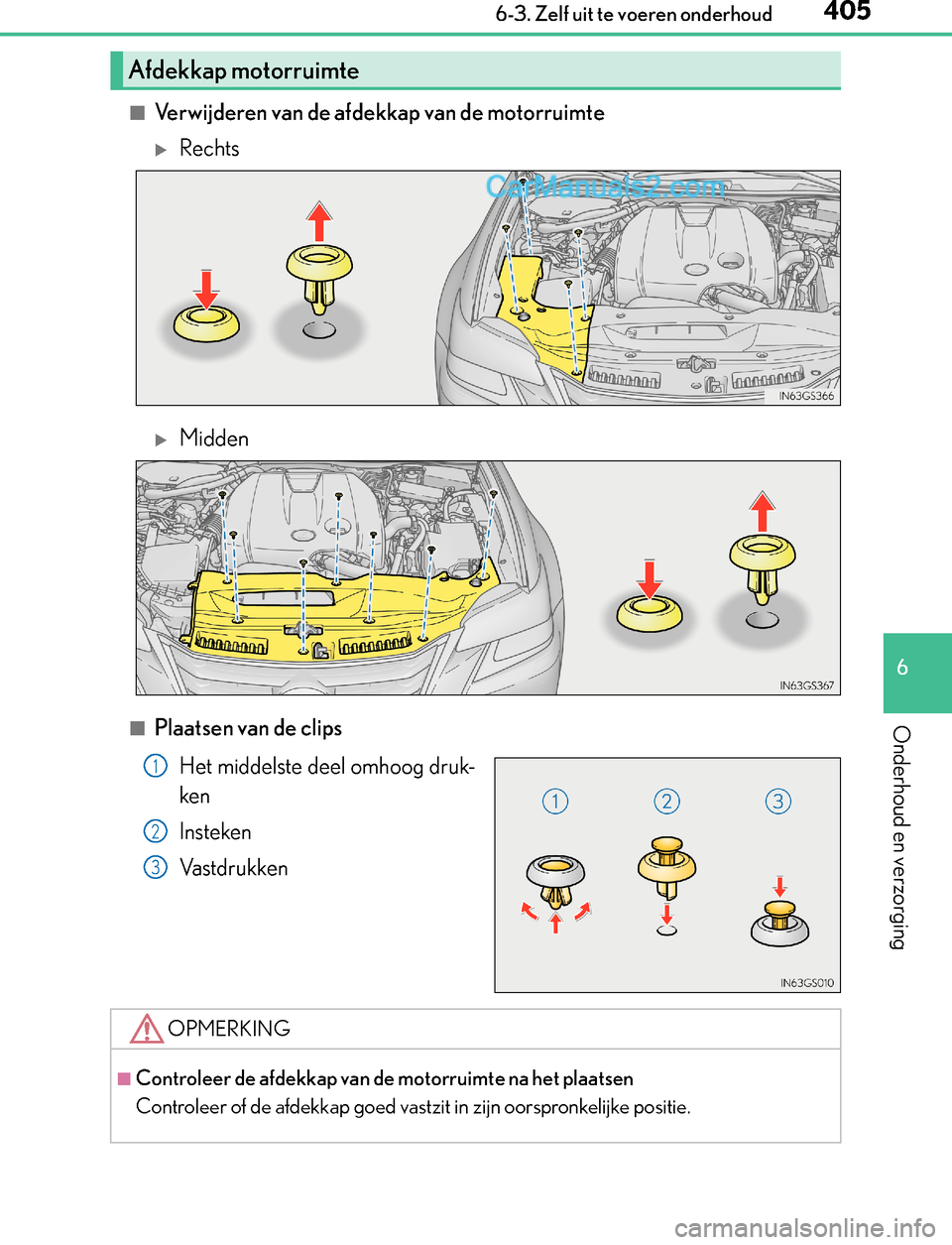

405 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
■Verwijderen van de afdekkap van de motorruimte
Rechts
Midden
■Plaatsen van de clips
Het middelste deel omhoog druk-
ken
Insteken
Va s t d r u k k e n
Afdekkap motorruimte
1
2
3
OPMERKING
■Controleer de afdekkap van de motorruimte na het plaatsen
Controleer of de afdekkap goed vastzit in zijn oorspronkelijke positie.
GS450h_300h_OM_OM30F92E_(EE).book Page 405 Tuesday, November 29, 2016 2:56 PM

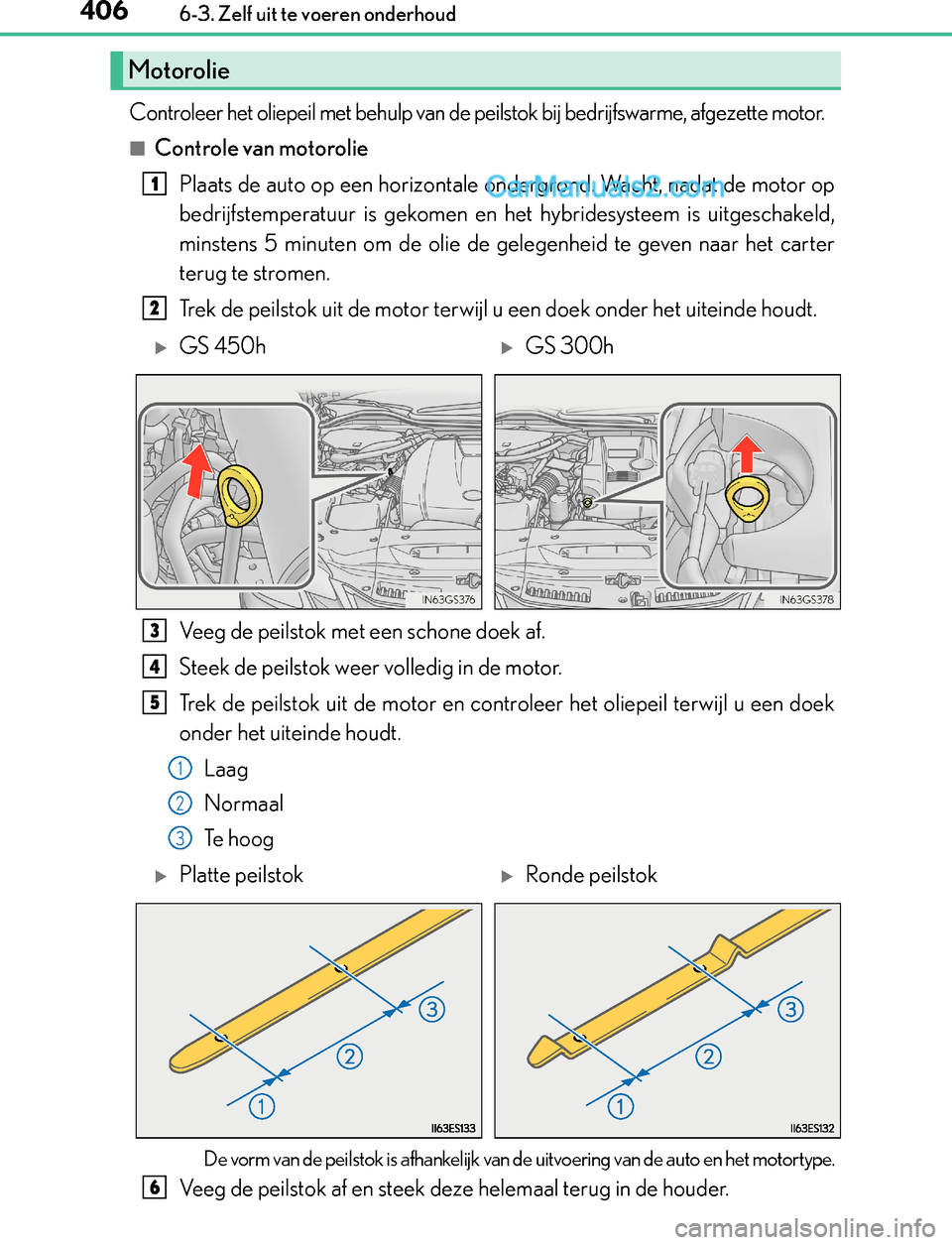

4066-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de motor op
bedrijfstemperatuur is gekomen en het hybridesysteem is uitgeschakeld,
minstens 5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u een doek
onder het uiteinde houdt.
Laag
Normaal
Te h o o g
De vorm van de peilstok is afhankelijk van de uitvoering van de auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
GS 450hGS 300h
3
4
5
1
2
3
Platte peilstokRonde peilstok
6
GS450h_300h_OM_OM30F92E_(EE).book Page 406 Tuesday, November 29, 2016 2:56 PM

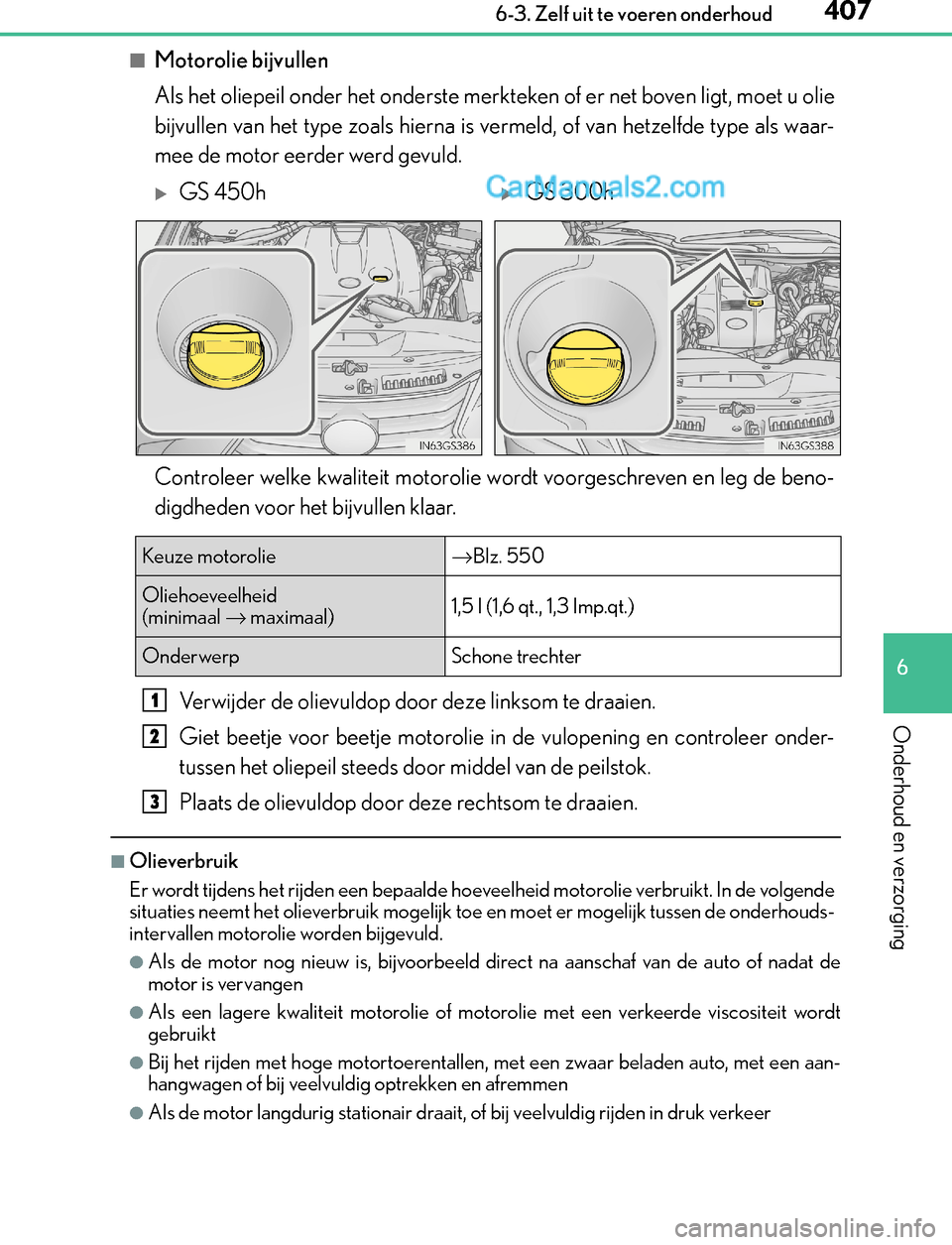

407 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
■Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt, moet u olie
bijvullen van het type zoals hierna is vermeld, of van hetzelfde type als waar-
mee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de onderhouds-
intervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
GS 450hGS 300h
Keuze motorolie→Blz. 550
Oliehoeveelheid
(minimaal → maximaal)1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp Schone trechter
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 407 Tuesday, November 29, 2016 2:56 PM

4086-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
■Na het verversen van de olie
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt te werk:
Druk op of van de bedieningstoets van het instrumentenpaneel en selecteer
.
Druk op of van de bedieningstoets van het instrumentenpaneel en selecteer
“Vehicle Settings” (voertuiginstellingen). Druk vervolgens op .
Druk op of van de bedieningstoets van het instrumentenpaneel en selecteer
“Oil Maintenance” (onderhoud olie). Druk vervolgens op .
Kies “Yes” ( ja) en druk op .
Er wordt een melding weergegeven op het
multi-informatiedisplay.
WA A R S C H U W I N G
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens.
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur, een andere
naar behoren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
1
2
3
4
5
