2017 Lexus GS300h Handleiding (in Dutch)

97
2Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
2. Instrumentenpaneel
Wa a r s c h u w i n g s l a m p j e s
en controlelampjes.................... 98
Meters en tellers ......................... 104
Multi-informatiedisplay ............... 111
Head-up display ............................ 119
Energiemonitor/
verbruiksscherm .......................126
GS450h_300h_OM_OM30F92E_(EE).book Page 97 Tuesday, November 29, 2016 2:56 PM

982. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

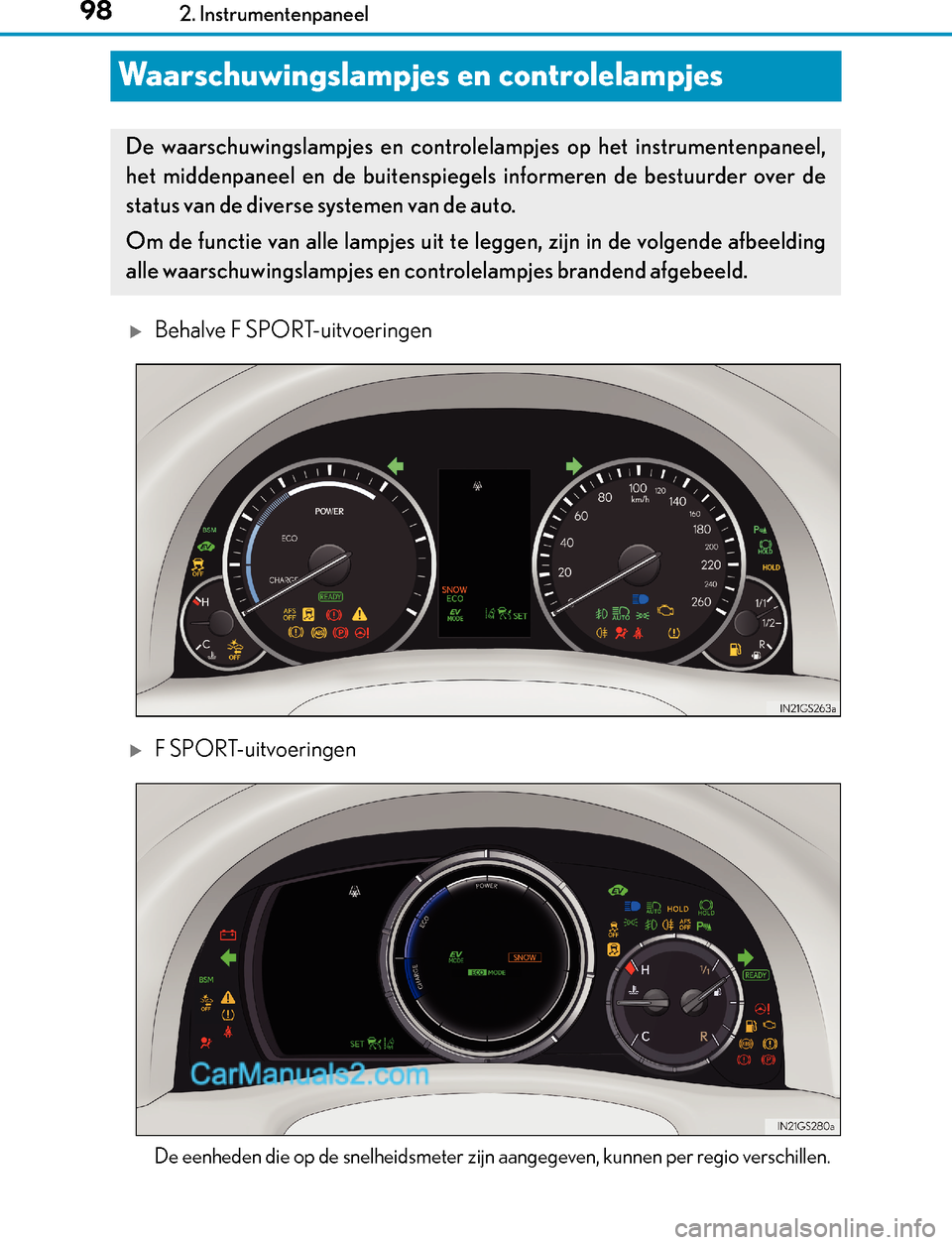

Waarschuwingslampjes en controlelampjes
Behalve F SPORT-uitvoeringen
F SPORT-uitvoeringen
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio verschillen.
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding
alle waarschuwingslampjes en controlelampjes brandend afgebeeld.
GS450h_300h_OM_OM30F92E_(EE).book Page 98 Tuesday, November 29, 2016 2:56 PM

992. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
*1
Waarschuwingslampje
remsysteem (→Blz. 460)
*2, 3
(indien
aanwezig)
Controlelampje AFS OFF
(→Blz. 462)
*2, 4Laadstroomcontrolelampje
(→Blz. 460)*1, 3Controlelampje
Brake Hold-systeem
(→Blz. 462)
*2Motorcontrolelampje
(→Blz. 460)*3Waarschuwingslampje
parkeerrem
(→Blz. 462)
*2Waarschuwingslampje SRS
(→Blz. 460)*1Waarschuwingslampje
remsysteem
(→Blz. 462)
*1Waarschuwingslampje ABS
(→Blz. 461)Waarschuwingslampje
laag brandstofniveau
(→Blz. 462)
*2Waarschuwingslampje
elektrische
stuurbekrachtiging
(→Blz. 461)Controlelampje
veiligheidsgordel
(→Blz. 462)
*2, 3
(indien
aanwezig)
Waarschuwingslampje PCS
(Pre-Crash Safety-systeem)
(→Blz. 461)
*2
Centraal
waarschuwingslampje
(→Blz. 462)
*1
Controlelampje
Traction Control
(→Blz. 461)
*2
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
(→Blz. 463)
(indien
aanwezig)
Waarschuwingslampje LKA
(→Blz. 463)
GS450h_300h_OM_OM30F92E_(EE).book Page 99 Tuesday, November 29, 2016 2:56 PM

1002. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

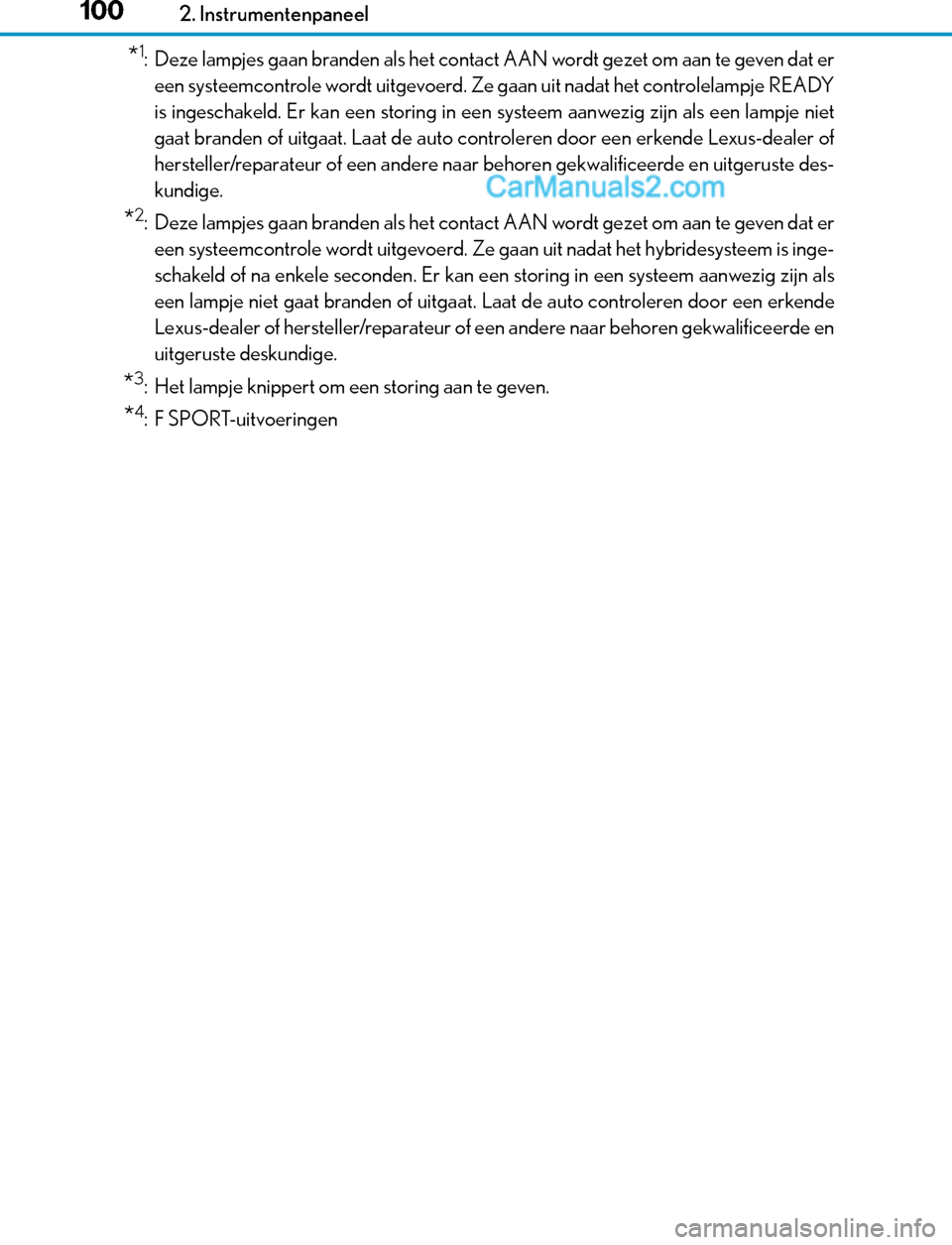

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het controlelampje READY
is ingeschakeld. Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of uitgaat. Laat de auto controleren door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is inge-
schakeld of na enkele seconden. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of uitgaat. Laat de auto controleren door een erkende
Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*3: Het lampje knippert om een storing aan te geven.
*4: F SPORT-uitvoeringen
GS450h_300h_OM_OM30F92E_(EE).book Page 100 Tuesday, November 29, 2016 2:56 PM

1012. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus van de ver-
schillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 231)Controlelampje
mistachterlicht
(→Blz. 250)
Controlelampje achterlicht
(→Blz. 237) Controlelampje
cruise control
(→Blz. 304, 308)
Controlelampje
grootlicht (→Blz. 238)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control (→Blz. 296)
(indien
aanwezig)
Controlelampje Automatic
High Beam-systeem
(→Blz. 246)
Controlelampje Adaptive
High Beam-systeem
(→Blz. 242)Controlelampje
cruise control SET
(→Blz. 296, 308)
Controlelampje
mistlampen voor
(→Blz. 250)
(indien
aanwezig)
Controlelampje LKA
(→Blz. 286)
*1
(indien
aanwezig)
Controlelampje Lexus
Parking Assist-sensor
*2
Controlelampje
Brake Hold-systeem
(→Blz. 235)
*3
(indien
aanwezig)
Controlelampje AFS OFF
(→Blz. 239)
*3, 4Controlelampje
PA S S E N G E R
AIR BAG
(→Blz. 54)
*2, 5Controlelampje
Traction Control
(→Blz. 326)*6Controlelampje lage
buitentemperatuur
(→Blz. 104)
*2Controlelampje VSC OFF
(→Blz. 327)Controlelampje READY
(→Blz. 217)
*3, 7
(indien
aanwezig)
Waarschuwingslampje PCS
(Pre-Crash Safety-systeem)
(→Blz. 273) Controlelampje EV-modus
(→Blz. 78)
GS450h_300h_OM_OM30F92E_(EE).book Page 101 Tuesday, November 29, 2016 2:56 PM

1022. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
●Controlelampjes rijmodus
Behalve F SPORT-uitvoeringen
F SPORT-uitvoeringen
*8, 9
(indien
aanwezig)
BSM-indicatoren
(Blind Spot Monitor)
in de buitenspiegels
(→Blz. 314)Waarschuwingslampje
parkeerrem (→Blz. 232)
*2Controlelampje
stand-bystand Brake
Hold-systeem (→Blz. 235)
(indien
aanwezig)
BSM-indicator
(Blind Spot Monitor)
(→Blz. 314)
Controlelampje EV MODE
(→Blz. 222)
Controlelampje
ECO-modus
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S+
(→Blz. 311)
(indien
aanwezig)
Controlelampje
“Customize”
(→Blz. 311)Controlelampje
SNOW-modus
(→Blz. 225)
Controlelampje
ECO-modus
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S
(→Blz. 311)
(indien
aanwezig)
Controlelampje SPORT S+
(→Blz. 311)
(indien
aanwezig)
Controlelampje
CUSTOMIZE
(→Blz. 311)Controlelampje
SNOW-modus
(→Blz. 225)
GS450h_300h_OM_OM30F92E_(EE).book Page 102 Tuesday, November 29, 2016 2:56 PM

1032. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
*1: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*2: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het controlelampje READY
is ingeschakeld. Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of uitgaat. Laat de auto controleren door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*3: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is inge-
schakeld of na enkele seconden. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of niet uitgaat. Laat de auto controleren door een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje knippert om aan te geven dat het systeem in werking is.
*6: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende ongeveer 10 seconden knipperen en blijft daarna branden.
*7: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*8: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat en de BSM-functie wordt geactiveerd via
van het multi-informatiedisplay.
• Wanneer de BSM-functie is ingeschakeld via van het multi-informatiedis-
play en het contact AAN wordt gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buitenspiegels
na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem zijn opgetreden.
Laat wanneer dit het geval is de auto controleren door een erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*9: Dit lampje gaat branden in de buitenspiegels.
WA A R S C H U W I N G
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwingslampje
SRS niet gaan branden als u het hybridesysteem start, kan dat betekenen dat deze sys-
temen niet beschikbaar zijn om u te beschermen in geval van een ongeval, waardoor
ernstig letsel zou kunnen ontstaan. Laat wanneer dit het geval is de auto onmiddellijk
controleren door een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 103 Tuesday, November 29, 2016 2:56 PM

1042. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

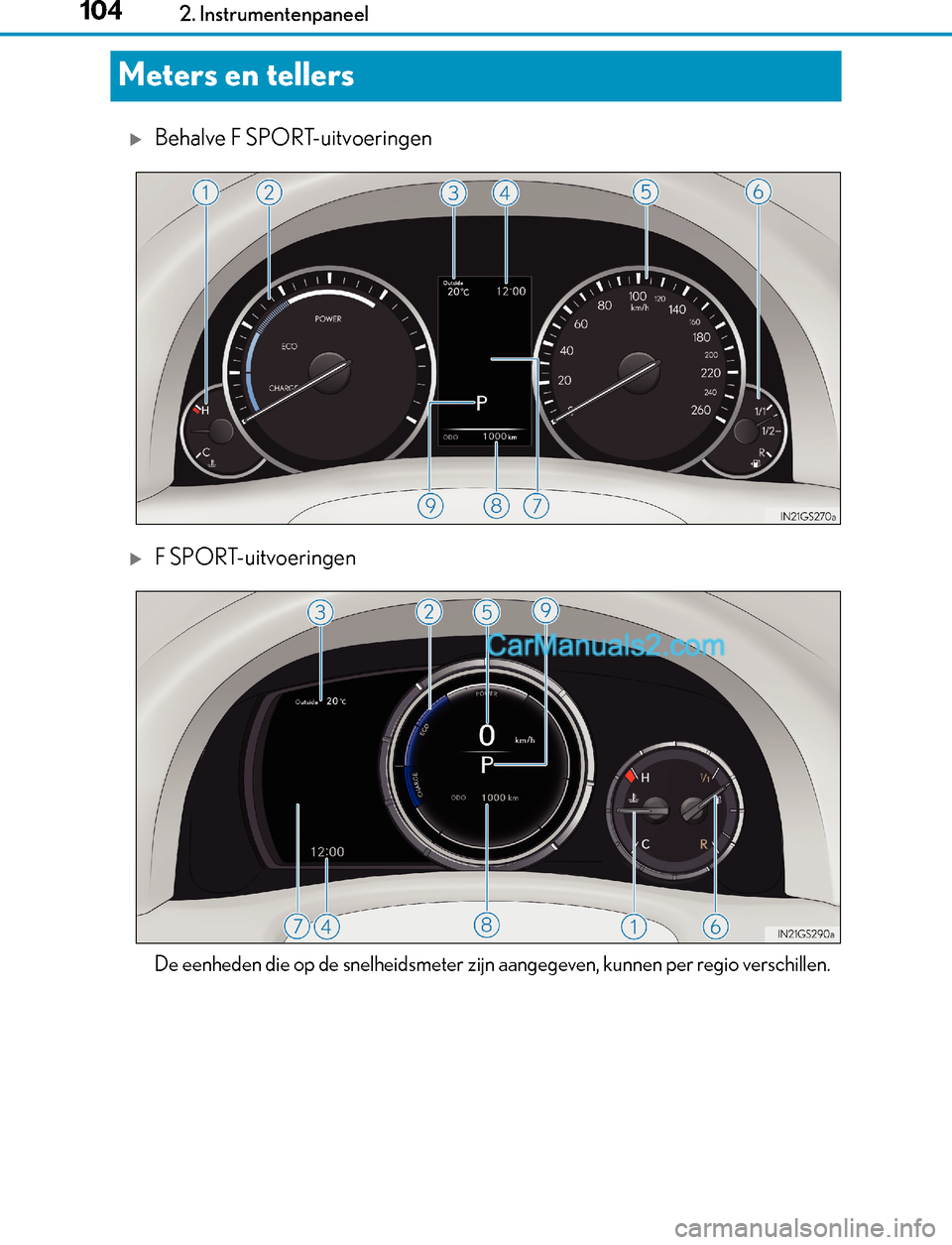

Meters en tellers
Behalve F SPORT-uitvoeringen
F SPORT-uitvoeringen
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio verschillen.
GS450h_300h_OM_OM30F92E_(EE).book Page 104 Tuesday, November 29, 2016 2:56 PM
