2017 Lexus GS300h Handleiding (in Dutch)

433
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje. Til de tus-
senplaat op aan de zijde met de steun,
maak de nokken van de steun los en
verwijder de tussenplaat door er in
horizontale richting aan te trekken.
Druk de lippen in en verwijder de fil-
terplaat.
Druk de nokken in en verwijder de
filterhouder.
Het interieurfilter moet regelmatig worden vervangen om de optimale
werking van de airconditioning te behouden.
Verwijderen
1
2
3
4
GS450h_300h_OM_OM30F92E_(EE).book Page 433 Tuesday, November 29, 2016 2:56 PM

4346-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

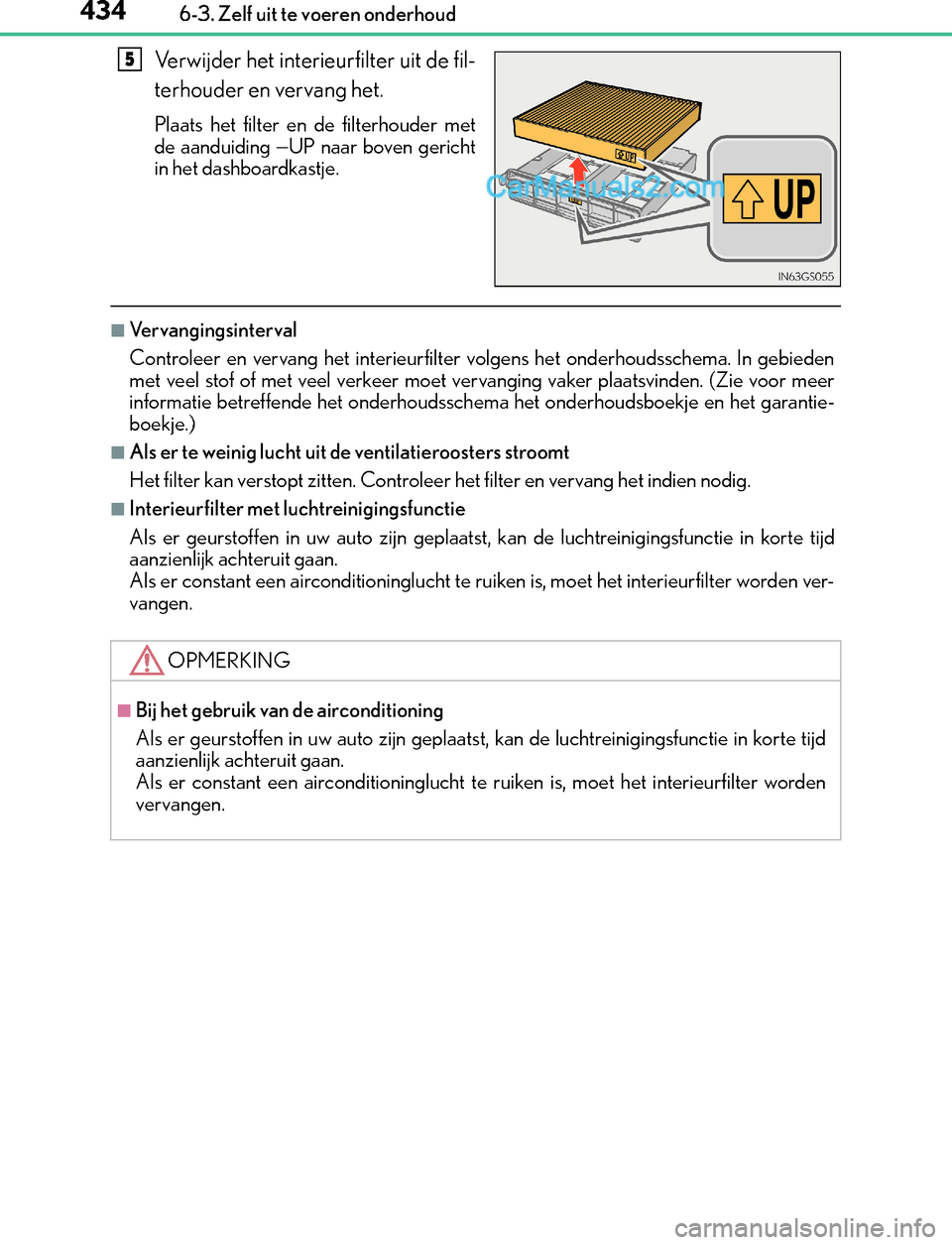

Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met
de aanduiding −UP naar boven gericht
in het dashboardkastje.
■Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet vervanging vaker plaatsvinden. (Zie voor meer
informatie betreffende het onderhoudsschema het onderhoudsboekje en het garantie-
boekje.)
■Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
■Interieurfilter met luchtreinigingsfunctie
Als er geurstoffen in uw auto zijn geplaatst, kan de luchtreinigingsfunctie in korte tijd
aanzienlijk achteruit gaan.
Als er constant een airconditioninglucht te ruiken is, moet het interieurfilter worden ver-
vangen.
5
OPMERKING
■Bij het gebruik van de airconditioning
Als er geurstoffen in uw auto zijn geplaatst, kan de luchtreinigingsfunctie in korte tijd
aanzienlijk achteruit gaan.
Als er constant een airconditioninglucht te ruiken is, moet het interieurfilter worden
vervangen.
GS450h_300h_OM_OM30F92E_(EE).book Page 434 Tuesday, November 29, 2016 2:56 PM

435
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

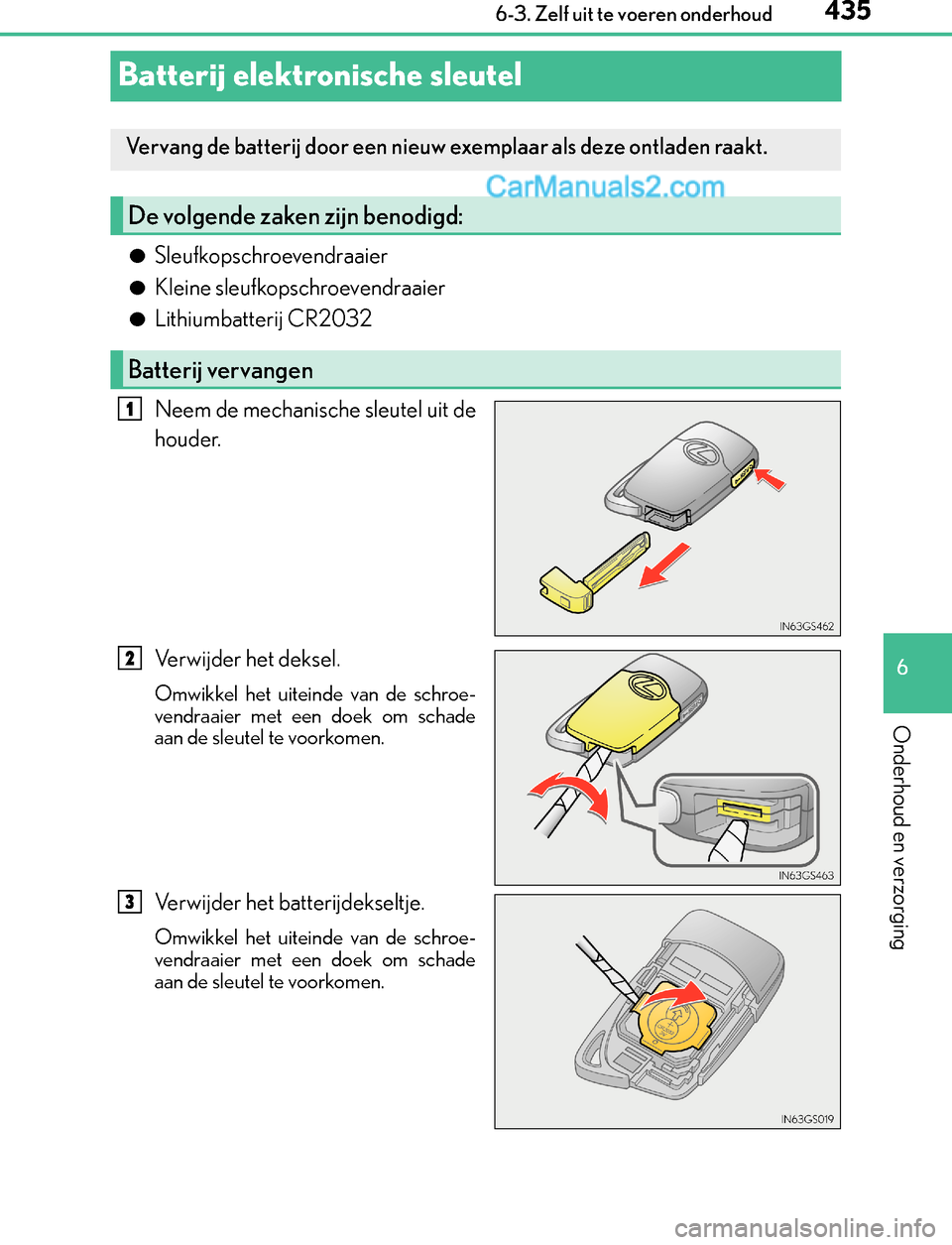

Batterij elektronische sleutel
●Sleufkopschroevendraaier
●Kleine sleufkopschroevendraaier
●Lithiumbatterij CR2032
Neem de mechanische sleutel uit de
houder.
Verwijder het deksel.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
Verwijder het batterijdekseltje.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 435 Tuesday, November 29, 2016 2:56 PM

4366-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

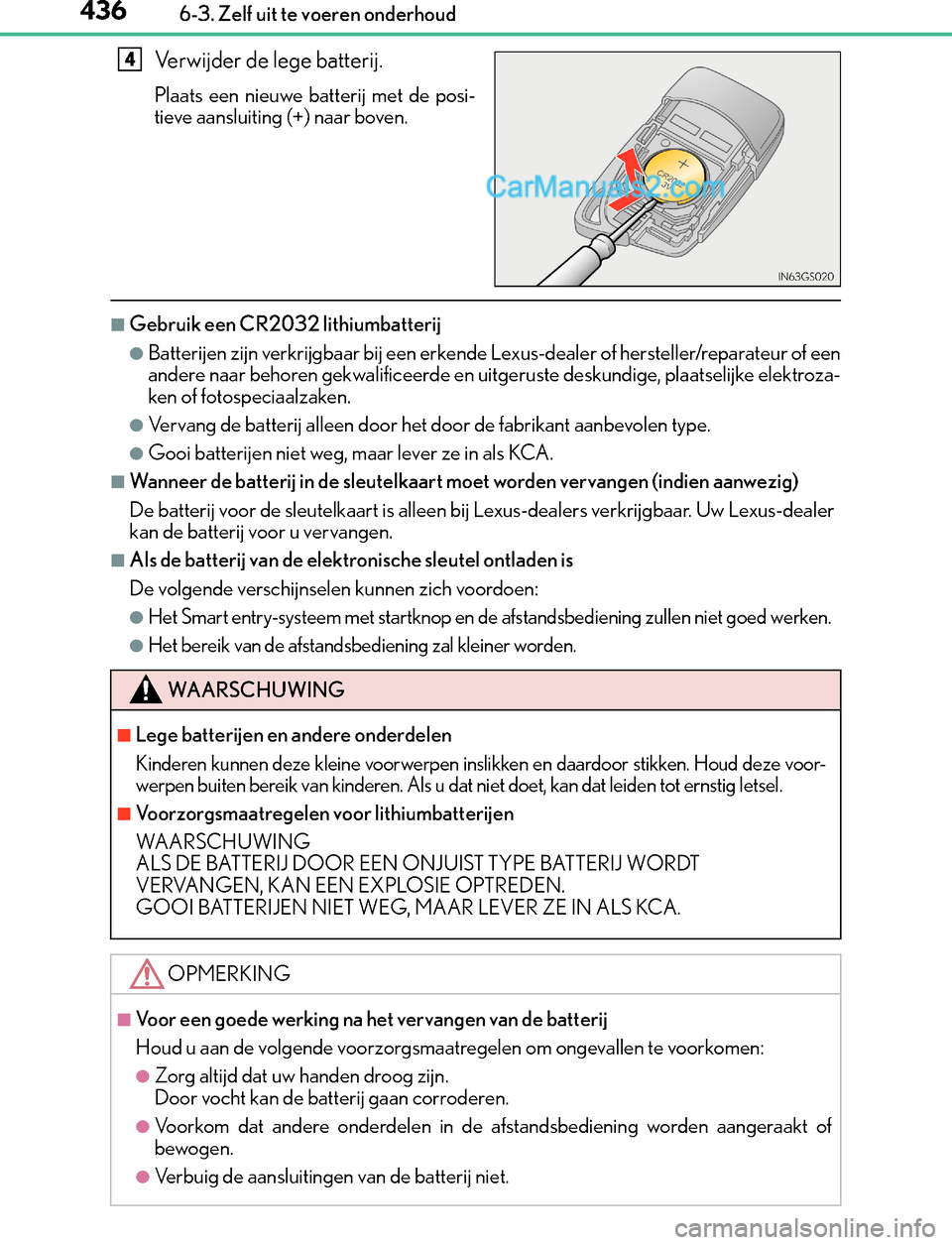

Verwijder de lege batterij.
Plaats een nieuwe batterij met de posi-
tieve aansluiting (+) naar boven.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke elektroza-
ken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in als KCA.
■Wanneer de batterij in de sleutelkaart moet worden vervangen (indien aanwezig)
De batterij voor de sleutelkaart is alleen bij Lexus-dealers verkrijgbaar. Uw Lexus-dealer
kan de batterij voor u vervangen.
■Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet goed werken.
●Het bereik van de afstandsbediening zal kleiner worden.
4
WA A R S C H U W I N G
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Houd deze voor-
werpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig letsel.
■Voorzorgsmaatregelen voor lithiumbatterijen
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
●Verbuig de aansluitingen van de batterij niet.
GS450h_300h_OM_OM30F92E_(EE).book Page 436 Tuesday, November 29, 2016 2:56 PM

437
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

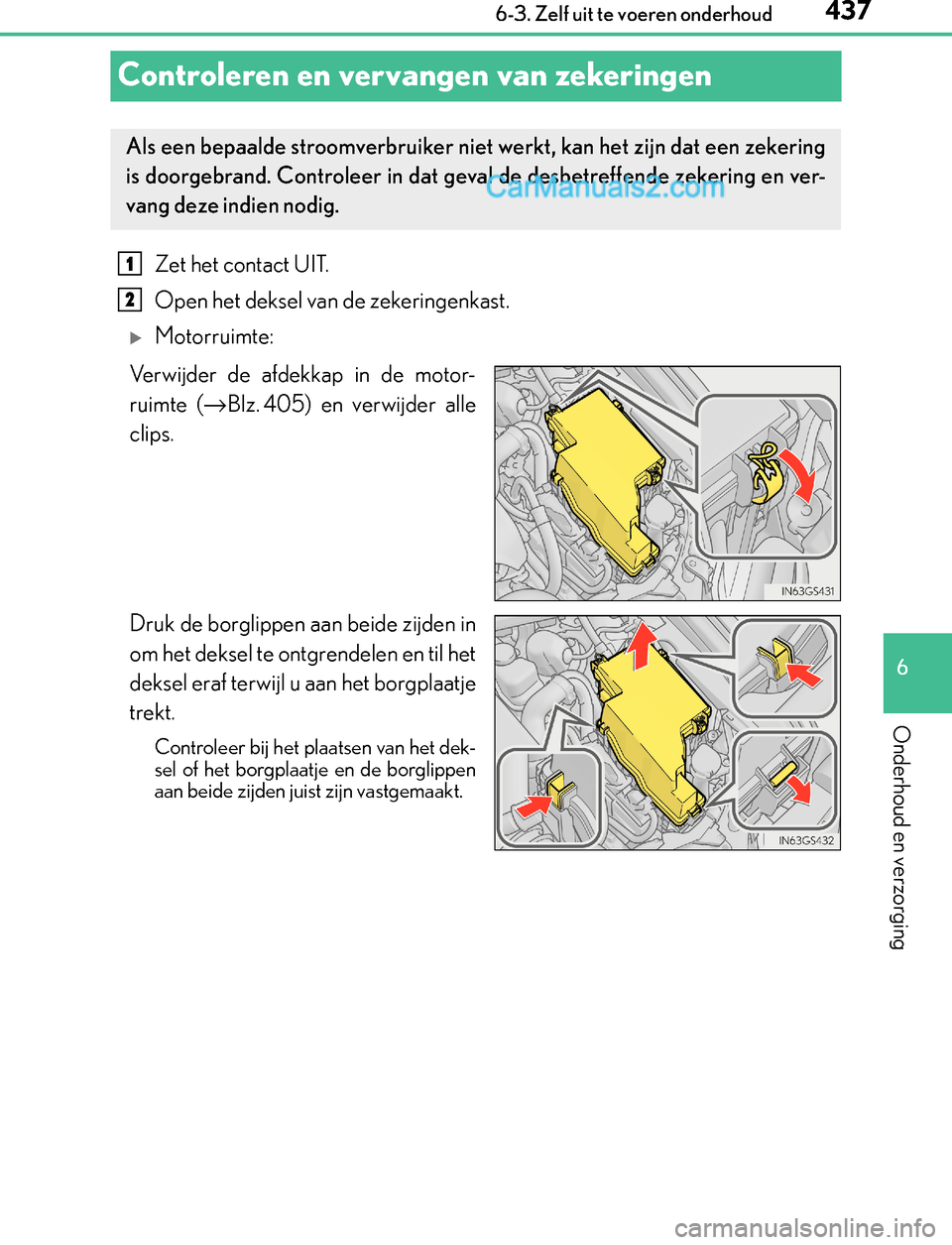

Controleren en vervangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte:
Verwijder de afdekkap in de motor-
ruimte (→Blz. 405) en verwijder alle
clips.
Druk de borglippen aan beide zijden in
om het deksel te ontgrendelen en til het
deksel eraf terwijl u aan het borgplaatje
trekt.
Controleer bij het plaatsen van het dek-
sel of het borgplaatje en de borglippen
aan beide zijden juist zijn vastgemaakt.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een zekering
is doorgebrand. Controleer in dat geval de desbetreffende zekering en ver-
vang deze indien nodig.
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 437 Tuesday, November 29, 2016 2:56 PM

4386-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

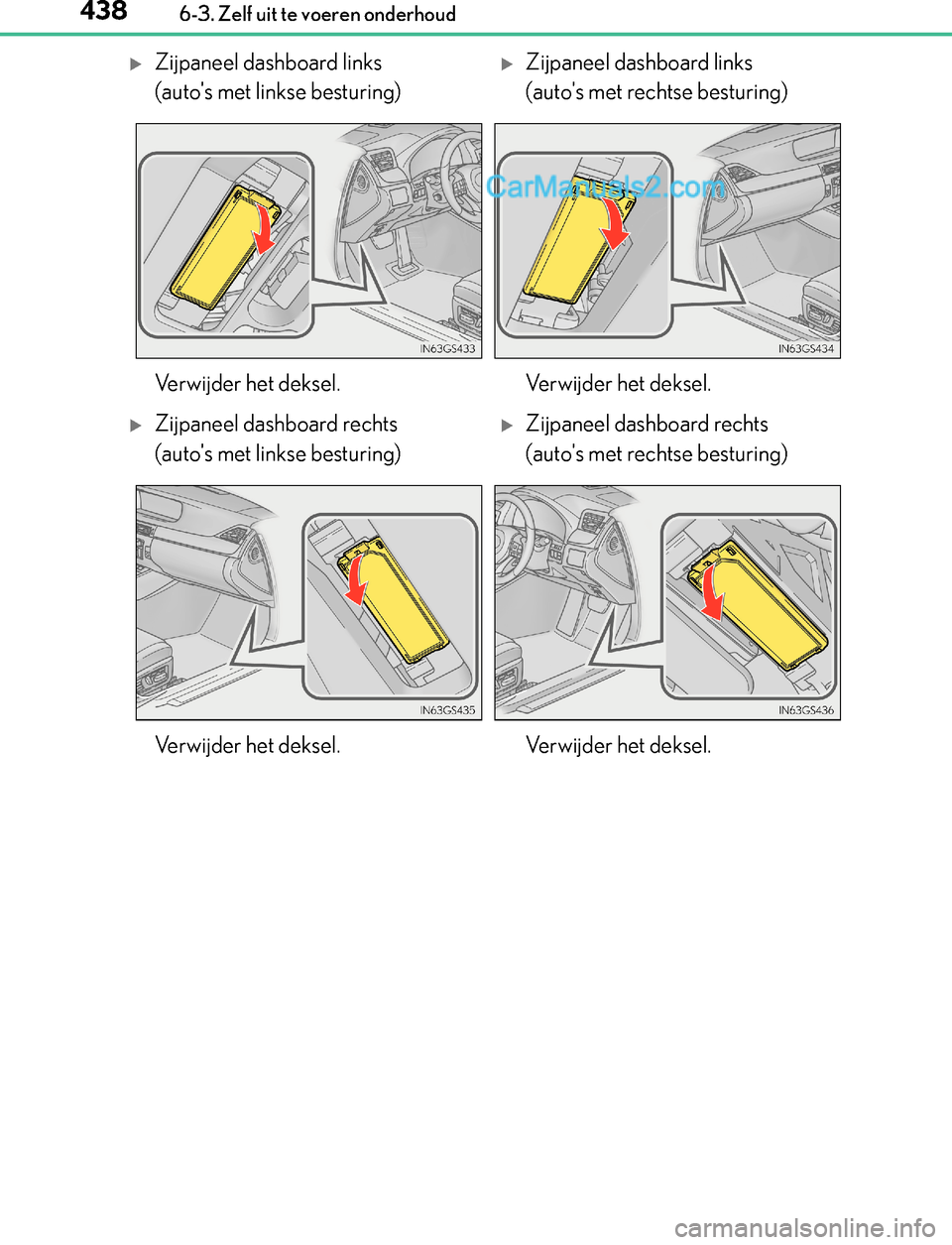

Zijpaneel dashboard links
(auto's met linkse besturing)Zijpaneel dashboard links
(auto's met rechtse besturing)
Verwijder het deksel. Verwijder het deksel.
Zijpaneel dashboard rechts
(auto's met linkse besturing)Zijpaneel dashboard rechts
(auto's met rechtse besturing)
Verwijder het deksel. Verwijder het deksel.
GS450h_300h_OM_OM30F92E_(EE).book Page 438 Tuesday, November 29, 2016 2:56 PM

439 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

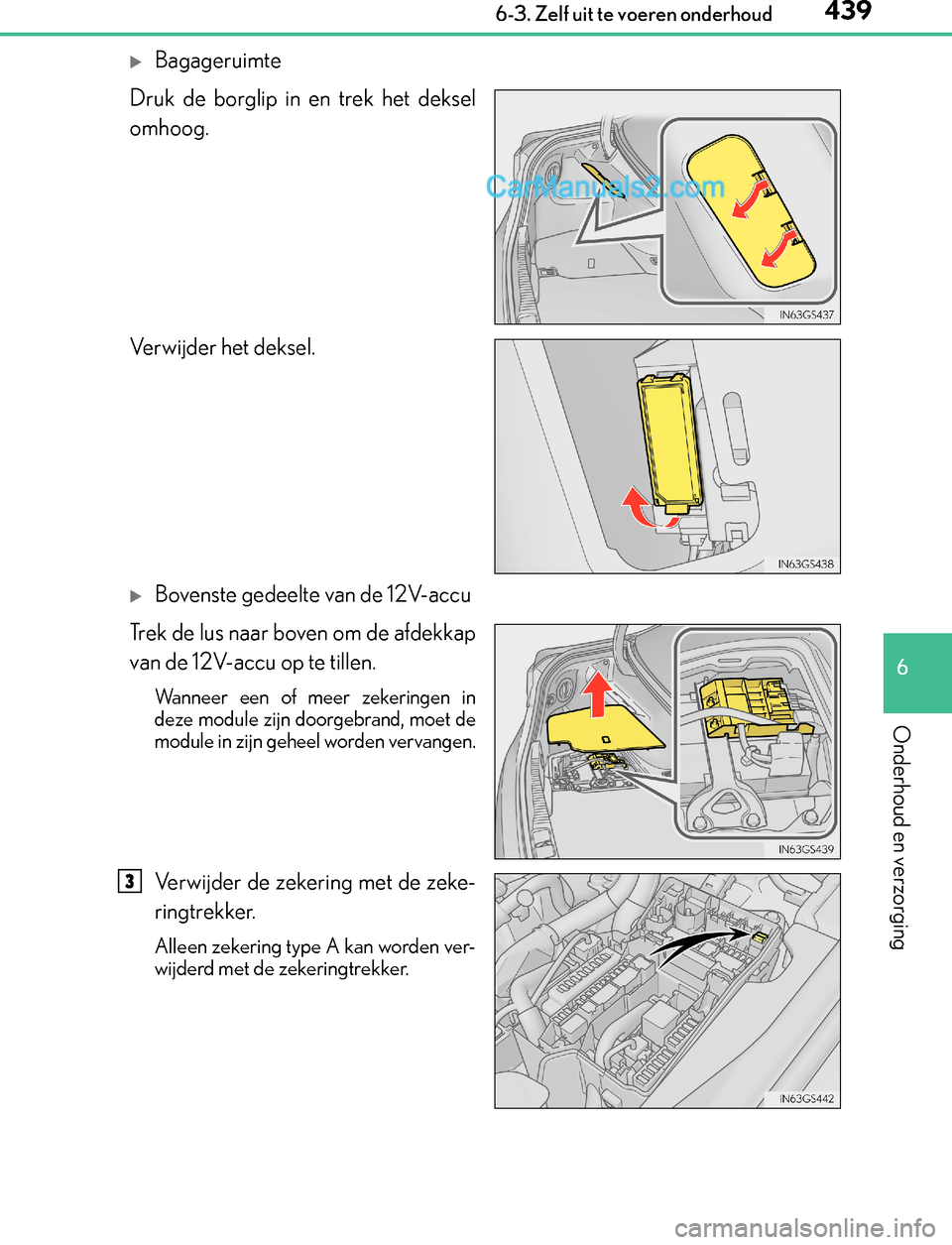

Bagageruimte
Druk de borglip in en trek het deksel
omhoog.
Verwijder het deksel.
Bovenste gedeelte van de 12V-accu
Trek de lus naar boven om de afdekkap
van de 12V-accu op te tillen.
Wanneer een of meer zekeringen in
deze module zijn doorgebrand, moet de
module in zijn geheel worden vervangen.
Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
3
GS450h_300h_OM_OM30F92E_(EE).book Page 439 Tuesday, November 29, 2016 2:56 PM

4406-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

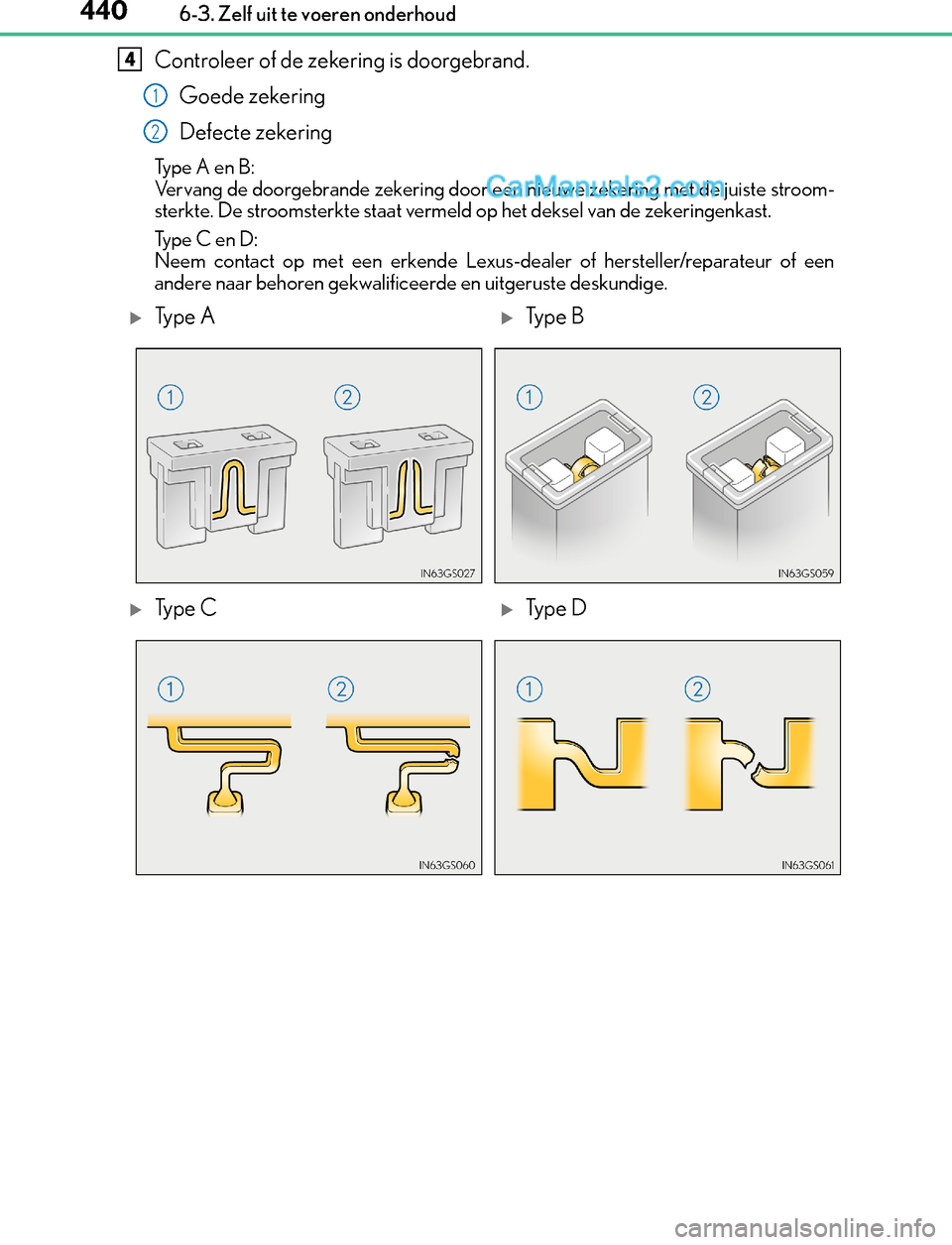

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de zekeringenkast.
Ty p e C e n D :
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e ATy p e B
Ty p e CTy p e D
GS450h_300h_OM_OM30F92E_(EE).book Page 440 Tuesday, November 29, 2016 2:56 PM
