2017 FIAT FULLBACK AUX

2. Retirez l'appuie-tête du siège où
vous souhaitez installer le dispositif de
retenue pour enfants. Voir la section
« Appuie-tête ».
3. Poussez les connecteurs du
dispositif de retenue pour enfants (A)
dans les points d'ancrage bas (B)
conformément aux instructions fournies
par le fabricant du dispositif de retenue
pour enfants.
A. Connecteur
B. Point d'ancrage bas
Si votre dispositif de retenue pour
enfants est muni d'un support, vérifiez
la présence d'un support à un endroit
stable du plancher.
Si votre dispositif de retenue pour
enfants est à sangle de fixation,
procédez aux étapes4à8.
Si votre dispositif de retenue pour
enfants est sans sangle de fixation,
procédez à l'étape 8.4. Faites glisser la sangle de fixation du
dispositif de retenue pour enfants (C)
dans l'espace entre le siège arrière et la
garniture du panneau arrière.
5. Faites basculer l'accoudoir vers
l'avant. Ouvrez les deux fixations (B)
situées dans l'espace réservé à
l'accoudoir.6. Ouvrez le couvercle intérieur.
7. Passez votre main dans l'ouverture
des deux fixations, accrochez le
crochet de la sangle d'ancrage (C) au
point d'ancrage (D), et serrez fixement
la sangle.
S'il est difficile de verrouiller le crochet
de la sangle de fixation, tournez le
crochet sur le côté.
211AHA106434
212AHA106610
213AHA106623
214AHA106636
215AHA106649
136
SÉCURITÉ

8. Poussez et tirez le dispositif de
retenue pour enfants dans tous les
sens pour vérifier qu'il est bien fixé.
Retrait
Enlevez le dispositif de retenue pour
enfants conformément aux instructions
fournies par le fabricant du dispositif de
retenue pour enfants.
Installation d'un dispositif de
retenue pour enfants à une ceinture
de sécurité de type à 3 points (avec
mécanisme de blocage d'urgence)
Installation
1. Placez un dispositif de retenue pour
enfants sur le siège sur lequel vous
souhaitez l'installer et retirez
l'appuie-tête du siège. Voir la section
« Appuie-tête ».
2. Lorsque vous installez un dispositif
de retenue pour enfants sur le siège
passager avant, réglez le siège le plus
vers l'arrière possible.
3. Acheminez la ceinture à travers le
dispositif de retenue pour enfants
conformément aux instructions fournies
par le fabricant du dispositif de retenue
pour enfants, puis insérez la plaque de
verrouillage dans la boucle.
4. Tendez correctement à l'aide du clip
de verrouillage (A).
5. Si votre dispositif de retenue pour
enfants est muni d'un support, vérifiez
la présence d'un support à un endroit
stable du plancher.6. Avant d'installer l'enfant dans le
dispositif de retenue, poussez et tirez le
dispositif de retenue pour enfants dans
tous les sens pour vérifier qu'il est bien
fixé. Procédez à cette vérification avant
chaque utilisation.
160)
ATTENTION
158)Lorsque vous installez un dispositif de
retenue pour enfants, enlevez l'appuie-tête
du siège.
159)Les points d'ancrage du dispositif de
retenue pour enfants sont conçus pour
résister aux charges imposées par des
dispositifs de retenue pour enfants installés
correctement. Ne les utilisez jamais pour
les ceintures de sécurité pour adultes, des
harnais ou pour fixer d'autres éléments ou
équipements au véhicule.160)Pour certains types de dispositif de
retenue pour enfants, le clip de verrouillage
(A) doit être utilisé pour éviter toutes
blessures pendant une collision ou une
manœuvre brusque. Ils doivent être fixés et
utilisés conformément aux instructions du
fabricant du dispositif de retenue pour
enfants. Retirez le clip de verrouillage si
vous retirez le dispositif de retenue pour
enfants.
ATTENTION
73)Si vous installez un dispositif de retenue
pour enfants sur le siège arrière, réglez le
siège avant de manière à éviter tout
contact entre les dossiers avant d'une part,
et les pieds de l'enfant et le dispositif de
retenue d'autre part.
74)Lorsque vous installez un dispositif de
retenue pour enfants (groupe de masse II &
III) sur le siège passager avant, réglez les
dossiers 2 crans vers l'arrière par rapport à
la position verticale.
75)Les dispositifs de retenue pour enfants
avec support ne conviennent pas pour le
siège central arrière.
76)Abaissez l'appuie-tête du dispositif de
retenue pour enfants après avoir sorti
l'enfant du dispositif de retenue pour
enfants en cas d'utilisation des dispositifs
KID-FIX ou KID PLUS sur le siège arrière,
afin d'éviter tout contact entre l'appuie-tête
du dispositif de retenue pour enfants et la
vitre arrière. Et veillez à ajuster et à
positionner correctement l'appuie-tête
lorsque vous placez l'enfant dans le
dispositif de retenue pour enfants.
216AA0008772
137

AIRBAG DU
SYSTÈME DE
RETENUE
SUPPLÉMENTAIRE
La notice relative aux airbags SRS
fournissent des informations
importantes sur les airbags conducteur
et passager avant, l'airbag espace
genoux conducteur, les airbags latéraux
et les airbags rideaux.
Les airbags conducteur et passager
avant sont conçus pour renforcer la
protection primaire assurée par les
ceintures de sécurité côté conducteur
et passager avant, en protégeant les
occupants contre les blessures à la tête
et au thorax lors de certaines collisions
frontales modérées à graves.
L'airbag conducteur SRS emploie un
système à double niveau de
déclenchement (si le véhicule en est
équipé). Les airbags conducteur et
passager avant sont contrôlés par les
capteurs d'impact (à l'avant du
véhicule) et le contrôleur (près du centre
du véhicule, au niveau du plancher).
L'airbag espace genoux conducteur (si
le véhicule en est équipé) est conçu
pour renforcer la protection primaire
assurée par la ceinture de sécurité
conducteur. Il peut réduire le
mouvement vers l'avant des jambes du
conducteur et assurer une protection
supplémentaire du corps lors de
certaines collisions frontales modérées
à graves.Les airbags latéraux SRS (si le véhicule
en est équipé) sont conçus pour
renforcer la sécurité assurée par des
ceintures de sécurité correctement
bouclées et pour protéger le
conducteur et le passager avant contre
toutes blessures au thorax lors de
certaines collisions frontales modérées
à graves.
Les airbags rideaux SRS (si le véhicule
en est équipé) sont conçus pour
renforcer la sécurité assurée par des
ceintures de sécurité correctement
bouclées et pour protéger le
conducteur et le passager sur le siège
avant et la banquette arrière contre
toutes blessures à la tête en déployant
l'airbag rideau du côté de l'impact lors
de certaines collisions frontales
modérées à graves.
Le SRS ne remplace PAS les ceintures
de sécurité. Afin de garantir la
protection maximale de tous les
occupants dans tous types de
collisions et d'accidents, il est impératif
que tous les occupants, y compris les
passagers et le conducteur, bouclent
leurs ceintures de sécurité.
REMARQUE L'ERA-GLONASS (si le
véhicule en est équipé) est conçu pour
fonctionner lorsqu'un airbag se déploie.
Consultez la section « ERA-
GLONASS ».Principe de fonctionnement du
système de retenue supplémentaire
Le SRS est constitué des composants
suivants :
1. Module d'airbag (conducteur)*
2. Témoin d'airbag passager avant
(cabine approfondie et cabine double)
3. Module d'airbag (passager)*
4. Module d'airbag espace genoux
conducteur* 5. Commutateur ON OFF
d'airbag passager avant (cabine
217AHA106232
218AHA104876
138
SÉCURITÉ

approfondie et cabine double)
6. Modules d'airbags latéraux*
7. Modules d'airbags rideaux*
* — si le véhicule en est équipé
Les airbags ne fonctionnent que si le
commutateur d'allumage ou le mode
de fonctionnement est dans l'une des
conditions suivantes.
Sauf véhicules équipés du système de
fonctionnement sans clé : le
commutateur d'allumage est en
position ON ou START.
Véhicules équipés du système de
fonctionnement sans clé : mode de
fonctionnement sur ON.
Lorsque l'unité de commande d'airbag
détecte que le véhicule fait un tonneau,
les airbags rideaux se déploieront (si le
véhicule en est équipé).
Le déploiement des airbags provoque
un bruit sourd, brusque, et dégage un
peu de fumée et de poudre. Ceci n'est
nullement signe d'un incendie dans le
véhicule. Les personnes souffrant de
problèmes respiratoires peuvent
ressentir une certaine irritation en raison
des produits chimiques servant à
déclencher l'airbag. Si cela ne présente
aucun danger, ouvrez les fenêtres après
le déploiement des airbags.
Les airbags se dégonflent très
rapidement après leur déploiement, il y
a donc très peu de risque d'obstruction
du champ de vision.
161) 162) 163) 164) 165) 166) 167) 168) 169) 170) 171) 172)
173)
Mesures de précaution pour
l'installation du dispositif de
retenue pour enfants sur les
véhicules avec airbag pour
passager avant
L'étiquette représentée est fixée sur les
véhicules équipés d'un airbag pour
passager avant.
174)
REMARQUE La position des étiquettes
peut varier en fonction du modèle du
véhicule.
Commutateur ON OFF d'airbag
passager avant (cabine approfondie
et cabine double)
Le commutateur ON/OFF d'airbag de
passager avant permet de désactiver
l'airbag passager avant. Si vous
disposez d'un dispositif de retenue
pour enfants qui ne peut être installé
que sur le siège passager avant, veillez
à couper le commutateur ON/OFF
d'airbag de passager avant, avant de
l'utiliser. Voir la section « Désactivation
d'un airbag ».
Le commutateur ON/OFF d'airbag de
passager avant se trouve à
l'emplacement illustré.
219AF0009484
220AHA100605
221AHA105668
139

Les airbags avant et l'airbag espace
genoux conducteur PEUVENT NE
PAS SE DÉPLOYER quand…
Dans certains types de collisions
frontales, la structure de la carrosserie
du véhicule est conçue pour absorber
le choc, afin de protéger les occupants.
(La zone frontale de la carrosserie du
véhicule peut se déformer
considérablement en absorbant
l'impact.) Dans ce cas, les airbags
avant et l'airbag espace genoux
conducteur peuvent ne pas se
déployer, que la carrosserie du véhicule
se déforme ou se détériore, ou pas.
L'illustration représente quelques
exemples typiques.
1. Collision avec un poteau, un arbre
ou autre objet étroit 2. Véhicule glissant
sous l'arrière d'un camion 3. Impacts
frontaux d'obliqueÉtant donné que les airbags avant et
l'airbag espace genoux conducteur ne
protègent pas les occupant dans tous
les types de collisions frontales, veillez à
boucler toujours correctement votre
ceinture de sécurité.
Les airbags avant et l'airbag espace
genoux conducteur NE SONT PAS
CONÇUS POUR SE DÉPLOYER
quand…
Les airbags avant et l'airbag espace
genoux conducteur ne sont pas conçus
pour se déployer dans des conditions
où ils ne peuvent pas assurer la
protection habituelle de l'occupant.
L'illustration représente ces conditions.
1. Collisions par l'arrière 2. Collisions
latérales 3. Véhicule basculant sur le
côté ou se renversant sur le toit
Étant donné que les airbags avant et
l'airbag espace genoux conducteur ne
protègent pas les occupant dans tous
les types de collisions, veillez à boucler
toujours correctement votre ceinture de
sécurité.Les airbags avant et l'airbag espace
genoux conducteur sont PEUVENT
SE DÉPLOYER quand…
Les airbags avant et l'airbag espace
genoux conducteur peuvent se
déployer en cas d'impact frontal
modéré à grave du véhicule
(détérioration du châssis de roulement).
L'illustration représente quelques
exemples typiques.
1. Collision avec un îlot central/
surélevé ou la bordure d'un trottoir
2. Passage du véhicule sur un trou
profond/un nid de poule 3. Descente
du véhicule le long d'une descente
abrupte, et heurtant le sol
Étant donné que les airbags avant et
l'airbag espace genoux conducteur
peuvent se déployer dans certains
types d'impacts imprévisibles, comme
illustré, et vous éjecter facilement de
228AHA103143229AHA103156
230AHA103169
142
SÉCURITÉ

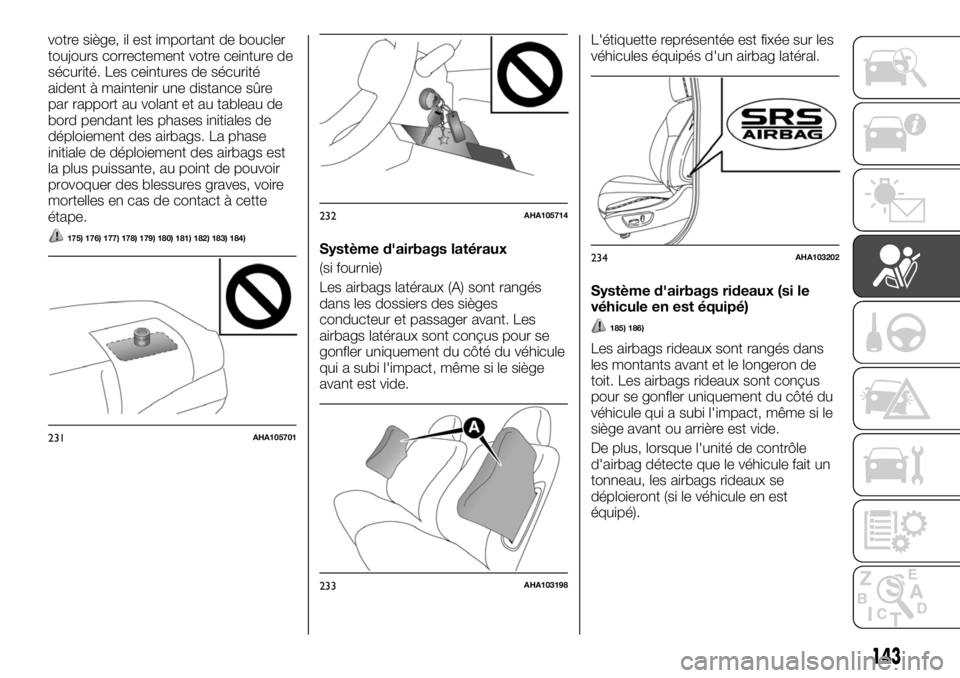

votre siège, il est important de boucler
toujours correctement votre ceinture de
sécurité. Les ceintures de sécurité
aident à maintenir une distance sûre
par rapport au volant et au tableau de
bord pendant les phases initiales de
déploiement des airbags. La phase
initiale de déploiement des airbags est
la plus puissante, au point de pouvoir
provoquer des blessures graves, voire
mortelles en cas de contact à cette
étape.
175) 176) 177) 178) 179) 180) 181) 182) 183) 184)Système d'airbags latéraux
(si fournie)
Les airbags latéraux (A) sont rangés
dans les dossiers des sièges
conducteur et passager avant. Les
airbags latéraux sont conçus pour se
gonfler uniquement du côté du véhicule
qui a subi l'impact, même si le siège
avant est vide.L'étiquette représentée est fixée sur les
véhicules équipés d'un airbag latéral.
Système d'airbags rideaux (si le
véhicule en est équipé)
185) 186)
Les airbags rideaux sont rangés dans
les montants avant et le longeron de
toit. Les airbags rideaux sont conçus
pour se gonfler uniquement du côté du
véhicule qui a subi l'impact, même si le
siège avant ou arrière est vide.
De plus, lorsque l'unité de contrôle
d'airbag détecte que le véhicule fait un
tonneau, les airbags rideaux se
déploieront (si le véhicule en est
équipé).
231AHA105701
232AHA105714
233AHA103198
234AHA103202
143

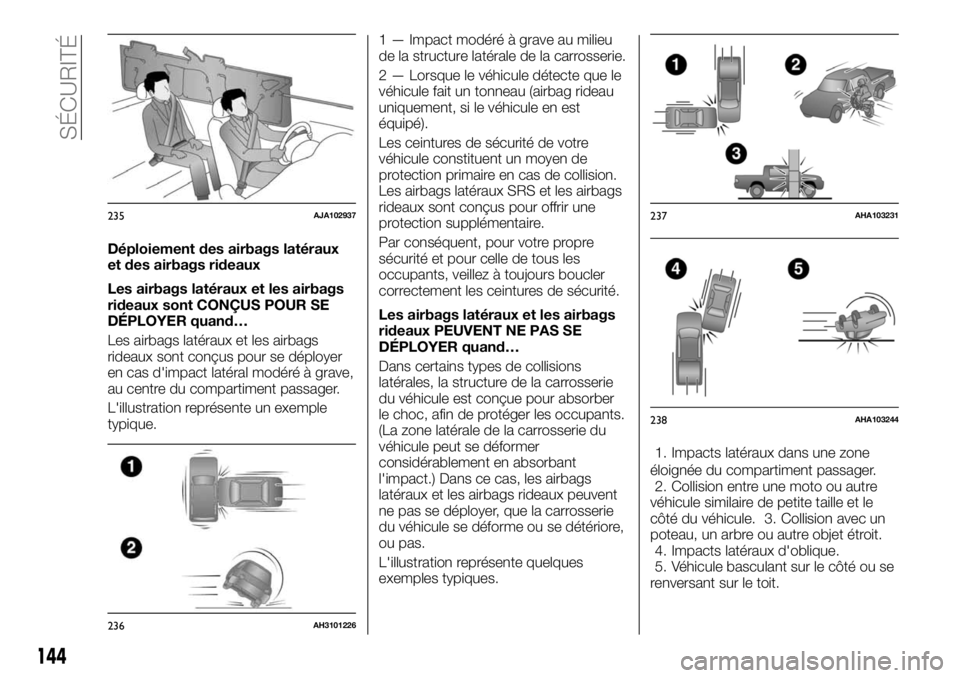

Déploiement des airbags latéraux
et des airbags rideaux
Les airbags latéraux et les airbags
rideaux sont CONÇUS POUR SE
DÉPLOYER quand…
Les airbags latéraux et les airbags
rideaux sont conçus pour se déployer
en cas d'impact latéral modéré à grave,
au centre du compartiment passager.
L'illustration représente un exemple
typique.1 — Impact modéré à grave au milieu
de la structure latérale de la carrosserie.
2 — Lorsque le véhicule détecte que le
véhicule fait un tonneau (airbag rideau
uniquement, si le véhicule en est
équipé).
Les ceintures de sécurité de votre
véhicule constituent un moyen de
protection primaire en cas de collision.
Les airbags latéraux SRS et les airbags
rideaux sont conçus pour offrir une
protection supplémentaire.
Par conséquent, pour votre propre
sécurité et pour celle de tous les
occupants, veillez à toujours boucler
correctement les ceintures de sécurité.
Les airbags latéraux et les airbags
rideaux PEUVENT NE PAS SE
DÉPLOYER quand…
Dans certains types de collisions
latérales, la structure de la carrosserie
du véhicule est conçue pour absorber
le choc, afin de protéger les occupants.
(La zone latérale de la carrosserie du
véhicule peut se déformer
considérablement en absorbant
l'impact.) Dans ce cas, les airbags
latéraux et les airbags rideaux peuvent
ne pas se déployer, que la carrosserie
du véhicule se déforme ou se détériore,
ou pas.
L'illustration représente quelques
exemples typiques.1. Impacts latéraux dans une zone
éloignée du compartiment passager.
2. Collision entre une moto ou autre
véhicule similaire de petite taille et le
côté du véhicule. 3. Collision avec un
poteau, un arbre ou autre objet étroit.
4. Impacts latéraux d'oblique.
5. Véhicule basculant sur le côté ou se
renversant sur le toit.
235AJA102937
236AH3101226
237AHA103231
238AHA103244
144
SÉCURITÉ

Étant donné que les airbags latéraux et
les airbags rideaux ne protègent pas les
occupant dans tous les types de
collisions latérales, veillez à boucler
toujours correctement votre ceinture de
sécurité.
Les airbags latéraux et les airbags
rideaux NE SONT PAS CONÇUS
POUR SE DÉPLOYER quand…
Les airbags latéraux et les airbags
rideaux ne sont pas conçus pour se
déployer dans des conditions où ils ne
peuvent pas assurer la protection
habituelle de l'occupant. L'illustration
représente ces conditions.
1. Collisions frontales 2. Collisions par
l'arrière 3. Tonneau *
* — si fourni
Étant donné que les airbags latéraux et
les airbags rideaux ne protègent pas les
occupant dans tous les types de
collisions, veillez à boucler toujours
correctement votre ceinture de sécurité.
187) 188) 189) 190) 191) 192) 193) 194) 195)
Entretien SRS
196) 197) 198) 199) 200)
REMARQUE Si vous devez vous
débarrasser de votre véhicule,
respectez la législation locale à ce sujet
et demandez à un concessionnaire Fiat
de démonter le système d'airbags en
toute sécurité.
239AHE100469
240AA0082019
241AHA105727
145
