FLUIDES ET LUBRIFIANTS
Spécifications de produit
Votre véhicule utilise une huile moteur qui a été créée et testée avec le plus grand soin afin de satisfaire les exigences du Plan
d’Entretien Périodique.
L’utilisation constante des lubrifiants prescrits garantit le respect de la consommation de carburant et des normes en matière
d’émissions. La qualité des lubrifiants est déterminante pour le bon fonctionnement du moteur et pour sa longévité.
Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxIntervalle de vidange
Huile moteur
Avec FAP
Sans FAPSAE 5W-30
ACEA C39.55535-S3
ou MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Selon le Plan d’Entretien
Périodique
Faute de lubrifiants conformes aux spécifications requises, il est possible de faire l’appoint avec des lubrifiants possédant les
caractéristiques minimales requises ; une performance optimale du moteur n'est toutefois pas garantie dans ce cas.
229)
322
SPÉCIFICATIONS TECHNIQUES

Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxApplication
Lubrifiants et graisses
pourla transmissionLubrifiant synthétique
AT F9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Huile de transmission
automatique
Lubrifiant synthétique
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Huile de transmission
manuelle et de transfert
pour 5M/T
Lubrifiant synthétique
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Huile de transmission
manuelle et de transfert
pour 6M/T
Lubrifiant synthétique
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Huile de transfert pour
boîte automatique
Lubrifiant synthétique
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Huile de différentiel pour
2RM et 4RM sans
différentiel LSD type
multi-disque
Lubrifiant synthétique
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Huile de différentiel pour
4RM avec différentiel
(LSD) type multi-disque
Liquide de frein
Liquide d'embrayageDOT 49,55597
ou MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Commandes de freins
hydrauliques et
embrayage hydraulique
Direction assistéeLubrifiant synthétique
AT F9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference N°F001.A16
323

Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxApplication
Agent de protection
pourradiateursCUNA NC 956-16
ASTM D 33069,55523
ou MS.90032PARAFLU UPContractual
Technical Reference
N° F101.M01
(1)
Liquide de
refroidissement du
moteur
Liquide de lave-glaceMélange d'alcools et
tensioactifs. Dépasse les
spécificationsCUNA NC
956-11.9,55522
ou MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16À utiliser dilué ou non
dilué dans les systèmes
lave-glace/essuie-glace.
(1) Il est possible de mélanger le produit utilisé pour le remplissage initial et PARAFLU UP, même s'ils sont de couleurs différentes. PARAFLU UP peut être utilisé
pour des quantités de remplissage allant jusqu'à 1 litre. Pour des quantités plus importantes, nous recommandons de changer complètement le liquidede
refroidissement dans les pourcentages donnés.
ATTENTION
229)L'utilisation de produits dont les spécifications diffèrent de celles indiquées ci-dessus peut entraîner des dommages sur le moteur qui ne
sont pas couverts par la garantie.
324
SPÉCIFICATIONS TECHNIQUES

INDEX
ALPHABETIQUE
À .........2
Afficheur multi-informations......97
Airbag du système de retenue
supplémentaire............138
Airbags latéraux.............143
Aire à bagages...............82
Allume-cigares...............86
Anti-démarrage électronique......14
Appuie-tête.................40
Attelage de remorque..........83
Avertisseur de franchissement de
ligne...................214
Batterie..................285
Blocage de différentiel arrière.....192
Blocage du volant.............42
Boîte automatique............174
Caméra de recul............217
Capacités de remplissage.......319
Caractéristiques du moteur......303
Cargaisons.................82
Catalyseur.................278
Ceintures de sécurité
Utilisation...............118
Cendrier...................86
Changements / modifications du
véhicule..................5
Chauffage/Climatisation manuelle . . .63Choix du carburant............92
Clés......................13
Commande de fenêtre électrique . . .76
Comment changer un pneumatique
.238
Commutateur d'avertisseur sonore
.43
Commutateur d'essuie-glace et de
lave-glace................56
Commutateur de désembuage de
lunette arrière..............74
Commutateur de réglage des
phares..................51
Commutateur des feux
antibrouillard...............52
Commutateur des feux de détresse . .52
Commutateur du combiné de
phares et des feux de
route/croisement............48
Commutateur du moteur........26
Compartiment moteur..........80
Conduite économique.........157
Conduite en mode 4 roues
motrices................195
Conseils importants pour
l'utilisation de la climatisation....73
Consommation de carburant.....325
Contacteur d'allumage..........26
Convertisseur catalytique........79
Crochet pratique..............90
Démarrage d'urgence.........230
Démarrage et arrêt du moteur. . . .164Dimensions du véhicule........305
Dispositif de retenue pour enfants . .123
Éclairage intérieur.............54
Éléments fusibles............250
Émissions.................325
Entretien général............288
Era Glonass................223
Espaces de rangement.........87
Étiquetage du véhicule.........301
Étiquette avec le numéro de clé....13
Fenêtre...................76
Feux extérieurs...............48
Filtre à particules diesel.........79
Fluides et lubrifiants...........322
Fonctionnement dans des
conditions de conduites
défavorables..............249
Fonctionnement du
turbocompresseur..........168
Fonctions intérieures...........85
Frein de stationnement.........162
Fusibles..................251
Hayon....................33
Horloge numérique............87
Huile moteur...............278
Index graphique...............9
Instruments.................97
Levier des clignotants..........51
Limiteur de vitesse............207
Liquide d'embrayage..........283
lire attentivement

Liquide de direction assistée.....284
Liquide de frein..............282
Liquide de lave-glace..........281
Liquide de refroidissement du
moteur.................280
Masquage des phares.........53
Miroir de courtoisie............85
Mode Sport................174
Nettoyage de l'extérieur du
véhicule.................291
Nettoyage de l'habitacle du
véhicule.................289
Outils, cric et manivelle........234
Pare-soleil.................85
Patère....................90
Performances du véhicule.......311
Pneumatiques..............295
Poids....................312
Poignée de maintien...........90
Porte-bouteille...............90
Porte-gobelet................89
Portes....................29
Positions ISOFIX.............127
Précautions relatives à l'entretien . .269
Précautions relatives à l'entretien
du véhicule...............289
Prétendeurs................122
Prise pour accessoires..........87Programme d'entretien planifié. . . .270
Purge du circuit de carburant.....233
Purificateur d'air..............74
Réglage des sièges...........36
Réglage en hauteur et en
inclinaison du volant..........42
Régulateur de vitesse..........201
Remorquage...............245
Remplacement des ampoules
électriques...............259
Remplacement des essuie-glaces . .287
Rétroviseur intérieur............44
Rétroviseurs................44
Rétroviseurs extérieurs..........45
Roues et pneumatiques........318
Sécurité enfants porte arrière
(double cabine).............33
Si le véhicule tombe en panne. . . .229
Siège arrière................37
Sièges....................36
Sièges avant................36
Stationnement..............163
Surchauffe moteur............232
Système d'entrée sans clé.......14
Système de charge élevée.......82
Système de climatisation........61
Système de commande de
climatisation automatique......66Système de conduite auxiliaire. . . .153
Système de fonctionnement sans
clé.....................17
Système de limitation d'effort.....122
Système Dead-Lock...........31
Système électrique...........317
Système SBR...............120
Système Start&Stop..........168
Systèmes de sécurité..........149
Systèmes de sécurité active......149
Techniques de conduite
sécuritaires...............158
Transmission Easy select 4WD. . . .180
Transmission manuelle.........172
Transmission Super Select 4WD II . .185
Usage de drogues et d'alcool au
volant..................158
Utilisation d'un véhicule à quatre
roues motrices............199
Utilisation du Manuel du
conducteur................3
Utilisation intensive du véhicule. . . .275
Ventilateurs................61
Vérification des niveaux.........276
Vérifications périodiques........275
Verrouillage centralisé des portes . . .30
Volant....................42
FCA Italy S.p.A. - MOPAR - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 3 - 10040 Volvera - Turin (Italy)
Imprimé n° - - Édition
INDEX ALPHABETIQUE
603.91.225 06/2017 3

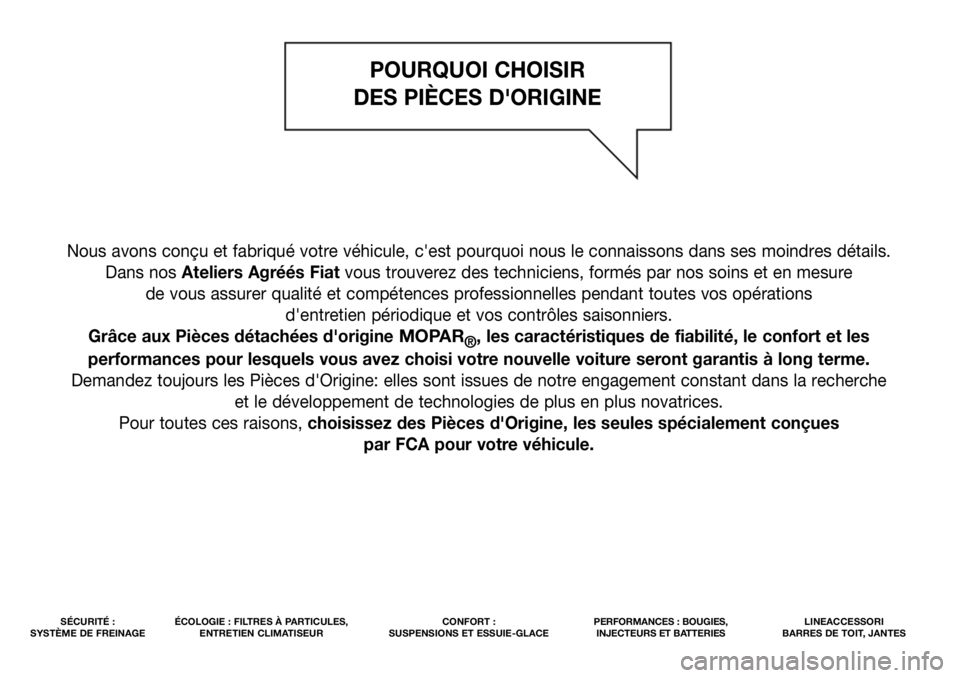

Nous avons conçu et fabriqué votre véhicule, c'est pourquoi nous le connaissons dans ses moindres détails.
Dans nos Ateliers Agréés Fiatvous trouverez des techniciens, formés par nos soins et en mesure
de vous assurer qualité et compétences professionnelles pendant toutes vos opérations
d'entretien périodique et vos contrôles saisonniers.
Grâce aux Pièces détachées d'origine
MOPAR®, les caractéristiques de fiabilité, le confort et les
performances pour lesquels vous avez choisi votre nouvelle voiture seront garantis à long terme.
Demandez toujours les Pièces d'Origine: elles sont issues de notre engagement constant dans la recherche
et le développement de technologies de plus en plus novatrices.
Pour toutes ces raisons, choisissez des Pièces d'Origine, les seules spécialement conçues
par FCA pour votre véhicule.
SÉCURITÉ :
SYSTÈME DE FREINAGEÉCOLOGIE : FILTRES À PARTICULES,
ENTRETIEN CLIMATISEURCONFORT :
SUSPENSIONS ET ESSUIE-GLACE PERFORMANCES : BOUGIES,
INJECTEURS ET BATTERIESLINEACCESSORI
BARRES DE TOIT, JANTES
POURQUOI CHOISIR
DES PIÈCES D'ORIGINE

Les données de cette brochure sont fournies à titre indicatif.
FCA Italy S.p.A.pourra, à n’importe quel moment, appliquer aux modèles décrits dans la présente notice toute modification
estimée nécessaire pour des raisons techniques ou commerciales.
Pour toute information, nous prions le Client de bien vouloir s’adresser au Concessionnaire ou Siège Fiat le plus proche.
Impression sur papier écologique sans chlore.
