2017 FIAT FULLBACK AUX

Milliers de milles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Milliers de kilomètres ou20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle du fonctionnement du système
d’essuie-glace/lave-glace et réglage du jet,
si nécessaire
●●●●●
Contrôle de la propreté des mécanismes de
fermeture du capot et du coffre à bagages,
propreté et lubrification de la timonerie
●●●●●
Inspectez visuellement l'état et l'usure des
plaquettes de frein avant et le
fonctionnement du témoin d'usure des
plaquettes
●●●●●●●●●●
Inspectez visuellement l'état et l'usure de la
garniture de frein à tambour arrière●●●●●●●●●●
Vérifiez les jeux aux roulements de roues
avant et arrière●●●
Vérifiez visuellement toute fuite de liquide de
la boîte de vitesses automatique (si des
fuites sont détectées, vérifiez le niveau
d'huile)
●●●● ●●●●
Changez l'huile de la boîte de vitesses
automatique (14)●●
Vérifiez visuellement toute fuite de liquide de
la boîte de vitesses manuelle (si des fuites
sont détectées, vérifiez le niveau d'huile)
●●●● ●●●●
(14) À effectuer seulement en cas d'usage intensif, uniquement en fonction du kilométrage.
272
ENTRETIEN ET MAINTENANCE

Milliers de milles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Milliers de kilomètres ou20 40 60 80 100 120 140 160 180 200
Années12345678910
Remplacez les courroies d'entraînement
des accessoires(3)
Remplacez la cartouche de filtre à
carburant (4)
●●●●●
Remplacement de la cartouche de filtre à
air (5)●●●
Vérifiez l'absence d'obstructions ou de
dommages dans la cartouche du filtre à air●● ●● ●● ●
Remplacez le liquide de frein (6)●●●●●
Remplacer le filtre à air habitacle / pollen (si
le véhicule en est équipé)●●●●●●●●●●
(3) Ne remplacez la courroie que si vous détectez des signes de détérioration/usure lors de l'inspection périodique.
(4) Si vous mettez un type de carburant diesel qui n'est pas conforme aux normes Euro, il est recommandé de changer ce filtre tous les 20 000 km.
(5) Si le véhicule est utilisé dans des zones poussiéreuses, ce filtre doit être remplacé tous les 20 000 km.
(6) Le liquide de frein doit être remplacé tous les deux ans, quel que soit le kilométrage.
274
ENTRETIEN ET MAINTENANCE

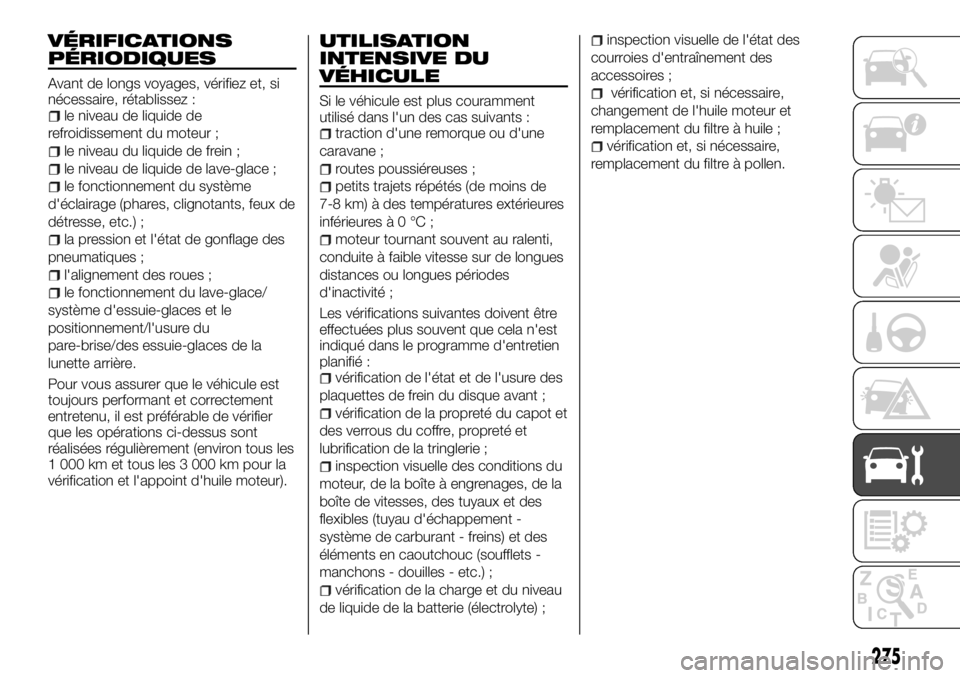

VÉRIFICATIONS
PÉRIODIQUES
Avant de longs voyages, vérifiez et, si
nécessaire, rétablissez :
le niveau de liquide de
refroidissement du moteur ;
le niveau du liquide de frein ;
le niveau de liquide de lave-glace ;
le fonctionnement du système
d'éclairage (phares, clignotants, feux de
détresse, etc.) ;
la pression et l'état de gonflage des
pneumatiques ;
l'alignement des roues ;
le fonctionnement du lave-glace/
système d'essuie-glaces et le
positionnement/l'usure du
pare-brise/des essuie-glaces de la
lunette arrière.
Pour vous assurer que le véhicule est
toujours performant et correctement
entretenu, il est préférable de vérifier
que les opérations ci-dessus sont
réalisées régulièrement (environ tous les
1 000 km et tous les 3 000 km pour la
vérification et l'appoint d'huile moteur).
UTILISATION
INTENSIVE DU
VÉHICULE
Si le véhicule est plus couramment
utilisé dans l'un des cas suivants :
traction d'une remorque ou d'une
caravane ;
routes poussiéreuses ;
petits trajets répétés (de moins de
7-8 km) à des températures extérieures
inférieuresà0°C;
moteur tournant souvent au ralenti,
conduite à faible vitesse sur de longues
distances ou longues périodes
d'inactivité ;
Les vérifications suivantes doivent être
effectuées plus souvent que cela n'est
indiqué dans le programme d'entretien
planifié :
vérification de l'état et de l'usure des
plaquettes de frein du disque avant ;
vérification de la propreté du capot et
des verrous du coffre, propreté et
lubrification de la tringlerie ;
inspection visuelle des conditions du
moteur, de la boîte à engrenages, de la
boîte de vitesses, des tuyaux et des
flexibles (tuyau d'échappement -
système de carburant - freins) et des
éléments en caoutchouc (soufflets -
manchons - douilles - etc.) ;
vérification de la charge et du niveau
de liquide de la batterie (électrolyte) ;
inspection visuelle de l'état des
courroies d'entraînement des
accessoires ;
vérification et, si nécessaire,
changement de l'huile moteur et
remplacement du filtre à huile ;
vérification et, si nécessaire,
remplacement du filtre à pollen.
275

VÉRIFICATION DES NIVEAUX
1. Réservoir de liquide de refroidissement du moteur 2. Réservoir de liquide de frein 3. Réservoir du liquide d'embrayage (le
cas échéant) 4. Bouchon d’huile moteur 5. Jauge de niveau d'huile moteur 6. Réservoir de liquide de direction assistée
7. Réservoir de liquide de lave-glace 8. Batterie
A— Versions conduite à droite
354) 355)
454VANODIESEL3231
276
ENTRETIEN ET MAINTENANCE

LIQUIDE DE
REFROIDISSEMENT
DU MOTEUR
Vérification du niveau de liquide de
refroidissement
Un réservoir de secours de liquide de
refroidissement transparent (A) est situé
dans le compartiment moteur. Le
niveau de liquide de refroidissement
dans ce réservoir doit être compris
entre les repères “L” (LOW) et “F”
(FULL) lors d'une mesure avec le
moteur froid.
Ajout de liquide de refroidissement
Le système de refroidissement est un
système fermé et généralement, la
perte de liquide de refroidissement doit
être minime. Une réduction notable du
niveau de liquide de refroidissement
peut indiquer l'existence d'une fuite. Si
cela se produit, il est recommandé de
faire vérifier le système dès que
possible. Si le niveau chute en-deçà du
niveau “L” (LOW) dans le réservoir de
secours, ouvrez le couvercle et ajoutez
du liquide de refroidissement.Aussi, si le réservoir de secours est
complètement vide, retirez le bouchon
de radiateur (B) et ajoutez du liquide de
refroidissement jusqu'à ce que le niveau
atteigne le goulot de remplissage.
361) 362)
Antigel
Le liquide de refroidissement du moteur
contient un agent anticorrosif à base
d'éthylèneglycol. Certaines pièces du
moteur sont fabriquées à partir d'un
alliage d'aluminium injecté et un
remplacement périodique du liquide de
refroidissement du moteur est
nécessaire pour éviter la corrosion de
ces pièces.
Utilisez le liquide de refroidissement
recommandé par Fiat ou équivalent
(liquide de refroidissement sans silicate,
sans amine, sans nitrate et sans borate
à base d'éthylèneglycol de qualité
supérieure similaire).
Le liquide de refroidissement d'origine
Fiat offre une excellente protection
contre la corrosion et la formation de
rouille de tous les métaux, y compris
l'aluminium, et peut éviter les blocages
du radiateur, du chauffage, de la
culasse, du bloc moteur, etc.
En raison de la nécessité de cet agent
anticorrosif, le liquide de refroidissement
ne doit pas être remplacé par de l'eau
claire, même en été. La concentration
requise d'antigel diffère selon la
456AHM100742
280
ENTRETIEN ET MAINTENANCE
température ambiante escomptée.

ATTENTION
363)N’utilisez pas le véhicule lorsque le
réservoir de liquide lave-glace est vide : le
bon fonctionnement du lave-glace est
essentiel pour garantir une bonne visibilité.
L’utilisation répétitive du système sans
liquide peut endommager ou provoquer
une détérioration prématurée de certains
composants du système.
364)Certains additifs commerciaux pour
liquides lave-glace sont inflammables. Le
compartiment moteur contient des
composants chauds qui peuvent
provoquer un incendie.
LIQUIDE DE FREIN
Vérification du niveau de liquide
Vérifiez le niveau de liquide de frein
dans le réservoir. Le niveau de liquide
de frein doit être compris entre les
repères “MAX” et “MIN” du réservoir.
Le niveau de liquide de frein est surveillé
à l'aide d'un flotteur. Lorsque le niveau
de liquide de frein chute en-deçà du
repère “MIN”, le témoin de liquide de
frein s'allume.
Le niveau de liquide diminue
légèrement avec l'usure des plaquettes
de frein, mais cela n'indique aucune
anomalie.
Si le niveau de liquide de frein diminue
notablement en un court laps de
temps, cela indique la présence de
fuites dans le système de freinage.
Dans ce cas, il est recommandé de
faire vérifier votre véhicule.Type de liquide
Utilisez un liquide de frein conforme aux
normes DOT3 ou DOT4. Le liquide de
frein est hygroscopique. Un excès
d'humidité dans le liquide de frein nuit
au système de freinage et réduit les
performances de freinage.
En outre, le réservoir de liquide de frein
est équipé d'un bouchon spécial qui
permet d'empêcher toute entrée d'air.
Ce bouchon ne doit pas être enlevé.
365) 366) 367) 368) 369) 370) 371) 372)
185) 186) 187)
ATTENTION
365)Le liquide de direction assistée est
inflammable ; évitez qu'il n'entre en contact
avec des pièces chaudes du moteur.
366)Certains additifs de lave-glace de
pare-brise du commerce sont
inflammables. Le compartiment moteur
contient des pièces chaudes qui peuvent
provoquer un incendie en cas de contact.
367)N’utilisez pas le véhicule lorsque le
réservoir de liquide lave-glace est vide : le
lave-glace est essentiel pour garantir une
bonne visibilité.
368)Le circuit de refroidissement est sous
pression. Si nécessaire, remplacez
seulement le bouchon par un bouchon
original, sinon le système peut ne pas
fonctionner correctement. N’enlevez pas le
bouchon du réservoir lorsque le moteur est
chaud : risque de brûlures.458AHA102566
282
ENTRETIEN ET MAINTENANCE

369)Soyez prudent lors de la manipulation
du liquide de frein car celui-ci est
dangereux pour les yeux, peut irriter la
peau et endommager également les
surfaces peintes.
370)Utilisez uniquement le liquide de frein
spécifié. Ne mélangez et n'ajoutez pas un
liquide de frein d'une autre marque afin
d'éviter toute réaction chimique. Ne laissez
aucun liquide à base d'essence entrer en
contact avec le liquide de frein, ni se
mélanger à ou s'infiltrer dans ce dernier.
Vous risqueriez d'endommager les joints.
371)Nettoyez le bouchon de remplissage
avant de retirer et de fermer le bouchon
correctement après l'opération de
maintenance.
372)Le liquide de frein est nocif et
hautement corrosif. En cas de contact
accidentel, lavez immédiatement les pièces
concernées avec de l’eau additionnée de
savon doux. Rincez ensuite
soigneusement. Consultez immédiatement
un médecin en cas d’ingestion.
ATTENTION
185)Conservez le bouchon du réservoir
fermé pour éviter toute détérioration du
liquide de frein, sauf en cas de
maintenance.
186)Évitez que le liquide de frein, qui est
hautement corrosif, n'entre en contact avec
des parties peintes. Si cela se produit, lavez
immédiatement avec de l'eau.187)Le symbole
sur le réservoir de
liquide de frein indique si un liquide de frein
est synthétique ou minéral. L'utilisation de
liquides de type minéral risque
d'endommager les joints en caoutchouc
spéciaux du système de freinage sans
possibilité de réparation.LIQUIDE
D'EMBRAYAGE
Vérification du niveau de liquide
Le liquide d'embrayage du
maître-cylindre doit être vérifié lors de la
réalisation d'une autre opération sous le
capot. De plus, le système doit être
systématiquement vérifié pour garantir
l'absence de fuites.
Assurez-vous que le niveau de liquide
de direction assistée est toujours
compris entre les repères de niveau
“MAX” et “MIN” sur le réservoir de
liquide.
Une perte de fluide rapide indique
l'existence d'une fuite dans le système
d'embrayage, qui doit être inspecté par
un concessionnaire Fiat.
459AHA106519
283

Type de liquide
Un liquide de frein conforme aux
normes DOT 3 ou DOT 4 doit être
utilisé. Le bouchon du réservoir doit
être serré à fond pour éviter toute
contamination provoquée par une
matière étrangère ou des moisissures.
NE LAISSEZ PAS DE LIQUIDE À BASE
D'ESSENCE ENTRER EN CONTACT
OU SE MÉLANGER AVEC LE LIQUIDE
DE FREIN, NI CONTAMINER CE
DERNIER, SOUS PEINE
D'ENDOMMAGER LES JOINTS.
373)
ATTENTION
373)Le liquide d'embrayage est nocif et
hautement corrosif. En cas de contact
accidentel, lavez immédiatement les pièces
concernées avec de l’eau additionnée de
savon doux. Rincez ensuite
soigneusement. Consultez immédiatement
un médecin en cas d’ingestion.
LIQUIDE DE
DIRECTION
ASSISTÉE
374)
3)
Vérification du niveau de liquide
Vérifiez le niveau de liquide dans le
réservoir lorsque le moteur tourne au
ralenti. Assurez-vous que le niveau de
liquide de direction assistée est toujours
compris entre les repères de niveau
“MAX” et “MIN” situés sur le réservoir
de liquide et remplissez de liquide, si
nécessaire.
ATTENTION
374)Le liquide de direction assistée est
inflammable ; évitez qu'il n'entre en contact
avec des pièces chaudes du moteur.
ATTENTION
3)La consommation de liquide de direction
assistée est extrêmement réduite ; s'il est
nécessaire d'en remettre après une courte
période, faites vérifier le système par un
concessionnaire Fiat pour de possibles
fuites.
460AHA102582
284
ENTRETIEN ET MAINTENANCE
