2017 FIAT FULLBACK ABS

TÉMOINS ET TÉMOINS D'AVERTISSEMENT
1. Témoin du feu antibrouillard avant* 2. Témoins des clignotants/Témoins des feux de détresse 3. Témoin des feux de route
4. Témoin Start&Stop* 5. Témoin de veille (vert) de l'avertisseur de franchissement de ligne (LDW)* — Témoin (orange) de
l'avertisseur de franchissement de ligne (LDW)* 6. Témoin du feu de position* 7. Témoin de marche de l'avertisseur de
franchissement de ligne (LDW)* 8. Témoin du feu antibrouillard arrière 9. Témoin du régulateur de vitesse* 10. Témoin
d'avertissement du filtre à particules diesel (DPF)* 11. Témoin de préchauffage diesel 12. Témoin d'avertissement de charge
13. Témoin d'avertissement du contrôle du moteur 14. Témoin du filtre à carburant 15. Témoin d'avertissement de
température de fluide de boîte automatique (véhicules à boîte automatique) 16. Témoin d'avertissement de pression d'huile
17. Témoin d'arrêt Start&Stop* 18. Voyant d'avertissement de niveau de liquide lave-glace* 19. Afficheur multi-informations
20. Pour de plus amples informations, voir la section « Activation du témoin d'avertissement » (si équipé) 21. Pour de plus
amples informations, voir la section « Activation du témoin d'avertissement » (si équipé) 22. Témoin d'avertissement de porte
entrouverte 23. Rappel de bouclage/témoin d'avertissement de ceinture de sécurité 24. Témoin d'avertissement du système
antiblocage des roues (ABS) 25. Témoin de système de contrôle électronique de stabilité (ESC) 26. Témoin d'arrêt du système
de contrôle électronique de stabilité (ESC) 27. Témoin d'avertissement du système de retenue supplémentaire (SRS)
28. Témoin d'avertissement du frein 29. Témoin du blocage de différentiel arrière* 30. Témoin de fonctionnement 2RM/4RM*
31. Témoin de la gamme lente* 32. Témoin de fonctionnement 2RM/4RM* 33. Témoin de la gamme lente*
* — si le véhicule en est équipé
194AH1100948
107

Témoins d'avertissement Signification
Témoin d'avertissement ABS (si le véhicule en est équipé)
En cas de dysfonctionnement du système, le témoin d'avertissement ABS s'allume. En conditions
normales, le témoin d'avertissement ABS s'allume lorsque le commutateur d'allumage est placé en
position ON ou que le mode de fonctionnement est réglé sur ON, et s'éteint après quelques secondes.
REMARQUE : Sur les véhicules équipés du blocage de différentiel arrière et du système de contrôle
électronique de stabilité (ESC), les fonctions ESC et ABS s'interrompent pendant l'activation du blocage
de différentiel arrière. Le témoin ESC, le témoin d'arrêt ESC et le témoin d'avertissement ABS s'allument
pendant l'interruption de ces fonctions. Ce qui n'est nullement signe de dysfonctionnement. Ces
témoins s'éteignent dès que le blocage du différentiel arrière est désengagé. Voir la section « Témoin
ESC, Témoin d'arrêt ESC ».
Si seul le témoin d'avertissement ABS s'allume :
Évitez de freiner brusquement et de rouler à grande vitesse. Arrêtez le véhicule dans un endroit sûr.
Redémarrez le moteur et vérifiez que le témoin s'éteint après quelques minutes de conduite ; s'il reste
allumé, cela indique la présence d'un problème.
En revanche, si le témoin d'avertissement ne s'éteint pas ou s'il se rallume lorsque vous roulez, nous
vous conseillons de faire vérifier le véhicule dès que possible.
Si le témoin d'avertissement ABS et le témoin d'avertissement du frein s'allument en même temps :
Il se peut que la fonction de répartition des forces ABS et de freinage ne fonctionne pas correctement.
De ce fait, un freinage brusque peut provoquer l'instabilité du véhicule.
Évitez de freiner brusquement et de rouler à grande vitesse.
Arrêtez le véhicule dans un endroit sûr. Nous vous conseillons en outre de faire vérifier le véhicule.
60) 61)
114
VISITE GUIDÉE DU TABLEAU DE BORD

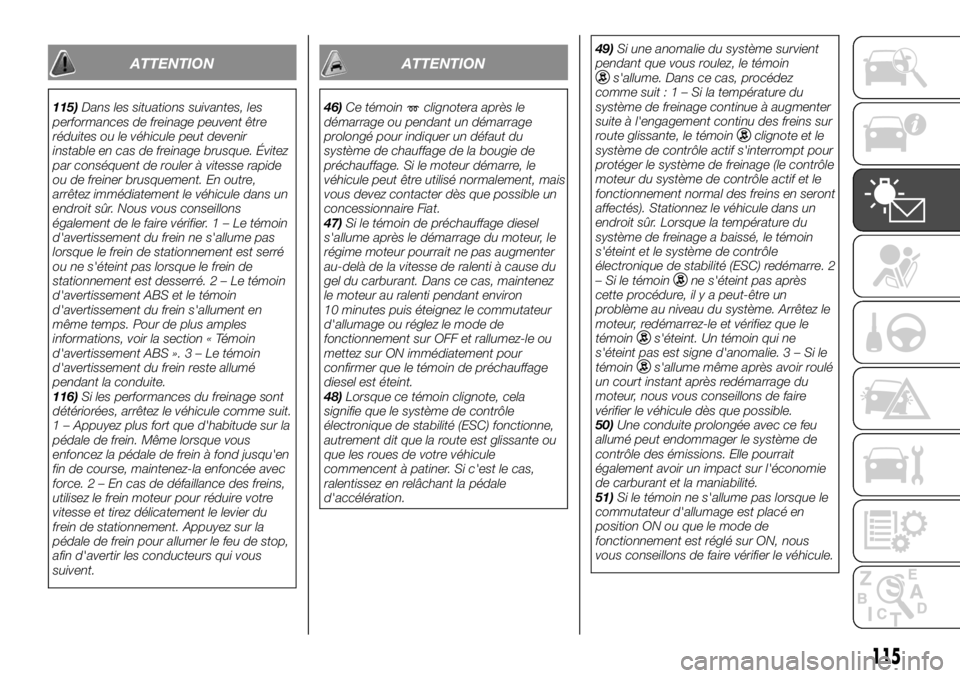

ATTENTION
115)Dans les situations suivantes, les
performances de freinage peuvent être
réduites ou le véhicule peut devenir
instable en cas de freinage brusque. Évitez
par conséquent de rouler à vitesse rapide
ou de freiner brusquement. En outre,
arrêtez immédiatement le véhicule dans un
endroit sûr. Nous vous conseillons
également de le faire vérifier.1–Letémoin
d'avertissement du frein ne s'allume pas
lorsque le frein de stationnement est serré
ou ne s'éteint pas lorsque le frein de
stationnement est desserré.2–Letémoin
d'avertissement ABS et le témoin
d'avertissement du frein s'allument en
même temps. Pour de plus amples
informations, voir la section « Témoin
d'avertissement ABS ».3–Letémoin
d'avertissement du frein reste allumé
pendant la conduite.
116)Si les performances du freinage sont
détériorées, arrêtez le véhicule comme suit.
1 – Appuyez plus fort que d'habitude sur la
pédale de frein. Même lorsque vous
enfoncez la pédale de frein à fond jusqu'en
fin de course, maintenez-la enfoncée avec
force.2–Encasdedéfaillance des freins,
utilisez le frein moteur pour réduire votre
vitesse et tirez délicatement le levier du
frein de stationnement. Appuyez sur la
pédale de frein pour allumer le feu de stop,
afin d'avertir les conducteurs qui vous
suivent.
ATTENTION
46)Ce témoinclignotera après le
démarrage ou pendant un démarrage
prolongé pour indiquer un défaut du
système de chauffage de la bougie de
préchauffage. Si le moteur démarre, le
véhicule peut être utilisé normalement, mais
vous devez contacter dès que possible un
concessionnaire Fiat.
47)Si le témoin de préchauffage diesel
s'allume après le démarrage du moteur, le
régime moteur pourrait ne pas augmenter
au-delà de la vitesse de ralenti à cause du
gel du carburant. Dans ce cas, maintenez
le moteur au ralenti pendant environ
10 minutes puis éteignez le commutateur
d'allumage ou réglez le mode de
fonctionnement sur OFF et rallumez-le ou
mettez sur ON immédiatement pour
confirmer que le témoin de préchauffage
diesel est éteint.
48)Lorsque ce témoin clignote, cela
signifie que le système de contrôle
électronique de stabilité (ESC) fonctionne,
autrement dit que la route est glissante ou
que les roues de votre véhicule
commencent à patiner. Si c'est le cas,
ralentissez en relâchant la pédale
d'accélération.49)Si une anomalie du système survient
pendant que vous roulez, le témoin
s'allume. Dans ce cas, procédez
comme suit:1–Silatempérature du
système de freinage continue à augmenter
suite à l'engagement continu des freins sur
route glissante, le témoin
clignote et le
système de contrôle actif s'interrompt pour
protéger le système de freinage (le contrôle
moteur du système de contrôle actif et le
fonctionnement normal des freins en seront
affectés). Stationnez le véhicule dans un
endroit sûr. Lorsque la température du
système de freinage a baissé, le témoin
s'éteint et le système de contrôle
électronique de stabilité (ESC) redémarre. 2
– Si le témoin
ne s'éteint pas après
cette procédure, il y a peut-être un
problème au niveau du système. Arrêtez le
moteur, redémarrez-le et vérifiez que le
témoin
s'éteint. Un témoin qui ne
s'éteint pas est signe d'anomalie.3–Sile
témoin
s'allume même après avoir roulé
un court instant après redémarrage du
moteur, nous vous conseillons de faire
vérifier le véhicule dès que possible.
50)Une conduite prolongée avec ce feu
allumé peut endommager le système de
contrôle des émissions. Elle pourrait
également avoir un impact sur l'économie
de carburant et la maniabilité.
51)Si le témoin ne s'allume pas lorsque le
commutateur d'allumage est placé en
position ON ou que le mode de
fonctionnement est réglé sur ON, nous
vous conseillons de faire vérifier le véhicule.
115

52)Si le témoin s'allume alors que le
moteur tourne, évitez de rouler à grande
vitesse et faites vérifier le système dès que
possible par un concessionnaire Fiat. La
pédale d'accélérateur et la pédale de frein
risquent de moins bien réagir dans ces
conditions.
53)Si le témoin s'allume pendant que le
moteur tourne, cela indique un problème
au niveau du système de charge. Arrêtez
immédiatement le véhicule dans un endroit
sûr. Nous vous conseillons en outre de faire
vérifier le véhicule.
54)Si le témoin s'allume lorsque le niveau
de liquide de frein est trop bas, faites
vérifier le véhicule.
55)Ce témoin d'avertissement n'indique
pas le niveau d'huile restant dans le carter
moteur. Ce niveau doit être déterminé à
l'aide de la jauge, avec le moteur coupé.
56)Si vous continuez à rouler avec un
niveau d'huile moteur bas ou avec ce
témoin d'avertissement allumé, le moteur
risque de caler.
57)Avant de mettre le véhicule en marche,
vérifiez que le témoin d'avertissement est
éteint.
58)Dans les conditions suivantes, il peut y
avoir un problème au niveau des airbags
SRS et/ou des prétendeurs de ceintures de
sécurité, avec pour conséquence qu'ils
risquent de ne pas fonctionner
correctement en cas de collision ou de
s'activer de manière intempestive, même
sans collision:1–Même lorsque le
commutateur d'allumage ou le mode de
fonctionnement est sur ON, le témoin
d'avertissement SRS ne s'allume pas ou
reste allumé.2–Letémoin d'avertissement
SRS s'allume pendant la conduite.59)Les airbags SRS et les prétendeurs de
ceintures de sécurité sont conçus pour
réduire le risque de blessures graves, voire
mortelles en cas de collisions. Dans les
conditions ci-dessus, faites immédiatement
vérifier votre véhicule par un
concessionnaire Fiat.
60)Les conditions suivantes indiquent que
le système ABS ne fonctionne pas et que
seul le système de freinage standard
fonctionne. (Le système de freinage
standard fonctionne normalement.) Si c'est
le cas, faites vérifier votre véhicule par un
concessionnaire Fiat.
61)Lorsque le commutateur d'allumage est
placé en position ON ou que le mode de
fonctionnement est réglé sur ON, le témoin
d'avertissement ne s'allume pas ou reste
allumé et ne s'éteint pas. Le témoin
d'avertissement s'allume pendant la
conduite.
116
VISITE GUIDÉE DU TABLEAU DE BORD

CEINTURES DE
SÉCURITÉ
Afin de vous protéger vous et vos
passagers en cas d'accident, il est
extrêmement important de boucler
correctement les ceintures de sécurité
pendant la conduite.
Les ceintures de sécurité avant ont
chacune un système de prétendeur
(cabine simple et cabine approfondie).
Les ceintures de sécurité avant et les
ceintures de sécurité de la banquette
arrière ont chacune un système de
prétendeur (cabine double). Ces
ceintures s'utilisent de la même manière
qu'une ceinture de sécurité classique.
Voir la section « Prétendeur de ceinture
de sécurité et système de limitation
d'effort ».
117) 118) 119) 120) 121) 122) 123) 124) 125) 126)
Ceinture de sécurité de type à
3 points (avec mécanisme de
blocage d'urgence)
Ce type de ceinture ne nécessite aucun
réglage en longueur. Dès qu'elle est
bouclée, la ceinture s'ajuste
automatiquement au mouvement de
l'occupant mais, en cas de choc
brusque ou important, elle se bloque
automatiquement pour maintenir le
corps de la personne.
Pour certains marchés (par exemple la
Suède) ou si fourni, les véhicules sont
équipés de ceintures de sécurité à
rouleau avec une double fonction deverrouillage sur le siège avant et sur le
siège arrière. Il est absolument interdit
de modifier les ceintures de sécurité ou
leur montage. En cas de problèmes,
faites inspecter les ceintures de sécurité
par un concessionnaire Fiat le plus
rapidement possible.
REMARQUE Vous pouvez vérifier que
la ceinture se bloque, en la tirant d'un
coup sec vers l'avant.
Bouclage
1. Retirez lentement la ceinture de
sécurité tout en maintenant la plaque
de verrouillage.
REMARQUE Si vous ne parvenez pas
à retirer la ceinture de sécurité de sa
position de verrouillage, tirez dessus
avez force et remettez-la en place. Puis
retirez doucement la ceinture.
2. Introduisez la plaque de verrouillage
dans la boucle, jusqu'à ce que vous
entendiez un clic.3. Tirez légèrement sur la ceinture pour
régler le relâchement comme vous le
souhaitez.
127)
62) 63)
Débouclage
Maintenez la plaque de verrouillage et
poussez sur le bouton de la boucle.
REMARQUE Maintenez la plaque de
verrouillage pendant que la ceinture se
rétracte automatiquement, de manière
à ré-enrouler lentement la ceinture. Le
non-respect de cette consigne peut
endommager le véhicule.
REMARQUE Si la ceinture de sécurité
(A) ou l'anneau (B) sont sales, la
ceinture pourrait ne pas se rétracter en
douceur. Si la ceinture de sécurité et
l'anneau sont sales, nettoyez-les avec
une solution détergente ou un savon
doux.
195AA0008466
196AA0008293
118
SÉCURITÉ

Tout en maintenant la plaque de
verrouillage, introduisez cette dernière
dans la boucle, jusqu'à ce que vous
entendiez un clic.
ATTENTION
68)N'installez aucun accessoire ou
autocollant empêchant de bien voir le
témoin.
ATTENTION
131)Lorsque vous réglez le point
d'ancrage de la ceinture de sécurité,
placez-le suffisamment haut de manière à
ce que la ceinture épouse parfaitement
votre épaule, sans toucher votre cou.
PRÉTENDEURS ET
SYSTÈME DE
LIMITATION
D'EFFORT
(si le véhicule en est équipé)
132) 133) 134) 135) 136)
69) 70) 71) 72)
Les ceintures de sécurité avant ont
chacune un système de prétendeur et
un système de limitation d'effort (cabine
simple et cabine approfondie).
Les ceintures de sécurité avant et les
ceintures de sécurité de la banquette
arrière ont chacune un système de
prétendeur et un système de limitation
d'effort (cabine double).
Prétendeur
Si le commutateur d'allumage ou le
mode de fonctionnement est dans l'une
des conditions suivantes, et qu'un
impact frontal ou latéral se produit
(véhicules équipés d'airbags latéraux
SRS et d'airbags rideaux SRS) au
risque de blesser le conducteur et/ou le
passager avant, ou si un tonneau ou un
renversement du véhicule est détecté
(si le véhicule en est équipé) le
prétendeur rétracte immédiatement leur
ceinture de sécurité, afin de maximiser
l'efficacité de cette dernière.
Sauf véhicules équipés du système de
fonctionnement sans clé : le
commutateur d'allumage est en
position ON ou START.Véhicules équipés du système de
fonctionnement sans clé : mode de
fonctionnement sur ON.
REMARQUE Les prétendeurs de
ceintures de sécurité s'activent en cas
d'impact violent du véhicule, même si
les ceintures de sécurité sont usées.
REMARQUE Les prétendeurs de
ceintures de sécurité sont conçus pour
fonctionner une seule fois. Lorsque les
prétendeurs des ceintures de sécurité
ont été activés, nous vous
recommandons de les faire remplacer
chez un concessionnaire Fiat.
Témoin d'avertissement SRS (si le
véhicule en est équipé)
Ce témoin d'avertissement est commun
avec les airbags SRS et avec les
prétendeurs de ceintures de sécurité.
Voir la section « Témoin d'avertissement
SRS ».
Système de limitation d'effort
En cas de collision, chaque système de
limitation d'effort absorbe efficacement
la charge appliquée sur la ceinture de
sécurité, afin de minimiser l'impact pour
le passager.
122
SÉCURITÉ

Airbag espace genoux conducteur
(si fourni)
L'airbag espace genoux conducteur est
situé sous le volant. L'airbag espace
genoux conducteur est conçu pour se
déployer en même temps que l'airbag
conducteur.
Déploiement des
airbags avant et de
l'airbag espace genoux
conducteur
(si fournie)
Les airbags avant et l'airbag espace
genoux conducteur sont CONÇUS
POUR SE DÉPLOYER quand…
Les airbags avant et l'airbag espace
genoux conducteur sont conçus pour
se déployer en cas d'impact frontal
modéré à grave du véhicule.
L'illustration représente un exemple
typique.
1. Choc frontal avec un mur massif à
une vitesse d'environ 25 km/h ou plus
2. Impact frontal modéré à grave dans
la zone grisée entre les flèches
Les airbags avant et l'airbag espace
genoux conducteur se déploient si la
gravité de l'impact est supérieur au
seuil limite déterminé, comparable à
une collision à environ 25 km/h, enfonçant droit sur un mur massif qui ne
bouge pas ou ne se déforme pas. Si la
gravité de l'impact est inférieure au seuil
limite, les airbags avant et l'airbag
espace genoux conducteur pourraient
ne pas se déployer. Cette vitesse limite
sera toutefois considérée comme
nettement supérieure si le véhicule
heurte un objet qui absorbe l'impact,
soit en se déformant soit en se
déplaçant (par exemple, un autre
véhicule à l'arrêt, un poteau ou un rail
de sécurité).
Étant donné que les collisions frontales
peuvent vous éjecter facilement de
votre siège, il est important de boucler
toujours correctement votre ceinture de
sécurité. Les ceintures de sécurité
aident à maintenir une distance sûre
par rapport au volant et au tableau de
bord pendant les phases initiales de
déploiement des airbags. La phase
initiale de déploiement des airbags est
la plus puissante, au point de pouvoir
provoquer des blessures graves, voire
mortelles. Les ceintures de sécurité de
votre véhicule constituent en outre un
moyen de protection primaire en cas de
collision. Les airbags SRS sont conçus
pour offrir une protection
supplémentaire. Par conséquent, pour
votre propre sécurité et pour celle de
tous les occupants, veillez à toujours
boucler correctement les ceintures de
sécurité.
225AA0001988
226AHA105697
227AHA103130
141

Les airbags avant et l'airbag espace
genoux conducteur PEUVENT NE
PAS SE DÉPLOYER quand…
Dans certains types de collisions
frontales, la structure de la carrosserie
du véhicule est conçue pour absorber
le choc, afin de protéger les occupants.
(La zone frontale de la carrosserie du
véhicule peut se déformer
considérablement en absorbant
l'impact.) Dans ce cas, les airbags
avant et l'airbag espace genoux
conducteur peuvent ne pas se
déployer, que la carrosserie du véhicule
se déforme ou se détériore, ou pas.
L'illustration représente quelques
exemples typiques.
1. Collision avec un poteau, un arbre
ou autre objet étroit 2. Véhicule glissant
sous l'arrière d'un camion 3. Impacts
frontaux d'obliqueÉtant donné que les airbags avant et
l'airbag espace genoux conducteur ne
protègent pas les occupant dans tous
les types de collisions frontales, veillez à
boucler toujours correctement votre
ceinture de sécurité.
Les airbags avant et l'airbag espace
genoux conducteur NE SONT PAS
CONÇUS POUR SE DÉPLOYER
quand…
Les airbags avant et l'airbag espace
genoux conducteur ne sont pas conçus
pour se déployer dans des conditions
où ils ne peuvent pas assurer la
protection habituelle de l'occupant.
L'illustration représente ces conditions.
1. Collisions par l'arrière 2. Collisions
latérales 3. Véhicule basculant sur le
côté ou se renversant sur le toit
Étant donné que les airbags avant et
l'airbag espace genoux conducteur ne
protègent pas les occupant dans tous
les types de collisions, veillez à boucler
toujours correctement votre ceinture de
sécurité.Les airbags avant et l'airbag espace
genoux conducteur sont PEUVENT
SE DÉPLOYER quand…
Les airbags avant et l'airbag espace
genoux conducteur peuvent se
déployer en cas d'impact frontal
modéré à grave du véhicule
(détérioration du châssis de roulement).
L'illustration représente quelques
exemples typiques.
1. Collision avec un îlot central/
surélevé ou la bordure d'un trottoir
2. Passage du véhicule sur un trou
profond/un nid de poule 3. Descente
du véhicule le long d'une descente
abrupte, et heurtant le sol
Étant donné que les airbags avant et
l'airbag espace genoux conducteur
peuvent se déployer dans certains
types d'impacts imprévisibles, comme
illustré, et vous éjecter facilement de
228AHA103143229AHA103156
230AHA103169
142
SÉCURITÉ
