2017 FIAT FULLBACK ABS

Déploiement des airbags latéraux
et des airbags rideaux
Les airbags latéraux et les airbags
rideaux sont CONÇUS POUR SE
DÉPLOYER quand…
Les airbags latéraux et les airbags
rideaux sont conçus pour se déployer
en cas d'impact latéral modéré à grave,
au centre du compartiment passager.
L'illustration représente un exemple
typique.1 — Impact modéré à grave au milieu
de la structure latérale de la carrosserie.
2 — Lorsque le véhicule détecte que le
véhicule fait un tonneau (airbag rideau
uniquement, si le véhicule en est
équipé).
Les ceintures de sécurité de votre
véhicule constituent un moyen de
protection primaire en cas de collision.
Les airbags latéraux SRS et les airbags
rideaux sont conçus pour offrir une
protection supplémentaire.
Par conséquent, pour votre propre
sécurité et pour celle de tous les
occupants, veillez à toujours boucler
correctement les ceintures de sécurité.
Les airbags latéraux et les airbags
rideaux PEUVENT NE PAS SE
DÉPLOYER quand…
Dans certains types de collisions
latérales, la structure de la carrosserie
du véhicule est conçue pour absorber
le choc, afin de protéger les occupants.
(La zone latérale de la carrosserie du
véhicule peut se déformer
considérablement en absorbant
l'impact.) Dans ce cas, les airbags
latéraux et les airbags rideaux peuvent
ne pas se déployer, que la carrosserie
du véhicule se déforme ou se détériore,
ou pas.
L'illustration représente quelques
exemples typiques.1. Impacts latéraux dans une zone
éloignée du compartiment passager.
2. Collision entre une moto ou autre
véhicule similaire de petite taille et le
côté du véhicule. 3. Collision avec un
poteau, un arbre ou autre objet étroit.
4. Impacts latéraux d'oblique.
5. Véhicule basculant sur le côté ou se
renversant sur le toit.
235AJA102937
236AH3101226
237AHA103231
238AHA103244
144
SÉCURITÉ

197)Ne modifiez pas le volant, l'enrouleur
des ceintures de sécurité ni d'autres
composants SRS. Par exemple, le
remplacement du volant, ou la modification
du pare-chocs avant ou de la structure de
la carrosserie pourraient réduire
considérablement les performances du
SRS et provoquer des lésions.
198)Si votre véhicule a été endommagé,
nous vous recommandons de faire vérifier
le bon fonctionnement du SRS.
199)Sur les véhicules à airbag latéral, ne
touchez pas aux sièges avant, au montant
central et à la console centrale. Ces
modifications pourraient réduire
considérablement les performances du
SRS et provoquer des lésions.
200)En cas de signes de déchirement,
rayures, fissures ou détériorations sur le
logement de l'airbag, faites vérifier le SRS
par un concessionnaire Fiat.SYSTÈMES DE
SÉCURITÉ ACTIVE
Système de servofrein (si le
véhicule en est équipé)
Le système de servofrein est un
dispositif destiné à aider les
conducteurs qui ne peuvent pas
appuyer fermement sur la pédale de
frein, par exemple en cas d'arrêt
d'urgence, et à augmenter ainsi la force
de freinage.
Si vous appuyez brusquement sur la
pédale de frein, les freins s'engagent
avec plus de force que d'habitude.
201)
REMARQUE Dès que le système de
servofrein est opérationnel, il maintient
une force de freinage importante,
même si vous relâchez légèrement la
pédale de frein. Pour désactiver le
servofrein, enlevez complètement le
pied de la pédale de frein.
REMARQUE En cas d'activation du
système de servofrein pendant la
conduite, vous pourriez ressentir une
certaine résistance au niveau de la
pédale de frein, la pédale peut
s'enfoncer par à-coups en faisant un
bruit de fonctionnement, ou la
carrosserie et le volant peuvent vibrer.
Ces phénomènes se produisent lorsque
le système de servofrein fonctionne
normalement. Il ne s'agit nullement d'unsigne de dysfonctionnement. Continuez
à appuyer sur la pédale de frein.
REMARQUE Le système de servofrein
ne fonctionne pas nécessairement
lorsque le témoin d'arrêt du système de
contrôle électronique de stabilité (ESC)
est allumé.
Système de signalisation d'arrêt
d'urgence (si le véhicule en est
équipé)
Ce dispositif a pour mission de réduire
la possibilité de collisions par l'arrière,
en faisant clignoter rapidement et
automatiquement les feux de détresse,
pour avertir les véhicules approchant de
l'arrière que vous devez freiner
brusquement. Lorsque le système de
freinage d'urgence fonctionne, le
témoin des feux de détresse se met à
clignoter également rapidement au
tableau de bord.
REMARQUE Condition d'activation du
système de freinage d'urgence >
S'active quand toutes les conditions
suivantes sont réunies.
Le véhicule roule à environ 55 km/h
ou plus.
La pédale de frein est enfoncée, et le
système détecte qu'il s'agit d'un
freinage brusque, sur la base de la
décélération du véhicule et de l'état de
fonctionnement du système
antiblocage des roues (ABS).
149

Condition de désactivation du système
de freinage d'urgence > Se désactive
dans l'une des conditions suivantes.
La pédale de frein est relâchée.
Le commutateur des feux de
détresse est enfoncé.
Le système détecte qu'il ne s'agit
pas d'un freinage brusque, sur la base
de la décélération du véhicule et de
l'état de fonctionnement du système
antiblocage des roues (ABS).
Système antiblocage des roues
(ABS) (si le véhicule en est équipé)
Le système antiblocage des roues
(ABS) aide à empêcher le blocage des
roues au freinage. Ceci afin d'assurer
une meilleure tenue de route et une
meilleure maniabilité du volant.
Conseils de conduite
Maintenez toujours une distance de
sécurité par rapport au véhicule qui
vous précède. Même si votre véhicule
est équipé de l'ABS, gardez une plus
grande distance de freinage pour
rouler :
Sur des routes en gravier ou
enneigées.
Avec des chaînes.
Sur routes à revêtement crevassé ou
autres différences de hauteur.
Revêtements routiers irréguliers.Le fonctionnement de l'ABS ne se limite
pas à l'engagement brusque des freins.
Ce système peut également empêcher
les roues de se bloquer lorsque vous
roulez sur des nids de poule, des
plaques métalliques de chantier, des
signaux routiers ou autres revêtements
irréguliers.
Lorsque l'ABS est activé, vous pouvez
ressentir des pulsations au niveau de la
pédale de frein, ainsi que des vibrations
de la carrosserie et du volant. Vous
pourriez également avoir l'impression
que la pédale résiste.
Dans ce cas, maintenez simplement la
pédale de frein enfoncée avec fermeté.
N'actionnez pas le frein à plusieurs
reprises, vous réduiriez les
performances du freinage.
Vous entendez un bruit de
fonctionnement émis par le
compartiment moteur et vous ressentez
un choc au niveau de la pédale de frein
lorsque vous démarrez immédiatement
après un arrêt moteur. Il s'agit du bruit
et du fonctionnement normaux lors de
l'auto-contrôle de l'ABS. Ce qui n'est
nullement signe de dysfonctionnement.
L'ABS peut s'activer dès que le
véhicule a atteint une vitesse supérieure
à 10 km/h environ. Il se désactive
lorsque vous ralentissez sous les
7 km/h.
202) 203) 204) 205) 206) 207) 208) 209) 210)
Après conduite sur routes
verglacées
Après conduite sur routes verglacées,
éliminez la neige et le givre éventuels
autour des routes. Sur les véhicules
équipés d'un ABS, veillez à ne pas
endommager les capteurs de vitesse
des roues (A) ni les câbles situés à
chaque roue.
Système de contrôle électronique
de stabilité (ESC) (si fourni)
Le système de contrôle électronique de
stabilité (ESC) prend le contrôle du
système antiblocage des roues, de la
fonction de contrôle de traction et de la
fonction de contrôle actif de la stabilité.
Veuillez lire cette section en parallèle
avec la page concernant le système
antiblocage des roues, la fonction de
contrôle de traction et la fonction de
contrôle électronique de la stabilité.
211) 212) 213) 214)
242AHA103693
150
SÉCURITÉ

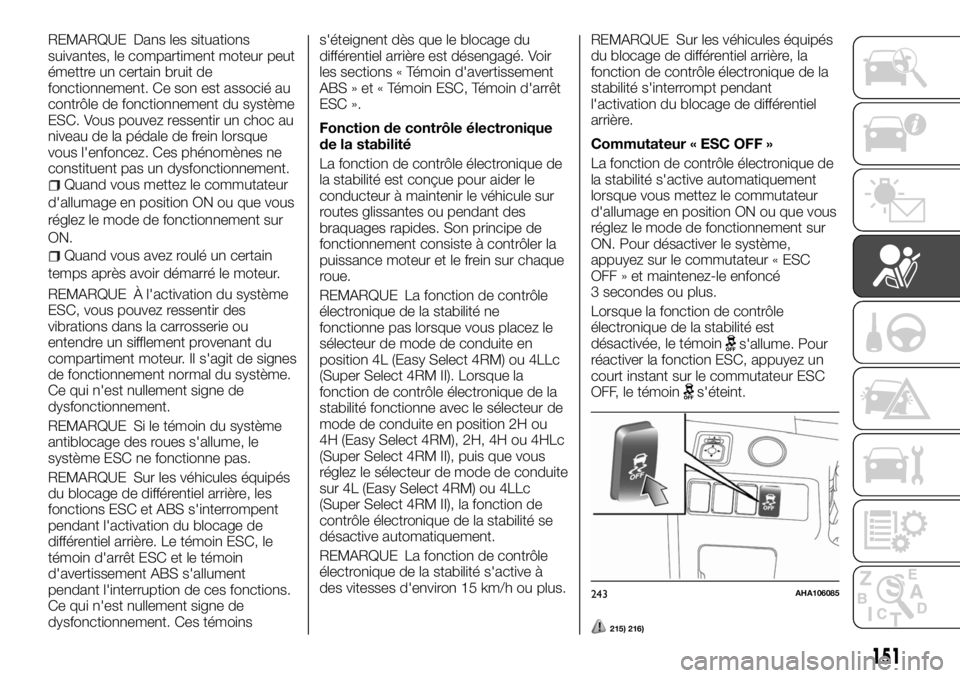

REMARQUE Dans les situations
suivantes, le compartiment moteur peut
émettre un certain bruit de
fonctionnement. Ce son est associé au
contrôle de fonctionnement du système
ESC. Vous pouvez ressentir un choc au
niveau de la pédale de frein lorsque
vous l'enfoncez. Ces phénomènes ne
constituent pas un dysfonctionnement.
Quand vous mettez le commutateur
d'allumage en position ON ou que vous
réglez le mode de fonctionnement sur
ON.
Quand vous avez roulé un certain
temps après avoir démarré le moteur.
REMARQUE À l'activation du système
ESC, vous pouvez ressentir des
vibrations dans la carrosserie ou
entendre un sifflement provenant du
compartiment moteur. Il s'agit de signes
de fonctionnement normal du système.
Ce qui n'est nullement signe de
dysfonctionnement.
REMARQUE Si le témoin du système
antiblocage des roues s'allume, le
système ESC ne fonctionne pas.
REMARQUE Sur les véhicules équipés
du blocage de différentiel arrière, les
fonctions ESC et ABS s'interrompent
pendant l'activation du blocage de
différentiel arrière. Le témoin ESC, le
témoin d'arrêt ESC et le témoin
d'avertissement ABS s'allument
pendant l'interruption de ces fonctions.
Ce qui n'est nullement signe de
dysfonctionnement. Ces témoinss'éteignent dès que le blocage du
différentiel arrière est désengagé. Voir
les sections « Témoin d'avertissement
ABS » et « Témoin ESC, Témoin d'arrêt
ESC ».
Fonction de contrôle électronique
de la stabilité
La fonction de contrôle électronique de
la stabilité est conçue pour aider le
conducteur à maintenir le véhicule sur
routes glissantes ou pendant des
braquages rapides. Son principe de
fonctionnement consiste à contrôler la
puissance moteur et le frein sur chaque
roue.
REMARQUE La fonction de contrôle
électronique de la stabilité ne
fonctionne pas lorsque vous placez le
sélecteur de mode de conduite en
position 4L (Easy Select 4RM) ou 4LLc
(Super Select 4RM II). Lorsque la
fonction de contrôle électronique de la
stabilité fonctionne avec le sélecteur de
mode de conduite en position 2H ou
4H (Easy Select 4RM), 2H, 4H ou 4HLc
(Super Select 4RM II), puis que vous
réglez le sélecteur de mode de conduite
sur 4L (Easy Select 4RM) ou 4LLc
(Super Select 4RM II), la fonction de
contrôle électronique de la stabilité se
désactive automatiquement.
REMARQUE La fonction de contrôle
électronique de la stabilité s'active à
des vitesses d'environ 15 km/h ou plus.REMARQUE Sur les véhicules équipés
du blocage de différentiel arrière, la
fonction de contrôle électronique de la
stabilité s'interrompt pendant
l'activation du blocage de différentiel
arrière.
Commutateur « ESC OFF »
La fonction de contrôle électronique de
la stabilité s'active automatiquement
lorsque vous mettez le commutateur
d'allumage en position ON ou que vous
réglez le mode de fonctionnement sur
ON. Pour désactiver le système,
appuyez sur le commutateur « ESC
OFF » et maintenez-le enfoncé
3 secondes ou plus.
Lorsque la fonction de contrôle
électronique de la stabilité est
désactivée, le témoin
s'allume. Pour
réactiver la fonction ESC, appuyez un
court instant sur le commutateur ESC
OFF, le témoin
s'éteint.
215) 216)
243AHA106085
151

Conseils de conduite
Lorsque vous dégagez le véhicule de la
boue, du sable ou de la neige fraîche
avec le sélecteur de mode de conduite
en position 2H ou 4H (Easy Select
4RM) ou 2H, 4H ou 4HLc (Super Select
4RM II), vous constaterez peut-être que
le fonctionnement du système ESC
empêche le régime moteur
d'augmenter en réaction à l'appui sur la
pédale d'accélérateur. Si c'est le cas et
que, de ce fait, le véhicule reste
embourbé, placez le sélecteur de mode
de conduite en position 4L (Easy Select
4RM), 4LLc (Super Select 4RM II), ou
désactivez la fonction de contrôle
électronique de la stabilité. Vous
pourrez ainsi dégager plus facilement le
véhicule. (La fonction de freinage de la
fonction de contrôle actif de la stabilité
continue à fonctionner pour empêcher
le patinage des roues lorsque le
commutateur ESC OFF est sur OFF,
avec le sélecteur de mode de conduite
en position 4L (Easy Select 4RM) ou
4LLc (Super Select 4RM II).)
REMARQUE Si vous continuez à
appuyer sur le commutateur ESC OFF
après désactivation de la fonction de
contrôle électronique de la stabilité, la
fonction de protection contre les
mauvaises manœuvres s'active et la
fonction de contrôle électronique de la
stabilité se réactive.REMARQUE Même si la fonction de
contrôle électronique de la stabilité se
coupe, elle peut se réactiver en fonction
du mouvement du véhicule.
Fonction de contrôle actif de la
traction
Sur surfaces glissantes, la fonction de
contrôle actif de la traction empêche le
patinage excessif des roues, de
manière à faciliter la mise en marche du
véhicule après un arrêt. Elle assure
également une force de conduite et des
performances de braquage suffisantes
quand le véhicule braque lorsque vous
appuyez sur la pédale d'accélérateur.
217)
ATTENTION
201)Le système antiblocage des roues
n'est pas conçu pour exercer une force de
freinage supérieure à sa capacité. Veillez à
maintenir une distance de sécurité
suffisante entre vous et les véhicules qui
vous précèdent, sans vous fier
aveuglément au système antiblocage des
roues.
202)L'ABS ne peut pas empêcher les
accidents. Il vous appartient de prendre
toutes les mesures de sécurité nécessaires
et de rouler prudemment.
203)Pour éviter tout dysfonctionnement
de l'ABS, veillez à ce que les 4 roues et
pneus montés soient tous de la même taille
et du même type.204)N'installez pas un différentiel à
glissement limité (LSD) de deuxième monte
sur votre véhicule. L'ABS pourrait ne pas
fonctionner correctement.
205)L'ABS exploite au maximum
l'adhérence, mais ne peut pas l'améliorer.
C'est pourquoi il convient d'être très
vigilant lorsque vous roulez sur surfaces
glissantes et de ne prendre aucun risque
inutile.
206)Lorsque l'ABS intervient et que vous
constatez la pulsation de la pédale de frein,
maintenez la pédale enfoncée, et ne
paniquez pas. Ce système vous aidera à
vous arrêter sur la distance la plus courte
possible, en fonction des conditions
routières.
207)Si l'ABS intervient, cela signifie que
vous avez atteint la limite d'adhérence
entre les pneus et le revêtement routier :
ralentissez pour avoir la certitude de rouler
en fonction de l'adhérence disponible.
208)L'ABS ne peut pas renverser les lois
naturelles de la physique, et ne peut
augmenter l'adhérence disponible en
fonction de l'état de la route.
209)L'ABS ne peut pas empêcher les
accidents, y compris ceux dus à une
vitesse excessive dans les virages, à une
conduite sur surfaces peu adhérentes ou à
un aquaplanage.
210)Ne testez jamais la capacité de l'ABS
de manière irresponsable et dangereuse,
vous risqueriez de compromettre votre
sécurité personnelle et celle d'autres
personnes.
152
SÉCURITÉ

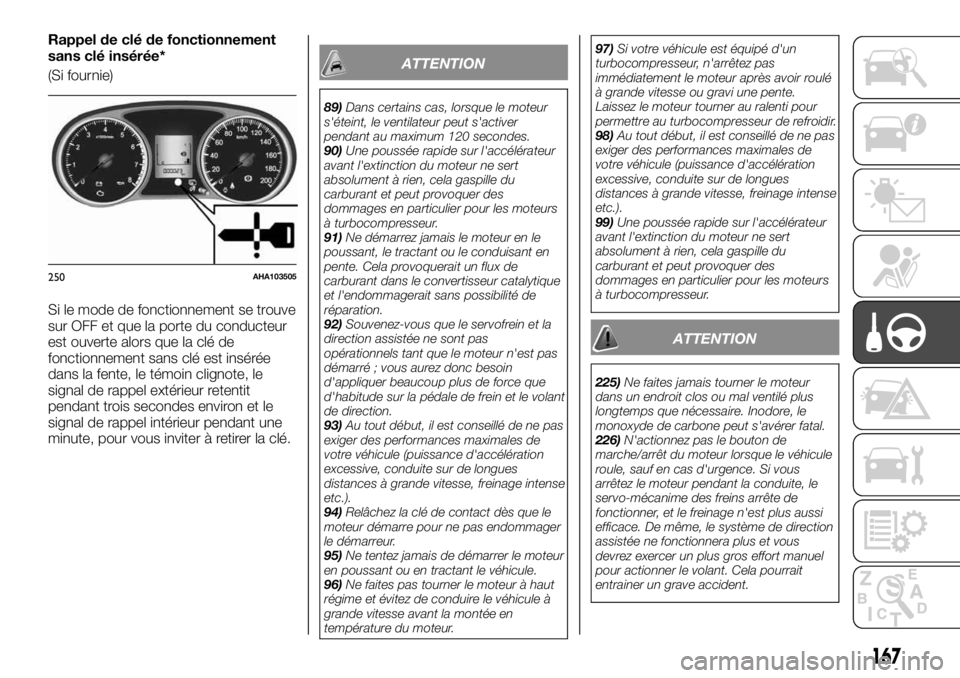

Rappel de clé de fonctionnement
sans clé insérée*
(Si fournie)
Si le mode de fonctionnement se trouve
sur OFF et que la porte du conducteur
est ouverte alors que la clé de
fonctionnement sans clé est insérée
dans la fente, le témoin clignote, le
signal de rappel extérieur retentit
pendant trois secondes environ et le
signal de rappel intérieur pendant une
minute, pour vous inviter à retirer la clé.
ATTENTION
89)Dans certains cas, lorsque le moteur
s'éteint, le ventilateur peut s'activer
pendant au maximum 120 secondes.
90)Une poussée rapide sur l'accélérateur
avant l'extinction du moteur ne sert
absolument à rien, cela gaspille du
carburant et peut provoquer des
dommages en particulier pour les moteurs
à turbocompresseur.
91)Ne démarrez jamais le moteur en le
poussant, le tractant ou le conduisant en
pente. Cela provoquerait un flux de
carburant dans le convertisseur catalytique
et l'endommagerait sans possibilité de
réparation.
92)Souvenez-vous que le servofrein et la
direction assistée ne sont pas
opérationnels tant que le moteur n'est pas
démarré ; vous aurez donc besoin
d'appliquer beaucoup plus de force que
d'habitude sur la pédale de frein et le volant
de direction.
93)Au tout début, il est conseillé de ne pas
exiger des performances maximales de
votre véhicule (puissance d'accélération
excessive, conduite sur de longues
distances à grande vitesse, freinage intense
etc.).
94)Relâchez la clé de contact dès que le
moteur démarre pour ne pas endommager
le démarreur.
95)Ne tentez jamais de démarrer le moteur
en poussant ou en tractant le véhicule.
96)Ne faites pas tourner le moteur à haut
régime et évitez de conduire le véhicule à
grande vitesse avant la montée en
température du moteur.97)Si votre véhicule est équipé d'un
turbocompresseur, n'arrêtez pas
immédiatement le moteur après avoir roulé
à grande vitesse ou gravi une pente.
Laissez le moteur tourner au ralenti pour
permettre au turbocompresseur de refroidir.
98)Au tout début, il est conseillé de ne pas
exiger des performances maximales de
votre véhicule (puissance d'accélération
excessive, conduite sur de longues
distances à grande vitesse, freinage intense
etc.).
99)Une poussée rapide sur l'accélérateur
avant l'extinction du moteur ne sert
absolument à rien, cela gaspille du
carburant et peut provoquer des
dommages en particulier pour les moteurs
à turbocompresseur.
ATTENTION
225)Ne faites jamais tourner le moteur
dans un endroit clos ou mal ventilé plus
longtemps que nécessaire. Inodore, le
monoxyde de carbone peut s'avérer fatal.
226)N'actionnez pas le bouton de
marche/arrêt du moteur lorsque le véhicule
roule, sauf en cas d'urgence. Si vous
arrêtez le moteur pendant la conduite, le
servo-mécanime des freins arrête de
fonctionner, et le freinage n'est plus aussi
efficace. De même, le système de direction
assistée ne fonctionnera plus et vous
devrez exercer un plus gros effort manuel
pour actionner le volant. Cela pourrait
entrainer un grave accident.
250AHA103505
167

Le témoin 2RM/4RM s'allume
également pendant quelques secondes
lorsque le contacteur d'allumage est
réglé sur « ON » et le mode de
fonctionnement est activé.
Reportez-vous à la section « Témoin
2RM/4RM ». L'état du blocage du
différentiel arrière (après enfoncement
de l'interrupteur de blocage du
différentiel arrière) est indiqué par le
clignotement ou l'allumage en continu
du témoin correspondant.
État du
blocage du
différentiel
arrièreTémoin de blocage du
différentiel arrière
Transm.
Easy
select
4RMTransm.
Super
select
4RM II
Blocage de
différentiel
arrière
désactivé
Commutation
en cours
Blocage de
différentiel
arrière activé
Clignote
Allumé
Reste éteint
Le témoin clignote lorsque le blocage
du différentiel arrière passe de l'état
activé à l'état désactivé. Lorsque la
procédure de commutation est
terminée, le témoin s'allume en continu
ou s'éteint.
Les fonctions ESC et ABS sont
suspendues pendant toute l'activation
du blocage de différentiel arrière. Le
témoin ESC, le témoin d'arrêt ESC et le
témoin d'avertissement ABS s'allumentpendant l'interruption de ces fonctions.
Ce qui n'est nullement signe de
dysfonctionnement. Ces témoins
s'éteignent dès que le blocage du
différentiel arrière est désengagé. Voir
les sections « Témoin d'avertissement
ABS », « Témoin ESC, Témoin d'arrêt
ESC ».
Si le témoin continue de clignoter alors
que le blocage du différentiel arrière a
été désactivé via l'interrupteur,
redressez le volant puis enfoncez et
relâchez la pédale d'accélérateur à
plusieurs reprises.
Si le clignotement persiste alors que le
blocage du différentiel arrière a été
activé via l'interrupteur, gardez à l'esprit
les instructions suivantes :
Si le véhicule roule à une vitesse
supérieure ou égale à 12 km/h,
ralentissez jusqu'à atteindre une vitesse
de 2,5 km/h maximum. Le témoin
s'allume en continu et le blocage du
différentiel arrière est activé.
Si le véhicule roule à une vitesse
inférieure ou égale à 12 km/h, tournez
le volant de gauche à droite jusqu'à ce
que le témoin s'allume en continu. Si le
véhicule s'embourbe sur un sol meuble,
veillez à ce que la zone autour du
véhicule soit dégagée et faites plusieurs
tentatives pour avancer et reculer le
véhicule. Le témoin s'allume en continu
et le blocage du différentiel arrière est
activé.
280AHA104993
193
138)

Descente en pente raide
Positionnez le sélecteur de mode sur
« 4L » (transmission Easy select 4WD)
ou « 4LLc » (transmission Super select
4WD II) et utilisez le frein moteur
(rétrogradez) pour descendre lentement
la pente.
235)
REMARQUE Lors de la descente d'une
pente raide, un freinage brusque pour
éviter un obstacle peut vous faire
perdre le contrôle de votre véhicule.
Avant d'amorcer la descente, inspectez
la trajectoire à emprunter.
REMARQUE Avant de descendre une
pente, choisissez le rapport le mieux
adapté. Évitez de changer de vitesse ou
de débrayer dans la descente.
REMARQUE Fiat n'est pas
responsable des dommages ou
blessures causés par le conducteur ou
découlant d'une utilisation inappropriée
ou abusive du véhicule. Les techniques
de pilotage décrites dans le présent
manuel dépendent des compétences et
de l'expérience du conducteur et autres
parties concernées ; quiconque
s'écarte des recommandations
précitées, le fait à ses propres risques.
Négociation de virages serrés
Lors de la négociation de virages serrés
en position « 4H » ou « 4L »
(transmission Easy select 4WD),
« 4HLc » ou « 4LLc » (transmission
Super select 4WD II) à petite vitesse, ilse peut que vous observiez une légère
différence au niveau de la direction,
comme si les freins étaient appliqués.
Ce phénomène de freinage en virage
serré s'explique par le fait que les
quatre roues se trouvent toutes à une
distance différente du virage.
Traversée d'un cours d'eau
Les véhicules à traction intégrale ne
sont pas forcément capables de
résister à l'eau. Si les circuits
électriques sont mouillés, le véhicule ne
pourra plus être utilisé ; sauf en cas de
nécessité absolue, évitez donc de
franchir des cours d'eau. Si la traversée
d'un cours d'eau ne peut être évitée,
procédez comme suit :
Vérifiez la profondeur et les
caractéristiques du cours d'eau
avant d'amorcer la traversée et
traversez à gué, à un endroit peu
profond et praticable.Positionnez le
sélecteur de mode de conduite sur
« 4L » (transmission Easy select
4WD) ou « 4LLc » (transmission
Super select 4WD II).Conduisez
lentement à une vitesse
approximative de 5 km/h pour
éviter de trop éclabousser le
véhicule.
144) 145)
Inspection et maintenance suite à
la conduite sur une mauvaise route
Après avoir utilisé le véhicule dans des
conditions routières difficiles, effectuez
les procédures d'inspection et de
maintenance suivantes :
Vérifiez que le véhicule n'a pas été
endommagé par des pierres, du gravier
etc.
Lavez soigneusement le véhicule à
l'eau. Conduisez lentement tout en
appuyant légèrement sur la pédale de
frein pour sécher les freins. Si les freins
ne fonctionnent toujours pas
correctement, contactez un
concessionnaire Fiat dès que possible
pour faire vérifier les freins.
Retirez tout corps étranger (insectes,
débris d'herbe etc.) obturant le
radiateur et le refroidisseur d'huile pour
boîte automatique.
Après avoir traversé un cours d'eau,
faites inspectez le véhicule par un
concessionnaire Fiat et prenez les
mesures qui s'imposent :
Vérifiez le système de freinage et
faites-le réviser si nécessaire.
Vérifiez le moteur, la transmission, la
boite de transfert ainsi que le niveau
d'huile/graisse ou de turbidité du
différentiel. Si l'huile ou la graisse
présente un aspect laiteux, il y a
présence d'eau et le cas échéant,
contamination. Remplacez-la par de
197
l'huile ou de la graisse neuve.
