2017 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

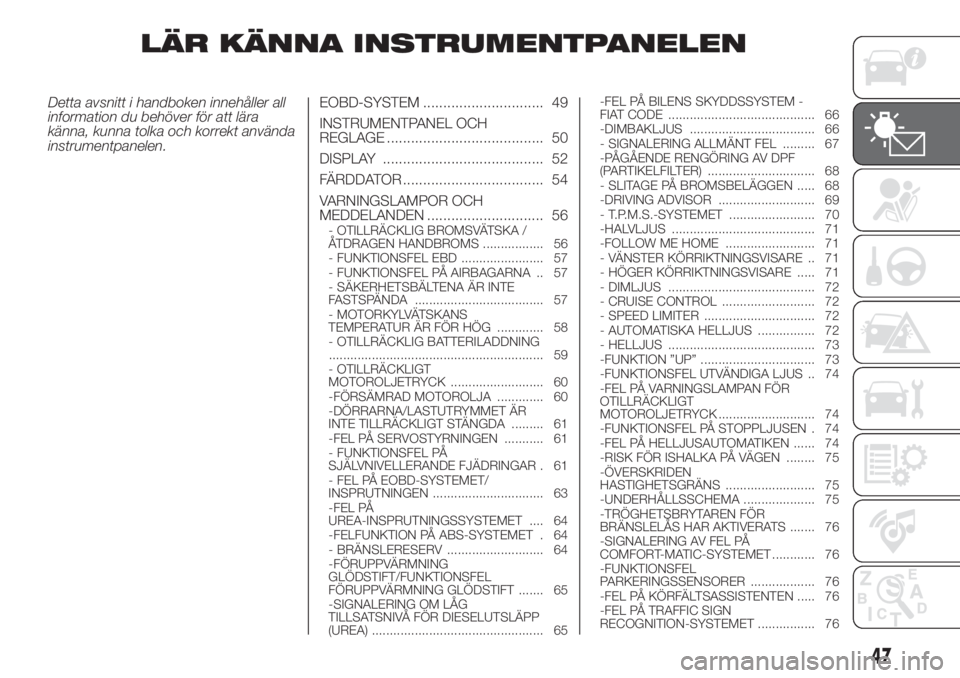

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.EOBD-SYSTEM .............................. 49
INSTRUMENTPANEL OCH
REGLAGE ....................................... 50
DISPLAY ........................................ 52
FÄRDDATOR ................................... 54
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 56
- OTILLRÄCKLIG BROMSVÄTSKA /
ÅTDRAGEN HANDBROMS ................. 56
- FUNKTIONSFEL EBD ....................... 57
- FUNKTIONSFEL PÅ AIRBAGARNA .. 57
- SÄKERHETSBÄLTENA ÄR INTE
FASTSPÄNDA .................................... 57
- MOTORKYLVÄTSKANS
TEMPERATUR ÄR FÖR HÖG ............. 58
- OTILLRÄCKLIG BATTERILADDNING
............................................................ 59
- OTILLRÄCKLIGT
MOTOROLJETRYCK .......................... 60
-FÖRSÄMRAD MOTOROLJA ............. 60
-DÖRRARNA/LASTUTRYMMET ÄR
INTE TILLRÄCKLIGT STÄNGDA ......... 61
-FEL PÅ SERVOSTYRNINGEN ........... 61
- FUNKTIONSFEL PÅ
SJÄLVNIVELLERANDE FJÄDRINGAR . 61
- FEL PÅ EOBD-SYSTEMET/
INSPRUTNINGEN ............................... 63
-FEL PÅ
UREA-INSPRUTNINGSSYSTEMET .... 64
-FELFUNKTION PÅ ABS-SYSTEMET . 64
- BRÄNSLERESERV ........................... 64
-FÖRUPPVÄRMNING
GLÖDSTIFT/FUNKTIONSFEL
FÖRUPPVÄRMNING GLÖDSTIFT ....... 65
-SIGNALERING OM LÅG
TILLSATSNIVÅ FÖR DIESELUTSLÄPP
(UREA) ................................................ 65-FEL PÅ BILENS SKYDDSSYSTEM -
FIAT CODE ......................................... 66
-DIMBAKLJUS ................................... 66
- SIGNALERING ALLMÄNT FEL ......... 67
-PÅGÅENDE RENGÖRING AV DPF
(PARTIKELFILTER) .............................. 68
- SLITAGE PÅ BROMSBELÄGGEN ..... 68
-DRIVING ADVISOR ........................... 69
- T.P.M.S.-SYSTEMET ........................ 70
-HALVLJUS ........................................ 71
-FOLLOW ME HOME ......................... 71
- VÄNSTER KÖRRIKTNINGSVISARE .. 71
- HÖGER KÖRRIKTNINGSVISARE ..... 71
- DIMLJUS ......................................... 72
- CRUISE CONTROL .......................... 72
- SPEED LIMITER ............................... 72
- AUTOMATISKA HELLJUS ................ 72
- HELLJUS ......................................... 73
-FUNKTION ”UP” ................................ 73
-FUNKTIONSFEL UTVÄNDIGA LJUS .. 74
-FEL PÅ VARNINGSLAMPAN FÖR
OTILLRÄCKLIGT
MOTOROLJETRYCK ........................... 74
-FUNKTIONSFEL PÅ STOPPLJUSEN . 74
-FEL PÅ HELLJUSAUTOMATIKEN ...... 74
-RISK FÖR ISHALKA PÅ VÄGEN ........ 75
-ÖVERSKRIDEN
HASTIGHETSGRÄNS ......................... 75
-UNDERHÅLLSSCHEMA .................... 75
-TRÖGHETSBRYTAREN FÖR
BRÄNSLELÅS HAR AKTIVERATS ....... 76
-SIGNALERING AV FEL PÅ
COMFORT-MATIC-SYSTEMET ............ 76
-FUNKTIONSFEL
PARKERINGSSENSORER .................. 76
-FEL PÅ KÖRFÄLTSASSISTENTEN ..... 76
-FEL PÅ TRAFFIC SIGN
RECOGNITION-SYSTEMET ................ 76
47

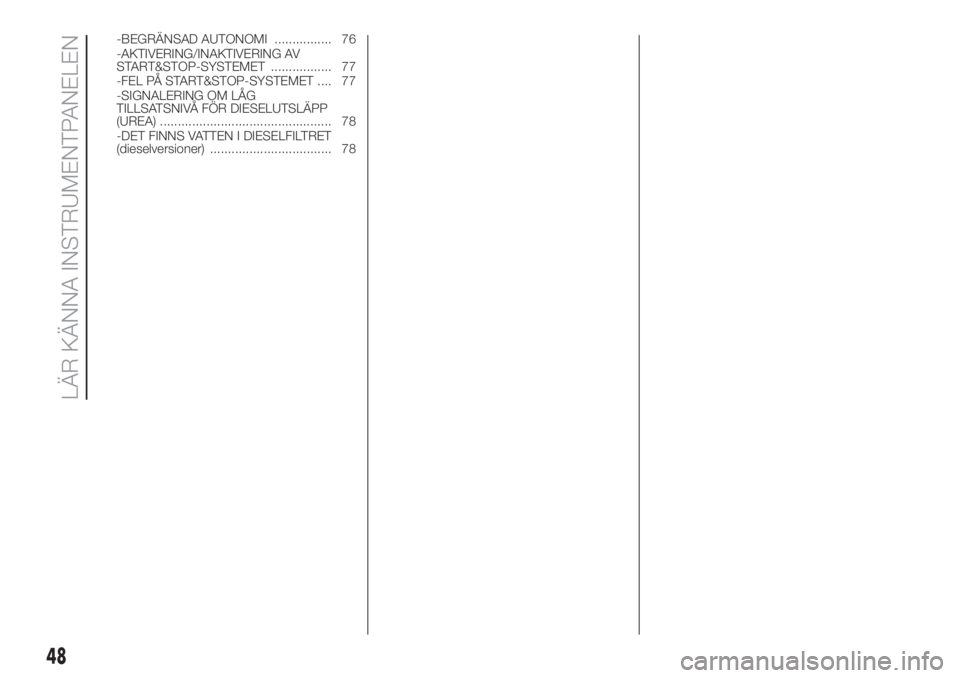

-BEGRÄNSAD AUTONOMI ................ 76
-AKTIVERING/INAKTIVERING AV
START&STOP-SYSTEMET ................. 77
-FEL PÅ START&STOP-SYSTEMET .... 77
-SIGNALERING OM LÅG
TILLSATSNIVÅ FÖR DIESELUTSLÄPP
(UREA) ................................................ 78
-DET FINNS VATTEN I DIESELFILTRET
(dieselversioner) .................................. 78
48
LÄR KÄNNA INSTRUMENTPANELEN

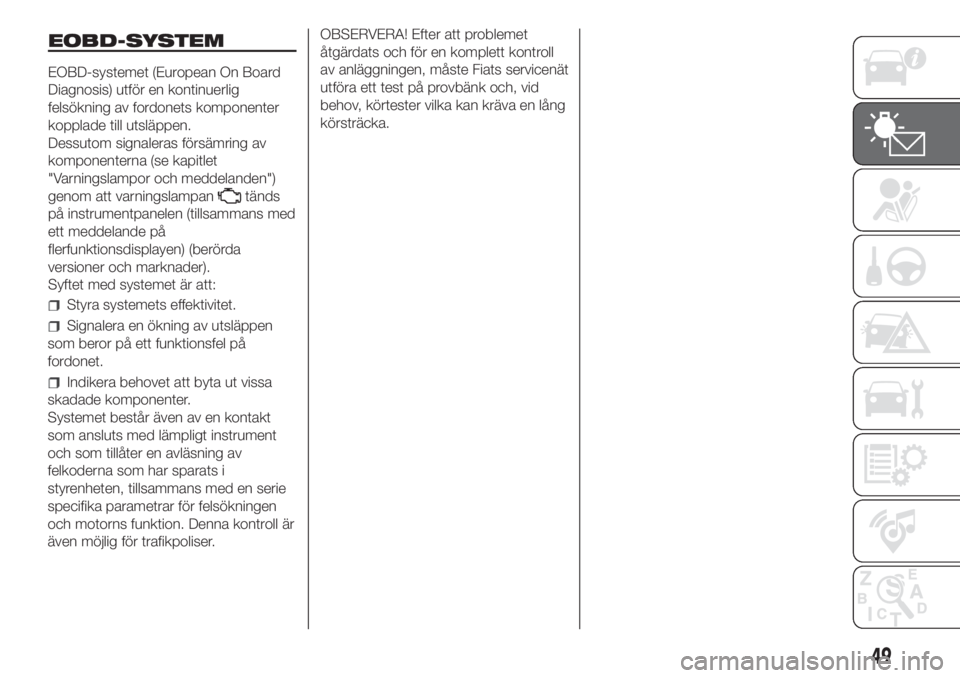

EOBD-SYSTEM
EOBD-systemet (European On Board
Diagnosis) utför en kontinuerlig
felsökning av fordonets komponenter
kopplade till utsläppen.
Dessutom signaleras försämring av
komponenterna (se kapitlet
"Varningslampor och meddelanden")
genom att varningslampan
tänds
på instrumentpanelen (tillsammans med
ett meddelande på
flerfunktionsdisplayen) (berörda
versioner och marknader).
Syftet med systemet är att:
Styra systemets effektivitet.
Signalera en ökning av utsläppen
som beror på ett funktionsfel på
fordonet.
Indikera behovet att byta ut vissa
skadade komponenter.
Systemet består även av en kontakt
som ansluts med lämpligt instrument
och som tillåter en avläsning av
felkoderna som har sparats i
styrenheten, tillsammans med en serie
specifika parametrar för felsökningen
och motorns funktion. Denna kontroll är
även möjlig för trafikpoliser.OBSERVERA! Efter att problemet
åtgärdats och för en komplett kontroll
av anläggningen, måste Fiats servicenät
utföra ett test på provbänk och, vid
behov, körtester vilka kan kräva en lång
körsträcka.
49

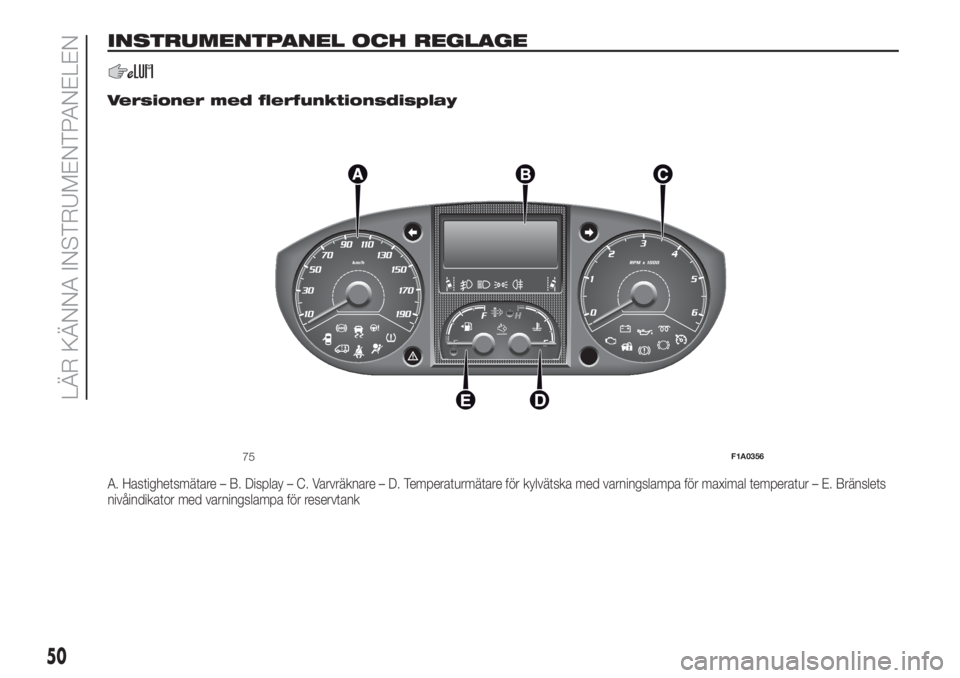

INSTRUMENTPANEL OCH REGLAGE
.
Versioner med flerfunktionsdisplay
A. Hastighetsmätare – B. Display – C. Varvräknare – D. Temperaturmätare för kylvätska med varningslampa för maximal temperatur – E. Bränslets
nivåindikator med varningslampa för reservtank
75F1A0356
50
LÄR KÄNNA INSTRUMENTPANELEN

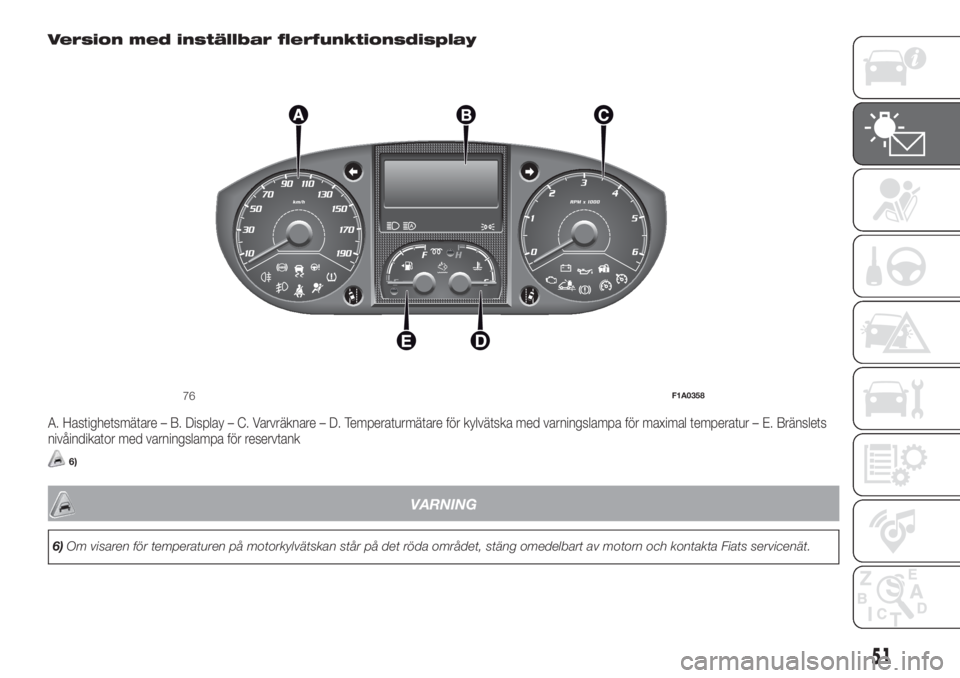

Version med inställbar flerfunktionsdisplay
A. Hastighetsmätare – B. Display – C. Varvräknare – D. Temperaturmätare för kylvätska med varningslampa för maximal temperatur – E. Bränslets
nivåindikator med varningslampa för reservtank
6)
VARNING
6)Om visaren för temperaturen på motorkylvätskan står på det röda området, stäng omedelbart av motorn och kontakta Fiats servicenät.
76F1A0358
51

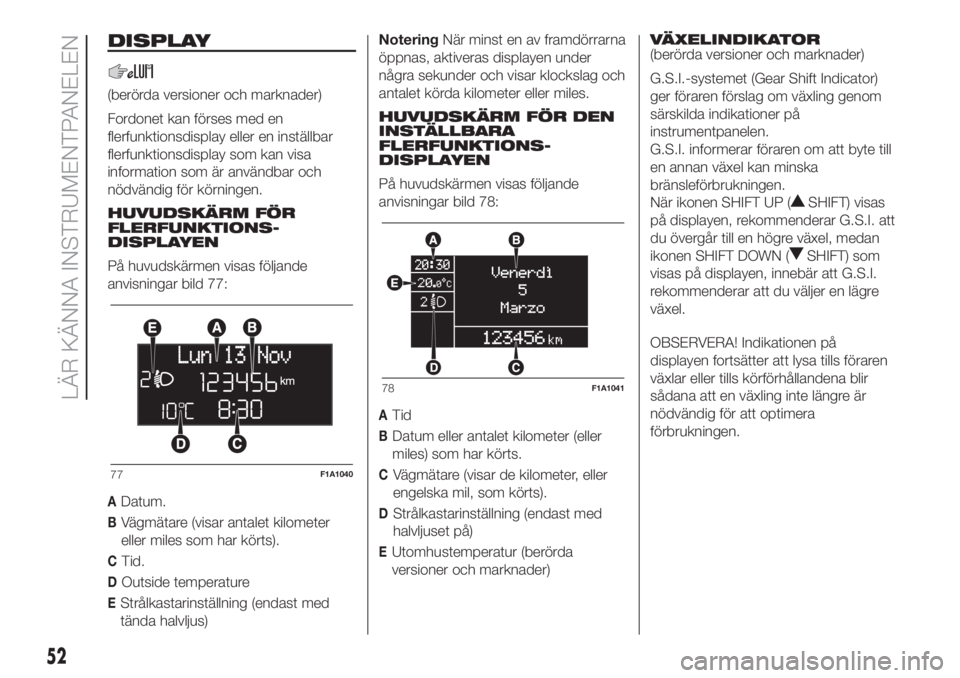

DISPLAY
(berörda versioner och marknader)
Fordonet kan förses med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan visa
information som är användbar och
nödvändig för körningen.
HUVUDSKÄRM FÖR
FLERFUNKTIONS-
DISPLAYEN
På huvudskärmen visas följande
anvisningar bild 77:
ADatum.
BVägmätare (visar antalet kilometer
eller miles som har körts).
CTid.
DOutside temperature
EStrålkastarinställning (endast med
tända halvljus)NoteringNär minst en av framdörrarna
öppnas, aktiveras displayen under
några sekunder och visar klockslag och
antalet körda kilometer eller miles.
HUVUDSKÄRM FÖR DEN
INSTÄLLBARA
FLERFUNKTIONS-
DISPLAYEN
På huvudskärmen visas följande
anvisningar bild 78:
ATid
BDatum eller antalet kilometer (eller
miles) som har körts.
CVägmätare (visar de kilometer, eller
engelska mil, som körts).
DStrålkastarinställning (endast med
halvljuset på)
EUtomhustemperatur (berörda
versioner och marknader)VÄXELINDIKATOR
(berörda versioner och marknader)
G.S.I.-systemet (Gear Shift Indicator)
ger föraren förslag om växling genom
särskilda indikationer på
instrumentpanelen.
G.S.I. informerar föraren om att byte till
en annan växel kan minska
bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas
på displayen, rekommenderar G.S.I. att
du övergår till en högre växel, medan
ikonen SHIFT DOWN (
SHIFT) som
visas på displayen, innebär att G.S.I.
rekommenderar att du väljer en lägre
växel.
OBSERVERA! Indikationen på
displayen fortsätter att lysa tills föraren
växlar eller tills körförhållandena blir
sådana att en växling inte längre är
nödvändig för att optimera
förbrukningen.
77F1A1040
78F1A1041
52
LÄR KÄNNA INSTRUMENTPANELEN

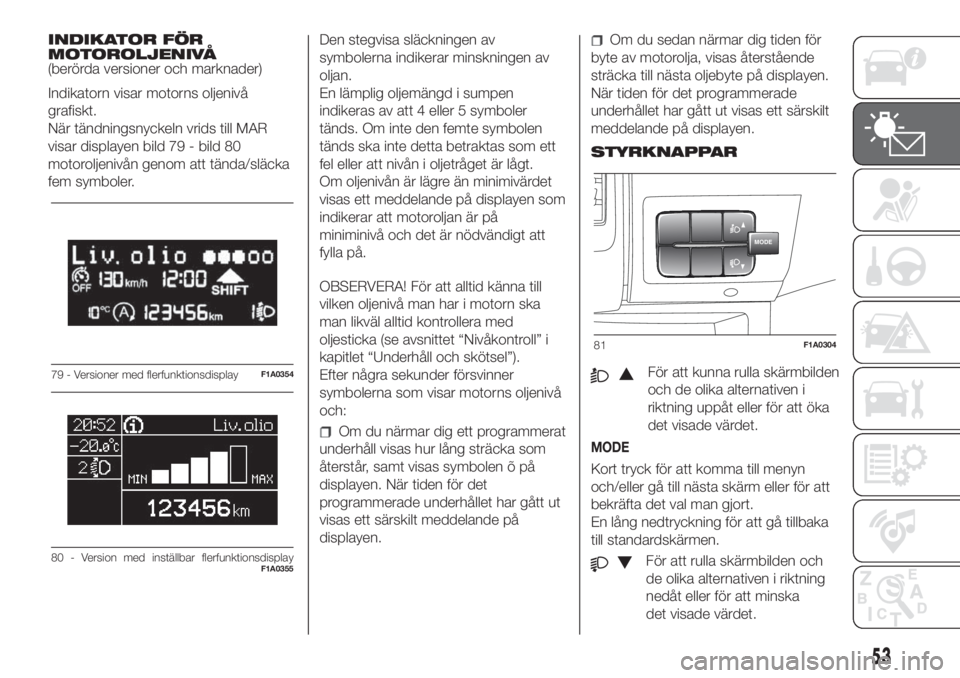

INDIKATOR FÖR
MOTOROLJENIVÅ
(berörda versioner och marknader)
Indikatorn visar motorns oljenivå
grafiskt.
När tändningsnyckeln vrids till MAR
visar displayen bild 79 - bild 80
motoroljenivån genom att tända/släcka
fem symboler.Den stegvisa släckningen av
symbolerna indikerar minskningen av
oljan.
En lämplig oljemängd i sumpen
indikeras av att 4 eller 5 symboler
tänds. Om inte den femte symbolen
tänds ska inte detta betraktas som ett
fel eller att nivån i oljetråget är lågt.
Om oljenivån är lägre än minimivärdet
visas ett meddelande på displayen som
indikerar att motoroljan är på
miniminivå och det är nödvändigt att
fylla på.
OBSERVERA! För att alltid känna till
vilken oljenivå man har i motorn ska
man likväl alltid kontrollera med
oljesticka (se avsnittet “Nivåkontroll” i
kapitlet “Underhåll och skötsel”).
Efter några sekunder försvinner
symbolerna som visar motorns oljenivå
och:
Om du närmar dig ett programmerat
underhåll visas hur lång sträcka som
återstår, samt visas symbolen õ på
displayen. När tiden för det
programmerade underhållet har gått ut
visas ett särskilt meddelande på
displayen.
Om du sedan närmar dig tiden för
byte av motorolja, visas återstående
sträcka till nästa oljebyte på displayen.
När tiden för det programmerade
underhållet har gått ut visas ett särskilt
meddelande på displayen.
STYRKNAPPAR
För att kunna rulla skärmbilden
och de olika alternativen i
riktning uppåt eller för att öka
det visade värdet.
MODE
Kort tryck för att komma till menyn
och/eller gå till nästa skärm eller för att
bekräfta det val man gjort.
En lång nedtryckning för att gå tillbaka
till standardskärmen.
För att rulla skärmbilden och
de olika alternativen i riktning
nedåt eller för att minska
det visade värdet.
79 - Versioner med flerfunktionsdisplayF1A0354
Liv.olio
MAX MIN
80 - Version med inställbar flerfunktionsdisplayF1A0355
MODE
81F1A0304
53

NoteringKnapparoch
aktiverar de olika funktionerna
beroende på följande situationer:
Reglering av belysningen inne i
fordonet
- Med tända positionsljus och aktiv
huvudskärm, kan man justera
ljusstyrkan i fordonet.
Inställningsmeny
- I inställningsmenyn kan du rulla menyn
uppåt eller nedåt.
- Under inställningen kan du öka eller
minska värdet.
INSTÄLLNINGSMENY
Inställningsmenyns
funktioner
Inställningsmenyn kan aktiveras genom
att trycka snabbt på MODE-knappen.
Menyn omfattar följande alternativ:
Menu
Lighting
Korrigeringsenhet för
strålkastarinriktningen
Speed Beep
Headlight sensitivity
Cornering Lights
Rain Sensing Wipers
Aktivering Trip B
Traffic Sign
Set time
Set date
Autoclose
Måttenhet
Language
Buzzer volume
Service
Front passenger airbag
Daytime Running Lights
Automatic Headlight Beam
Exit menu
Med enskilda knapptryckningar
ellereller går det att
förflytta sig i inställningsmenylistan.
Hanteringsläget ändras härmed
beroende på egenskaperna för
alternativet som väljs.
FÄRDDATOR
I KORTHET
Med hjälp av färddatorn, visas värden
för bilens funktionsstatus när
tändningsnyckeln står på MAR.
Denna funktion består av två
separata färddatorer som kallas “Trip
A” och “Trip B” som kan övervaka
fordonets "fullständiga körning" (resa)
oberoende av varandra. Båda
mätarna kan nollställas vid början av
en ny körning.
"Trip A" visar följande värden:
Outside temperature
Resterande körsträcka
Avverkad körsträcka A
Genomsnittlig förbrukning A
Instant consumption (aktuell
förbrukning)
Genomsnittlig hastighet A
Restid A (körningens varaktighet)
Reset Trip A
“Trip B” finns endast på
flerfunktionsdisplayen och visar följande
mätvärden:
Körd sträcka B
54
