2017 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

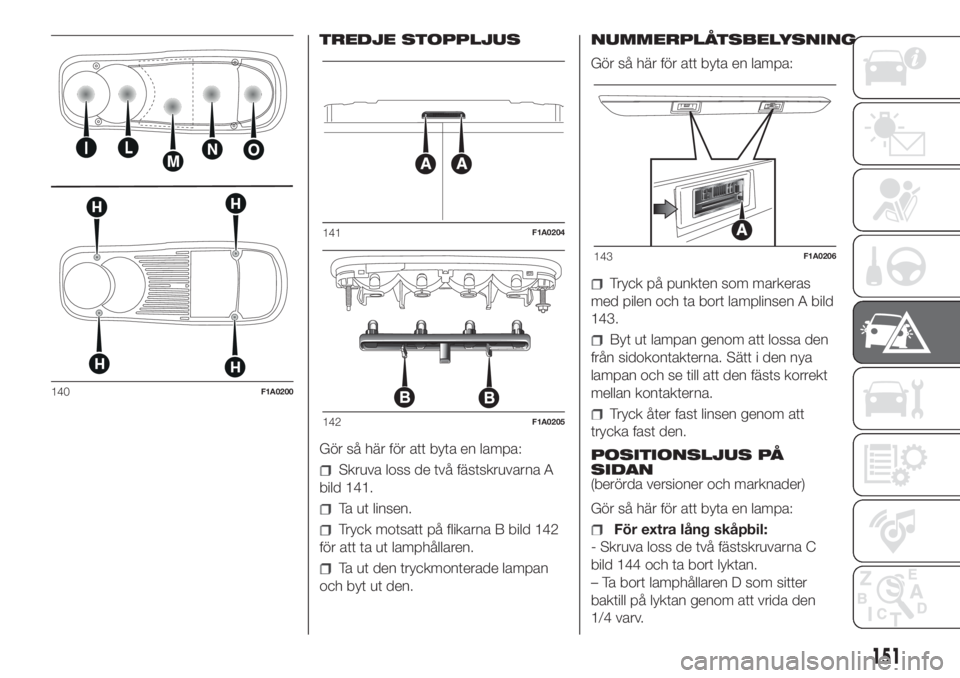

TREDJE STOPPLJUS
Gör så här för att byta en lampa:
Skruva loss de två fästskruvarna A
bild 141.
Ta ut linsen.
Tryck motsatt på flikarna B bild 142
för att ta ut lamphållaren.
Ta ut den tryckmonterade lampan
och byt ut den.NUMMERPLÅTSBELYSNING
Gör så här för att byta en lampa:
Tryck på punkten som markeras
med pilen och ta bort lamplinsen A bild
143.
Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs korrekt
mellan kontakterna.
Tryck åter fast linsen genom att
trycka fast den.
POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
För extra lång skåpbil:
- Skruva loss de två fästskruvarna C
bild 144 och ta bort lyktan.
– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
140F1A0200
141F1A0204
142F1A0205
143F1A0206
151

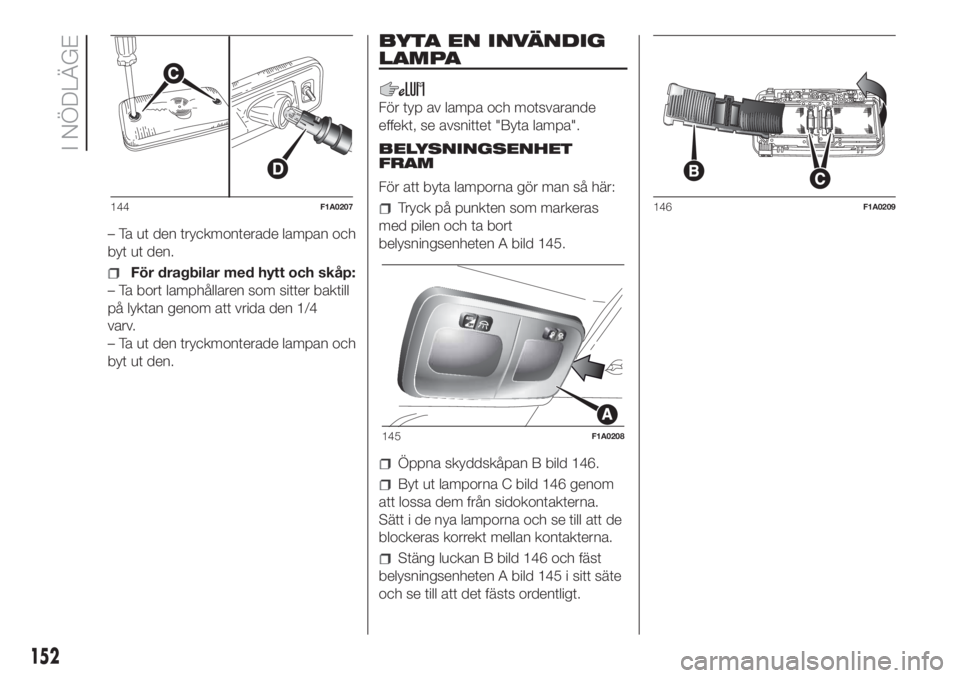

– Ta ut den tryckmonterade lampan och
byt ut den.
För dragbilar med hytt och skåp:
– Ta bort lamphållaren som sitter baktill
på lyktan genom att vrida den 1/4
varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
BYTA EN INVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNINGSENHET
FRAM
För att byta lamporna gör man så här:
Tryck på punkten som markeras
med pilen och ta bort
belysningsenheten A bild 145.
Öppna skyddskåpan B bild 146.
Byt ut lamporna C bild 146 genom
att lossa dem från sidokontakterna.
Sätt i de nya lamporna och se till att de
blockeras korrekt mellan kontakterna.
Stäng luckan B bild 146 och fäst
belysningsenheten A bild 145 i sitt säte
och se till att det fästs ordentligt.
144F1A0207
145F1A0208
146F1A0209
152

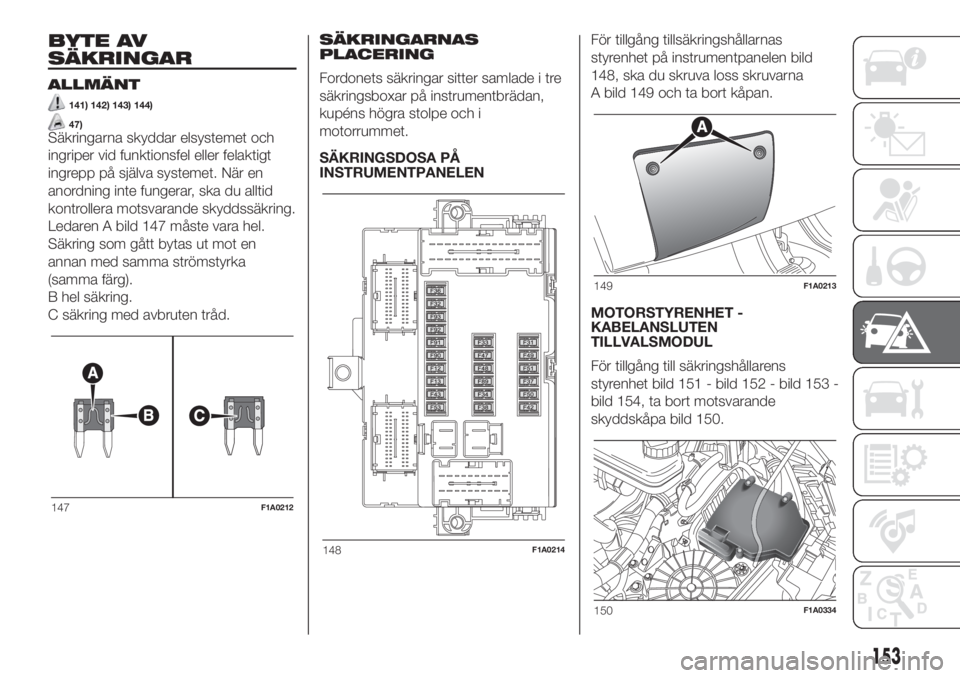

I NÖDLÄGE

BYTE AV
SÄKRINGAR
ALLMÄNT
141) 142) 143) 144)
47)Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet. När en
anordning inte fungerar, ska du alltid
kontrollera motsvarande skyddssäkring.
Ledaren A bild 147 måste vara hel.
Säkring som gått bytas ut mot en
annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i tre
säkringsboxar på instrumentbrädan,
kupéns högra stolpe och i
motorrummet.
SÄKRINGSDOSA PÅ
INSTRUMENTPANELENFör tillgång tillsäkringshållarnas
styrenhet på instrumentpanelen bild
148, ska du skruva loss skruvarna
A bild 149 och ta bort kåpan.
MOTORSTYRENHET -
KABELANSLUTEN
TILLVALSMODUL
För tillgång till säkringshållarens
styrenhet bild 151 - bild 152 - bild 153 -
bild 154, ta bort motsvarande
skyddskåpa bild 150.
147F1A0212
148F1A0214
149F1A0213
150F1A0334
153

Gör så här:
Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som ingår
som standard.
Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
Ta bort kåpan.
Gör så här för att montera kåpan:
Koppla kåpan riktigt till lådan.
Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som ingår
som standard.
Vrid sakta skruven medurs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.Styrenhet i motorrummet Kablad tillvalsmodul 1
(Versioner 2.3 130 / 150 Multijet 2)
Kablad tillvalsmodul 1
(2.3 150 ECOJET)
151F1A0216
152F1A0457-1
153F1A0458-1
154
I NÖDLÄGE

Kablad tillvalsmodul 2
EXTRA STYRENHET TILL DEN
HÖGRA MITTRE STOLPEN
(berörda versioner och marknader)
För tillgång till säkringshållarens
styrenhet bild 155, ta bort motsvarande
skyddskåpa bild 156.
154F1A0455-1
156F1A0217
155F1A0218
155

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
Skyddad anordning Säkring Ampere
Höger halvljus F12 7.5
VÄNSTER HALVLJUS F13 7.5
Relä styrenhet motorrum, relä styrenhet instrumentpanel (+ nyckel) F31 5
Belysningsenhet inuti passagerarutrymmet (+batteri) F32 7.5
Sensor för batteriövervakning på versioner Start & Stop (+ batteri) F33 7,5
Innerbelysning minibuss (nödljus) F34 7,5
Bilradio, klimatanläggningens reglage, larm, färdskrivare,
batterifrånskiljarens styrenhet, Webasto-timer (+ batteri), TPMS,
strömstabilisator för radions förberedda installation (S&S)F36 10
Stoppljusens reglage (huvudsakligt), instrumentpanel (+ nyckel),
Gateway (för transformatorer)F37 7.5
Dörrlås (+ batteri) F38 20
Vindrutetorkare (+ nyckel) F43 20
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
Parkeringsgivarnas styrenhet, bilradio, rattreglage, mittre panel med
reglage, vänster styrpanel, extrapanel, styrenhet till
batterifrånskiljaren (+ nyckel), dragkrok, regnsensor, strömstabilisator
(för S&S)F49 5
Klimatanläggningens reglage, servostyrningens styrenhet, backljus,
färdskrivare (+ nyckel), förberedd installation för TomTom, Lane
Departure Warning, bakre backkamera, korrigeringsenhet för
strålkastarinriktningenF51 5
Instrumentpanel (+ batteri) F53 7.5
SaknasF89 -
Vänster helljus F90 7.5
Höger helljus F91 7.5
156
I NÖDLÄGE

Skyddad anordning Säkring Ampere
Vänster dimljus F92 7.5
Höger dimljus F93 7.5
157

Versioner 2.3 130/150 Multijet 2 - 130 Multijet 2 med AdBlue - 180 Multijet 2 Power
Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul 1(*) – C: Kablad
tillvalsmodul 2
Ventilation av kupén med
Webasto, pump
robotiserad växellåda (+
batteri)F05 50
höghastighetsfläkt
motorkylning (+ batteri)F06 40/60
Låghastighetsfläkt
motorkylning (+batteri)F07 40/50
Kupéfläkt (+ nyckel) F08 40
Bakre strömuttag (+
batteri)F09 15
Varningssummer F10 15
Strömuttag (+ batteri) F14 15
Cigarrettändare (+ batteri) F15 15
Kompressor för
klimatanläggningF19 7.5
Vindrutetorkare F20 30
Extra panel för styrning,
förflyttning och infällning
av backspeglarna (+
nyckel)F24 7.5
Avfrostning av speglar F30 15
(*) Endast för versionerna 2.3 130/150 Multijet 2
