2017 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

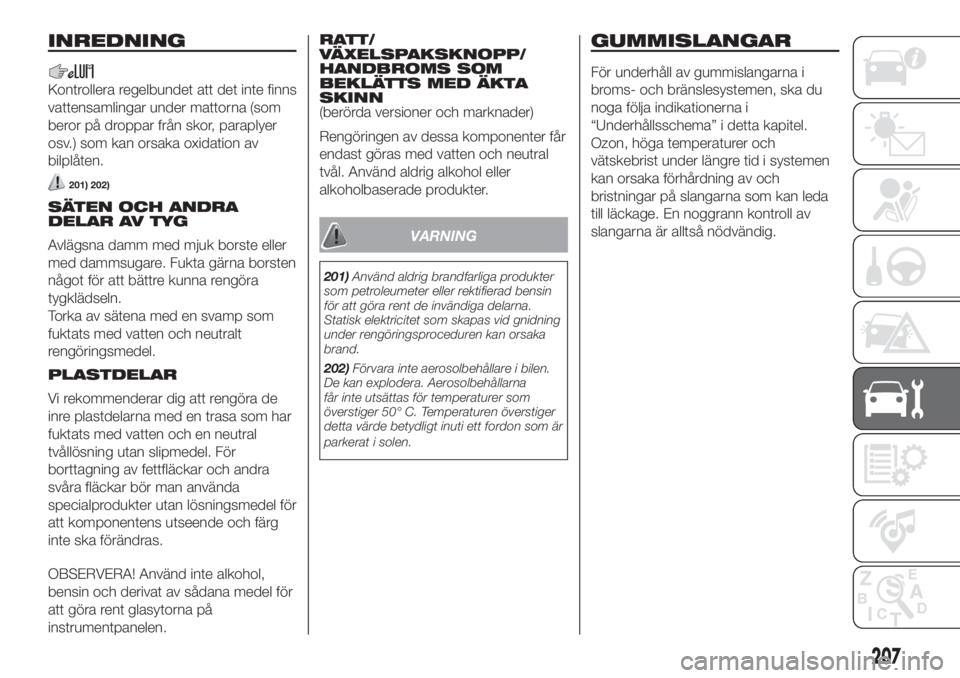

INREDNING
Kontrollera regelbundet att det inte finns
vattensamlingar under mattorna (som
beror på droppar från skor, paraplyer
osv.) som kan orsaka oxidation av
bilplåten.
201) 202)
SÄTEN OCH ANDRA
DELAR AV TYG
Avlägsna damm med mjuk borste eller
med dammsugare. Fukta gärna borsten
något för att bättre kunna rengöra
tygklädseln.
Torka av sätena med en svamp som
fuktats med vatten och neutralt
rengöringsmedel.
PLASTDELAR
Vi rekommenderar dig att rengöra de
inre plastdelarna med en trasa som har
fuktats med vatten och en neutral
tvållösning utan slipmedel. För
borttagning av fettfläckar och andra
svåra fläckar bör man använda
specialprodukter utan lösningsmedel för
att komponentens utseende och färg
inte ska förändras.
OBSERVERA! Använd inte alkohol,
bensin och derivat av sådana medel för
att göra rent glasytorna på
instrumentpanelen.RATT/
VÄXELSPAKSKNOPP/
HANDBROMS SOM
BEKLÄTTS MED ÄKTA
SKINN
(berörda versioner och marknader)
Rengöringen av dessa komponenter får
endast göras med vatten och neutral
tvål. Använd aldrig alkohol eller
alkoholbaserade produkter.
VARNING
201)Använd aldrig brandfarliga produkter
som petroleumeter eller rektifierad bensin
för att göra rent de invändiga delarna.
Statisk elektricitet som skapas vid gnidning
under rengöringsproceduren kan orsaka
brand.
202)Förvara inte aerosolbehållare i bilen.
De kan explodera. Aerosolbehållarna
får inte utsättas för temperaturer som
överstiger 50° C. Temperaturen överstiger
detta värde betydligt inuti ett fordon som är
parkerat i solen.
GUMMISLANGAR
För underhåll av gummislangarna i
broms- och bränslesystemen, ska du
noga följa indikationerna i
“Underhållsschema” i detta kapitel.
Ozon, höga temperaturer och
vätskebrist under längre tid i systemen
kan orsaka förhårdning av och
bristningar på slangarna som kan leda
till läckage. En noggrann kontroll av
slangarna är alltså nödvändig.
207

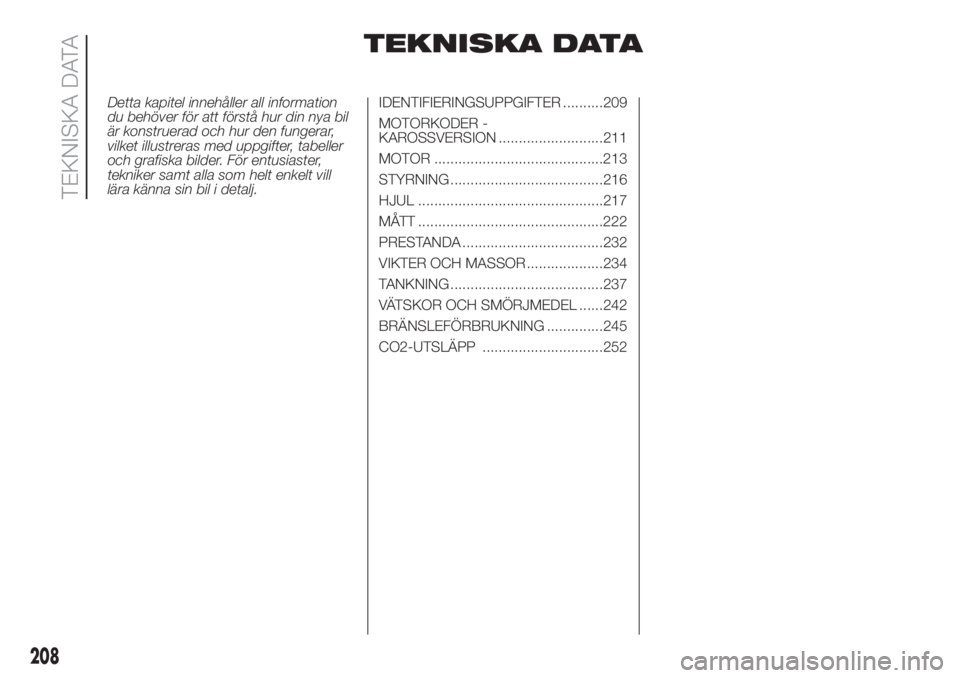

TEKNISKA DATA
Detta kapitel innehåller all information
du behöver för att förstå hur din nya bil
är konstruerad och hur den fungerar,
vilket illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som helt enkelt vill
lära känna sin bil i detalj.IDENTIFIERINGSUPPGIFTER ..........209
MOTORKODER -
KAROSSVERSION ..........................211
MOTOR ..........................................213
STYRNING ......................................216
HJUL ..............................................217
MÅTT ..............................................222
PRESTANDA ...................................232
VIKTER OCH MASSOR ...................234
TANKNING ......................................237
VÄTSKOR OCH SMÖRJMEDEL ......242
BRÄNSLEFÖRBRUKNING ..............245
CO2-UTSLÄPP ..............................252
208
TEKNISKA DATA

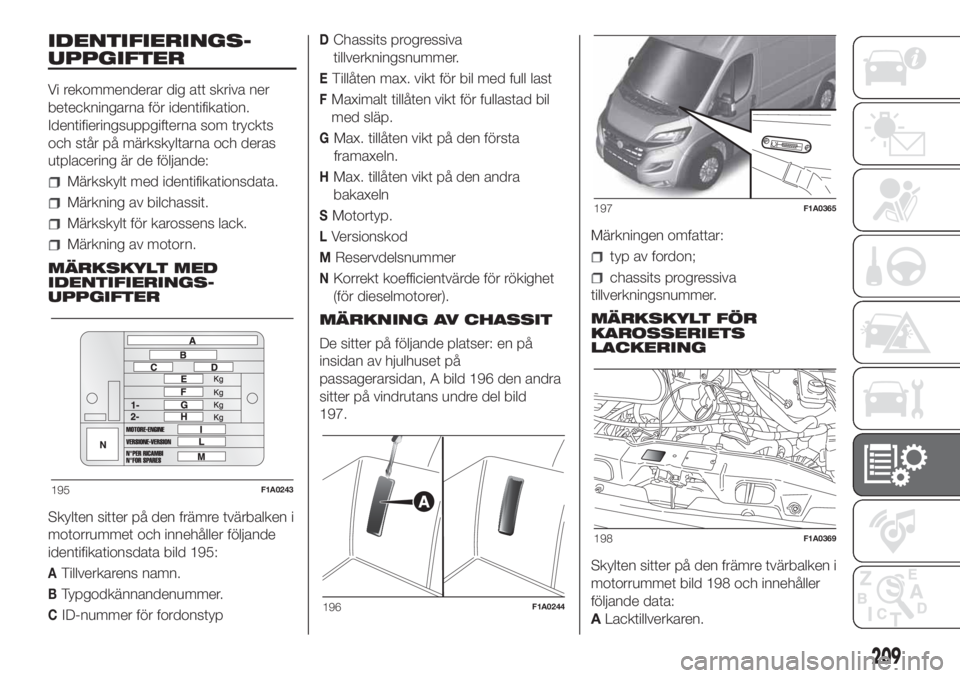

IDENTIFIERINGS-
UPPGIFTER
Vi rekommenderar dig att skriva ner
beteckningarna för identifikation.
Identifieringsuppgifterna som tryckts
och står på märkskyltarna och deras
utplacering är de följande:
Märkskylt med identifikationsdata.
Märkning av bilchassit.
Märkskylt för karossens lack.
Märkning av motorn.
MÄRKSKYLT MED
IDENTIFIERINGS-
UPPGIFTER
Skylten sitter på den främre tvärbalken i
motorrummet och innehåller följande
identifikationsdata bild 195:
ATillverkarens namn.
BTypgodkännandenummer.
CID-nummer för fordonstyp
DChassits progressiva
tillverkningsnummer.
ETillåten max. vikt för bil med full last
FMaximalt tillåten vikt för fullastad bil
med släp.
GMax. tillåten vikt på den första
framaxeln.
HMax. tillåten vikt på den andra
bakaxeln
SMotortyp.
LVersionskod
MReservdelsnummer
NKorrekt koefficientvärde för rökighet
(för dieselmotorer).
MÄRKNING AV CHASSIT
De sitter på följande platser: en på
insidan av hjulhuset på
passagerarsidan, A bild 196 den andra
sitter på vindrutans undre del bild
197.Märkningen omfattar:
typ av fordon;
chassits progressiva
tillverkningsnummer.
MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
Skylten sitter på den främre tvärbalken i
motorrummet bild 198 och innehåller
följande data:
ALacktillverkaren.
195F1A0243
196F1A0244
197F1A0365
198F1A0369
209

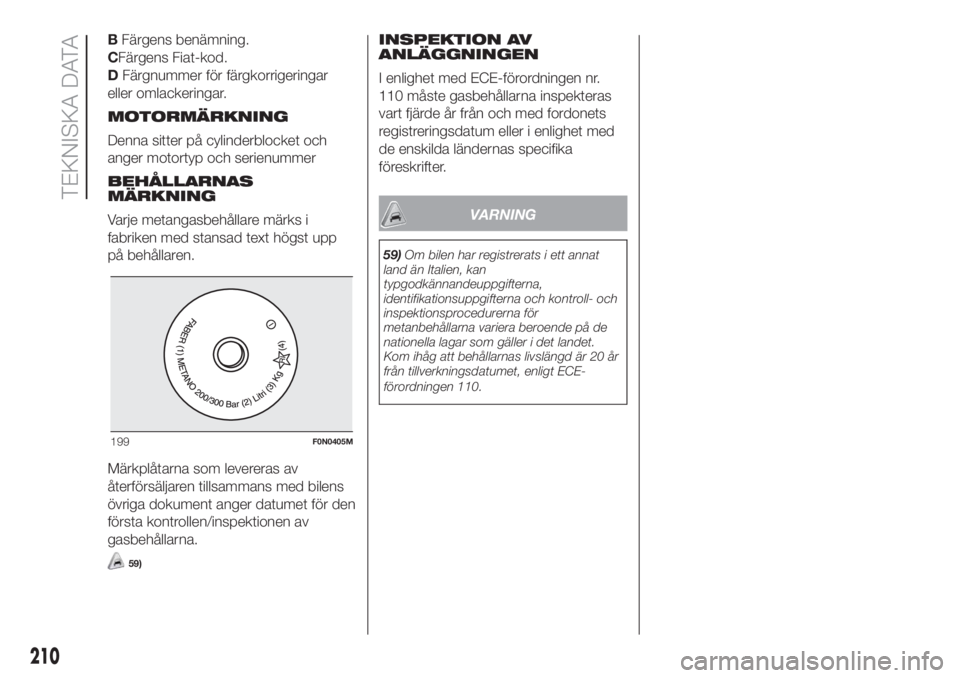

BFärgens benämning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar
eller omlackeringar.
MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
BEHÅLLARNAS
MÄRKNING
Varje metangasbehållare märks i
fabriken med stansad text högst upp
på behållaren.
Märkplåtarna som levereras av
återförsäljaren tillsammans med bilens
övriga dokument anger datumet för den
första kontrollen/inspektionen av
gasbehållarna.
59)
INSPEKTION AV
ANLÄGGNINGEN
I enlighet med ECE-förordningen nr.
110 måste gasbehållarna inspekteras
vart fjärde år från och med fordonets
registreringsdatum eller i enlighet med
de enskilda ländernas specifika
föreskrifter.
VARNING
59)Om bilen har registrerats i ett annat
land än Italien, kan
typgodkännandeuppgifterna,
identifikationsuppgifterna och kontroll- och
inspektionsprocedurerna för
metanbehållarna variera beroende på de
nationella lagar som gäller i det landet.
Kom ihåg att behållarnas livslängd är 20 år
från tillverkningsdatumet, enligt ECE-
förordningen 110.
199F0N0405M
210
TEKNISKA DATA

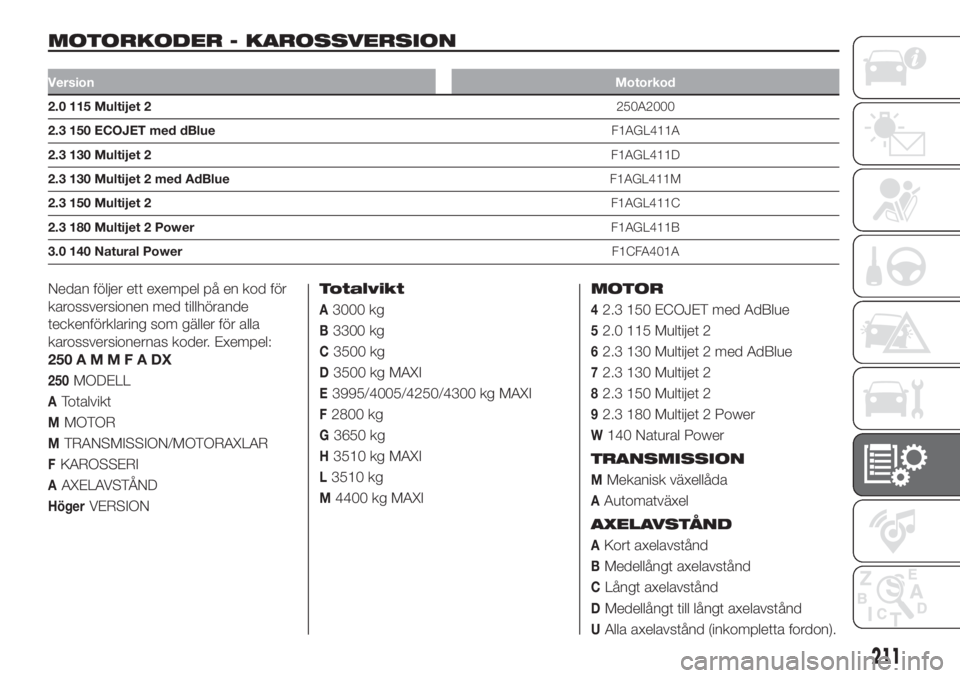

MOTORKODER - KAROSSVERSION.
VersionMotorkod
2.0 115 Multijet 2250A2000
2.3 150 ECOJET med dBlueF1AGL411A
2.3 130 Multijet 2F1AGL411D
2.3 130 Multijet 2 med AdBlueF1AGL411M
2.3 150 Multijet 2F1AGL411C
2.3 180 Multijet 2 PowerF1AGL411B
3.0 140 Natural PowerF1CFA401A
Nedan följer ett exempel på en kod för
karossversionen med tillhörande
teckenförklaring som gäller för alla
karossversionernas koder. Exempel:
250AMMFADX
250MODELL
ATotalvikt
MMOTOR
MTRANSMISSION/MOTORAXLAR
FKAROSSERI
AAXELAVSTÅND
HögerVERSIONTotalvikt
A3000 kg
B3300 kg
C3500 kg
D3500 kg MAXI
E3995/4005/4250/4300 kg MAXI
F2800 kg
G3650 kg
H3510 kg MAXI
L3510 kg
M4400 kg MAXIMOTOR
42.3 150 ECOJET med AdBlue
52.0 115 Multijet 2
62.3 130 Multijet 2 med AdBlue
72.3 130 Multijet 2
82.3 150 Multijet 2
92.3 180 Multijet 2 Power
W140 Natural Power
TRANSMISSION
MMekanisk växellåda
AAutomatväxel
AXELAVSTÅND
AKort axelavstånd
BMedellångt axelavstånd
CLångt axelavstånd
DMedellångt till långt axelavstånd
UAlla axelavstånd (inkompletta fordon).
211

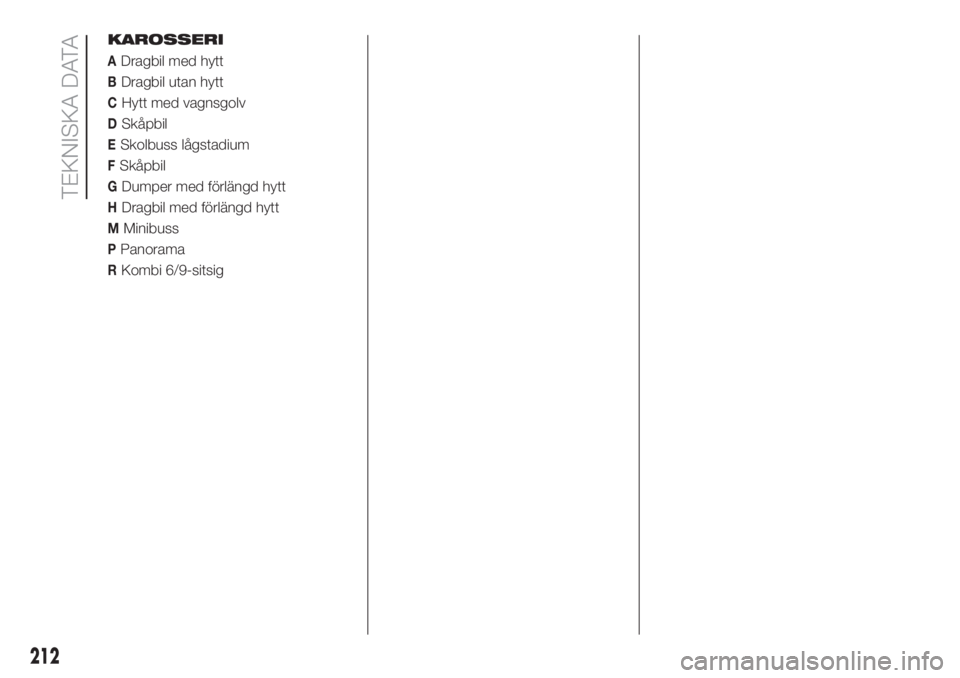

KAROSSERI
ADragbil med hytt
BDragbil utan hytt
CHytt med vagnsgolv
DSkåpbil
ESkolbuss lågstadium
FSkåpbil
GDumper med förlängd hytt
HDragbil med förlängd hytt
MMinibuss
PPanorama
RKombi 6/9-sitsig
212
TEKNISKA DATA

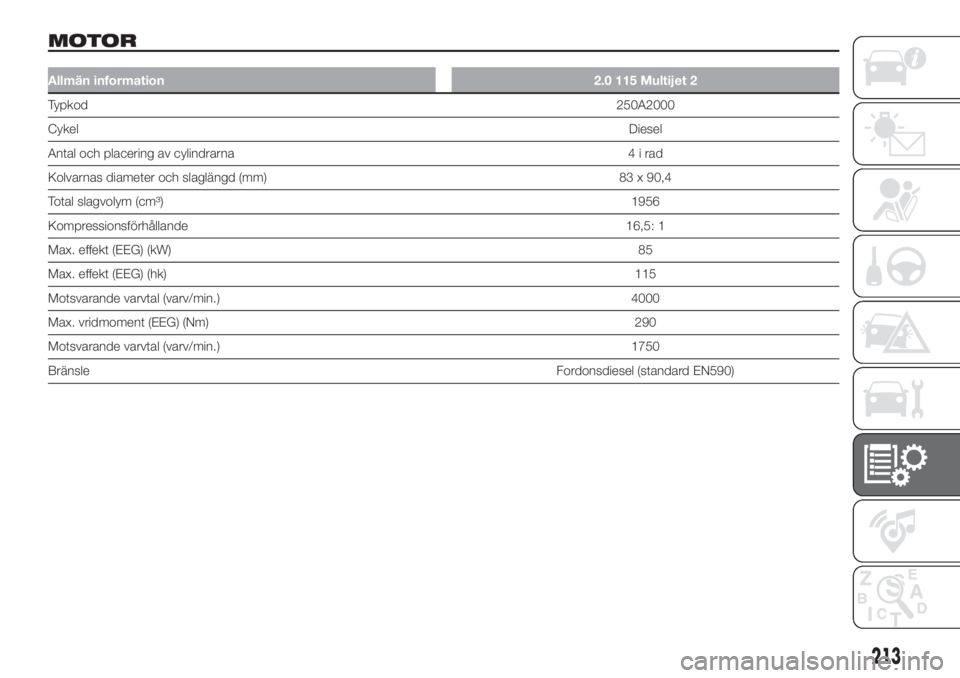

MOTOR
Allmän information2.0 115 Multijet 2
Typkod250A2000
CykelDiesel
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 83 x 90,4
Total slagvolym (cm³)1956
Kompressionsförhållande16,5: 1
Max. effekt (EEG) (kW)85
Max. effekt (EEG) (hk)115
Motsvarande varvtal (varv/min.) 4000
Max. vridmoment (EEG) (Nm)290
Motsvarande varvtal (varv/min.) 1750
BränsleFordonsdiesel (standard EN590)
213

Allmän information 2.3 150 ECOJET 2.3 130 Multijet 22.3 130 Multijet 2
med AdBlue2.3 150 Multijet 22.3 180 Multijet 2
Power
Typkod F1AGL411 F1AGL411D F1AGL411M F1AGL411C F1AGL411B
Cykel Diesel Diesel Diesel Diesel Diesel
Antal och placering
av cylindrarna4 i rad 4 i rad 4 i rad 4 i rad 4 i rad
Kolvarnas diameter
och slaglängd (mm)88x94 88x94 88x94 88x94 88x94
Total slagvolym (cm³) 2287 2287 2287 2287 2287
Kompressionsförhållande
16,2: 1 16,2: 1 16,2: 1 16,2: 1 16,2: 1
Max. effekt (EEG)
(kW)110 96 96 110 130
Max. effekt (EEG)
(hk)150 130 130 150 177
Motsvarande varvtal
(varv/min.)3600 3600 3600 3600 3500
Max. vridmoment
(EEG) (Nm)380 320 320 380 400
Motsvarande varvtal
(varv/min.)1500 1800 1800 1500 1500
Bränsle Fordonsdiesel (standard EN590)
214
