Allmän information3.0 140 Natural Power
TypkodF1CFA401A
CykelOtto
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 95,8 x 104
Total slagvolym (cm³)2999
Kompressionsförhållande12,5 ± 0,5:1
Max. effekt (EEG) (kW)100
Max. effekt (EEG) (hk)136
Motsvarande varvtal (varv/min.) 3500
Max. vridmoment (EEG) (Nm)350
Motsvarande varvtal (varv/min.) 1500
TändstiftChampion RC7BYC – NGK IFRF-D
BränsleMetangas
215

STYRNING
Versioner Vändradie mellan trottoarer (m) Typ
Kort axelavstånd11.06
För standardversionerna: med kardandrev och
kuggstång med hydraulisk servostyrning.
För ECOJET-versionerna: med kardandrev och
kuggstång med elektrohydraulisk servostyrning Medellångt axelavstånd12.46
Medellångt till långt axelavstånd13.54
Långt axelavstånd14.28
Extra långt axelavstånd15.3
216
TEKNISKA DATA

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall.
Slanglösa radialdäck.
I registreringsbeviset anges dessutom
alla typgodkända däck.
OBS! Vid eventuella skillnader mellan
"Drift- och underhållshandboken"
och "Registreringsbeviset", ta endast
hänsyn till uppgifterna på
registreringsbeviset. För körsäkerheten
är det nödvändigt att fordonet är försett
med däck av samma märke och typ
på alla hjulen.
OBSERVERA! Använd inte innerslangar
till slanglösa däck.
RESERVHJUL
Fälg av pressat stål. Slanglöst däck
HJULINSTÄLLNING
Konvergens mellan framhjulen som
mätts mellan fälgarna: -1 ±1 mm.
Värdena gäller för fordon i körklart
skick.
217

MEDFÖLJANDE FÄLGAR OCH DÄCK
2.0 115 Multijet 2
Versioner Fälg Standarddäck Vinterdäck
LIGHT 15"(*)6 Jx15-68 215/70 R15C (109/107 S) 225/70 R15C (112/110 S)225/70 R15C (112/110 R)
M+S
LIGHT (TEMPO
LIBERO) 15"
(**)6 Jx15-68215/70 R15CP (109/107
Q)–225/70 R15C (112/110 R)
M+S
LIGHT 16"
(*)6 Jx16-68 215/75 R16C (116/114 R) 225/75 R16C (116/114 R)225/75 R16C (116/114 R)
M+S
LIGHT (TEMPO
LIBERO) 16"
(***)6 Jx16-68225/75 R16 CP (116/114
Q)–225/75 R16C (116/114 R)
M+S
(*) Totalvikt 3000 / 3300 / 3500 kg
(**) Totalvikt 3000 / 3300 / 3500 / 3650 kg
(***) Totalvikt 3000 / 3500 kg
218
TEKNISKA DATA

MEDFÖLJANDE FÄLGAR OCH DÄCK
2.3 130 Multijet 2 – 130 Multijet 2 med AdBlue – 150 ECOJET – 150 multijet 2 – 180 Multijet 2 Power – 3.0 140
Natural Power
Versioner Fälg Standarddäck Vinterdäck
LIGHT 15"(*)6 Jx15-68 215/70 R15C (109/107 S) 225/70 R15C (112/110 S)225/70 R15C (112/110 R)
M+S
LIGHT (TEMPO
LIBERO) 15"
(**)6 Jx15-68215/70 R15CP (109/107
Q)–225/70 R15C (112/110 R)
M+S
LIGHT 16"
(*)6 Jx16-68 215/75 R16C (116/114 R) 225/75 R16C (116/114 R)225/75 R16C (116/114 R)
M+S
LIGHT (TEMPO
LIBERO) 16"
(***)6 Jx16-68225/75 R16 CP (116/114
Q)–225/75 R16C (116/114 R)
M+S
MAXI6 Jx16-68215/75 R16 CP (116/114
R)
(°)225/75 R16C (118/116 R)225/75 R16C (116/114 R)
M+S
MAXI TEMPO LIBERO6 Jx16-68225/75 R16 CP (116/114
Q)
(▫)225/75 R16C (118/116
Q)225/75 R16C (116/114 R)
M+S
6 Jx16-68
225/75 R16 CP (118/116
R)
(▪)–225/75 R16C (118/116 R)
M+S
6 Jx16-68
225/75 R16 CP (118/116
Q)
(▪)–225/75 R16C (118/116 R)
M+S
(*) Totalvikt 3000 / 3300 / 3500 kg
(**)Totalvikt 3000 / 3300 / 3500 / 3650 kg
(***) Totalvikt 3000 / 3500 / 3650 kg
(°) Totalvikt 3500 / 4000 kg utom Totalvikt 4250 kg
(▫)Totalvikt 3500 / 4000 / 4250 kg
(▪)Totalvikt 4400 kg
219

.

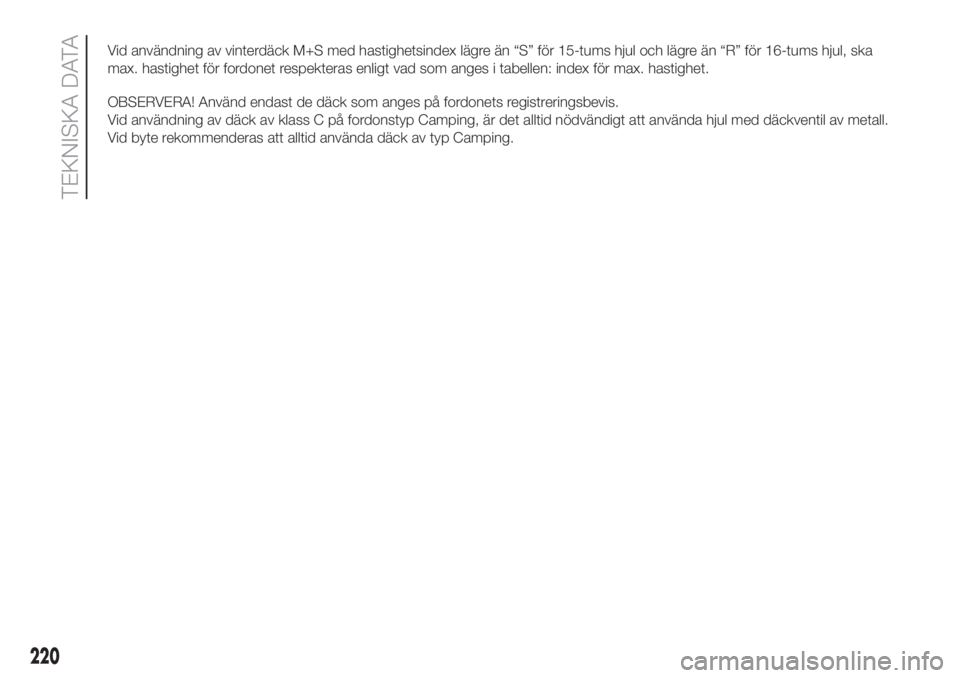

Vid användning av vinterdäck M+S med hastighetsindex lägre än “S” för 15-tums hjul och lägre än “R” för 16-tums hjul, ska
max. hastighet för fordonet respekteras enligt vad som anges i tabellen: index för max. hastighet.
OBSERVERA! Använd endast de däck som anges på fordonets registreringsbevis.
Vid användning av däck av klass C på fordonstyp Camping, är det alltid nödvändigt att använda hjul med däckventil av metall.
Vid byte rekommenderas att alltid använda däck av typ Camping.
220
TEKNISKA DATA

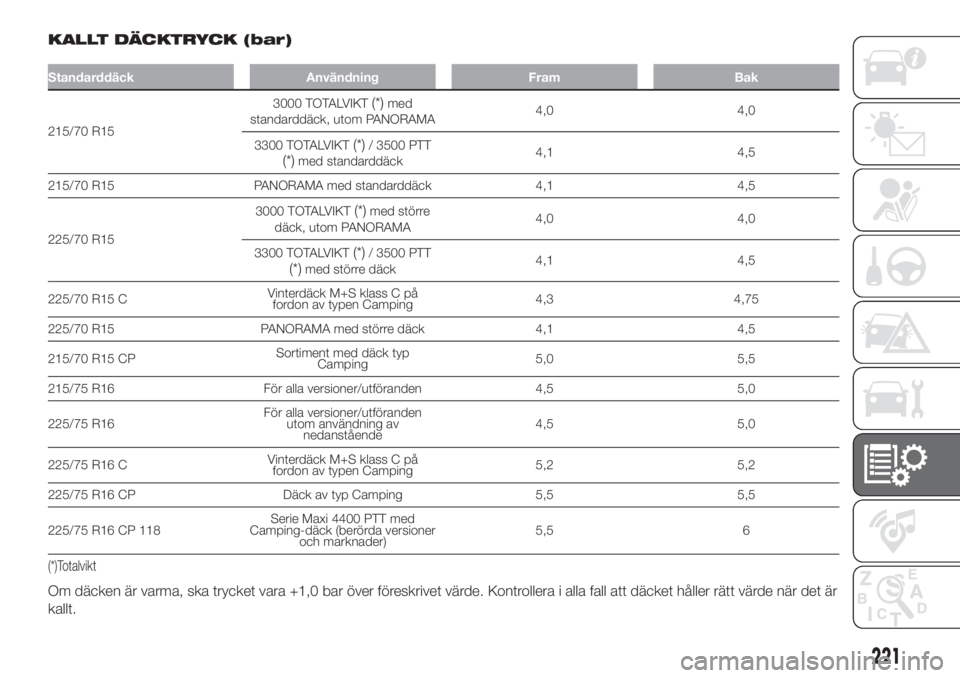

KALLT DÄCKTRYCK (bar)
Standarddäck Användning Fram Bak
215/70 R153000
TOTALVIKT
(*)med
standarddäck, utom PANORAMA4,0 4,0
3300 TOTALVIKT
(*)/ 3500 PTT(*)med standarddäck4,1 4,5
215/70 R15 PANORAMA med standarddäck 4,1 4,5
225/70 R153000 TOTALVIKT
(*)med större
däck, utom PANORAMA4,0 4,0
3300 TOTALVIKT
(*)/ 3500 PTT(*)med större däck4,1 4,5
225/70 R15 CVinterdäck M+S klass C på
fordon av typen Camping4,3 4,75
225/70 R15 PANORAMA med större däck 4,1 4,5
215/70 R15 CPSortiment med däck typ
Camping5,0 5,5
215/75 R16 För alla versioner/utföranden 4,5 5,0
225/75 R16För alla versioner/utföranden
utom användning av
nedanstående4,5 5,0
225/75 R16 CVinterdäck M+S klass C på
fordon av typen Camping5,2 5,2
225/75 R16 CP Däck av typ Camping 5,5 5,5
225/75 R16 CP 118Serie Maxi 4400 PTT med
Camping-däck (berörda versioner
och marknader)5,5 6
(*)Totalvikt
Om däcken är varma, ska trycket vara +1,0 bar över föreskrivet värde. Kontrollera i alla fall att däcket håller rätt värde när det är
kallt.
221

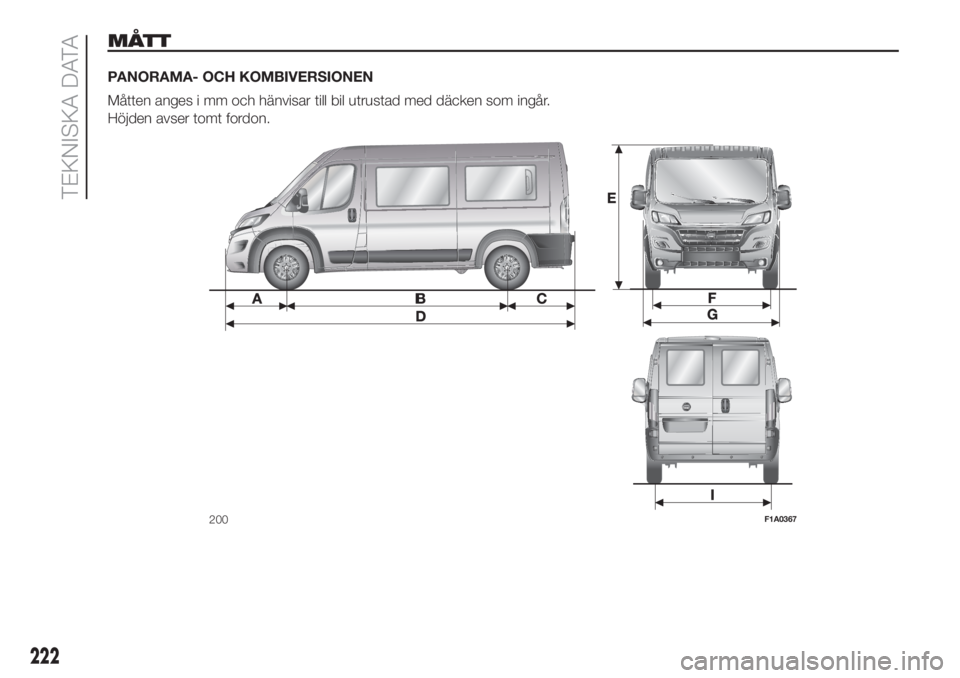

MÅTT
PANORAMA- OCH KOMBIVERSIONEN
Måtten anges i mm och hänvisar till bil utrustad med däcken som ingår.
Höjden avser tomt fordon.
200F1A0367
