2017 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och
i lugn och ro klara av kritiska situationer.
I nödläge råder vi dig att ringa det
gratisnummer som står angivet i
garantihäftet.
Du kan även ringa gratisnumret 00 800
3428 0000 för information om den
närmaste Fiat-serviceverkstaden.BYTA LAMPA ..................................144
BYTA UTVÄNDIG LAMPA ................147
BYTA EN INVÄNDIG LAMPA ...........152
BYTE AV SÄKRINGAR ....................153
GATEWAY FMS MODULE ...............166
BYTA HJUL .....................................171
SNABBREPARATIONSSATS TILL
DÄCK FIX & GO AUTOMATIC .........175
NÖDSTART .....................................178
LADDA BATTERIET .........................179
BRÄNSLELÅSETS BRYTARE .........180
BOGSERA FORDONET...................181
143

BYTA LAMPA
ALLMÄNNA
INDIKATIONER
139) 140)
46)
När en lampa inte fungerar,
kontrollera innan den byts ut, att
säkringen är hel. För placering av
säkringarna, se avsnittet "Byte
av säkringar" i det här kapitlet.
Innan ett byte av lampan utförs,
kontrollera att respektive kontakter inte
är oxiderade.
Trasiga lampor ska bytas ut mot
andra av samma typ och effekt.
Efter ett byte av lampan på en
strålkastare, kontrollera alltid
inriktningen av säkerhetsskäl.
OBSERVERA! Det kan bildas en tunna
hinna av imma på insidan av
strålkastarna. Det är inget fel utan är ett
naturligt fenomen pga. låg temperatur
och luftfuktighet. Imman kommer att
försvinna när strålkastarna tänds. Om
det finns droppar inuti strålkastaren
betyder det att vatten har trängt in.
Kontakta Fiats servicenät.
VARNING
139)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
140)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
VARNING
46)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven
med en fuktig trasa och alkohol och låt den
torka.
144
I NÖDLÄGE

TYPER AV LAMPOR
På fordonet finns olika typer av lampor installerade:
Lampor helt i glas:(typ A) sätts i med tryck, och dras ut.
Lampor med bajonettsockel:(typ B) tryck på glödlampan för att dra
ut och vrid moturs.
Cylindriska lampor:(typ C) frigör från kontakterna och dra ut dem.
Halogenlampor:(typ D): för att ta ut lampan, frigör den och ta ut den ur
sätet.
Halogenlampor:(typ E): för att ta ut lampan, frigör den och ta ut den ur
sätet.
145

Lampor
Lampor Typ Effekt Ref. figur
Helljus H7 55 W D
Halvljus H7 55 W D
Främre positioner/varselljus
W21/5W - LED
(#)--
Dimljus
(*)H11 55 W -
Körriktningsvisare fram WY21W 21W B
Körriktningsvisare på sidornaW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Körriktningsvisare bak PY2IW 21W B
Positionsljus sidor W5W 5 W A
Positionsljus bak P 21/5 W 21/5 W B
Bakre positionsljus/stoppljus P21W 21W B
Tredje stoppljus W5W 5 W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Nummerplåt C5W 5 W A
Takbelysning fram (genomskinligt vippskydd) 12V10W 10W C
Belysning bak 12V10W 10W C
(#) Där så förutses, i stället för lampan W21/5W
(*)berörda versioner och marknader
(**)versionerna XL och Tempo libero
(***)alla andra versioner
146
I NÖDLÄGE

BYTA UTVÄNDIG
LAMPA
STRÅLKASTARENHETER
FRAM
Gör så här för att demontera
strålkastaren:
Öppna motorhuven genom att utföra
proceduren som beskrivs i avsnittet
"Motorhuv" i kapitlet "Lär känna din bil".
Koppla ifrån det elektriska
kontaktdonet A bild 126 från
strålkastaren.
Skruva loss fästskruvarna B bild 127
på strålkastaren på karossen, frigör
strålkastaren från sätet i den undre
delen, så som indikeras i bild 127 och
ta ut strålkastaren genom att ställa
den på ett arbetsplan.
Följ anvisningarna nedan för byte av
lamporna.
Efter bytet ska du återmontera
strålkastaren genom att fästa den med
fästskruvarna B bild 127.
Anslut det elektriska kontaktdonet A
bild 126 till strålkastaren.
Layouten för lamporna i lampgruppen
är som följer bild 128:
A körriktningsvisare
B halvljus
C helljus
D positionsljus/varselljusE positionsljus/varselljus med lysdiod
(som alternativ till D)För att yta ut helljusens glödlampa, ta
bort gummiproppen C bild 129.
För att byta ut halvljusens glödlampa, ta
bort gummiproppen B bild 129.
För att byta ut glödlampa i
körriktningsvisarna och positionsljuset/
DRL (när de inte har ledlampor) ska
du ta bort gummiproppen A bild 129.
När bytet är klart, återmontera
gummipropparna riktigt och se till att de
fixeras ordentligt.
126F1A0337
127F1A0338
128F1A0313
129F1A0314
147

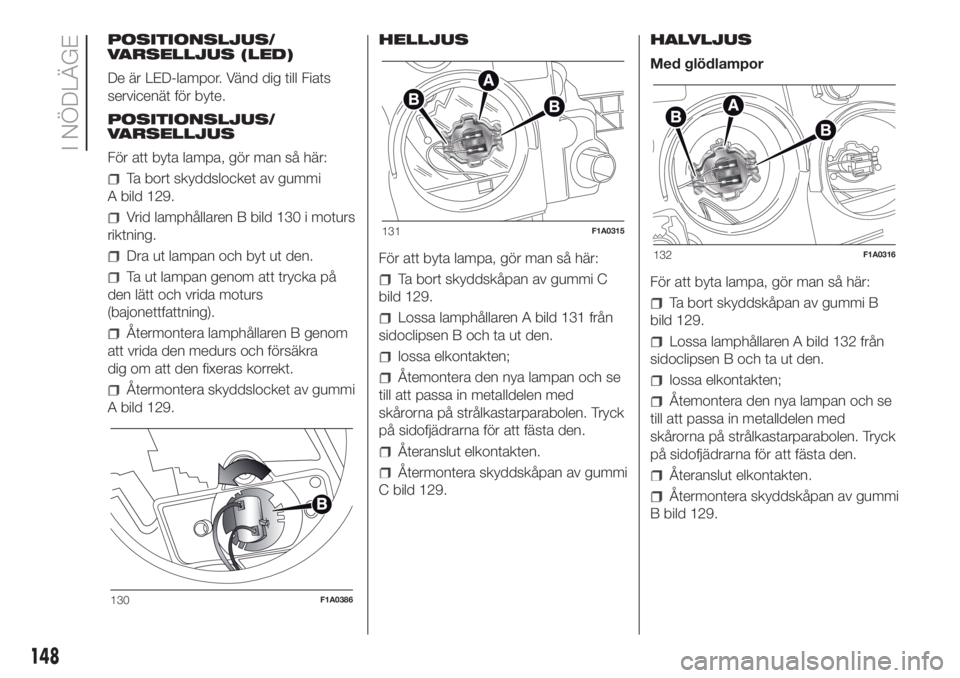

POSITIONSLJUS/
VARSELLJUS (LED)
De är LED-lampor. Vänd dig till Fiats
servicenät för byte.
POSITIONSLJUS/
VARSELLJUS
För att byta lampa, gör man så här:
Ta bort skyddslocket av gummi
A bild 129.
Vrid lamphållaren B bild 130 i moturs
riktning.
Dra ut lampan och byt ut den.
Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
Återmontera skyddslocket av gummi
A bild 129.HELLJUS
För att byta lampa, gör man så här:
Ta bort skyddskåpan av gummi C
bild 129.
Lossa lamphållaren A bild 131 från
sidoclipsen B och ta ut den.
lossa elkontakten;
Åtemontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen. Tryck
på sidofjädrarna för att fästa den.
Återanslut elkontakten.
Återmontera skyddskåpan av gummi
C bild 129.HALVLJUS
Med glödlampor
För att byta lampa, gör man så här:
Ta bort skyddskåpan av gummi B
bild 129.
Lossa lamphållaren A bild 132 från
sidoclipsen B och ta ut den.
lossa elkontakten;
Åtemontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen. Tryck
på sidofjädrarna för att fästa den.
Återanslut elkontakten.
Återmontera skyddskåpan av gummi
B bild 129.
130F1A0386
131F1A0315
132F1A0316
148
I NÖDLÄGE

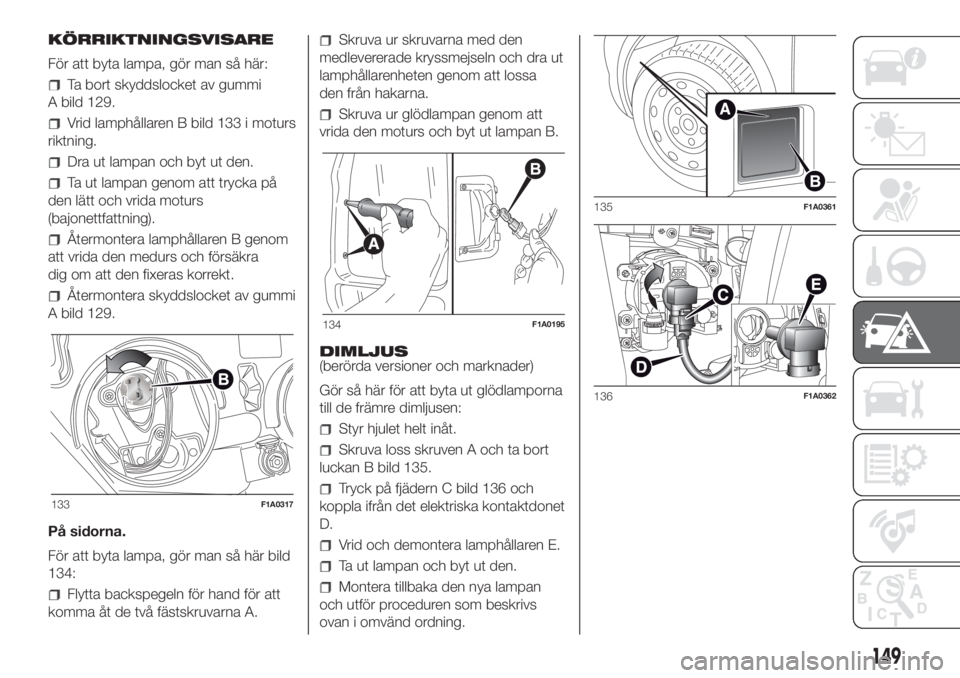

KÖRRIKTNINGSVISARE
För att byta lampa, gör man så här:
Ta bort skyddslocket av gummi
A bild 129.
Vrid lamphållaren B bild 133 i moturs
riktning.
Dra ut lampan och byt ut den.
Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
Återmontera skyddslocket av gummi
A bild 129.
På sidorna.
För att byta lampa, gör man så här bild
134:
Flytta backspegeln för hand för att
komma åt de två fästskruvarna A.
Skruva ur skruvarna med den
medlevererade kryssmejseln och dra ut
lamphållarenheten genom att lossa
den från hakarna.
Skruva ur glödlampan genom att
vrida den moturs och byt ut lampan B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta ut glödlamporna
till de främre dimljusen:
Styr hjulet helt inåt.
Skruva loss skruven A och ta bort
luckan B bild 135.
Tryck på fjädern C bild 136 och
koppla ifrån det elektriska kontaktdonet
D.
Vrid och demontera lamphållaren E.
Ta ut lampan och byt ut den.
Montera tillbaka den nya lampan
och utför proceduren som beskrivs
ovan i omvänd ordning.
133F1A0317
134F1A0195
135F1A0361
136F1A0362
149

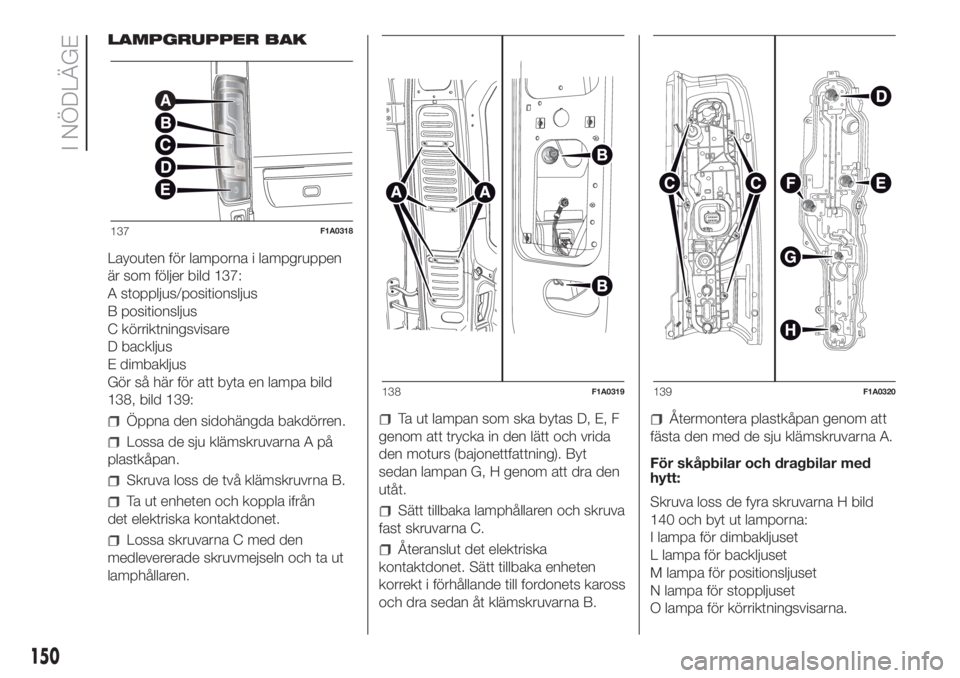

LAMPGRUPPER BAK
Layouten för lamporna i lampgruppen
är som följer bild 137:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljus
E dimbakljus
Gör så här för att byta en lampa bild
138, bild 139:
Öppna den sidohängda bakdörren.
Lossa de sju klämskruvarna A på
plastkåpan.
Skruva loss de två klämskruvrna B.
Ta ut enheten och koppla ifrån
det elektriska kontaktdonet.
Lossa skruvarna C med den
medlevererade skruvmejseln och ta ut
lamphållaren.
Ta ut lampan som ska bytas D, E, F
genom att trycka in den lätt och vrida
den moturs (bajonettfattning). Byt
sedan lampan G, H genom att dra den
utåt.
Sätt tillbaka lamphållaren och skruva
fast skruvarna C.
Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets kaross
och dra sedan åt klämskruvarna B.
Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna A.
För skåpbilar och dragbilar med
hytt:
Skruva loss de fyra skruvarna H bild
140 och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.
137F1A0318
138F1A0319139F1A0320
150
