2017 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul 1(*) – C: Kablad
tillvalsmodul 2
Webasto-styrenhet F61 30
Elektrisk kupéfläkt med
WebastoF62 20
Dragkrokens uttag F63 20
Strålkastarspolare F64 30
Släpets styrenhet F65 15
Släpets styrenhet F66 15
Dragkrokens uttag F67 20
(*) Endast för versionerna 2.3 130/150 Multijet 2
159

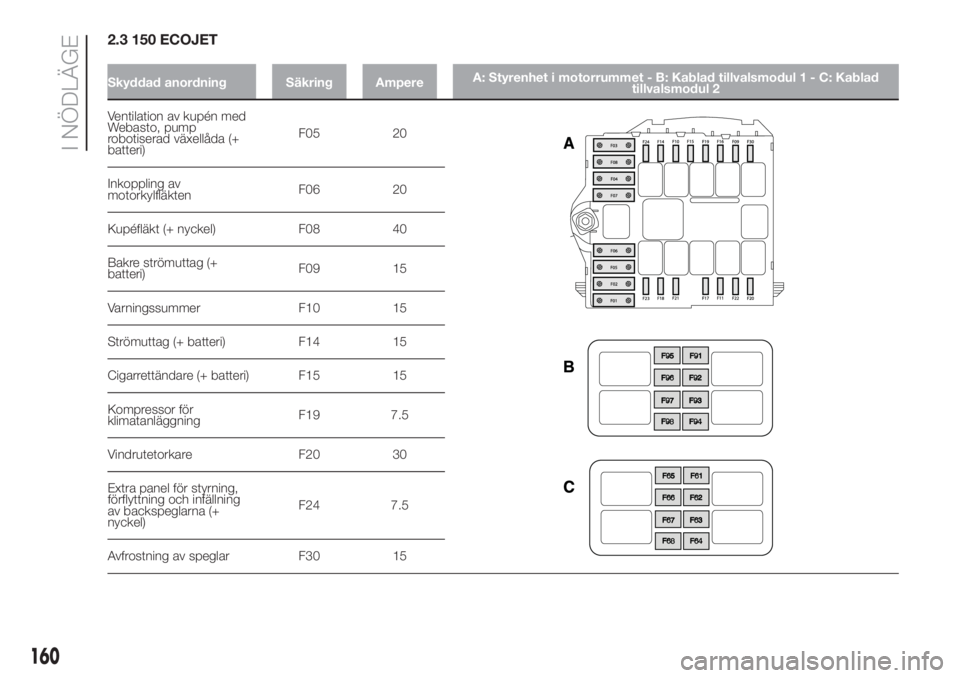

2.3 150 ECOJET
Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul1-C:Kablad
tillvalsmodul 2
Ventilation av kupén med
Webasto, pump
robotiserad växellåda (+
batteri)F05 20
Inkoppling av
motorkylfläktenF06 20
Kupéfläkt (+ nyckel) F08 40
Bakre strömuttag (+
batteri)F09 15
Varningssummer F10 15
Strömuttag (+ batteri) F14 15
Cigarrettändare (+ batteri) F15 15
Kompressor för
klimatanläggningF19 7.5
Vindrutetorkare F20 30
Extra panel för styrning,
förflyttning och infällning
av backspeglarna (+
nyckel)F24 7.5
Avfrostning av speglar F30 15
160
I NÖDLÄGE

Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul1-C:Kablad
tillvalsmodul 2
Webasto-styrenhet F61 30
Elektrisk kupéfläkt med
WebastoF62 20
Dragkrokens uttag F63 20
Strålkastarspolare F64 30
Släpets styrenhet F65 15
Släpets styrenhet F66 15
Dragkrokens uttag F67 20
161

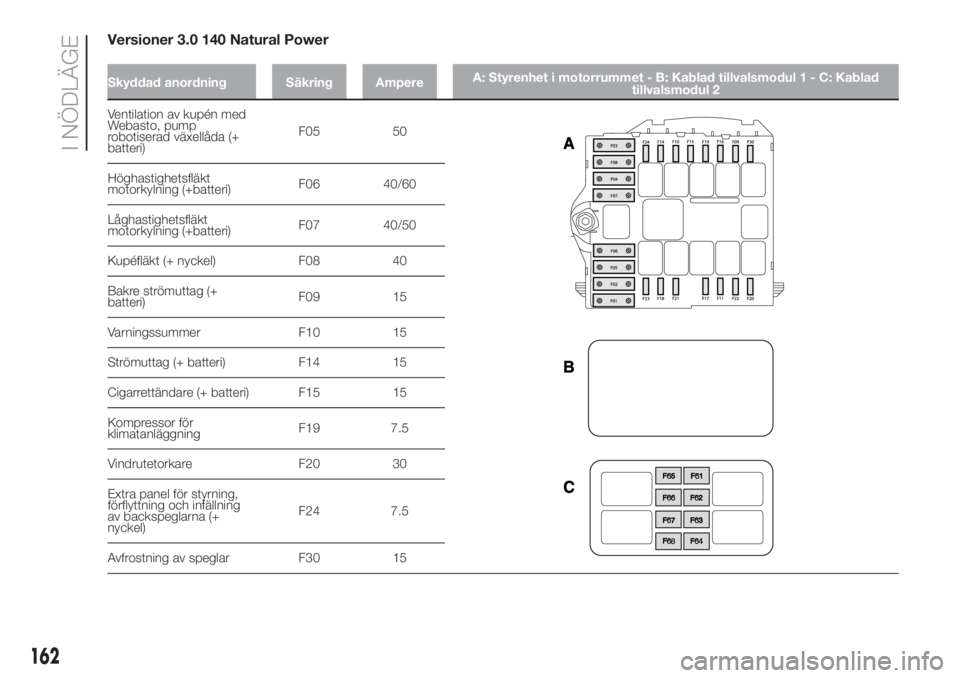

Versioner 3.0 140 Natural Power
Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul1-C:Kablad
tillvalsmodul 2
Ventilation av kupén med
Webasto, pump
robotiserad växellåda (+
batteri)F05 50
Höghastighetsfläkt
motorkylning (+batteri)F06 40/60
Låghastighetsfläkt
motorkylning (+batteri)F07 40/50
Kupéfläkt (+ nyckel) F08 40
Bakre strömuttag (+
batteri)F09 15
Varningssummer F10 15
Strömuttag (+ batteri) F14 15
Cigarrettändare (+ batteri) F15 15
Kompressor för
klimatanläggningF19 7.5
Vindrutetorkare F20 30
Extra panel för styrning,
förflyttning och infällning
av backspeglarna (+
nyckel)F24 7.5
Avfrostning av speglar F30 15
162
I NÖDLÄGE

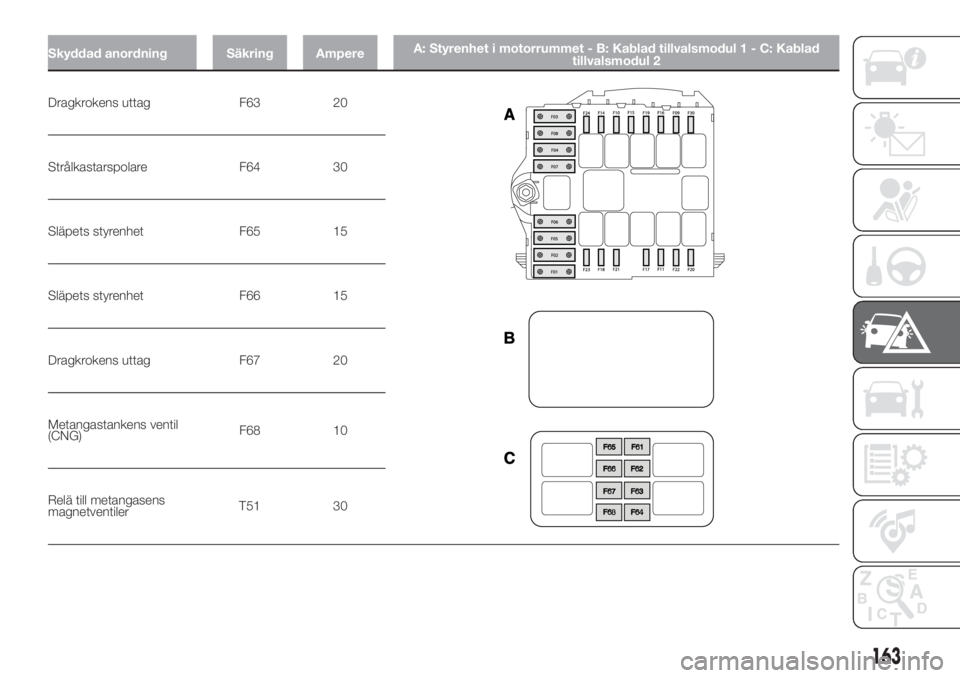

Skyddad anordning Säkring AmpereA: Styrenhet i motorrummet - B: Kablad tillvalsmodul1-C:Kablad
tillvalsmodul 2
Dragkrokens uttag F63 20
Strålkastarspolare F64 30
Släpets styrenhet F65 15
Släpets styrenhet F66 15
Dragkrokens uttag F67 20
Metangastankens ventil
(CNG)F68 10
Relä till metangasens
magnetventilerT51 30
163

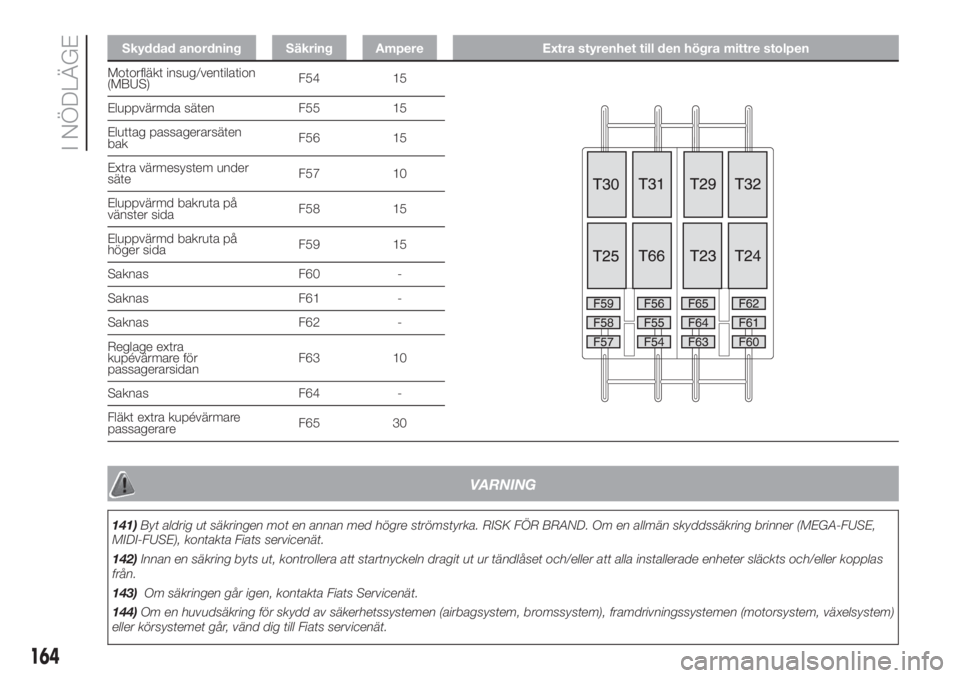

Skyddad anordning Säkring Ampere Extra styrenhet till den högra mittre stolpen
Motorfläkt insug/ventilation
(MBUS)F5415
Eluppvärmda säten F55 15
Eluttag passagerarsäten
bakF56 15
Extra värmesystem under
säteF57 10
Eluppvärmd bakruta på
vänster sidaF58 15
Eluppvärmd bakruta på
höger sidaF59 15
Saknas F60 -
Saknas F61 -
Saknas F62 -
Reglage extra
kupévärmare för
passagerarsidanF63 10
Saknas F64 -
Fläkt extra kupévärmare
passagerareF65 30
VARNING
141)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND. Om en allmän skyddssäkring brinner (MEGA-FUSE,
MIDI-FUSE), kontakta Fiats servicenät.
142)Innan en säkring byts ut, kontrollera att startnyckeln dragit ut ur tändlåset och/eller att alla installerade enheter släckts och/eller kopplas
från.
143)Om säkringen går igen, kontakta Fiats Servicenät.
144)Om en huvudsäkring för skydd av säkerhetssystemen (airbagsystem, bromssystem), framdrivningssystemen (motorsystem, växelsystem)
eller körsystemet går, vänd dig till Fiats servicenät.
164
I NÖDLÄGE

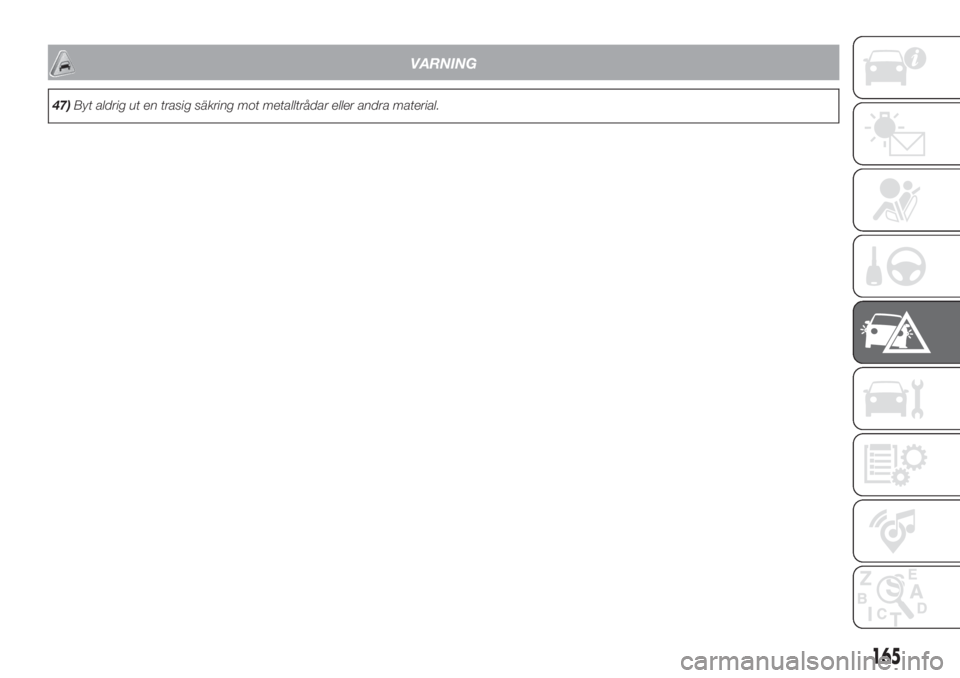

VARNING
47)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
165

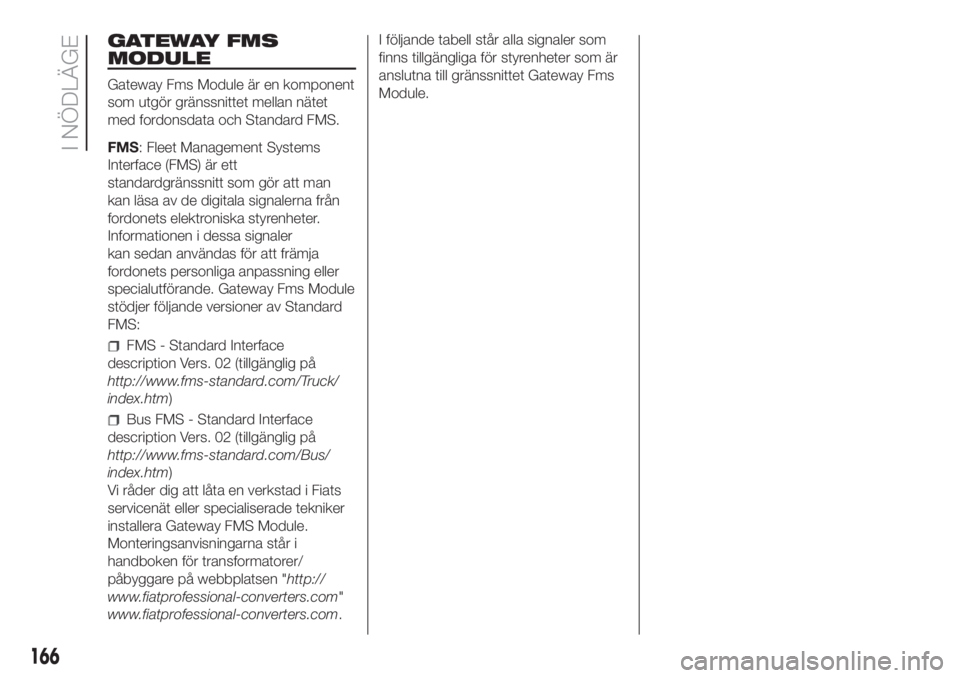

GATEWAY FMS
MODULE
Gateway Fms Module är en komponent
som utgör gränssnittet mellan nätet
med fordonsdata och Standard FMS.
FMS: Fleet Management Systems
Interface (FMS) är ett
standardgränssnitt som gör att man
kan läsa av de digitala signalerna från
fordonets elektroniska styrenheter.
Informationen i dessa signaler
kan sedan användas för att främja
fordonets personliga anpassning eller
specialutförande. Gateway Fms Module
stödjer följande versioner av Standard
FMS:
FMS - Standard Interface
description Vers. 02 (tillgänglig på
http://www.fms-standard.com/Truck/
index.htm)
Bus FMS - Standard Interface
description Vers. 02 (tillgänglig på
http://www.fms-standard.com/Bus/
index.htm)
Vi råder dig att låta en verkstad i Fiats
servicenät eller specialiserade tekniker
installera Gateway FMS Module.
Monteringsanvisningarna står i
handboken för transformatorer/
påbyggare på webbplatsen "http://
www.fiatprofessional-converters.com"
www.fiatprofessional-converters.com.I följande tabell står alla signaler som
finns tillgängliga för styrenheter som är
anslutna till gränssnittet Gateway Fms
Module.
