2017 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

DUBBEL HYTT
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
S1790 1790 1790
Måtten varierar beroende på de olika versionerna inom gränsvärdena som anges ovan.
231

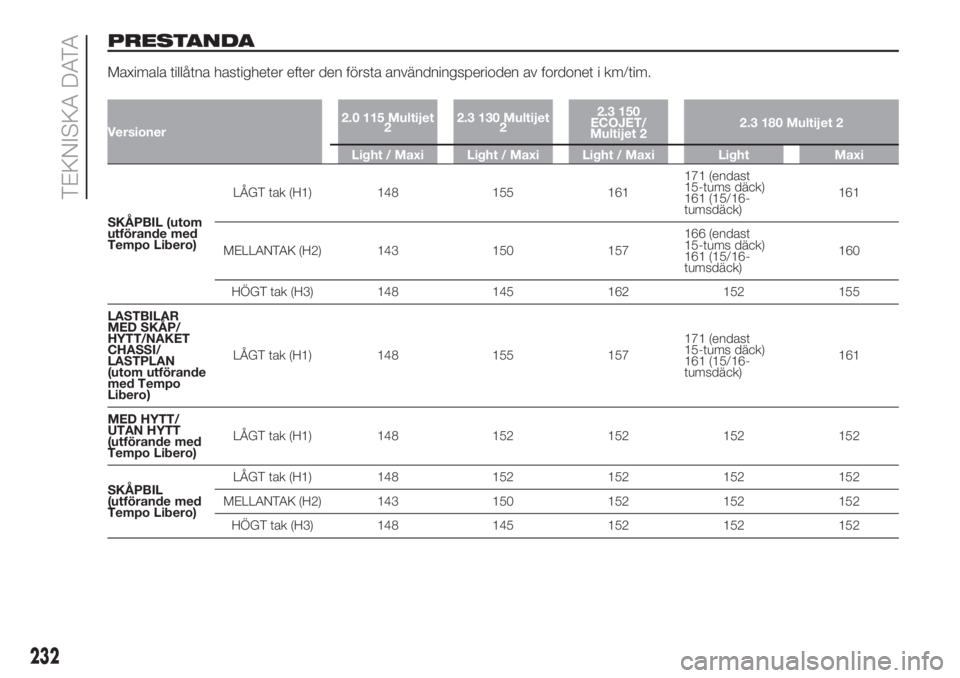

PRESTANDA
Maximala tillåtna hastigheter efter den första användningsperioden av fordonet i km/tim.
Versioner2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
SKÅPBIL (utom
utförande med
Tempo Libero)LÅGT tak (H1) 148 155 161171 (endast
15-tums däck)
161 (15/16-
tumsdäck)161
MELLANTAK (H2) 143 150 157166 (endast
15-tums däck)
161 (15/16-
tumsdäck)160
HÖGT tak (H3) 148 145 162 152 155
LASTBILAR
MED SKÅP/
HYTT/NAKET
CHASSI/
LASTPLAN
(utom utförande
med Tempo
Libero)LÅGT tak (H1) 148 155 157171 (endast
15-tums däck)
161 (15/16-
tumsdäck)161
MED HYTT/
UTAN HYTT
(utförande med
Tempo Libero)LÅGT tak (H1) 148 152 152 152 152
SKÅPBIL
(utförande med
Tempo Libero)LÅGT tak (H1) 148 152 152 152 152
MELLANTAK (H2) 143 150 152 152 152
HÖGT tak (H3) 148 145 152 152 152
232
TEKNISKA DATA

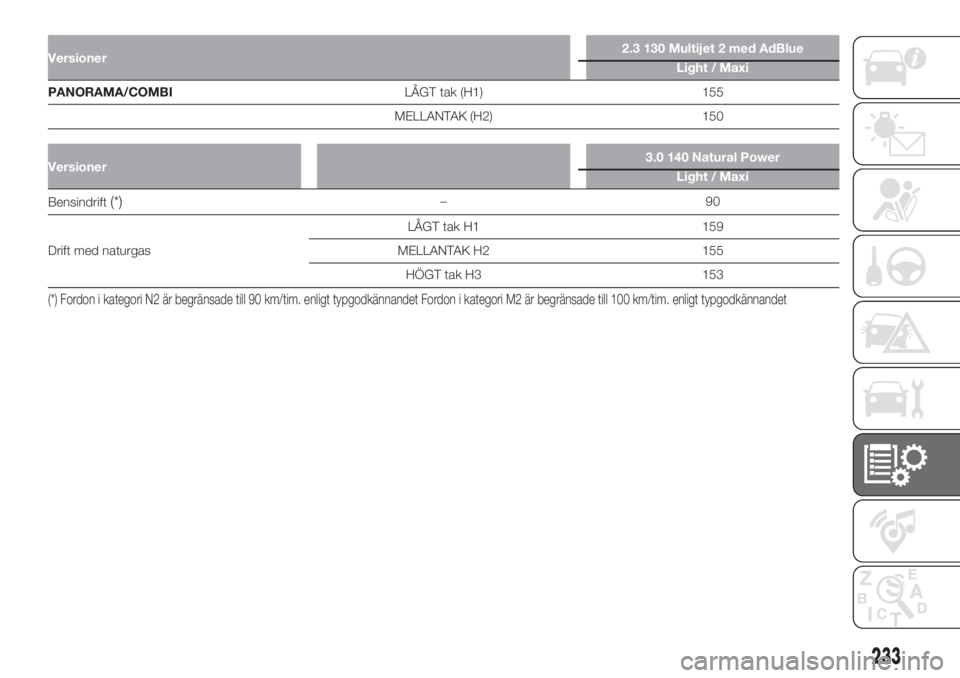

Versioner2.3 130 Multijet 2 med AdBlue
Light / Maxi
PANORAMA/COMBILÅGT tak (H1) 155
MELLANTAK (H2) 150
Versioner3.0 140 Natural Power
Light / Maxi
Bensindrift(*)–90
Drift med naturgasLÅGT tak H1 159
MELLANTAK H2 155
HÖGT tak H3 153
(*) Fordon i kategori N2 är begränsade till 90 km/tim. enligt typgodkännandet Fordon i kategori M2 är begränsade till 100 km/tim. enligt typgodkännandet
233

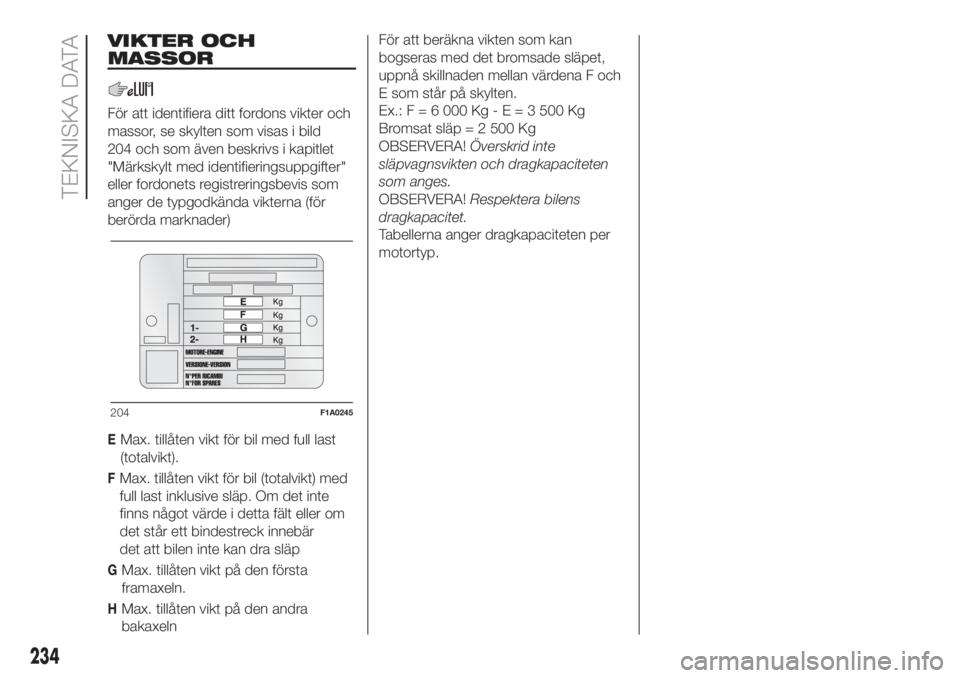

VIKTER OCH
MASSOR
För att identifiera ditt fordons vikter och
massor, se skylten som visas i bild
204 och som även beskrivs i kapitlet
"Märkskylt med identifieringsuppgifter"
eller fordonets registreringsbevis som
anger de typgodkända vikterna (för
berörda marknader)
EMax. tillåten vikt för bil med full last
(totalvikt).
FMax. tillåten vikt för bil (totalvikt) med
full last inklusive släp. Om det inte
finns något värde i detta fält eller om
det står ett bindestreck innebär
det att bilen inte kan dra släp
GMax. tillåten vikt på den första
framaxeln.
HMax. tillåten vikt på den andra
bakaxelnFör att beräkna vikten som kan
bogseras med det bromsade släpet,
uppnå skillnaden mellan värdena F och
E som står på skylten.
Ex.:F=6000Kg-E=3500Kg
Bromsat släp = 2 500 Kg
OBSERVERA!Överskrid inte
släpvagnsvikten och dragkapaciteten
som anges.
OBSERVERA!Respektera bilens
dragkapacitet.
Tabellerna anger dragkapaciteten per
motortyp.
204F1A0245
234
TEKNISKA DATA

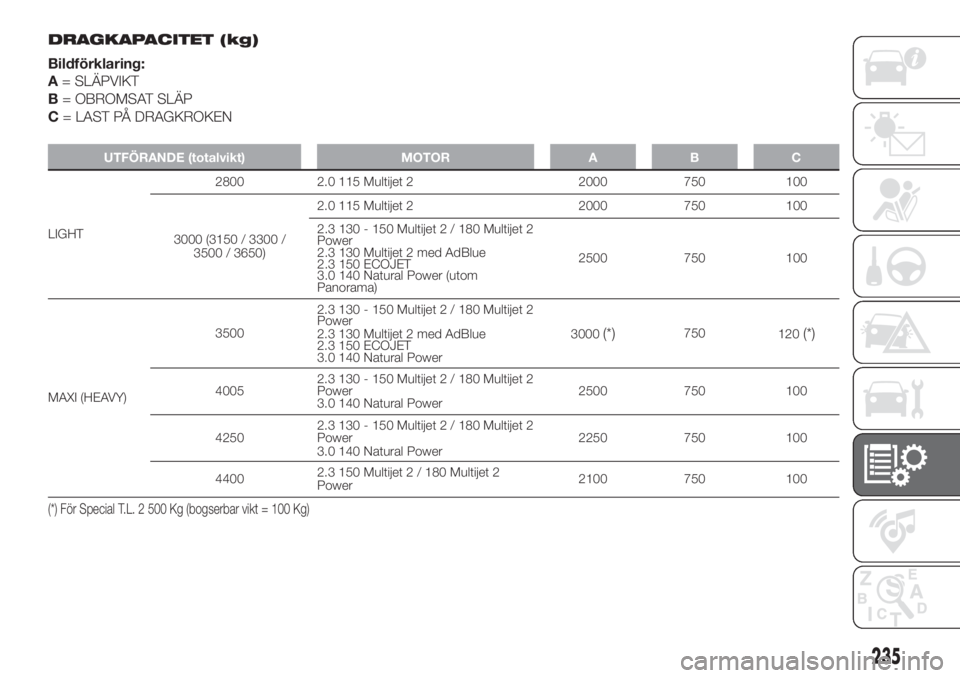

DRAGKAPACITET (kg)
Bildförklaring:
A= SLÄPVIKT
B= OBROMSAT SLÄP
C= LAST PÅ DRAGKROKEN
UTFÖRANDE (totalvikt) MOTOR A B C
LIGHT2800
2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 med AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (utom
Panorama)2500 750 100
MAXI (HEAVY)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 med AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) För Special T.L. 2 500 Kg (bogserbar vikt = 100 Kg)
235

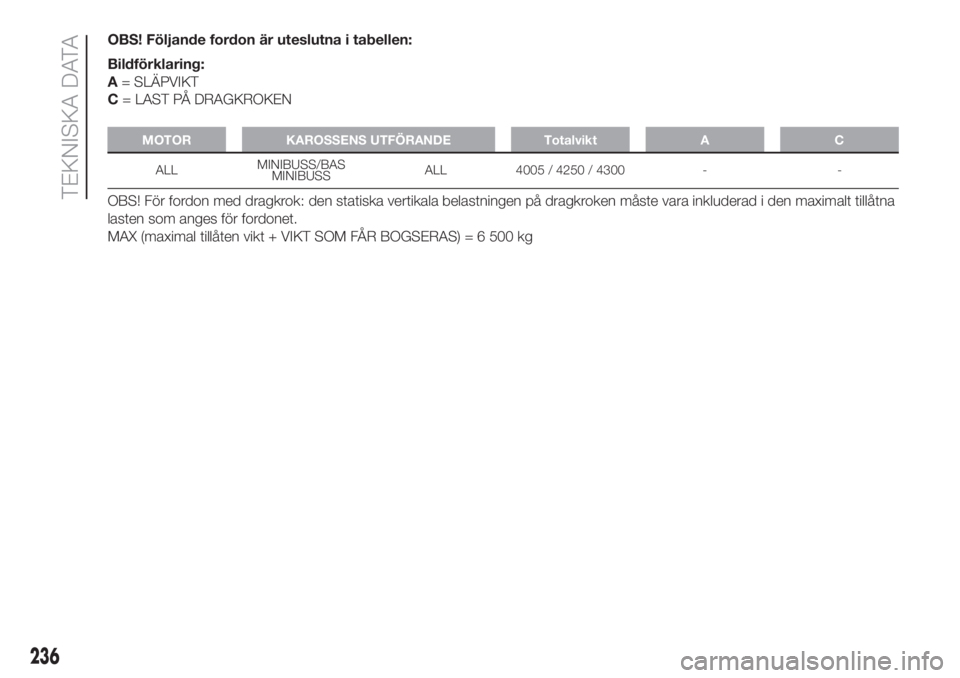

OBS! Följande fordon är uteslutna i tabellen:
Bildförklaring:
A= SLÄPVIKT
C= LAST PÅ DRAGKROKEN
MOTOR KAROSSENS UTFÖRANDE Totalvikt A C
ALLMINIBUSS/BAS
MINIBUSSALL4005 / 4250 / 4300 - -
OBS! För fordon med dragkrok: den statiska vertikala belastningen på dragkroken måste vara inkluderad i den maximalt tillåtna
lasten som anges för fordonet.
MAX (maximal tillåten vikt + VIKT SOM FÅR BOGSERAS) = 6 500 kg
236
TEKNISKA DATA

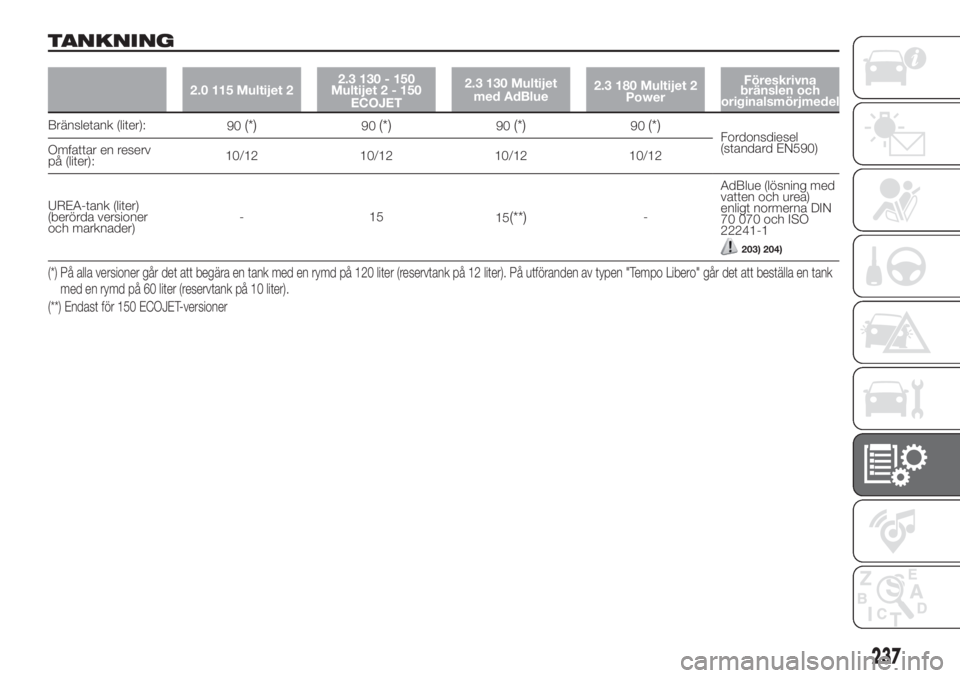

TANKNING
2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet
med AdBlue2.3 180 Multijet 2
PowerFöreskrivna
bränslen och
originalsmörjmedel
Bränsletank (liter):
90(*)90(*)90(*)90(*)Fordonsdiesel
(standard EN590)
Omfattar en reserv
på (liter):10/12 10/12 10/12 10/12
UREA-tank (liter)
(berörda versioner
och marknader)-15
15
(**)-AdBlue (lösning med
vatten och urea)
enligt normerna DIN
70 070 och ISO
22241-1
203) 204)
(*) På alla versioner går det att begära en tank med en rymd på 120 liter (reservtank på 12 liter). På utföranden av typen "Tempo Libero" går det att beställa en tank
med en rymd på 60 liter (reservtank på 10 liter).
(**) Endast för 150 ECOJET-versioner
237

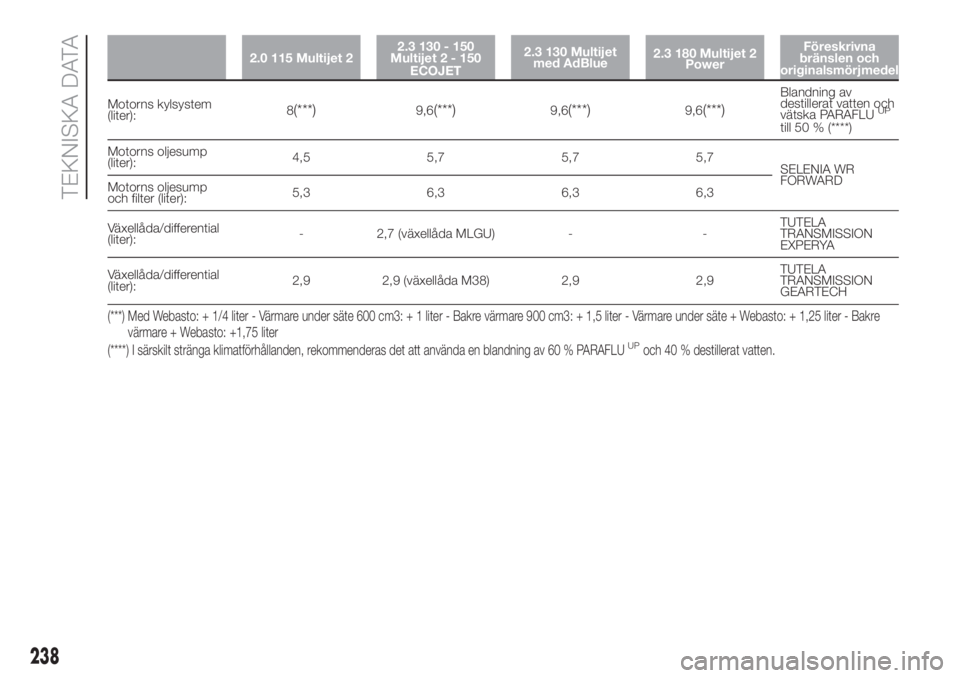

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet
med AdBlue2.3 180 Multijet 2
PowerFöreskrivna
bränslen och
originalsmörjmedel
Motorns kylsystem
(liter):8(***)9,6(***)9,6(***)9,6(***)
Blandning av
destillerat vatten och
vätska PARAFLU
UP
till 50 %(****)
Motorns oljesump
(liter):4,5 5,7 5,7 5,7
SELENIA WR
FORWARD
Motorns oljesump
och filter (liter):5,3 6,3 6,3 6,3
Växellåda/differential
(liter):- 2,7 (växellåda MLGU) - -TUTELA
TRANSMISSION
EXPERYA
Växellåda/differential
(liter):2,9 2,9 (växellåda M38) 2,9 2,9TUTELA
TRANSMISSION
GEARTECH
(***) Med Webasto: + 1/4 liter - Värmare under säte 600 cm3: + 1 liter - Bakre värmare 900 cm3: + 1,5 liter - Värmare under säte + Webasto: + 1,25 liter - Bakre
värmare + Webasto: +1,75 liter
(****) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
238
