2017 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

Testigo Qué significa
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
INTERVENCIÓN DEL SISTEMA START&STOP
El símbolo se enciende para indicar que el motor ha sido apagado por intervención del sistema
Start&Stop.
Activación: el símbolo se enciende al activar el sistema; en este caso el LED del botón está apagado.
Desactivación: la desactivación del sistema Start&Stop se indica con un mensaje específico en la
pantalla; en este caso el LED del botón está encendido.
LUCES DE CARRETERA
El testigo se enciende al activar las luces de carretera.
63

SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolo Qué significa
PRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El símbolo se enciende, junto con un mensaje en la pantalla, en caso de presión del aceite motor
insuficiente.
15)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse
manualmente.
AVERÍA AIRBAGS
El símbolo se enciende para indicar una avería en el sistema de airbags. Acudir lo antes posible a la Red
de Asistencia Fiat.
CAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está perfectamente cerrado. Cerrar el capó correctamente.
PORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Cerrar el portón
del maletero correctamente.
AVERÍA EN EL CAMBIO AUTOMÁTICO AT9 / AVERÍA EN EL CAMBIO AUTOMÁTICO DE DOBLE
EMBRAGUE
El símbolo se enciende cuando se detecta una avería en el cambio automático o bien en el cambio
automático de doble embrague. Acudir lo antes posible a un taller de la Red de Asistencia Fiat.
16)
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

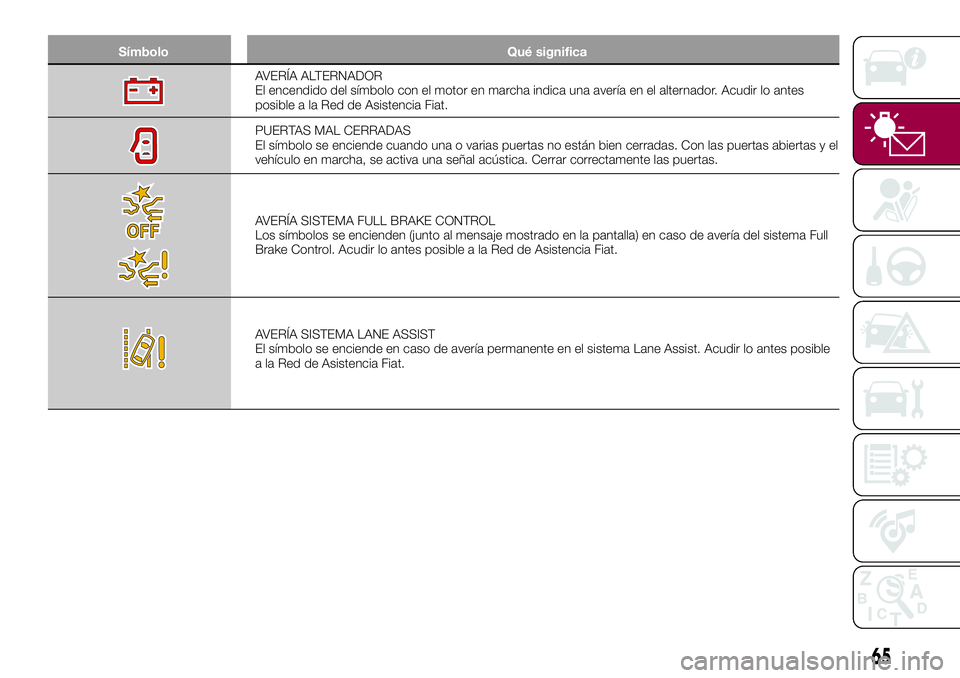

Símbolo Qué significa
AVERÍA ALTERNADOR
El encendido del símbolo con el motor en marcha indica una avería en el alternador. Acudir lo antes
posible a la Red de Asistencia Fiat.
PUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. Con las puertas abiertas y el
vehículo en marcha, se activa una señal acústica. Cerrar correctamente las puertas.
AVERÍA SISTEMA FULL BRAKE CONTROL
Los símbolos se encienden (junto al mensaje mostrado en la pantalla) en caso de avería del sistema Full
Brake Control. Acudir lo antes posible a la Red de Asistencia Fiat.
AVERÍA SISTEMA LANE ASSIST
El símbolo se enciende en caso de avería permanente en el sistema Lane Assist. Acudir lo antes posible
a la Red de Asistencia Fiat.
65

Símbolo Qué significa
AVERÍA SISTEMA FIAT CODE/INTENTO DE ROBO
Avería sistema Fiat CODE
El símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo antes posible a
la Red de Asistencia Fiat.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición MAR, para indicar que se
ha producido un posible intento de robo con alarma activada.
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo indicado
en la sección "Sistema de bloqueo del combustible" en el capítulo "En caso de emergencia". Si no se logra
restablecer la alimentación de combustible, acudir a la Red de Asistencia Fiat.
AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible. Acudir lo antes
posible a la Red de Asistencia Fiat.
TEMPERATURA EXCESIVA DEL ACEITE DEL CAMBIO AUTOMÁTICO AT9 / TEMPERATURA EXCESIVA
DEL EMBRAGUE DEL CAMBIO AUTOMÁTICO DE DOBLE EMBRAGUE
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente
exigente. En este caso se realiza una limitación de las prestaciones del motor. Esperar, con el motor
apagado o al ralentí, a que el símbolo se apague.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio. Acudir lo antes posible a
la Red de Asistencia Fiat.
AVERÍA SENSOR CREPUSCULAR
El símbolo se enciende (junto con un mensaje específico) en caso de avería en el sensor crepuscular.
Acudir lo antes posible a la Red de Asistencia Fiat.
AVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería en el sensor de lluvia. Acudir lo antes posible a la Red de
Asistencia Fiat.
AVERÍA SISTEMA START&STOP
El símbolo se enciende para indicar que hay una avería en el sistema Start&Stop. En la pantalla se
muestra un mensaje específico. Acudir lo antes posible a la Red de Asistencia Fiat.
AVERÍA SISTEMA KEYLESS GO
El símbolo se enciende en caso de avería en el sistema Keyless Go. Acudir lo antes posible a la Red de
Asistencia Fiat.
67

Símbolo Qué significa
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es inferior o iguala3°C.
ADVERTENCIA En caso de avería en el sensor de temperatura exterior, se muestran guiones en lugar de
las cifras que indican el valor.
AVERÍA LIMITADOR DE VELOCIDAD (SPEED LIMITER)
El símbolo se enciende en caso de avería en el limitador de velocidad. Acudir lo antes posible a la Red de
Asistencia Fiat para que solucionen la avería.
AVERÍA SISTEMA DE TRANSMISIÓN TOTAL 4x4
El símbolo se enciende para indicar que hay una anomalía en el sistema de transmisión total. Acudir lo
antes posible a la Red de Asistencia Fiat.
AVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar una avería en las luces siguientes: luces diurnas (DRL); luces de
aparcamiento; luces de posición; intermitentes; luz antiniebla trasera, luz de marcha atrás, luces de la
matrícula; luces de parada.
La anomalía podría deberse a una lámpara fundida, al correspondiente fusible de protección fundido o a
la interrupción de la conexión eléctrica.
AVERÍA LUCES DE CARRETERA AUTOMÁTICAS
El símbolo se enciende para indicar que hay una avería en las luces de carretera automáticas. Acudir lo
antes posible a la Red de Asistencia Fiat.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa
PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha (junto con un mensaje en la pantalla) para indicar la
presencia de agua en el filtro del gasóleo.
17)
LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias
contaminantes residuales (partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino sólo cuando las
condiciones de conducción requieren avisar al conductor. Para que el símbolo se apague, mantener el
vehículo en movimiento hasta que finalice la regeneración. La duración del proceso es de
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan
manteniendo el vehículo en marcha a 60 km/h con un régimen del motor superior a 2000 r.p.m.
El encendido del símbolo no es un defecto del vehículo; por lo tanto, no es necesario llevarlo al taller.
18)
69

Símbolo Qué significa
AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería en el sensor de nivel de combustible. Acudir a la Red de
Asistencia Fiat.
ACEITE MOTOR DEGRADADO
(donde esté presente)
Versiones Diésel: el símbolo se muestra durante ciclos de 3 minutos con intervalos de símbolo
apagado durante 5 segundos hasta que se sustituya el aceite.
El símbolo se muestra en la pantalla durante toda la visualización.
Versiones gasolina: el símbolo se enciende y luego desaparece de la pantalla al finalizar el ciclo de
visualización.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo
seguirá encendiéndose en la modalidad anteriormente indicada, hasta que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal del vehículo ha
conllevado la necesidad de sustituir el aceite.
La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos,
impidiendo que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Fiat.
19) 20)
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende en modalidad fija, junto con la visualización del mensaje en la pantalla, en caso de
avería al sensor de presión del aceite del motor.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
