2017 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

Testigo Qué significa
LÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ELÉCTRICO ACCIONADO
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. Restablecer el nivel del líquido de frenos y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
Freno de mano eléctrico accionado
El testigo se enciende con el freno de mano eléctrico accionado. Desaccionar el freno de mano eléctrico
y comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica que hay
una avería en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas
bruscas se puede producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape.
Conduciendo con extrema cautela, acudir inmediatamente al taller de la Red de Asistencia Fiat más
cercano para que comprueben el sistema.
55

Testigo Qué significa
ALARMA ELECTRÓNICA
El testigo se enciende cuando se activa la alarma electrónica (función de disuasión).
CINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero, cuando el pasajero está presente, está desabrochado. El testigo se
enciende con luz intermitente junto con una señal acústica cuando, con el vehículo en marcha, el
cinturón de seguridad del conductor o del pasajero, cuando el pasajero está presente, no está
correctamente abrochado. Abrochar el cinturón de seguridad.
AVERÍA AIRBAGS
El testigo se enciende con luz fija para indicar una avería en el sistema de airbags.28) 29)
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
TEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El testigo, o en algunas versiones el icono en la pantalla, se enciende cuando el motor está
sobrecalentado.
En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel de agua en
el interior del depósito no esté por debajo de la referencia MIN. En tal caso, esperar a que el motor se
enfríe y, a continuación, abrir lentamente y con cuidado el tapón y repostar con líquido de refrigeración,
asegurándose de que el nivel se encuentre entre las referencias MIN y MAX indicadas en el depósito.
Asimismo, comprobar visualmente que no haya pérdidas de líquido. Si, en el siguiente arranque, volviera
a encenderse el testigo (o el icono en la pantalla), acudir a la Red de Asistencia Fiat.
En caso de uso forzado del vehículo(por ejemplo, con un estilo de conducción que requiere
prestaciones elevadas): aflojar la marcha y, si el testigo continúa encendido, detener el vehículo. Esperar
unos2ó3minutos manteniendo el motor en marcha y ligeramente acelerado para favorecer la
circulación del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido
sea correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener el motor en marcha y ligeramente
acelerado durante unos minutos antes de pararlo.
AVERÍA DIRECCIÓN ASISTIDA
Colocando el dispositivo de arranque en posición MAR el testigo (o el símbolo en la pantalla) se enciende,
pero debe apagarse unos segundos después. Si el testigo (o el símbolo en la pantalla) permanece
encendido, la dirección asistida podría no funcionar; esto significa que se deberá aumentar
sensiblemente el esfuerzo sobre el volante para girar las ruedas. En algunas versiones la pantalla visualiza
un mensaje específico. Acudir lo antes posible a la Red de Asistencia Fiat.
57

Testigo Qué significa
SISTEMA iTPMS
Avería sistema iTPMS
El testigo se enciende cuando se detecta una avería en el sistema iTPMS. En caso de que se monten
una o varias ruedas sin el sensor, en la pantalla se muestra un mensaje de advertencia hasta que se
restablezcan las condiciones iniciales.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados ya que podría verse
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Reparar los neumáticos de inmediato con el kit específico (ver el apartado "Kit Fix&Go automatic" en el
capítulo "En caso de emergencia") y acudir lo antes posible a la Red de Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende, junto con un mensaje en la pantalla, para indicar que la presión del neumático es
inferior al valor recomendado o que hay una pérdida lenta de presión. En estas circunstancias podrían no
estar garantizados la mejor duración del neumático y un consumo de combustible óptimo.
En cualquier situación en la que se muestre el mensaje específico en la pantalla, consultar
OBLIGATORIAMENTE lo descrito en el apartado "Ruedas" del capítulo "Datos técnicos", ateniéndose
escrupulosamente a su contenido.
Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el procedimiento de
reset.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
AVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Proceder con
prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
SISTEMA ESC
Intervención sistema ESC
La intervención del sistema está indicada por el parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería sistema ESC
Si el testigo no se apaga o permanece encendido con el motor en marcha significa que se ha detectado
una avería en el sistema ESC. Acudir lo antes posible a la Red de Asistencia Fiat.
Avería sistema Hill Hold Control
El encendido del testigo al mismo tiempo que en la pantalla se muestra un mensaje específico indica una
avería en el sistema Hill Hold Control. Acudir lo antes posible a la Red de Asistencia Fiat.
DESACTIVACIÓN PARCIAL/TOTAL DE LOS SISTEMAS DE SEGURIDAD ACTIVOS
El encendido del testigo indica que algunos sistemas de seguridad están parcialmente desactivados por el
conductor.
LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
AVERÍA FRENO DE MANO ELÉCTRICO
El testigo se enciende cuando se detecta una avería en el freno de mano eléctrico. Acudir lo antes posible
a la Red de Asistencia Fiat.
30)
59

Testigo Qué significa
AVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición MAR, el testigo se enciende
pero debe apagarse en cuanto se ponga en marcha el motor. El funcionamiento del testigo se puede
comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las normas
vigentes del país en el que se circula.
13)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de
inyección no funciona correctamente. El testigo encendido con luz fija indica un funcionamiento
incorrecto del sistema de alimentación/encendido que podría provocar elevadas emisiones en el escape,
la posible pérdida de prestaciones, dificultades en la conducción y consumos elevados. En algunas
versiones la pantalla visualiza un mensaje específico. El testigo se apaga si el mal funcionamiento
desaparece; de todas maneras, el sistema memoriza la indicación. En estas condiciones, se puede
continuar la marcha, evitando exigir grandes esfuerzos o altas velocidades al motor. El uso prolongado
del vehículo con el testigo encendido con luz fija puede causar daños. Acudir lo antes posible a la Red de
Asistencia Fiat.
Catalizador dañado
Si el testigo se enciende con luz intermitente significa que el catalizador podría estar dañado. Soltar el
pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear.
Continuar la marcha a velocidad moderada, tratando de evitar cualquier conducción que pueda provocar
parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia Fiat.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
SISTEMA LANE ASSIST
El testigo se enciende según las siguientes modalidades:
Testigo encendido con luz fija (color blanco):indica que el sistema está activo pero los límites del carril no
se han detectado (las líneas del carril son de color gris).
Testigo encendido con luz intermitente (color ámbar):indica que el vehículo se ha acercado a la línea del
carril y está a punto de superarla.
Testigo encendido con luz fija (color verde):indica que el sistema ha detectado los límites de los dos
carriles. El sistema actuará en el volante en caso de cambio involuntario de carril.
PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición MAR, el testigo se enciende y se apaga cuando las
bujías alcanzan la temperatura preestablecida. Se puede arrancar el motor inmediatamente después de
que se apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una
duración casi imperceptible.
AVERÍA PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías. En este
caso, acudir lo antes posible a la Red de Asistencia Fiat.
FULL BRAKE CONTROL OFF
El testigo se enciende cuando el conductor desactiva el sistema Full Brake Control o en caso de
desactivación automática debido a una avería temporal del mismo sistema. Acudir lo antes posible a la
Red de Asistencia Fiat.
61

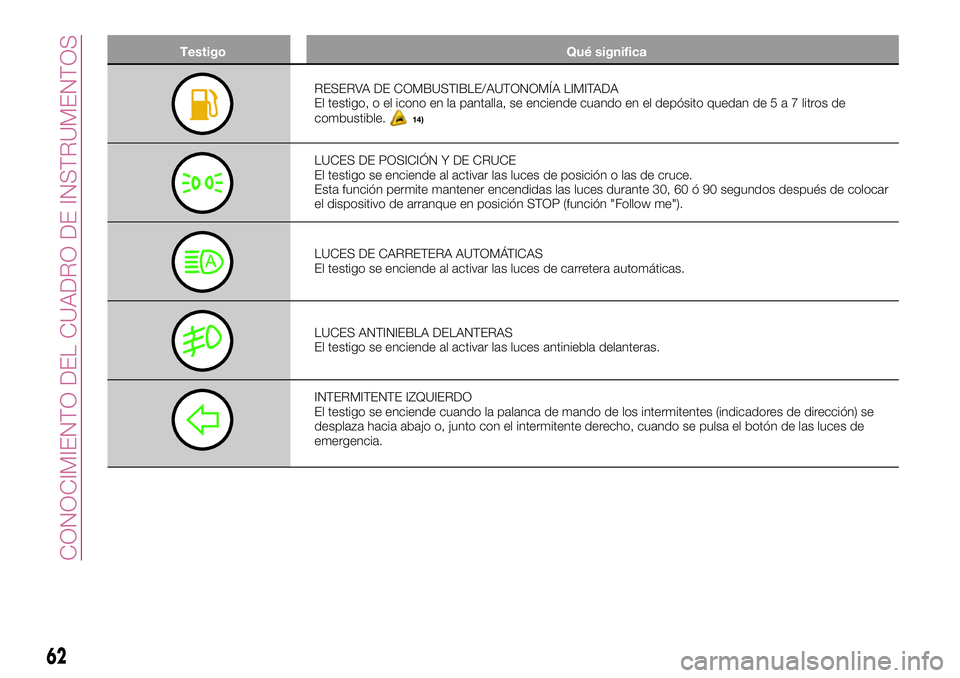

Testigo Qué significa
RESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo, o el icono en la pantalla, se enciende cuando en el depósito quedan de5a7litros de
combustible.
14)
LUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende al activar las luces de posición o las de cruce.
Esta función permite mantener encendidas las luces durante 30, 60 ó 90 segundos después de colocar
el dispositivo de arranque en posición STOP (función "Follow me").
LUCES DE CARRETERA AUTOMÁTICAS
El testigo se enciende al activar las luces de carretera automáticas.
LUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
62
