2017 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

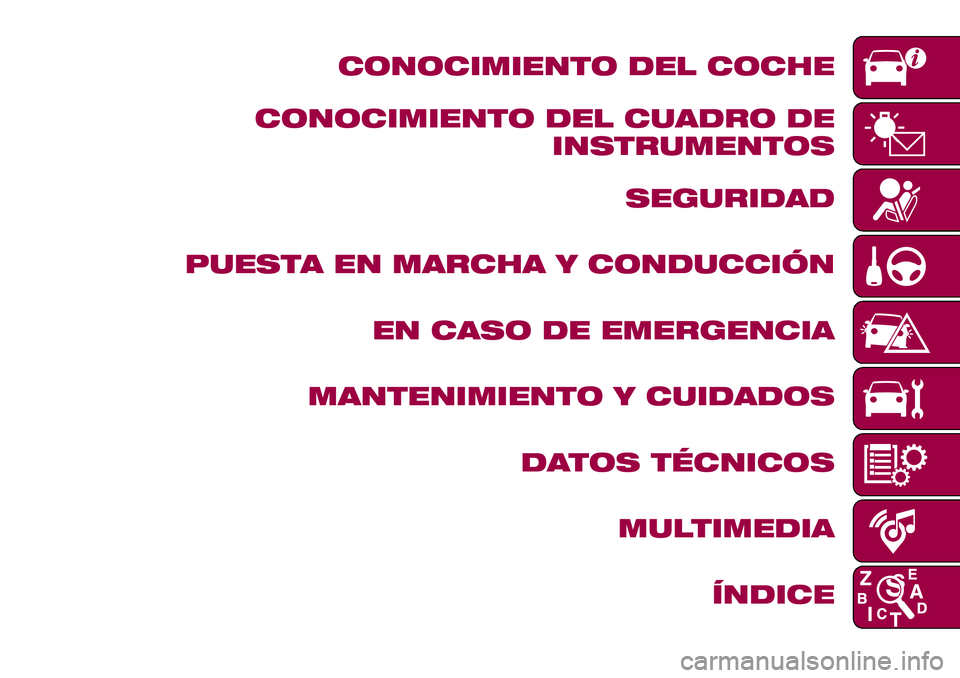

CONOCIMIENTO DEL COCHE
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
SEGURIDAD
PUESTA EN MARCHA Y CONDUCCIÓN
EN CASO DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
MULTIMEDIA
ÍNDICE

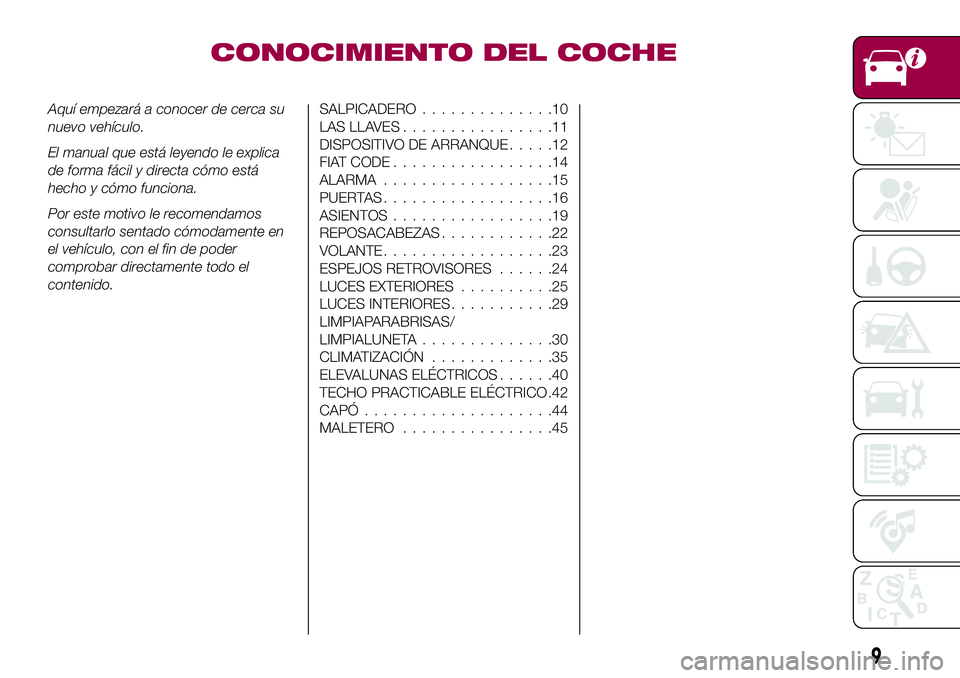

CONOCIMIENTO DEL COCHE
Aquí empezará a conocer de cerca su
nuevo vehículo.
El manual que está leyendo le explica
de forma fácil y directa cómo está
hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente en
el vehículo, con el fin de poder
comprobar directamente todo el
contenido.SALPICADERO..............10
LASLLAVES................11
DISPOSITIVO DE ARRANQUE.....12
FIAT CODE.................14
ALARMA..................15
PUERTAS..................16
ASIENTOS.................19
REPOSACABEZAS............22
VOLANTE..................23
ESPEJOS RETROVISORES......24
LUCES EXTERIORES..........25
LUCES INTERIORES...........29
LIMPIAPARABRISAS/
LIMPIALUNETA..............30
CLIMATIZACIÓN.............35
ELEVALUNAS ELÉCTRICOS......40
TECHO PRACTICABLE ELÉCTRICO .42
CAPÓ....................44
MALETERO................45
9

SALPICADERO
1. Difusores de aire laterales orientables 2. Palanca izquierda: intermitentes, luces de carretera, ráfagas y función Lane
Change 3. Cuadro de instrumentos 4. Mandos en el volante: Cruise control, Speed Limiter 5. Palanca derecha:
limpia/lavaparabrisas, limpia/lavaluneta, ajuste de sensibilidad del sensor de lluvia 6. Pantalla autorradio /
Uconnect™7. Start&Stop, luces de emergencia, led de estado del airbag del pasajero 8. Guantera superior refrigerada (en
versiones/países donde esté prevista) 9. Airbag frontal del pasajero 10. Difusores de aire centrales orientables
11. Guantera inferior 12. Mandos climatización 13. Botones de la consola central: calefacción de asientos, calefacción
del volante, panel de USB + toma AUX y lector de tarjeta SD (si se incluye) 14. Airbag para rodillas 15. Dispositivo de
arranque (llave o botón) 16. Airbag frontal del conductor 17. Mandos en el volante: menú de pantalla, ordenador de viaje
Trip Computer, multimedia, teléfono, reconocimiento de voz 18. Tablero: conmutador de luces y corrector de alineación de
faros.
1211
2F1B0321C
10
CONOCIMIENTO DEL COCHE

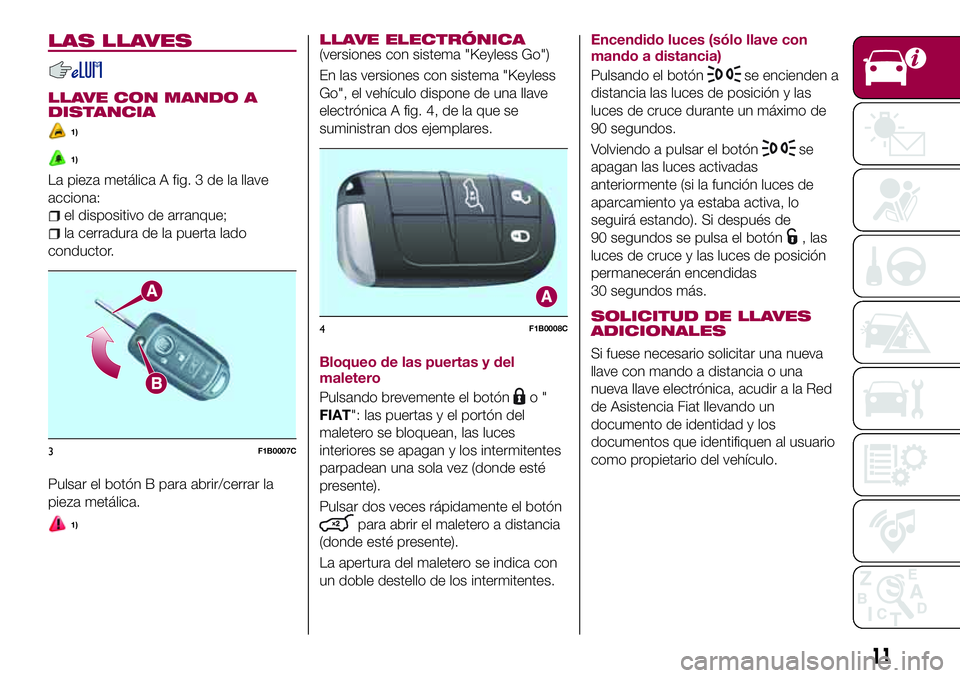

LAS LLAVES
LLAVE CON MANDO A
DISTANCIA
1)
1)
La pieza metálica A fig. 3 de la llave
acciona:
el dispositivo de arranque;
la cerradura de la puerta lado
conductor.
Pulsar el botón B para abrir/cerrar la
pieza metálica.
1)
LLAVE ELECTRÓNICA(versiones con sistema "Keyless Go")
En las versiones con sistema "Keyless
Go", el vehículo dispone de una llave
electrónica A fig. 4, de la que se
suministran dos ejemplares.
Bloqueo de las puertas y del
maletero
Pulsando brevemente el botón
o"
FIAT": las puertas y el portón del
maletero se bloquean, las luces
interiores se apagan y los intermitentes
parpadean una sola vez (donde esté
presente).
Pulsar dos veces rápidamente el botón
para abrir el maletero a distancia
(donde esté presente).
La apertura del maletero se indica con
un doble destello de los intermitentes.Encendido luces (sólo llave con
mando a distancia)
Pulsando el botón
se encienden a
distancia las luces de posición y las
luces de cruce durante un máximo de
90 segundos.
Volviendo a pulsar el botón
se
apagan las luces activadas
anteriormente (si la función luces de
aparcamiento ya estaba activa, lo
seguirá estando). Si después de
90 segundos se pulsa el botón
, las
luces de cruce y las luces de posición
permanecerán encendidas
30 segundos más.
SOLICITUD DE LLAVES
ADICIONALES
Si fuese necesario solicitar una nueva
llave con mando a distancia o una
nueva llave electrónica, acudir a la Red
de Asistencia Fiat llevando un
documento de identidad y los
documentos que identifiquen al usuario
como propietario del vehículo.
3F1B0007C
4F1B0008C
11

ADVERTENCIA
1)Pulsar el botón B sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
internos de la llave, no dejarla expuesta al
sol.
ADVERTENCIA
1)Las pilas descargadas son nocivas para
el medio ambiente si no se eliminan
correctamente, por lo que deberán ser
depositadas en los contenedores
específicos según lo establecido por la
legislación vigente, o bien entregadas a la
Red de Asistencia Fiat, que se encargará
de eliminarlas.
DISPOSITIVO DE
ARRANQUE
Versiones con llave mecánica
La llave puede girar en tres posiciones
diferentes fig. 5:
STOP: motor apagado, llave
extraíble, dirección bloqueada (con llave
extraída). Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
2) 3)
Versiones con llave electrónica
(sistema Keyless Go)
Para activar el dispositivo de arranque
fig. 6 es necesario que la llave
electrónica se encuentre dentro del
habitáculo.
El dispositivo de arranque se activa
aunque la llave electrónica esté dentro
del maletero o en la bandeja.
El dispositivo de arranque puede
adoptar los estados siguientes:
STOP: motor apagado, dirección
bloqueada. Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos
los dispositivos eléctricos pueden
funcionar. Se puede pasar a este
estado pulsando una vez el botón del
dispositivo de arranque sin pisar el5F1B0013C
6F1B0014C
12
CONOCIMIENTO DEL COCHE

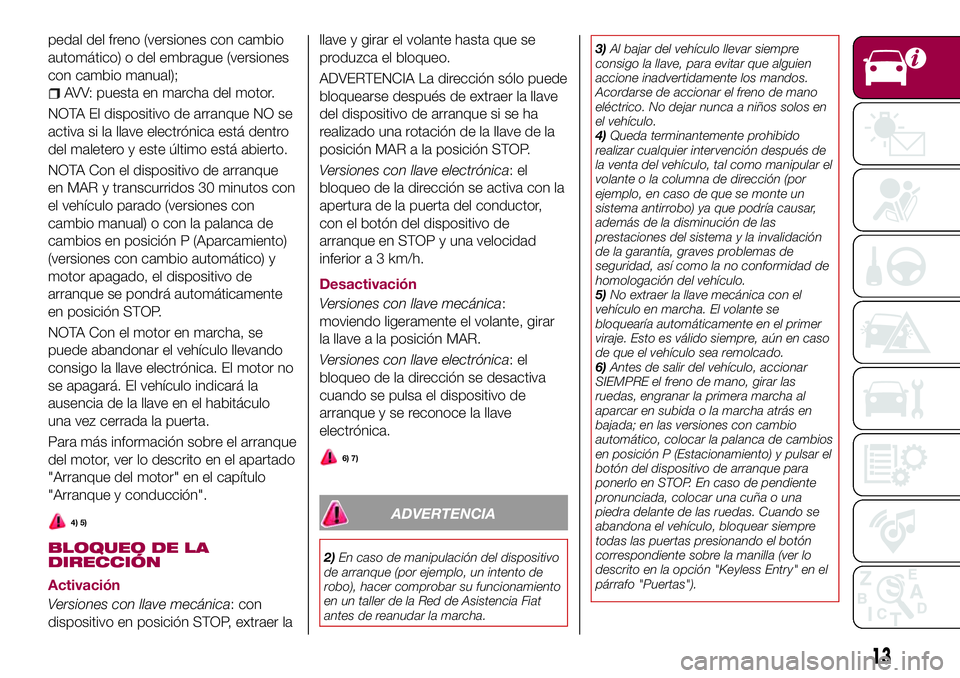

pedal del freno (versiones con cambio
automático) o del embrague (versiones
con cambio manual);
AVV: puesta en marcha del motor.
NOTA El dispositivo de arranque NO se
activa si la llave electrónica está dentro
del maletero y este último está abierto.
NOTA Con el dispositivo de arranque
en MAR y transcurridos 30 minutos con
el vehículo parado (versiones con
cambio manual) o con la palanca de
cambios en posición P (Aparcamiento)
(versiones con cambio automático) y
motor apagado, el dispositivo de
arranque se pondrá automáticamente
en posición STOP.
NOTA Con el motor en marcha, se
puede abandonar el vehículo llevando
consigo la llave electrónica. El motor no
se apagará. El vehículo indicará la
ausencia de la llave en el habitáculo
una vez cerrada la puerta.
Para más información sobre el arranque
del motor, ver lo descrito en el apartado
"Arranque del motor" en el capítulo
"Arranque y conducción".
4) 5)
BLOQUEO DE LA
DIRECCIÓN
Activación
Versiones con llave mecánica: con
dispositivo en posición STOP, extraer lallave y girar el volante hasta que se
produzca el bloqueo.
ADVERTENCIA La dirección sólo puede
bloquearse después de extraer la llave
del dispositivo de arranque si se ha
realizado una rotación de la llave de la
posición MAR a la posición STOP.
Versiones con llave electrónica:el
bloqueo de la dirección se activa con la
apertura de la puerta del conductor,
con el botón del dispositivo de
arranque en STOP y una velocidad
inferior a 3 km/h.
Desactivación
Versiones con llave mecánica:
moviendo ligeramente el volante, girar
la llave a la posición MAR.
Versiones con llave electrónica:el
bloqueo de la dirección se desactiva
cuando se pulsa el dispositivo de
arranque y se reconoce la llave
electrónica.
6) 7)
ADVERTENCIA
2)En caso de manipulación del dispositivo
de arranque (por ejemplo, un intento de
robo), hacer comprobar su funcionamiento
en un taller de la Red de Asistencia Fiat
antes de reanudar la marcha.3)Al bajar del vehículo llevar siempre
consigo la llave, para evitar que alguien
accione inadvertidamente los mandos.
Acordarse de accionar el freno de mano
eléctrico. No dejar nunca a niños solos en
el vehículo.
4)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular el
volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema antirrobo) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
5)No extraer la llave mecánica con el
vehículo en marcha. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.
6)Antes de salir del vehículo, accionar
SIEMPRE el freno de mano, girar las
ruedas, engranar la primera marcha al
aparcar en subida o la marcha atrás en
bajada; en las versiones con cambio
automático, colocar la palanca de cambios
en posición P (Estacionamiento) y pulsar el
botón del dispositivo de arranque para
ponerlo en STOP. En caso de pendiente
pronunciada, colocar una cuña o una
piedra delante de las ruedas. Cuando se
abandona el vehículo, bloquear siempre
todas las puertas presionando el botón
correspondiente sobre la manilla (ver lo
descrito en la opción "Keyless Entry" en el
párrafo "Puertas").
13

7)Para versiones dotadas de sistema Full
Keyless System no dejar la llave electrónica
dentro o cerca del vehículo o en un lugar
accesible para los niños. No deje el
vehículo con el dispositivo de encendido
en posición MAR. Un niño podría accionar
los elevalunas eléctricos, otros comandos
o incluso poner en marcha el vehículo.FIAT CODE
El sistema Fiat Code impide el uso no
autorizado del vehículo, desactivando la
puesta en marcha del motor.
El sistema no necesita ser
habilitado/activado: el funcionamiento
es automático, independientemente de
si las puertas del vehículo están
bloqueadas o desbloqueadas.
Colocando el dispositivo de arranque
en posición MAR, el sistema Fiat Code
identifica el código transmitido por la
llave. Si el código es reconocido como
válido, entonces el sistema Fiat Code
autoriza el arranque del motor.
Devolviendo el dispositivo de arranque
a la posición STOP, el sistema Fiat
Code desactiva la centralita que
controla el motor, impidiendo así su
arranque.
Para los procedimientos correctos de
arranque del motor, ver lo descrito en el
apartado "Arranque del motor" en el
capítulo "Arranque y conducción".FUNCIONAMIENTO IRREGULAR
Si durante el arranque el código de la
llave no fuera reconocido
correctamente, en el cuadro de
instrumentos se muestra el icono
(ver lo descrito en el apartado
"Testigos y mensajes" en el capítulo
"Conocimiento del cuadro de
instrumentos"). Esta condición implica
que el motor se apaga 2 segundos
después. En este caso, colocar el
dispositivo de arranque en posición
STOP y de nuevo en MAR; si el
bloqueo persiste, probar con las otras
llaves facilitadas. Si aun así no se logra
arrancar el motor, acudir a la Red de
Asistencia Fiat.
Si el icono
aparece durante la
marcha significa que el sistema está
efectuando una autodiagnosis (debido,
por ejemplo, a una caída de tensión). Si
el icono permanece encendido, acudir
a la Red de Asistencia Fiat.
14
CONOCIMIENTO DEL COCHE
