78)En caso de que sea necesario
transportar a un niño en el asiento
delantero del pasajero con una sillita para
niños colocada en sentido contrario al de
la marcha, los airbags frontal y lateral del
lado pasajero (Side bag) deben
desactivarse desde el menú principal de la
pantalla (ver lo indicado en el apartado
"Pantalla" en el capítulo "Conocimiento del
cuadro de instrumentos"), comprobando
su desactivación efectiva mediante el
encendido del LED
OFFen el
embellecedor situado en el salpicadero.
Además, el asiento del lado pasajero se
deberá regular en la posición más
retrasada posible para evitar que la sillita
para niños entre en contacto con el
salpicadero.
79)No mover el asiento delantero o
trasero si hay un niño sentado en él o en la
sillita correspondiente
80)Si la sillita se monta de forma
incorrecta, el sistema de protección deja
de ser eficaz. De hecho, en caso de
accidente, la sillita puede aflojarse y el niño
puede sufrir lesiones incluso mortales. Para
instalar un sistema de protección para
recién nacidos o niños, respetar
estrictamente las instrucciones del
Fabricante de la silla.
81)Cuando no se utiliza el sistema de
protección para niños, fijarlo con el
cinturón de seguridad, mediante los
anclajes ISOFIX o quitarlo del vehículo. No
dejarlo suelto en el interior del habitáculo.
De este modo se evita que provoque
lesiones a los ocupantes en caso de
frenazos bruscos o accidentes.82)No mover el asiento después de
instalar una sillita para niños: quitar
siempre la sillita antes de realizar cualquier
tipo de regulación.
83)Asegurarse siempre de que la parte
cruzada del cinturón de seguridad no pase
por debajo de los brazos o por detrás de la
espalda del niño. En caso de accidente, el
cinturón de seguridad no será capaz de
sujetar al niño, con riesgo de causar
lesiones incluso mortales. Por tanto, el niño
siempre debe llevar correctamente puesto
su cinturón de seguridad.
84)No utilizar el mismo anclaje inferior para
instalar más de un sistema de protección
para niños.
85)Si una sillita ISOFIX Universal no está
fijada con los tres anclajes, la sillita no
podrá ofrecer la protección adecuada al
niño. En caso de accidente el niño podría
sufrir lesiones graves, incluso mortales.
86)Montar la sillita sólo con el vehículo
detenido. La sillita para niños está
correctamente fijada a los soportes de
preinstalación cuando se oigan los clics
que confirmen que se ha realizado el
enganche. En cualquier caso, seguir las
instrucciones de montaje, de desmontaje y
de colocación que el fabricante de la sillita
para niños suministra con la misma.
SISTEMA DE
PROTECCIÓN
AUXILIAR (SRS) -
AIRBAGS
El vehículo está equipado con:
airbag frontal para conductor;
airbag frontal para pasajero;
airbags laterales delanteros para
proteger la pelvis, el tórax y el hombro
(Side bag) de conductor y pasajero;
airbags laterales para proteger la
cabeza de los ocupantes de los
asientos delanteros y de los ocupantes
de los asientos traseros laterales
(Window bag);
airbag para las rodillas del conductor
(donde esté presente).
La posición de los airbags está
indicada, en el vehículo, por la palabra
"AIRBAG" situada en el centro del
volante, en el salpicadero, en el
revestimiento lateral o en una etiqueta
cerca del punto de apertura del airbag.
AIRBAGS FRONTALES
Los airbags frontales (para el conductor
y el pasajero) y el airbag para las
rodillas del conductor (donde esté
presente) protegen a los ocupantes de
los asientos delanteros de los impactos
frontales de gravedad media-alta,
interponiendo un cojín entre el
ocupante y el volante o el salpicadero.
111

Por lo tanto, la falta de activación de los
airbags en otros tipos de impacto
(lateral, trasero, vuelco, etc.) no indica
un funcionamiento incorrecto del
sistema.
Los airbags frontales (para el conductor
y el pasajero) no sustituyen, sino que
complementan el uso de los cinturones
de seguridad, que se recomienda llevar
siempre abrochados, tal y como
estipula la legislación en Europa y en la
mayoría de los países no europeos.
En caso de impacto, una persona que
no lleva el cinturón de seguridad se
proyecta hacia delante y puede entrar
en contacto con el cojín todavía en fase
de apertura. En este caso, la protección
ofrecida por el cojín queda perjudicada.
Los airbags frontales pueden no
activarse en los siguientes casos:
impactos frontales contra objetos
muy deformables, que no afecten a la
superficie frontal del vehículo (por
ejemplo, impacto del guardabarros
contra las barreras de protección);
bloqueo del vehículo debajo de
otros vehículos o de barreras
protectoras (por ejemplo, debajo de
camiones o barreras de protección).La falta de activación en las
condiciones descritas anteriormente se
debe al hecho de que los airbags
podrían no ofrecer protección adicional
respecto a los cinturones de seguridad
y, en consecuencia, su activación sería
inoportuna.
La falta de activación en estos casos
no es señal de un funcionamiento
anormal del sistema.
Los airbags frontales del lado
conductor y lado pasajero se han
diseñado y calibrado para la mejor
protección de los ocupantes de las
plazas delanteras que lleven los
cinturones de seguridad. El volumen de
los airbags al alcanzar su inflado
máximo es tal que ocupa la mayor
parte del espacio entre el volante y el
conductor, y entre el salpicadero y el
pasajero.
En caso de impactos frontales de poca
gravedad (para los cuales la acción de
sujeción de los cinturones de seguridad
es suficiente), los airbags no se activan.
Por ello, es necesario usar siempre los
cinturones de seguridad, que en caso
de impacto frontal aseguran la correcta
posición del ocupante.Airbag frontal del conductor
Está compuesto por un cojín que se
infla instantáneamente, situado en su
alojamiento específico en el centro del
volante fig. 83.
83F1B0125C
112
SEGURIDAD

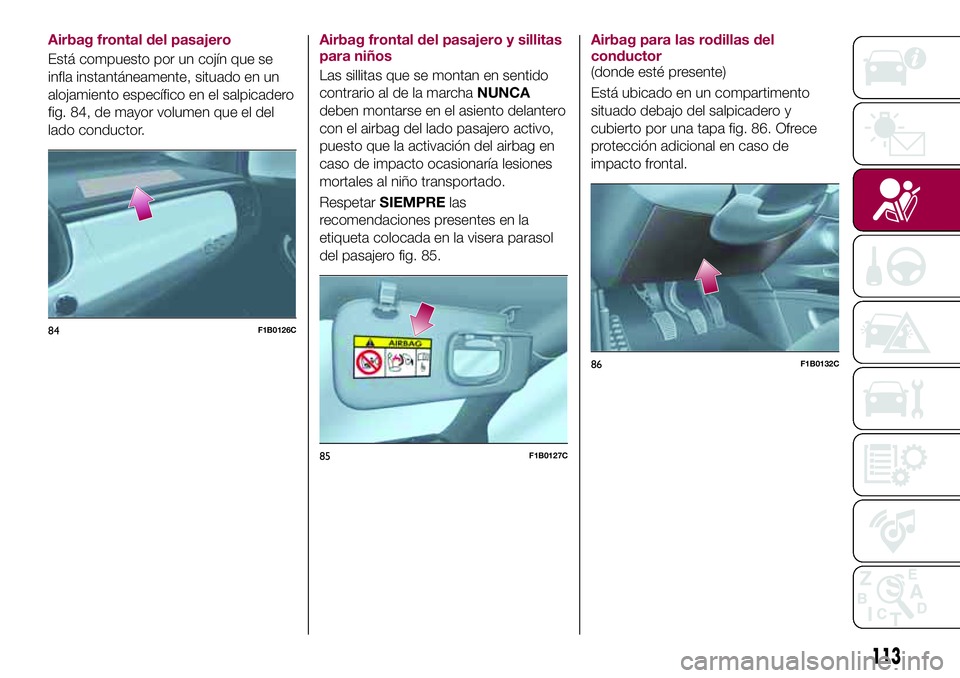

Airbag frontal del pasajero
Está compuesto por un cojín que se
infla instantáneamente, situado en un
alojamiento específico en el salpicadero
fig. 84, de mayor volumen que el del
lado conductor.Airbag frontal del pasajero y sillitas
para niños
Las sillitas que se montan en sentido
contrario al de la marchaNUNCA
deben montarse en el asiento delantero
con el airbag del lado pasajero activo,
puesto que la activación del airbag en
caso de impacto ocasionaría lesiones
mortales al niño transportado.
RespetarSIEMPRElas
recomendaciones presentes en la
etiqueta colocada en la visera parasol
del pasajero fig. 85.Airbag para las rodillas del
conductor
(donde esté presente)
Está ubicado en un compartimento
situado debajo del salpicadero y
cubierto por una tapa fig. 86. Ofrece
protección adicional en caso de
impacto frontal.
84F1B0126C
85F1B0127C
86F1B0132C
113

Desactivación de los airbags del
pasajero: airbag frontal y airbag
lateral para la protección de la
pelvis, del tórax y del hombro
En caso de que fuera necesario
transportar a un niño en una sillita
orientada en sentido contrario al de la
marcha en el asiento delantero,
desactivar el airbag frontal del pasajero
y el airbag lateral delantero (Side bag).
Para desactivar los airbags, utilizar el
menú de la pantalla (ver lel apartado
"Pantalla" en el capítulo "Conocimiento
del cuadro de instrumentos").
En el centro del salpicadero fig. 87 se
encuentran los ledes
OFFyON.Cuando el dispositivo de arranque se
sitúa en la posición MAR, los dos ledes
se encienden durante
aproximadamente ocho segundos. Si
esto no sucede, acudir a la Red de
Asistencia Fiat.
En los primeros segundos, el
encendido de los LED no indica el
estado real de la protección del
pasajero, sólo tiene el objetivo de
comprobar su funcionamiento correcto.
Después de la prueba, que dura
algunos segundos, los ledes indican el
estado de protección del airbag del
pasajero.
Protección del pasajero activada:el
led
ONse enciende con luz fija.
Protección del pasajero
desactivada:elled
OFFse
enciende con luz fija.
Al encenderse, los LED podrían tener
diferentes intensidades en función de
las condiciones del vehículo. La
intensidad podría variar durante el
mismo ciclo de llave.
87F1B0128C
114
SEGURIDAD

Airbag frontal del lado pasajero y sillitas para niños: ATENCIÓN
88F1B0129C
115

AIRBAGS LATERALES
Para aumentar la protección de los
ocupantes en caso de impacto lateral,
el vehículo dispone de airbags laterales
delanteros (Side bag) y airbags de
cortina (Window bag).
Side bag
Están compuestos por dos cojines
situados en los respaldos de los
asientos delanteros fig. 89 que
protegen las zonas de la pelvis, el tórax
y el hombro de los ocupantes en caso
de impacto lateral de gravedad
media-alta.
Se marcan con la etiqueta "AIRBAG"
cosida en el lado exterior de los
asientos delanteros.Window bag
Están compuestos por dos cojines de
"cortina" alojados detrás de los
revestimientos laterales del techo y
cubiertos por embellecedores
especialesfig. 90.
Tienen la función de proteger la cabeza
de los ocupantes delanteros y traseros
en caso de impacto lateral, gracias a su
amplia superficie de despliegue.
En caso de impactos laterales leves, los
airbags laterales no se activan.
La mejor protección por parte del
sistema en caso de impacto lateral se
logra manteniendo una posición
correcta en el asiento, permitiendo de
este modo que el Window bag se
despliegue correctamente.
87) 88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
102)
Advertencias
No lavar los asientos con agua ni vapor
a presión (lavar a mano o en locales de
lavado automático para asientos).
Los airbags frontales o laterales pueden
activarse cuando el vehículo se ve
sometido a fuertes impactos que
afectan a los bajos de la carrocería (por
ejemplo, impactos violentos contra
bordillos, aceras, caídas del vehículo en
grandes agujeros o badenes, etc.).
La activación de los airbags libera una
pequeña cantidad de polvo: este polvo
no es nocivo ni supone un peligro de
incendio. Sin embargo, el polvo podría
irritar la piel y los ojos: en ese caso,
lavarse con jabón neutro y agua.
Todas las intervenciones de control,
reparación y sustitución relativas a los
airbags deben realizarse en la Red de
Asistencia Fiat.
En caso de desguace del vehículo,
acudir a la Red de Asistencia Fiat para
desactivar el sistema de airbags.
La activación de los pretensores y los
airbags se ordena de forma
diferenciada, según el tipo de impacto.
La falta de activación de uno o varios
de éstos no indica un funcionamiento
incorrecto del sistema.
89F1B0130C
90F1B0131C
116
SEGURIDAD

ADVERTENCIA
87)No aplicar adhesivos u otros objetos
en el volante, en el salpicadero en la zona
del airbag lado pasajero, en el
revestimiento lateral del techo ni en los
asientos. No colocar objetos en el
salpicadero lado pasajero (por ejemplo
móviles), ya que podrían interferir en la
correcta apertura del airbag y, además,
causar graves lesiones a los ocupantes del
vehículo.
88)Conducir manteniendo siempre las
manos sobre la corona del volante de
modo que, en caso de actuación del
airbag, éste pueda inflarse sin encontrar
obstáculos. No conducir con el cuerpo
inclinado hacia adelante: mantener el
respaldo en posición vertical y apoyar bien
la espalda.
89)Si el airbag del pasajero está activo,
NO montar en el asiento delantero del
pasajero sillitas para niños orientadas en el
sentido contrario al de la marcha. La
activación del airbag en caso de impacto
podría producir lesiones mortales al niño
transportado, independientemente de la
gravedad del impacto. Por lo tanto,
desactivar siempre el airbag del pasajero al
colocar en el asiento delantero del pasajero
una sillita para niños orientada en sentido
contrario al de la marcha. Además, el
asiento delantero del pasajero se deberá
regular en la posición más retrasada
posible para evitar que la sillita para niños
entre en contacto con el salpicadero.
Volver a activar inmediatamente el airbag
del pasajero cuando se retire la sillita para
niños.90)Para desactivar los airbags desde el
menú del cuadro de instrumentos,
consultar el capítulo "Conocimiento del
cuadro de instrumentos" en el apartado
"Opciones del Menú".
91)No enganchar objetos rígidos en los
percheros ni en las manillas de sujeción.
92)No apoyar la cabeza, los brazos o los
codos en las puertas, en las ventanillas o
en la zona del Window bag para evitar
posibles lesiones durante la fase de inflado.
93)No sacar la cabeza, los brazos ni los
codos por la ventanilla.
94)Si el testigo
no se enciende al
colocar el dispositivo de arranque en
posición MAR, o permanece encendido
durante la marcha, es posible que haya
una anomalía en los sistemas de sujeción;
en ese caso, los airbags o los pretensores
podrían no activarse en caso de accidente
o, en un número más limitado de casos,
activarse incorrectamente. Antes de
proseguir la marcha, ponerse en contacto
con la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
95)En algunas versiones, en caso de
avería del LED
OFF(situado en el
embellecedor del salpicadero), se enciende
el testigo
en el cuadro de instrumentos
y se desactivan los airbag del lado del
pasajero. En algunas versiones, en caso de
avería del LED
ON(situado en el
embellecedor del salpicadero), se enciende
el testigo
en el cuadro de instrumentos.
96)En presencia de Side bags, no cubrir el
respaldo de los asientos delanteros con
revestimientos o fundas.97)No viajar con objetos sobre el regazo,
delante del tórax y mucho menos con una
pipa, lápices, etc. en los labios. En caso de
impacto con intervención del airbag, estos
elementos podrían provocar graves daños.
98)Si el vehículo ha sido objeto de robo o
intento de robo, si ha sufrido actos
vandálicos o inundaciones, hacer que
comprueben el sistema de airbags en un
taller de la Red de Asistencia Fiat.
117

99)Con el dispositivo de arranque en
posición MAR, incluso con el motor
apagado, los airbags pueden activarse,
aunque el vehículo esté parado, si éste
fuera golpeado por otro vehículo en
marcha. Por lo tanto, aunque el vehículo
esté parado, las sillitas para niños que se
montan en el sentido contrario al de la
marcha NO se deben montar en el asiento
delantero del pasajero si el airbag frontal
del pasajero está activo. La activación del
airbag en caso de impacto podría producir
lesiones mortales al niño transportado. Por
lo tanto, desactivar siempre el airbag del
pasajero al colocar en el asiento delantero
del pasajero una sillita para niños orientada
en sentido contrario al de la marcha.
Además, el asiento delantero del pasajero
se deberá regular en la posición más
retrasada posible para evitar que la sillita
para niños entre en contacto con el
salpicadero. Volver a activar
inmediatamente el airbag del pasajero
cuando se retire la sillita para niños. Por
último, se recuerda que, si el dispositivo de
arranque está en posición STOP, ningún
dispositivo de seguridad (airbags o
pretensores) se activa como consecuencia
de un impacto; por lo tanto, la no
activación de dichos dispositivos en estos
casos no puede considerarse un
funcionamiento incorrecto del sistema.100)El funcionamiento incorrecto del
testigose indica con el encendido de
un icono de avería airbags en la pantalla
del cuadro de instrumentos, junto con la
visualización de un mensaje específico. No
se desactivan las cargas pirotécnicas.
Antes de proseguir la marcha, ponerse en
contacto con la Red de Asistencia Fiat
para que comprueben el sistema
inmediatamente
101)La intervención del airbag frontal está
prevista para impactos de mayor entidad
respecto a la que conlleva la intervención
de los pretensores. Por lo tanto, es normal
que, en impactos comprendidos en el
intervalo entre los dos umbrales de
activación entren en funcionamiento sólo
los pretensores.
102)Los airbags no sustituyen los
cinturones de seguridad, sino que
aumentan su eficacia. Asimismo, dado que
los airbags frontales no intervienen en caso
de impactos frontales a baja velocidad,
impactos laterales, impactos traseros o
vuelcos, los ocupantes están protegidos,
además de por los airbags laterales (si
están presentes), únicamente por los
cinturones de seguridad que siempre
deben estar abrochados.
118
SEGURIDAD
