2017 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

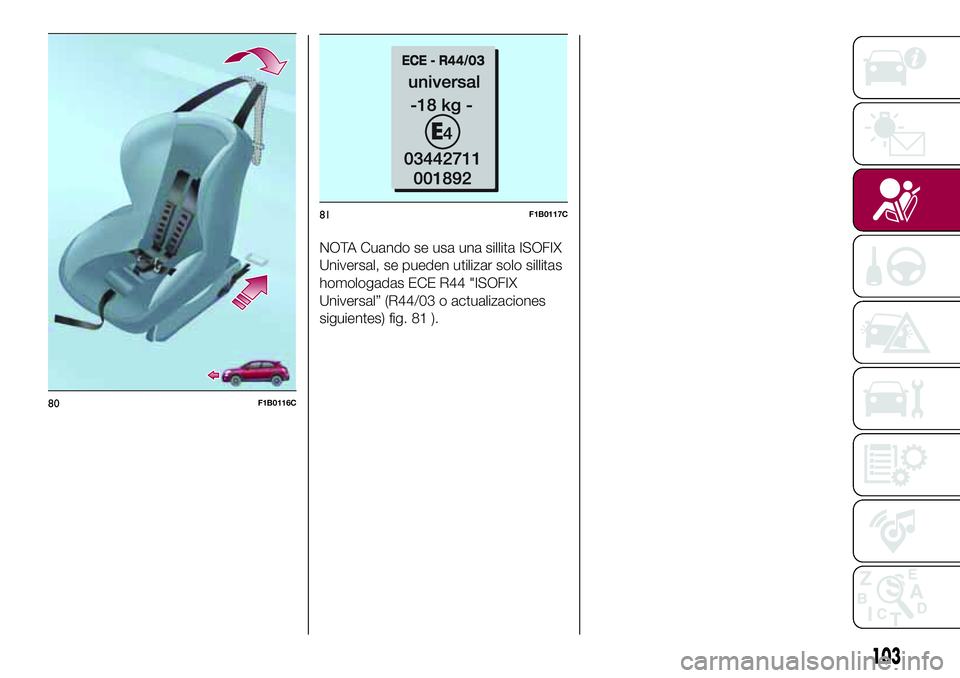

NOTA Cuando se usa una sillita ISOFIX
Universal, se pueden utilizar solo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) fig. 81 ).
80F1B0116C
81F1B0117C
103

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de pesoCategoría de
tallaDispositivoPasajero
delanteroPasajeros
traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados
para este vehículo en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para
utilizar en el grupo de peso.
NOTA Los otros grupos de peso están cubiertos por sillitas ISOFIX específicas que solo pueden utilizarse si se han probado en
particular para este vehículo (ver la lista de vehículos que se suministra con la sillita).
104
SEGURIDAD

IDONEIDAD DE LOS
ASIENTOS DEL
PASAJERO PARA EL USO
DE SILLITAS PARA
NIÑOS i-Size
Los asientos traseros laterales del
vehículo se han homologado para
poder alojar las sillitas para niños i-Size
de última generación.
Estas sillitas, fabricadas y homologadas
según el reglamento i-Size (ECE R129),
garantizan una mayor seguridad
durante el trasporte de niños en el
vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la sillita en caso de impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de
la sillita;
mayor eficacia al elegir la sillita, no
basándose ya en el peso, sino en la
talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillitas para
niños: las sillitas i-Size pueden
considerarse como "Súper ISOFIX", en
el sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (ECE-R44).NOTA Los asientos del vehículo
homologados i-Size se destacan con el
símbolo que figura en fig. 82.
82F1B0124C
105

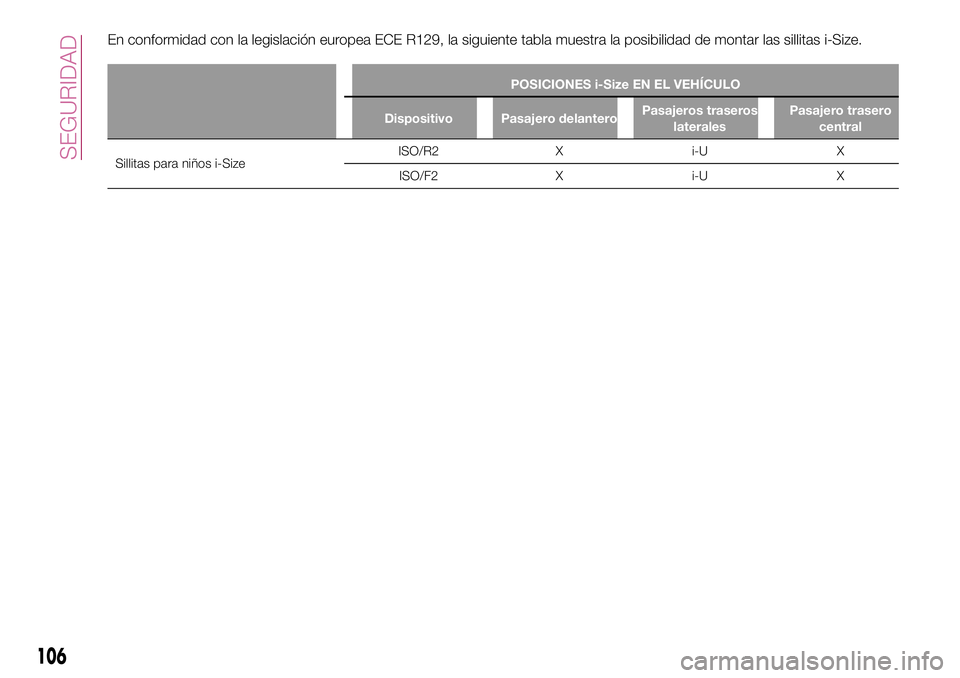

En conformidad con la legislación europea ECE R129, la siguiente tabla muestra la posibilidad de montar las sillitas i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillitas para niños i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
106
SEGURIDAD

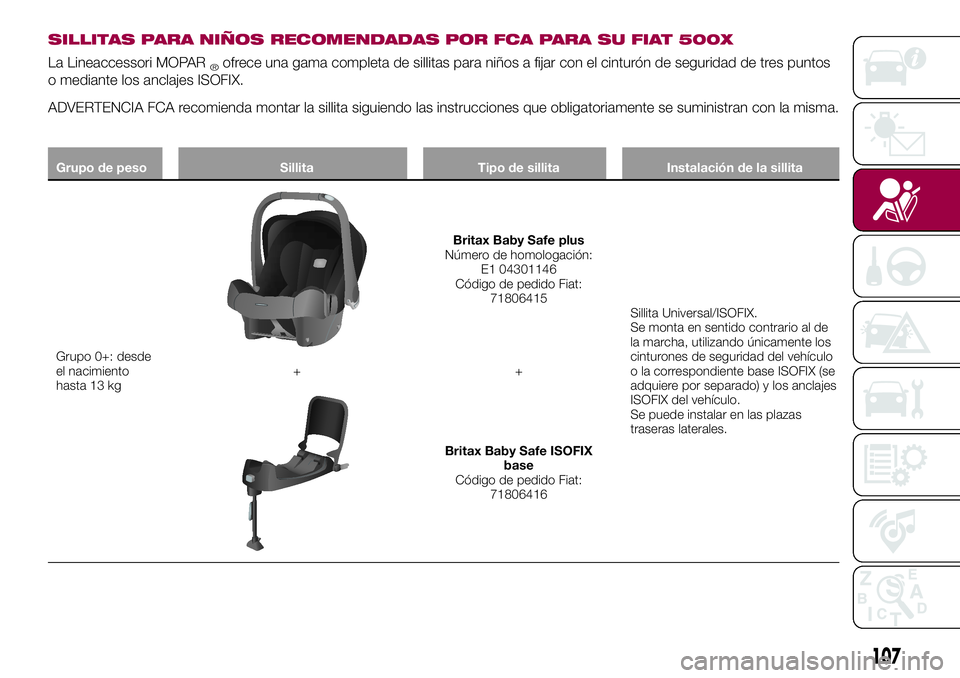

SILLITAS PARA NIÑOS RECOMENDADAS POR FCA PARA SU FIAT 500X
La Lineaccessori MOPAR®ofrece una gama completa de sillitas para niños a fijar con el cinturón de seguridad de tres puntos
o mediante los anclajes ISOFIX.
ADVERTENCIA FCA recomienda montar la sillita siguiendo las instrucciones que obligatoriamente se suministran con la misma.
Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 0+: desde
el nacimiento
hasta 13 kg
Britax Baby Safe plus
Número de homologación:
E1 04301146
Código de pedido Fiat:
71806415
Sillita Universal/ISOFIX.
Se monta en sentido contrario al de
la marcha, utilizando únicamente los
cinturones de seguridad del vehículo
o la correspondiente base ISOFIX (se
adquiere por separado) y los anclajes
ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales. ++
Britax Baby Safe ISOFIX
base
Código de pedido Fiat:
71806416
107

Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 1: de 9 a
18 kg
Fair G0/1S
Número de homologación:
E4 04443718
Código de pedido Fiat:
71807388
Sillita Universal/ISOFIX.
Puede montarse utilizando
únicamente los cinturones de
seguridad del vehículo (tanto en el
sentido de la marcha como en
sentido contrario) o utilizando los
anclajes ISOFIX del vehículo.
FCA recomienda montarla utilizando
la plataforma ISOFIX orientada hacia
atrás (RWF tipo "G" - se adquiere por
separado) o la plataforma ISOFIX
orientada en el sentido de la marcha
(FWF tipo "A" - se adquiere por
separado), el reposacabezas rígido
(se adquiere por separado) y los
anclajes ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales. ++
Referencia A: plataforma
Fair ISOFIX RWF tipo "G"
para G 0/1S
Código de pedido Fiat:
71807455
o bien
Referencia B: plataforma
Fair ISOFIX FWF tipo "A"
para G 0/1S
Código de pedido Fiat:
71805364
++
Reposacabezas rígido FAIR
Código de pedido Fiat:
71807387
108
SEGURIDAD

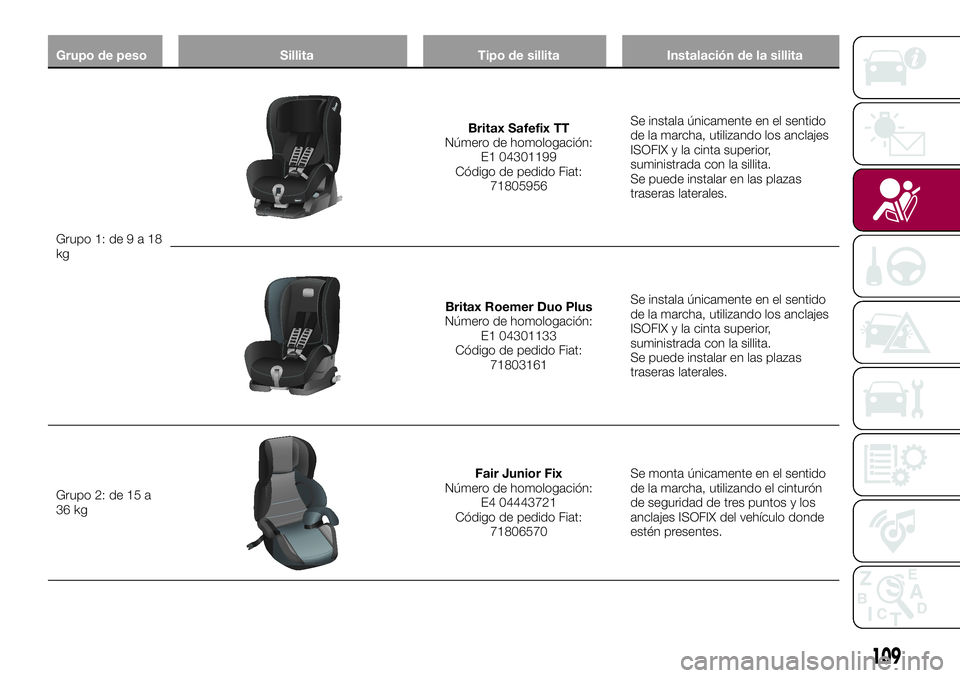

Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 1: de9a18
kg
Britax Safefix TT
Número de homologación:
E1 04301199
Código de pedido Fiat:
71805956Se instala únicamente en el sentido
de la marcha, utilizando los anclajes
ISOFIX y la cinta superior,
suministrada con la sillita.
Se puede instalar en las plazas
traseras laterales.
Britax Roemer Duo Plus
Número de homologación:
E1 04301133
Código de pedido Fiat:
71803161Se instala únicamente en el sentido
de la marcha, utilizando los anclajes
ISOFIX y la cinta superior,
suministrada con la sillita.
Se puede instalar en las plazas
traseras laterales.
Grupo 2: de 15 a
36 kg
Fair Junior Fix
Número de homologación:
E4 04443721
Código de pedido Fiat:
71806570Se monta únicamente en el sentido
de la marcha, utilizando el cinturón
de seguridad de tres puntos y los
anclajes ISOFIX del vehículo donde
estén presentes.
109

Principales advertencias de
seguridad que se deben tener en
cuenta cuando se viaja con niños
Instalar las sillitas para niños en el
asiento trasero, ya que es el lugar que
ofrece mayor protección en caso de
impacto.
Mantener el mayor tiempo posible la
sillita orientada en sentido contrario al
de la marcha, a ser posible hasta que el
niño cumpla los 3-4 años de edad.
En caso de desactivación del airbag
frontal del lado pasajero, comprobar
siempre, mediante el encendido con luz
fija del testigo correspondiente en la
moldura situada en el salpicadero, que
la desactivación haya tenido lugar.
Respetar estrictamente las
instrucciones del fabricante de la sillita.
Guardarlas en el vehículo junto con los
documentos y este manual. No utilizar
sillitas usadas sin las instrucciones de
uso.
Cada sistema de sujeción debe
abrochar a un solo niño; no transportar
nunca a dos niños en la misma sillita.
Comprobar siempre que los
cinturones de seguridad no apoyen en
el cuello del niño.
Comprobar siempre el enganche de
los cinturones de seguridad tirando de
la cinta.
Durante el viaje, no permitir que el
niño adopte posturas incorrectas o quese desabroche el cinturón de
seguridad.
No permitir que el niño se ponga la
parte diagonal del cinturón de
seguridad debajo de los brazos o
detrás de la espalda.
No llevar nunca niños o recién
nacidos en brazos. Por fuerte que sea,
nadie está en condiciones de sujetarlos
en caso de impacto.
Si el vehículo ha estado implicado en
un accidente de tráfico, sustituir la sillita
para niños por una nueva. Según el tipo
de sillita, hacer cambiar también los
anclajes Isofix o el cinturón de
seguridad correspondientes.
Cuando se monte una sillita en el
sentido de marcha del vehículo en el
asiento trasero lateral, sea cual sea el
grupo de peso al que pertenece, debe
quitarse el reposacabezas del asiento
en cuestión. Esta indicación no es
válida para las sillitas que solo se
componen del cojín (sin respaldo):
dichas sillitas deben montarse solo con
el reposacabezas del asiento en
cuestión instalado. En caso de
extracción del reposacabezas, este
debe quedar siempre en el vehículo y
se debe volver a colocar si un adulto
utiliza el asiento.
ADVERTENCIA
76)PELIGRO GRAVE Las sillitas para niños
que se montan en sentido contrario al de la
marcha no deben montarse en el asiento
delantero del pasajero si el airbag frontal
del lado pasajero está activo. La activación
del airbag en caso de colisión podría
producir lesiones mortales al niño
transportado, independientemente de la
gravedad del impacto. Por lo tanto, se
recomienda transportar siempre a los niños
sentados en su propia sillita en el asiento
trasero, ya que es la posición más
protegida en caso de impacto.
77)La obligación de desactivar el airbag si
se instala una sillita para niños orientada en
el sentido contrario al de la marcha se
indica con la simbología correspondiente
en la etiqueta pegada en la visera parasol.
Respetar siempre todo lo indicado en la
visera parasol (ver lo descrito en el
apartado "Sistema de protección auxiliar
(SRS) - Airbags").
110
SEGURIDAD
