2017 FIAT 500X Kezelési és karbantartási útmutató (in Hungarian)

MOTOR
186)
Változatok1.4 Turbo Multi Air
136/140 LE1.4 Turbo Multi Air
163/170 LE1.6 E.Torq
2.4 Tigershark(*)
Típuskód 55263624 55263623 55263842
Működési mód Otto Otto Otto Otto
Hengerek száma és
elrendezése4, soros 4, soros 4, soros 4, soros
Hengerfurat és
dugattyúlöket (mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Teljes hengerűrtartalom
(cm³)1368 1368 1598 2360
Kompresszióviszony 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Legnagyobb teljesítmény
(CEE) (kW)100
(*)/ 103 120(**)/ 12581 129
Legnagyobb teljesítmény
(CEE) (LE)136
(*)/ 140 163(**)/ 170110 175
hozzá tartozó
fordulatszám (fordulat/
perc)5000 5500 5500 6400
Legnagyobb nyomaték
(CEE) (Nm)230 250 152 230
hozzá tartozó
fordulatszám (fordulat/
perc)1750 2500 4500 3900
Gyújtógyertyák NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
(*) 1.4 Turbo Multi Air 136 LE változat
(**) 1.4 Turbo Multi Air 163 LE változat
207

Változatok1.4 Turbo Multi Air
136/140 LE1.4 Turbo Multi Air
163/170 LE1.6 E.Torq
2.4 Tigershark(*)
ÜzemanyagÓlommentes benzin 95
RON (EN 228 szabvány
szerint)Ólommentes benzin 95
RON (EN 228 szabvány
szerint)Ólommentes benzin 95
RON (EN 228 szabvány
szerint)Ólommentes benzin 95
RON (EN 228 szabvány
szerint)
(*) Egyes piacokra gyártott változat
208
MÙSZAKI ADATOK

Változatok 1.3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Típuskód 55266963 55260384 55263087 55263088
Működési mód Diesel Diesel Diesel Diesel
Hengerek száma és
elrendezése4, soros 4, soros 4, soros 4, soros
Hengerfurat és
dugattyúlöket (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Teljes hengerűrtartalom
(cm³)1248 1598 1956 1956
Kompresszióviszony 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Legnagyobb teljesítmény
(CEE) (kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Legnagyobb teljesítmény
(CEE) (LE)95
120 / 115(***)140 / 136(***)140 / 136(***)
hozzá tartozó
fordulatszám (fordulat/
perc)3750 3750 3750 4000
Legnagyobb nyomaték
(CEE) (Nm)200 320 350 350
hozzá tartozó
fordulatszám (fordulat/
perc)1750 1750 1750 1500
ÜzemanyagGázolaj gépjárművek
számára (EN 590
szabvány)Gázolaj gépjárművek
számára (EN 590
szabvány)Gázolaj gépjárművek
számára (EN 590
szabvány)Gázolaj gépjárművek
számára (EN 590
szabvány)
(*) Manuális sebességváltóval szerelt változatok
(**) AT9 automata sebességváltóval szerelt változatok
(***) Egyes piacokra gyártott változat
209

FIGYELMEZTETÉS
186)Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a berendezés jellemzőinek
figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
210
MÙSZAKI ADATOK

KEREKEK
STANDARD KEREKEK ÉS GUMIABRONCSOK
187) 188)
Keréktárcsák Standard gumiabroncsok Téli gumiabroncsok
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Egyes piacokon/változatoknál kötelező típusú gumiabroncs.
A 215/60 R16 és 215/55 R17 méretű gumiabroncsokkal szerelt változatokon kizárólag kisméretű lánctaggal gyártott, a
gumiabroncs futófelületétől maximálisan 7 mm-rel kiálló, csökkentett méretű hóláncok használhatók.
Szükségpótkerék (egyes változatoknál)
Keréktárcsa:16 x 4,0
Gumiabroncs:T145/90 R16 106M
211

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 bar-ral magasabbnak kell lennie az előírt értéknél.
Ellenőrizzük újra a helyes értéket hideg gumiabroncsnál.
Téli gumiabroncsoknál a légnyomás értékének +0,2 bar-ral magasabbnak kell lennie az alapfelszereltségű gumiabroncsokra
előírt értéknél.
Ha a gépkocsit fel kell emelni, bővebb információkat a „Szükség esetén” című fejezet „A gépkocsi felemelése” című részében
találunk.
TéliTerheletlenül és közepes terhelésnél Telj. terh.
Szükségpótkerék
Első rész Hátul Első rész Hátul
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215/55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
FIGYELMEZTETÉS
187)Ha a gépkocsira felszerelt téli gumiabroncsok sebességindexe a típusbizonyítványban megadottnál kisebb értékű, ne lépjük túl a használt
gumiabroncs sebességindexének megfelelő legnagyobb sebességet.
188)Amennyiben az acéllemez kerekekhez és az első felszereléstől eltérő gumiabroncsokhoz after sale, (a felni védelmét szolgáló) RIM
PROTECTOR-RAL szerelt (rugóval) rögzülő integrált dísztárcsákat használunk, NE szereljük fel a dísztárcsákat. Nem megfelelő gumiabroncsok
és dísztárcsák használata a gumiabroncsok hirtelen nyomásvesztését okozhatja.
212
MÙSZAKI ADATOK

MÉRETEK
A mm-ben megadott méretek alapfelszereltségű gumiabroncsokkal szerelt járműre vonatkoznak. A magassági méret terheletlen
járműre vonatkozik. A keréktárcsák méreteitől függően a megadott értékekhez képest kisebb méretbeli eltérések
előfordulhatnak.
Címzett B C D ÉS F G H HU
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Tetősínnel
Csomagtér mérete: 350 liter. Lehajtott hátsó ülésekkel: 1000 liter.
163F1B0169C
213

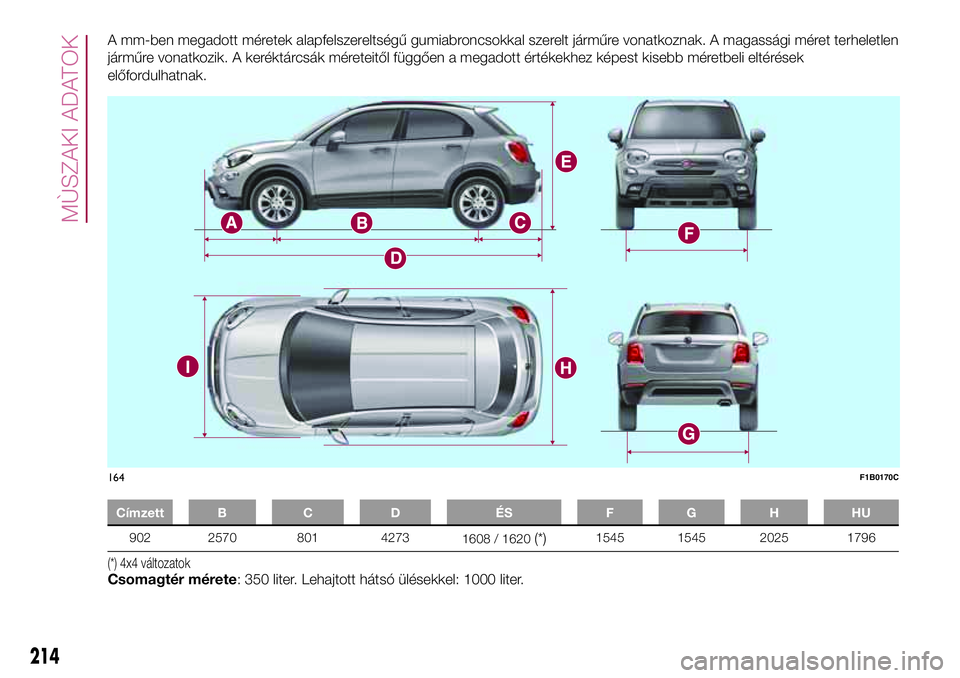

A mm-ben megadott méretek alapfelszereltségű gumiabroncsokkal szerelt járműre vonatkoznak. A magassági méret terheletlen
járműre vonatkozik. A keréktárcsák méreteitől függően a megadott értékekhez képest kisebb méretbeli eltérések
előfordulhatnak.
Címzett B C D ÉS F G H HU
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) 4x4 változatokCsomagtér mérete: 350 liter. Lehajtott hátsó ülésekkel: 1000 liter.
164F1B0170C
214
