Page 289 of 468
287
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

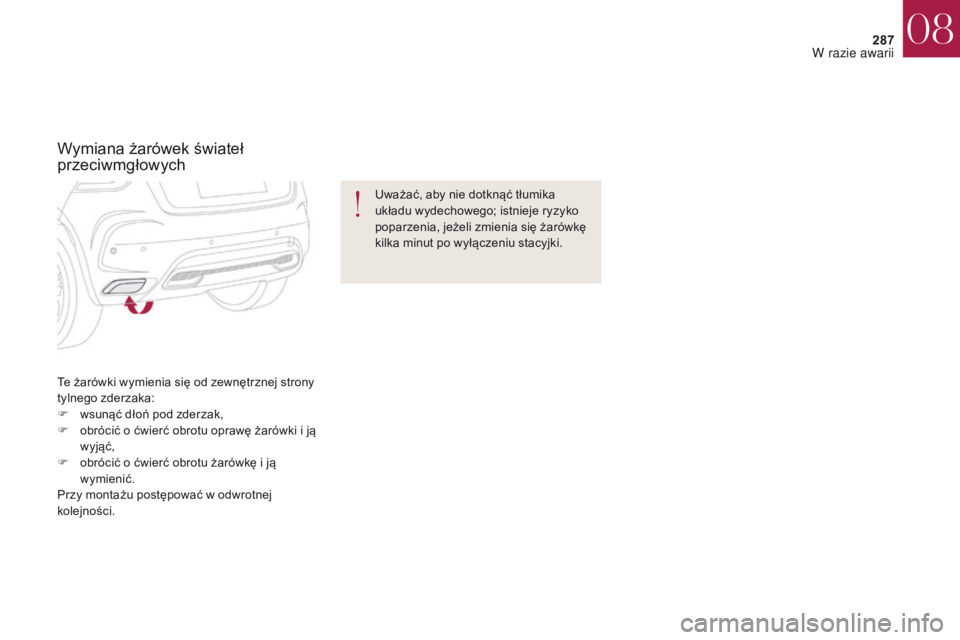

Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka:
F
w
sunąć dłoń pod zderzak,
F
o
brócić o ćwierć obrotu oprawę żarówki i ją
wyjąć,
F
o
brócić o ćwierć obrotu żarówkę i ją
wymienić.
Przy montażu postępować w
odwrotnej
kolejności. Uważać, aby nie dotknąć tłumika
układu wydechowego; istnieje ryzyko
poparzenia, jeżeli zmienia się żarówkę
kilka minut po wyłączeniu stacyjki.
Wymiana żarówek świateł
przeciwmgłowych
08
W
Page 290 of 468

288
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

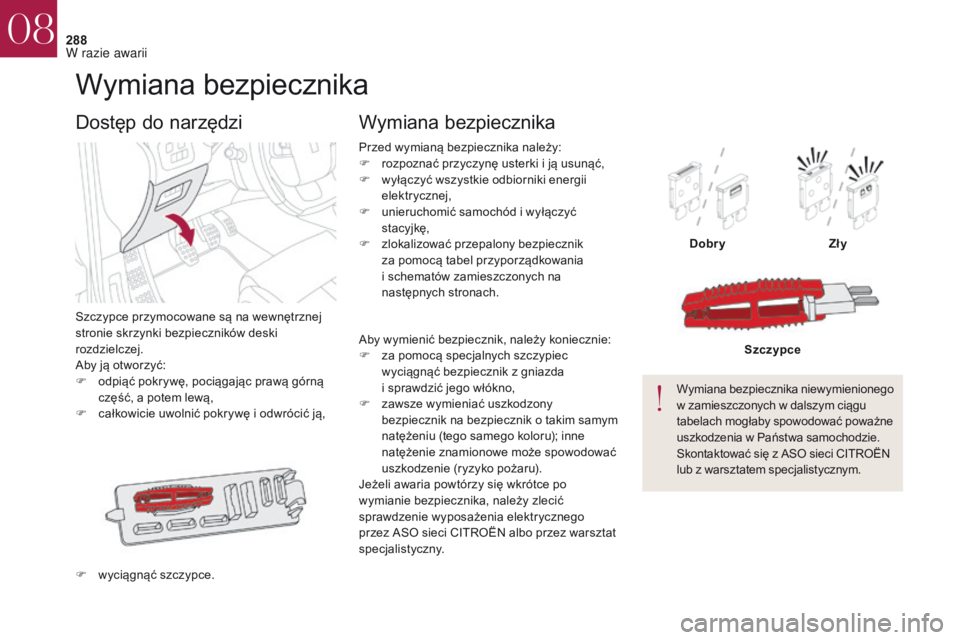

Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć:
F
o
dpiąć pokrywę, pociągając prawą górną
część, a
potem lewą,
F
c
ałkowicie uwolnić pokrywę i odwrócić ją,
Dostęp do narzędzi
F wyciągnąć szczypce. Przed wymianą bezpiecznika należy:
F
r
ozpoznać przyczynę usterki i ją usunąć,
F
w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F
u
nieruchomić samochód i wyłączyć
stacyjkę,
F
z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika niewymienionego
w
zamieszczonych w dalszym ciągu
tabelach mogłaby spowodować poważne
uszkodzenia w
Państwa samochodzie.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym. Szczypce
Aby wymienić bezpiecznik, należy koniecznie:
F
z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić jego włókno,
F
z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o
takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
08
W
Page 291 of 468
289
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

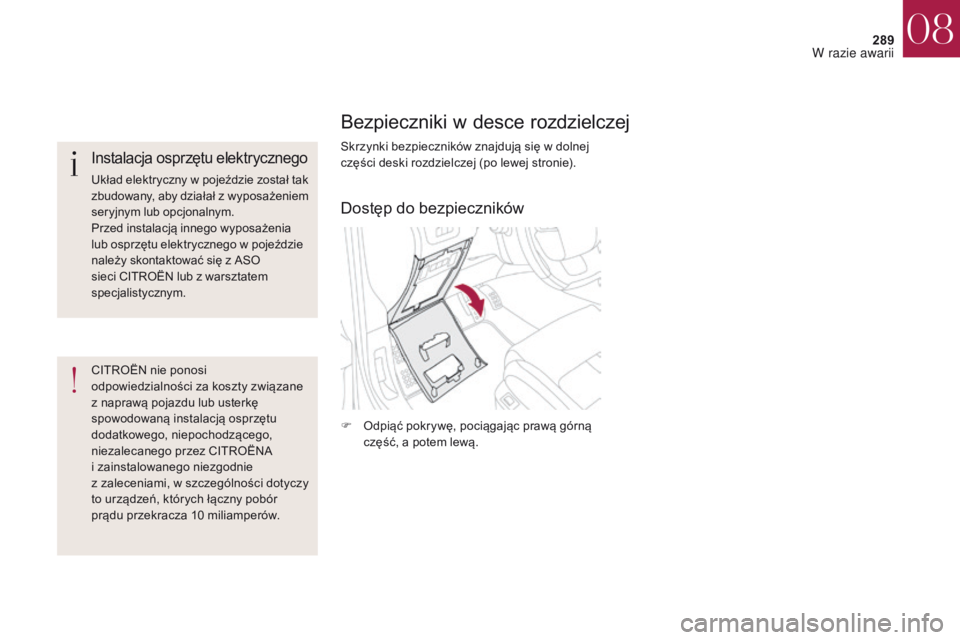

Bezpieczniki w desce rozdzielczej
Skrzynki bezpieczników znajdują się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
F
O
dpiąć pokrywę, pociągając prawą górną
część, a
potem lewą.Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak
z budowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe
należy skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym.
CITROËN nie ponosi
odpowiedzialności za koszty związane
z
naprawą pojazdu lub usterkę
spowodowaną instalacją osprzętu
dodatkowego, niepochodzącego,
niezalecanego przez CITROËNA
i
zainstalowanego niezgodnie
z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.
Dostęp do bezpieczników
08
W
Page 292 of 468
290
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

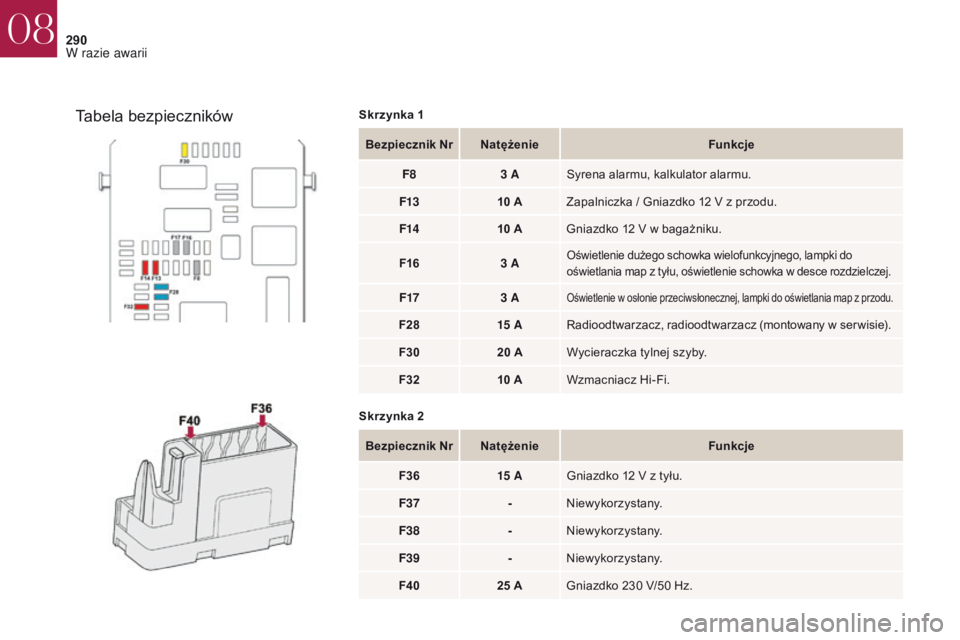

Bezpiecznik NrNatężenie Funkcje
F8 3 ASyrena alarmu, kalkulator alarmu.
F13 10 AZapalniczka / Gniazdko 12 V z
przodu.
F14 10 AGniazdko 12 V w
bagażniku.
F16 3 A
Oświetlenie dużego schowka wielofunkcyjnego, lampki do
oświetlania map z
tyłu, oświetlenie schowka w desce rozdzielczej.
F173 AOświetlenie w osłonie przeciwsłonecznej, lampki do oświetlania map z przodu.
F2815 ARadioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F30 20 AWycieraczka tylnej szyby.
F32 10 AWzmacniacz Hi-Fi.
Skrzynka 2
Bezpiecznik Nr Natężenie Funkcje
F36 15 AGniazdko 12 V z
tyłu.
F37 -Niewykorzystany.
F38 -Niewykorzystany.
F39 -Niewykorzystany.
F40 25 AGniazdko 230 V/50 Hz.
Tabela bezpiecznikówSkrzynka 1
08
W razie awarii
Page 293 of 468
291
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

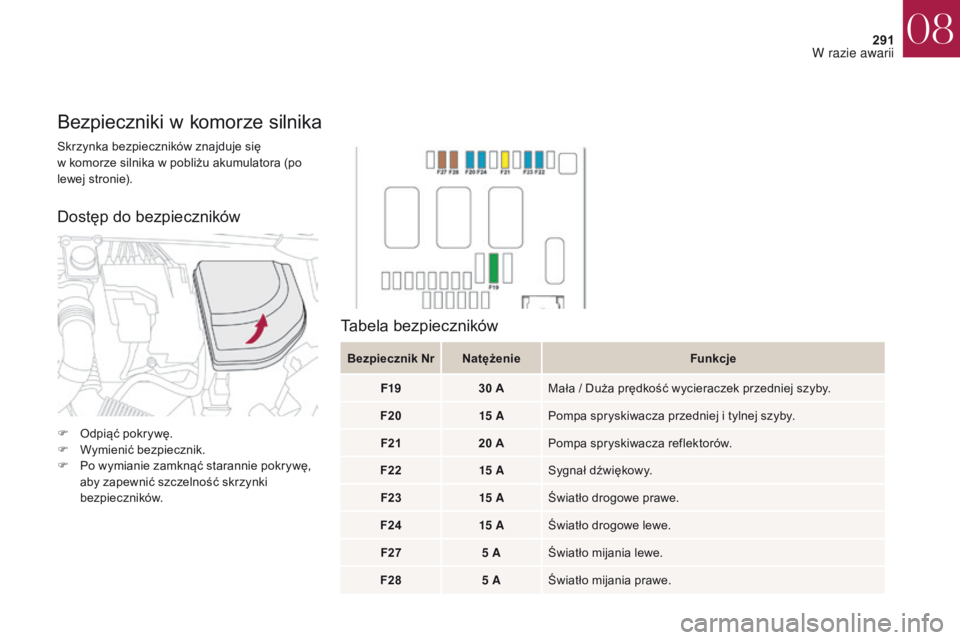

Skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora (po
lewej stronie).
Bezpieczniki w k omorze silnika
Bezpiecznik Nr Natężenie Funkcje
F19 30 AMała / Duża prędkość wycieraczek przedniej szyby.
F20 15 APompa spryskiwacza przedniej i
tylnej szyby.
F21 20 APompa spryskiwacza reflektorów.
F22 15 ASygnał dźwiękowy.
F23 15 AŚwiatło drogowe prawe.
F24 15 AŚwiatło drogowe lewe.
F27 5 AŚwiatło mijania lewe.
F28 5 AŚwiatło mijania prawe.
Tabela bezpieczników
Dostęp do bezpieczników
F Odpiąć pokrywę.
F
W ymienić bezpiecznik.
F
P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
08
W razie awarii
Page 294 of 468

292
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

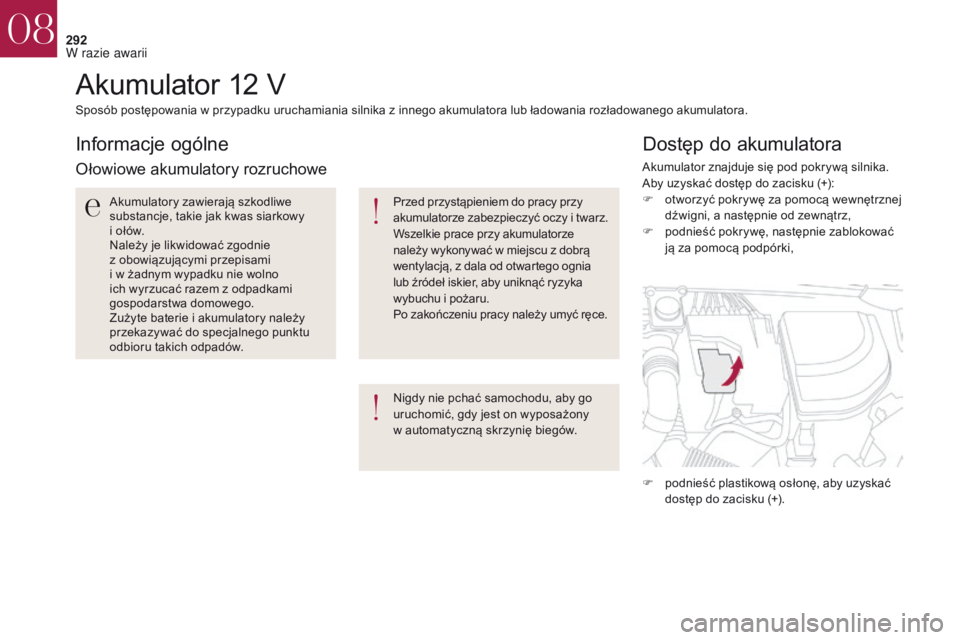

Akumulator 12 V
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
N igdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w
automatyczną skrzynię biegów.
Informacje ogólne
Ołowiowe akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i ołów.
Należy je likwidować zgodnie
z
obowiązującymi przepisami
i
w żadnym wypadku nie wolno
ich wyrzucać razem z
odpadkami
gospodarstwa domowego.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów. Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze
należy wykonywać w
miejscu z dobrą
wentylacją, z
dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu i
pożaru.
Po zakończeniu pracy należy umyć ręce. Akumulator znajduje się pod pokrywą silnika.
Aby uzyskać dostęp do zacisku (+):
F
o tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F
p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F
p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
08
W
Page 295 of 468

293
DS4_pl_Chap08_en-cas-de-panne_ed01-2016

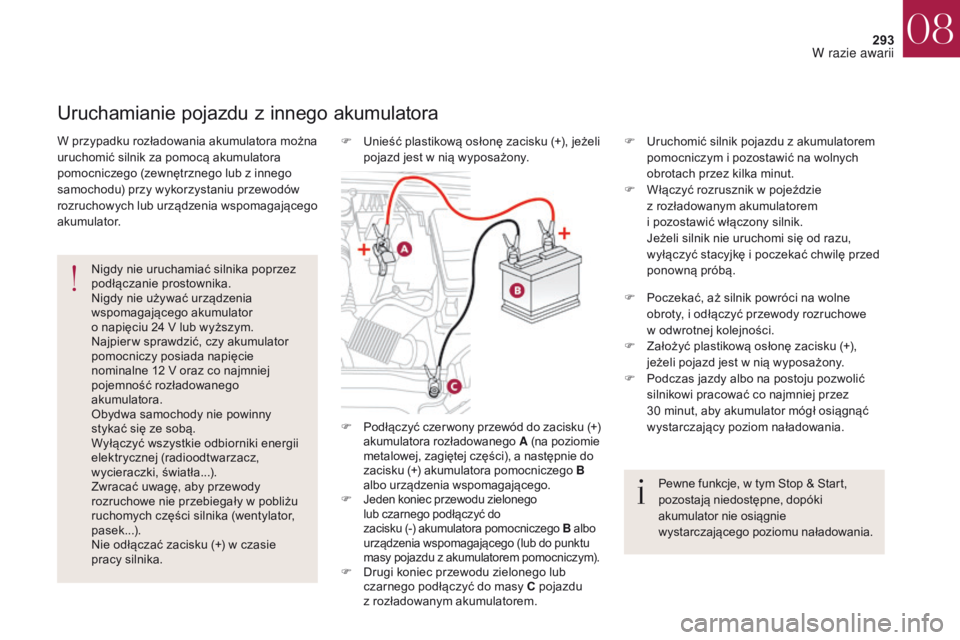

F Podłączyć czer wony przewód do zacisku (+)
akumulatora rozładowanego A (na poziomie
metalowej, zagiętej części), a
następnie do
zacisku (+) akumulatora pomocniczego B
albo urządzenia wspomagającego.
F
Jeden koniec przewodu zielonego
lub czarnego podłączyć do
zacisku (-) akumulatora pomocniczego B albo
urządzenia wspomagającego (lub do punktu
masy pojazdu z
akumulatorem pomocniczym).
F Drugi koniec przewodu zielonego lub czarnego podłączyć do masy C pojazdu
z
rozładowanym akumulatorem. F
U
ruchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.
F
W
łączyć rozrusznik w pojeździe
z rozładowanym akumulatorem
i pozostawić włączony silnik.
J
eżeli silnik nie uruchomi się od razu,
wyłączyć stacyjkę i poczekać chwilę przed
ponowną próbą.
Uruchamianie pojazdu z in nego akumulatora
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nigdy nie używać urządzenia
wspomagającego akumulator
o
napięciu 24 V lub wyższym.
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie
nominalne 12 V oraz co najmniej
pojemność rozładowanego
akumulatora.
Obydwa samochody nie powinny
stykać się ze sobą.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła...).
Zwracać uwagę, aby przewody
rozruchowe nie przebiegały w
pobliżu
ruchomych części silnika (wentylator,
pasek...).
Nie odłączać zacisku (+) w
czasie
pracy silnika.
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z
innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia wspomagającego
akumulator.
F
P
oczekać, aż silnik powróci na wolne
obroty, i
odłączyć przewody rozruchowe
w
odwrotnej kolejności.
F
Z
ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w
nią wyposażony.
F
P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30
minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
Pewne funkcje, w
tym Stop & Start,
pozostają niedostępne, dopóki
akumulator nie osiągnie
wystarczającego poziomu naładowania.
F
U
nieść plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
08
W razie awarii
Page 296 of 468

294
DS4_pl_Chap08_en-cas-de-panne_ed01-2016
Jeżeli planują Państwo we własnym
zakresie ładować akumulator samochodu,
należy używać wyłącznie prostownika
do akumulatorów ołowiowych, o napięciu
znamionowym 12 V.
Obecność tej etykiety wskazuje, że
należy koniecznie używać wyłącznie
prostownika 12 V; użycie innego
urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego
związanego z
funkcją Stop & Start. Nigdy nie próbować ładować
zamarzniętego akumulatora. Ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym, gdzie
zostanie przeprowadzona kontrola, czy
wewnętrzne elementy nie są uszkodzone
i
czy obudowa nie jest pęknięta, co
mogłoby spowodować ryzyko wycieku
toksycznego i
korozyjnego kwasu.

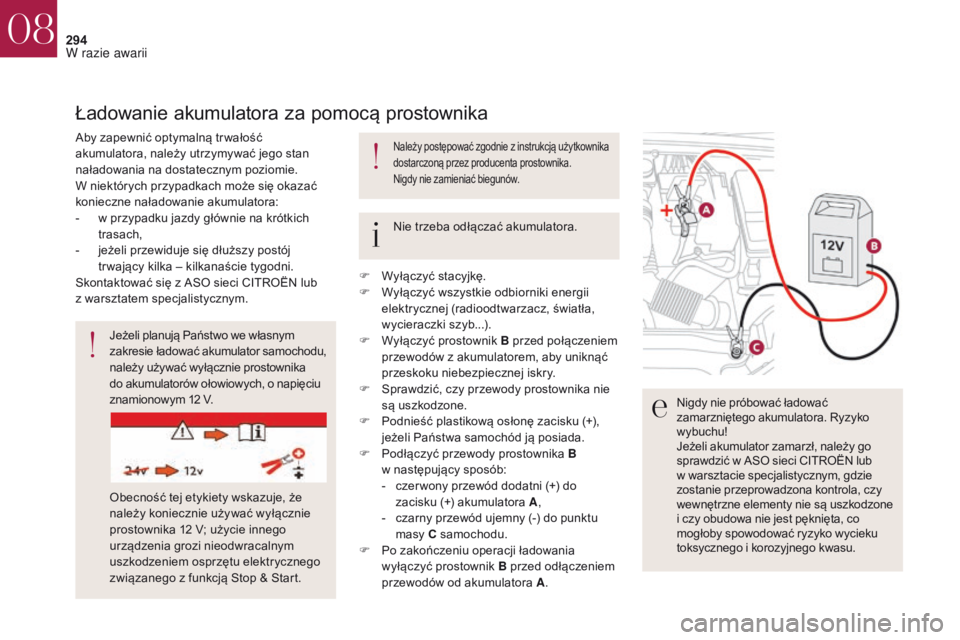

Ładowanie akumulatora za pomocą prostownika
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-
w p
rzypadku jazdy głównie na krótkich
trasach,
-
j
eżeli przewiduje się dłuższy postój
tr wający kilka – kilkanaście tygodni.
Skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym. Nie trzeba odłączać akumulatora.Należy postępować zgodnie z instrukcją użytkownika
d ostarczoną przez producenta prostownika.
Nigdy nie zamieniać biegunów.
F Wyłączyć stacyjkę.
F W yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, światła,
wycieraczki szyb...).
F
W
yłączyć prostownik B przed połączeniem
przewodów z
akumulatorem, aby uniknąć
przeskoku niebezpiecznej iskry.
F
S
prawdzić, czy przewody prostownika nie
są uszkodzone.
F
P
odnieść plastikową osłonę zacisku (+),
jeżeli Państwa samochód ją posiada.
F
P
odłączyć przewody prostownika B
w
następujący sposób:
-
c
zer wony przewód dodatni (+) do
zacisku (+) akumulatora A ,
-
c
zarny przewód ujemny (-) do punktu
masy C samochodu.
F
P
o zakończeniu operacji ładowania
wyłączyć prostownik B przed odłączeniem
przewodów od akumulatora A .
08
W razie awarii
