2017 CITROEN BERLINGO MULTISPACE Priručnik (in Serbian)

191
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Zamena metlice brisača
stavljanje prednjih metlica u
poseban položaj Zamena prednje metlice
- Podignite krak,
-
Otkačite metlicu i odložite je.
-


Montirajte novu metlicu.
-


Spustite krak.
Zamena zadnje metlice
- Podignite krak, iskopčajte metlicu i
skinite je.
-

Montirajte novu metlicu i spustite
krak.
ZAMENA MET l ICE BRI s AČA
- Manje od minuta posle prekida
kontakta, pritisnite komandu
brisača na dole da metlice
dovedete duž stubova vetrobrana
(poseban položaj).
Da metlice vratite na mesto,
uspostavite kontakt i pritisnite komandu
brisača.
BRZA POMO

192
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Bez podizanja (četiri točka na
tlu)
Uvek bi trebalo da koristite šipku za
vuču.
VuČA VOZI l A
Ovaj postupak zahteva da se vrati
prsten za vuču koji se dobija uz alat za
zamenu točka.
sa prednje strane vozila
- Otkačite masku pritiskom na donji
deo.
-

Uvucite prenosivi prsten za vuču do
kraja otvora.
sa zadnje strane vozila
- Otkačite masku pomoću novčića ili
ravnog dela prstena za vuču.
-

Uvucite prenosivi prsten za vuču do
kraja otvora. T

okom vuče sa isključenim
motorom, pomoć pri kočenju i
servo upravljač nisu dostupni.
sa podizanjem (samo dva točka
na tlu)
Poželjno je podizati vozilo pomoću
profesionalnog alata za dizanje. Vozilo sa mehaničkim menjačem
(dizel verzija)
Za vozila opremljena mehaničkim
menjačem, potrebno je da
ručica menjača bude u ler brzini,
nepoštovanje ove pojedinosti može
dovesti do oštećenja delova za
prenošenje, kočenje i odsustva pomoći
pri kočenju pri ponovnom pokretanju
motora.
Odeljak 8, deo "Zamena točka".
Vuča vašeg vozila

193
Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016
TEHNIČKE KARAKTERISTIKE
9

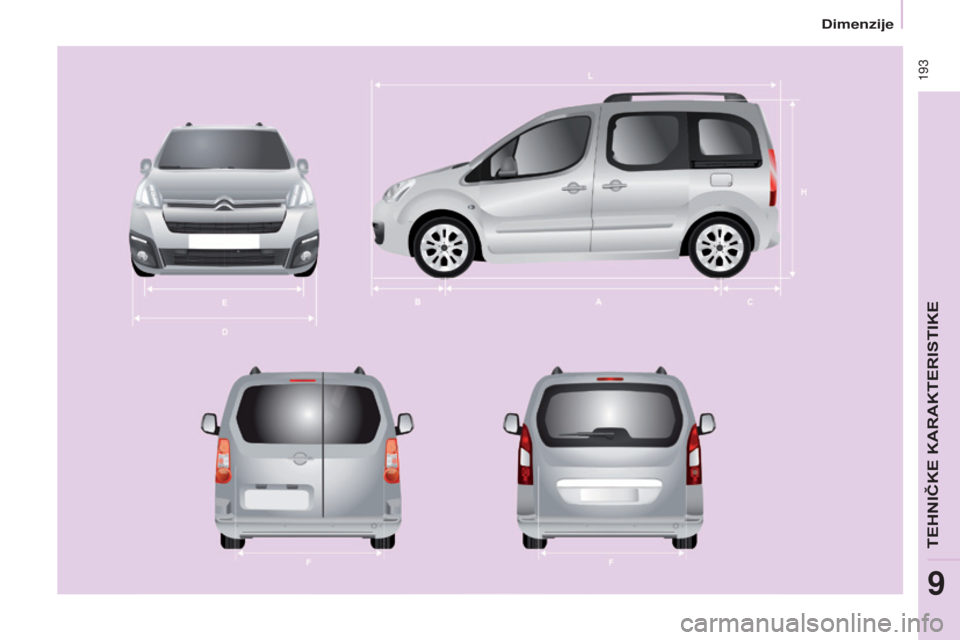

Dimenzije

194
Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016
dIMENZIJE (MM)
LUkupna dužina 4380
H Ukupna visina 1801-1862
A Međuosovinsko rastojanje 2728
B Dužina od ose prednjeg točka do kraja branika 925
C Dužina od ose zadnjeg točka do kraja branika 727
D Širina
: bez retrovizora
1810
sa retrovizorima 2112
E Širina prednjeg traga točkova 1505-1507
F Širina zadnjeg traga točkova 1554-1556
- Dužina površine za tovarenje na
sedištu Red 2
990
Red 2, sedište u sklopljenom položaju 1343
Oboreno prednje sedište 3000
Dimenzije

195
Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016
MPrag maksimalan sa pneumaticima 205/65 R15
i zadnjom garniturom 582
Dvokrilna vrata Peta vrata
Manja Veća
N Korisna visina otvora (ispod krova) 111 8
O Korisna širina 4955431582
Zadnja vrata (mm)
TEHNIČKE KARAKTERISTIKE
9
Dimenzije

196
Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016
P Korisna visina1009
Q Korisna širina 640
- Visina ispod podignutih petih vrata 1892
Bočna pregradna vrata (mm)
Dimenzije

197
Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016
KARAKTERISTIKE
MOT
ORA
Karakteristike motora (cilindar,
maksimalna snaga, maksimalan
režim, energija, emisija CO
2...) koje se
odnose na vaše vozilo su navedene u
saobraćajnoj dozvoli.
Ove vrednsoti odgovaraju
homologacijskim vrednostima na
probnom stolu, u zavisnosti od uslova
definisanih evropskim propisima
(direktiva 1999/99/CE).
Za više informacija, pogledajte
na internet sajtu marke, u tržišnoj
dokumentaciji modela. Obratite se
servisnoj mreži CITROËN ili stručnom
servisu.
MAsE I VuČNA OPTEREĆENJA
Ove vrednosti, izražene u kg, su
navedene na pločici ili nalepnici
proizvođača.
Vučna opterećenja, koja se odnose na
vozilo, su navedena u saobraćajnoj
dozvoli.
Masa u voznom stanju je jednaka
masi praznog vozila + vozač (75 kg) +
rezervoar napunjen do 90%.
Vrednosti MTRA i opterećenja prikolice
naznačene su za vrednost nadmorske
visine od najviše 1000
metara.
Vrednost pomenutog vučnog
opterećenja se mora postepeno
smanjivati za 10% na svakih
1000
metara.
Vučna masa prilikom kočenja sa
prenosom opterećenja se može
povećati, pod uslovom da se iz vozila
izvuče ravnoteža ovog tereta da ne bi
prešao MTRA. Povišene spoljašnje temperature
mogu dovesti do smanjenja
performansi vozila da bi zaštitile
motor. Kada je spoljašnja temperatura
veća od 37 °C, ograničite masu
prikolice.
Vuča pomoću vučnog vozila koje
je malo natovareno, može dovesti
do isklizavanja sa puta.
Vuča prikolice povećava zaustavni put
kočenja.
U slučaju vučnog vozila, maksimalna
dozvoljena brzina je smanjena
(poštujte važeće propise u vašoj
zemlji). Preporučena težina na strelici
odgovara dozvoljenoj težini na kugli za
vuču (uklanja se sa ili bez alata).
MTA
c : maksimalna dozvoljena masa
opterećenog vozila.
MTRA


: ukupna dozvoljena masa pri
vožnji.
Položaj pločice proizvođača
je označen u odeljku 9, deo
"Identifikacioni elementi".
U svakoj zemlji, obavezno je poštovati
vučna opterećenja koja su propisana
zakonom. Da biste se upoznali sa
mogućnošću vuče vozila i sa njegovom
ukupnom dozvoljenom masom, obratite
se servisnoj mreži CITROËN.
TEHNIČKE KARAKTERISTIKE
9
Težine

198
Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016Berlingo2VP_sr_Chap09_Caract-technique_ed02-2016
Motori / Mase kod benzinaca
5 mestaMotori MenjačiZapremina motornog
ulja sa zamenom filtera (litara) Prikolica koja
ne koči (kg) Preporučena težina
na strelici (kg)
1,6 110 ks Ručni, 5 brzina 3,25750 55
1.6 VTi 100 ks Ručni, 5 brzina 4,25600 70
1.6 VTi 120 ks Ručni, 5 brzina 4,25690 70
1,6 VTi 120 ks Euro 6 Ručni, 5 brzina
4,25600 70
1,2 PureTech
s & s
110 ks Euro 6 Ručni, 5 brzina
3,45600 70
7 mesta Motori MenjačiZapremina motornog
ulja sa zamenom filtera (litara) Prikolica koja
ne koči (kg) Preporučena težina
na strelici (kg)
1,6 110 ks Ručni, 5 brzina 3,25750 70
Težine
