Zamena sijalice
3. Pokazivači pravca
Tip B, PY21W - 21W (ćilibar)
-

Uklonite poklopac tako što ćete
izvući savitljivi jezičak.
-


Okrenite nosač sijalice za četvrt
kruga, u suprotnom smeru od
kazaljke na satu.
-


Skinite sijalicu blagim pritiskom i
okretanjem u obrnutom smeru od
kretanja kazaljke na satu.
-


Zamenite sijalicu.
-


Proverite da li ste lepo vratili na
mesto poklopac da biste obezbedili
dobro zaptivanje. 4.

s
vetla za maglu
Tip
c
, H1 - 55W
-

Uklonite tri kopče i šraf za
pričvršćivanje blatobrana, koji su
smešteni ispod branika.
-


Pomerite blatobrane na gore.
-


Isključite konektor držača sijalice
pritiskom na jezičak, koji se nalazi u
gornjem delu. -


Izvucite držač sijalice tako što ćete
uhvatiti dve kopče (gore i dole)
palcem i kažiprstom.
-


Zamenite modul (držač sijalice i
sijalica).
-


Pristupite obrnutom redosledu
operacija za zamenu modula i
branika.
BRZA POMO

184
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Bočni repetitor
Tip A, WY5W - 5W (ćilibar)
-
Pogurajte migavac ka unazad i
oslobodite ga povlačenjem napred.
-


Obratite se mreži CITROËN da
biste nabavili novi migavac koji je
potpuno ukalupljen deo.
-


Prilikom vraćanja na mesto,
pomerite migavac ka nazad, a
zatim ga vratite ka napred.
Plafonska svetla
Tip A, 12V5W - 5W
-
Otkopčajte providni deo uvlačeći
odvijač u otvore na svakoj strani
plafonskog svetla.
-


Povucite sijalicu i zamenite je.
-


Ponovo zakačite providni deo
u svoje ležište i uverite se da je
pravilno blokiran.
Napred / Pozadi
Zamena sijalice

185
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Zamena sijalice
Zadnja svetla
Ovaj postupak zahteva da se vrati ključ
koji se dobija sa alatom za zamenu
točka.Prilikom vraćanja, pazite da
dobro podesite jezičke i kabl
napajanja, da ih ne
priklještite.
Nakon zamene sijalice zadnjeg
migavca, vreme ponovnog pokretanja
je duže od 2 minuta. - Uklonite 4 jezička, zatim izvadite
držač sijalice.
-

Skinite neispravnu sijalicu blagim
pritiskom na gornji deo i okretanjem
u obrnutom smeru od kretanja
kazaljki na satu.
-


Zamenite sijalicu.
Prilikom skidanja optičkog bloka

:
-

sa petim vratima na gore, povucite
blok ka centru vozila,
-


sa dvokrilnim vratima, povucite blok
ka sebi.
Za više informacija o sijalicama,
pogledajte tabele "T

ipovi lampi".
1.
s
top / poziciona svetla
tip

B, P21/5W - 21/5W
2.

Pokazivači pravca


tip

B, PY21W - 21W (ćilibar)
3.

Svetla za

vožnju unazad
t

ip B, P21W - 21W
4.
s
vetla za maglu
tip

B, P21W - 21W
Pranje pod jakim pritiskom Kada koristite ovu vrstu pranja
za upornu prljavštinu, nemojte se
zadržavati na farovima, svetlima i
njihovim obodima kako ne biste oštetili
zaštitni lak i nepropustljive površine. Odeljak 9, deo "Zamena
točka".
-
Obeležite neispravnu sijalicu, zatim


otvorite zadnja vrata do ugla od 180°.
Odeljak 3, deo "Otvori".
-

Izvadite dva vijka za pričvršćivanje
pomoću ključa.
-


Sa spoljašnje strane, izvucite
optički blok.
-


Sve vreme držeći svetlo, isključite
električni konektor

.
BRZA POMO

186
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

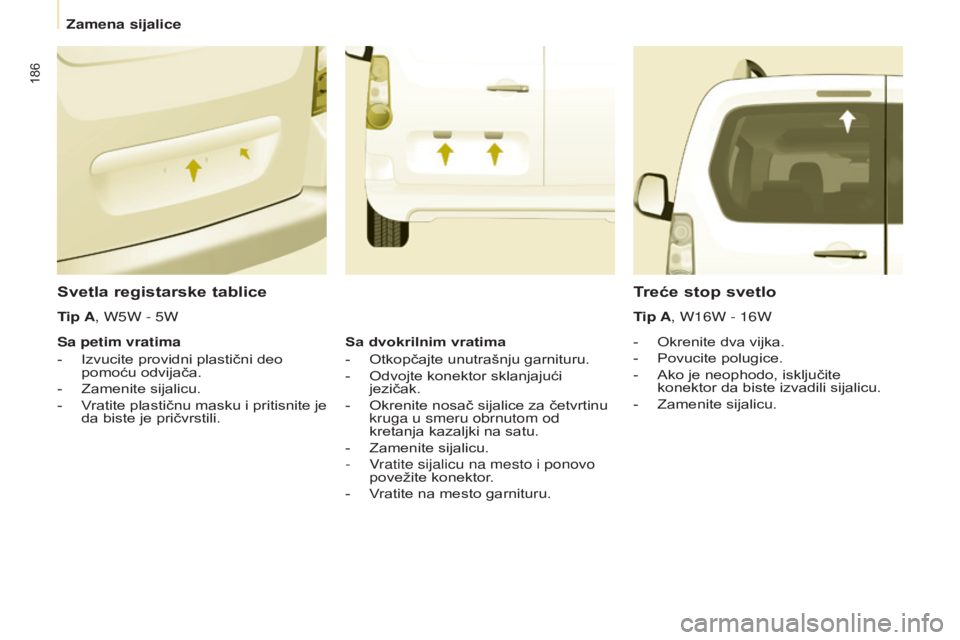

svetla registarske tablice
- Okrenite dva vijka.
-
Povucite polugice.
-


Ako je neophodo, isključite
konektor da biste izvadili sijalicu.
-


Zamenite sijalicu.
Treće stop svetlo
Tip A, W16W - 16W
Tip A, W5W - 5W
Sa petim vratima
-

Izvucite providni plastični deo
pomoću odvijača.
-


Zamenite sijalicu.
-


V

ratite plastičnu masku i pritisnite je
da biste je pričvrstili.
s

a dvokrilnim vratima
-

Otkopčajte unutrašnju garnituru.
-


Odvojte konektor sklanjajući
jezičak.
-


Okrenite nosač sijalice za četvrtinu
kruga u smeru obrnutom od
kretanja kazaljki na satu.
-


Zamenite sijalicu.
-


V

ratite sijalicu na mesto i ponovo
povežite konektor.
-

V

ratite na mesto garnituru.
Zamena sijalice

187
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Zamena osigurača
ZAMENA O s I gu RAČA
Kutije se osiguračima su smeštene :
-
u donji deo komandne table sa leve
strane (iza poklopca),
-


ispod poklopca motora (pored
akumulatora).
Navedene oznake su samo osigurači
koje korisnik može zameniti pomoću
hvataljke, koja je smeštena iza kasete
komandne table sa desne strane. Za
svaku drugu intervenciju, obratite se
servisnoj mreži CITROËN ili stručnom
servisu.
skidanje i postavljanje
osigurača
Neispravan osigurač uvek zamenite
osiguračem jednake jačine.
Namenjeno stručnim licima

: za
kompletne podatke o osiguračima
i relejima, pogledajte šeme u
"Metodama" u okviru servisne mreže.
CITROËN ne prihvata odgovornost
vezanu za troškove nastale usled
obnove vašeg vozila ili kvara nastalog
usled instaliranja pomoćne opreme
koja nije deo standardne opreme, koju
nije preporučila ovlašćena servisna
mreža CITROËN i koja nije instalirana
prema njenim uputstvima, posebno
kada zajednička potrošnja dodatnih
uređaja prelazi 10 miliampera. Pre nego što zamenite osigurač,
neophodno je saznati uzrok kvara i
otkloniti ga.
●

Koristite hvataljku.
BRZA POMO

188
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Osigurači instrument table
Otvorite poklopac da biste pristupili
osiguračima.Osigurači
F Ampera
A Namena
1 15 Zadnji brisač
2 - Slobodan
3 5 Vazdušni jastuk
4 10 Klima - uređaj, dijagnostička utičnica, komanda
retrovizora, podešavanje farova
5 30 Podizači stakala
6 30 Brave
7 5Zadnje plafonsko svetlo, čitač karte napred, krovna
pregrada
8 20Auto radio, ekran, detekcija nedovoljnog pritiska u
gumama, alarm i sirena
9 30 Utičnica 12V napred i nazad
10 15 Centralna konzola 11 15 Kontakt brava
12 15 Senzor kiše i osvetljenosti, vazdušni jastuk
13 5 Instrument tabla
14 15 Pomoć pri parkiranju, komande automatskog klima -
uređaja, komplet za slobodne ruke
15 30 Brave
16 - Slobodno
17 40Odmrzavanje zadnjeg stakla/retrovizora
Zamena osigurača

189
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Zamena osigurača
Osigurači kabine
Osigurači F Ampera
A Namena
1 - Slobodan
2 20 Grejači sedišta
3 - Slobodan
4 15 Relej preklapajućih retrovizora
5 15 Relej utičnice za rashladnu opremu
BRZA POMO

190
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Osigurači ispod poklopca motora
Nakon što ste otvorili poklopac,
otkačite i pomerite odgovarajuće
kućište kako biste pristupili
osiguračima.Osigurači
F Ampera
A Namena
1 20 Kontrola motora
2 15 Sirena
3 10 Pumpa za pranje prednjeg i zadnjeg stakla
4 - Slobodan
5 15 Organi motora
6 10 Ugaoni senzor volana, ESC
7 10Kontaktor stop, kontaktor kvačila
8 25 Starter
9 10 Motor podešavanja farova, kućište upravljanja
park
10 30 Organi motora 11 40 Slobodan
12 30 Brisač
13 40 BSI
14 30 Pumpa
15 10 Desno dugo svetlo
16 10 Levo dugo svetlo
17 15 Oboreno desno svetlo
18 15 Oboreno levo svetlo
