2017 CITROEN BERLINGO ELECTRIC Kezelési útmutató (in Hungarian)

23
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015
használat
A hosszú tárgyak könnyebb szállítása
érdekében nyitott jobb oldali
ajtószárnnyal is lehet közlekedni. A
bal oldali ajtószárny az ajtó lábánál
található sárga színű retesszel
rögzíthető csukott állapotban. A csukott
ajtószárnyat ne használja a rakomány
rögzítéséhez.
A nyitott jobb oldali ajtóval való
közlekedés kivételes esetnek számít.
Tartsa tiszteletben a biztonságos
használat szabályait, és figyelmeztető
jelzéssel hívja fel a többi vezető
figyelmét a hosszú rakományra.

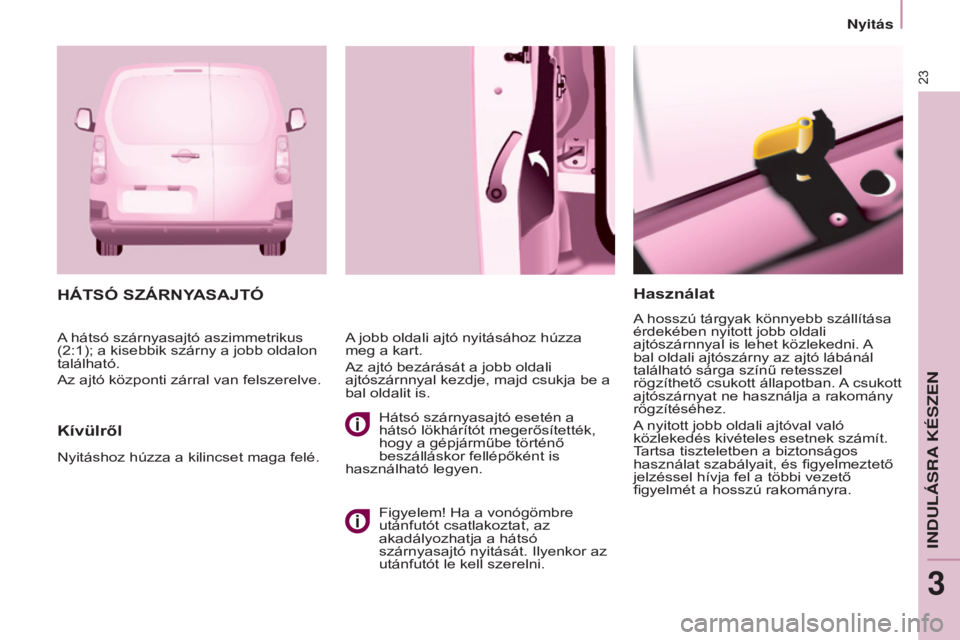

háTSó SZáRNyASA j T ó
Kívülről
A jobb oldali ajtó nyitásához húzza
meg a kart.
Az ajtó bezárását a jobb oldali
ajtószárnnyal kezdje, majd csukja be a
bal oldalit is.
Nyitáshoz húzza a kilincset maga felé. A hátsó szárnyasajtó aszimmetrikus
(2:1); a kisebbik szárny a jobb oldalon
található.
Az ajtó központi zárral van felszerelve. Hátsó szárnyasajtó esetén a
hátsó lökhárítót megerősítették,
hogy a gépjárműbe történő
beszálláskor fellépőként is
használható legyen.
Figyelem! Ha a vonógömbre
utánfutót csatlakoztat, az
akadályozhatja a hátsó
szárnyasajtó nyitását. Ilyenkor az
utánfutót le kell szerelni.
Nyit

24
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015

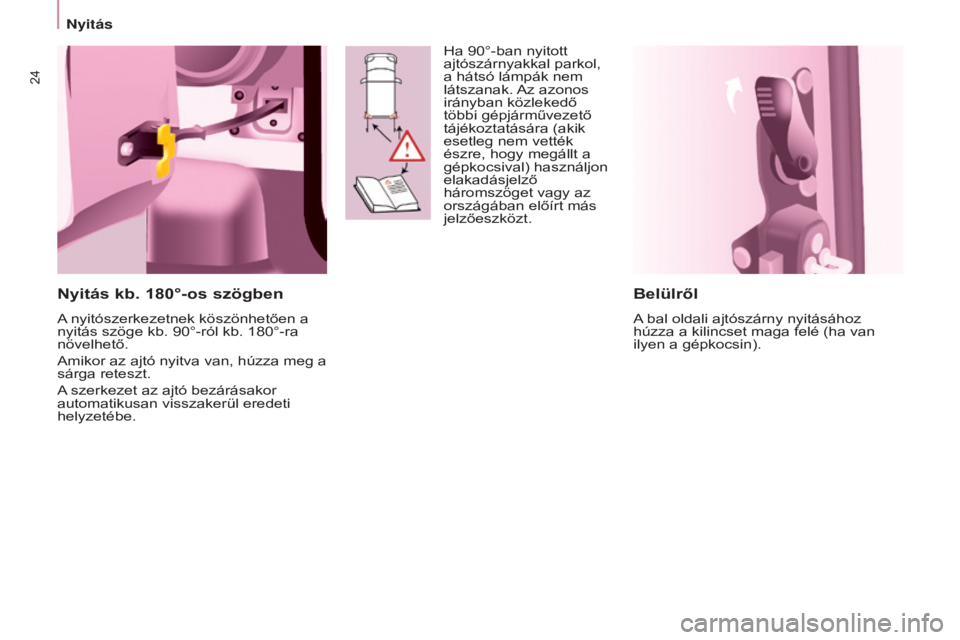

Belülről
A bal oldali ajtószárny nyitásához
húzza a kilincset maga felé (ha van
ilyen a gépkocsin).
Nyitás kb. 180°-os szögben
A nyitószerkezetnek köszönhetően a
nyitás szöge kb. 90°-ról kb. 180°-ra
növelhető.
Amikor az ajtó nyitva van, húzza meg a
sárga reteszt.
A szerkezet az ajtó bezárásakor
automatikusan visszakerül eredeti
helyzetébe. Ha 90°-ban nyitott
ajtószárnyakkal parkol,
a hátsó lámpák nem
látszanak. Az azonos
irányban közlekedő
többi gépjárművezető
tájékoztatására (akik
esetleg nem vették
észre, hogy megállt a
gépkocsival) használjon
elakadásjelző
háromszöget vagy az
országában előírt más
jelzőeszközt.
Nyit

25
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015
ZSIRáFTETŐ
Támasztórúd
A zsiráftető nyitását követően hosszú
tárgyak szállításához egy támasztórúd
áll a rendelkezésére.
Emelje meg a kart, és hajtsa le a
támasztórudat.
Egészen az ajtókeretig kísérje a
kezével.
Egyik kezével emelje meg a szállítandó
hosszú tárgyakat, a másik kezével
pedig helyezze el a támasztórudat.
A fogantyút kattanásig lenyomva
ellenőrizze a megfelelő reteszelődést,
a tárgyakat pedig szilárdan rögzítse. A hátsó lökhárítót megerősítették,
így azt fellépőként használhatja
beszálláskor.
Soha ne közlekedjen úgy, hogy a
támasztórudat előzőleg a helyére
ne tette volna.
Az oldalsó tartókat rögzítési pontként
használhatja.
-
a zsiráftető reteszeléséhez hajtsa
le a fekete csatot.
A
pontosan reteszelt zsiráftető
megfelelő szigetelést biztosít, és
kiszűri a külső zajokat.
A zsiráftető zárásához:
-

ellenőrizze a támasztórúd
megfelelő reteszelődését,
-


engedje le a zsiráftetőt,
-


a zsiráftetőt folyamatosan lefelé
nyomva fogja meg a rugó két
gyűrűjét, majd ille

ssze a horgot a
helyére,
A zsiráftető csak a szárnyasajtóval
kompatibilis.
A zsiráftető nyitásához:
-

emelje meg a csukló fekete csatját,
-


a zsiráftető lefelé nyomásával
lazítsa meg a csuklót, majd
szabadítsa ki a horgot,
-

emelje meg a zsiráftetőt,
-

a zsiráftető tartórudakkal történő
rögzítéséhez emelje az ellenállási
ponton túlra.
Soha ne közlekedjen úgy

, hogy a
tartórudakat nem tette a helyére. Soha ne rögzítse a rakományt a
zsiráftetőhöz.
A hátsó ajtók csak akkor reteszelődnek, ha a
helyére tette a támasztórudat.
Ha a zsiráftető nyitva van, a korlátozott
magasságú átkelőhelyeken óvatosan
hajtson át.
Soha ne támasszon semmit közvetlenül a
hátsó ajtókra.
Tartsa tiszteletben a vonatkozó biztonsági
előírásokat, és hívja fel a forgalom többi
résztvevőjének figyelmét a megszokottól
eltérő méretű rakományra.
A zsiráftetőt csak kis távolságokon használja.
Nyit

26
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015
CSOMAgTÉRAjTó
Nyitása
Belülről
(vésznyitó)
A központi kireteszelés
meghibásodása esetén lehetővé teszi
a hátsó ajtó belülről történő nyitását.
Illesszen egy kis méretű csavarhúzót a
csomagtérajtó és a padlólemez közötti
mélyedésbe. A zár kireteszeléséhez
mozdítsa balra a kallantyút, majd
nyomja meg az ajtót.
Kívülről
A reteszelés és kireteszelés a
távirányítóval történik.
Nyitáshoz használja a díszítőelem alatt
található vezérlőt, majd emelje meg a
csomagtérajtót.
A felnyitott ajtó lehajtását egy fogantyú
könnyíti meg.
Lezáráskor kísérje az ajtó mozgását
az egyensúlyi helyzet eléréséig,
majd lökje meg, hogy tökéletesen
bezáródjon.
Nyit

27
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015
A reteszelt ajtókkal való
közlekedés vészhelyzetben
megnehezítheti a segítségére
sietők bejutását az utastérbe.
KÖZpONTI RETESZELÉS
Kabin és rakodótér
Rakodótér
Reteszelés menet közben
Elindulást követően, ha a gépjármű
sebessége eléri a kb. 10 km/h-t, a
rendszer reteszeli az ajtókat. Ilyenkor
a központi zár jellegzetes hangját
hallja. A műszerfal közepén található
kapcsoló jelzőlámpája kigyullad.
Útközben bármely ajtó nyitása
a gépjármű teljes kireteszelését
eredményezi.
Behatolás elleni védelem
A gomb egyszeri
megnyomása az első és
hátsó (már csukott) ajtók
reteszelését teszi lehetővé.
A gomb másodszori
megnyomása a gépjármű központi
kireteszelését teszi lehetővé.
Ha a gépjármű a kulcs vagy a
távirányító segítségével kívülről lett
reteszelve, a kapcsoló nem működik. A funkció be- és kikapcsolása
A funkció be- vagy
kikapcsolásához ráadott
gyújtásnál nyomja meg
hosszan ezt a gombot.
Nyitásvisszajelzés Ha a visszajelzés kigyullad,
ellenőrizze, hogy a
gépjármű valamennyi ajtaja
megfelelően lett-e bezárva.
A gomb megnyomása a hátsó
ajtóknak a kabintól független
reteszelését és kireteszelését
teszi lehetővé.
Az ajtók belülről mindig nyithatók.
A kapcsoló jelzőlámpája:
-

villo

g, ha az ajtók reteszelése álló
helyzetben, álló motornál történik,
-

kigyullad, ha az ajtók reteszelése a
gyújtás ráadását követően történik.
Nyit

28
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015BERLINGO-2-vU_HU_CHAp03_pRET -A-pARTIR_ED01-2015
MŰSZERCSOpORT
Műszerlapok
1. Kilométer-/mérföldszámláló
2.
Kijelző
3.


Üzemanyagszint, a hűtőfolyadék
hőmérséklete
4.


Fordulatszámláló
5.


Napi kilométer-számláló/
karbantartásjelző nullázása
6.


Műszerfal világításszabályozója
Kijelzők
1. szintű
2. szintű
érintőképernyővel
Képernyők
Az információk a gépjármű
felszereltségi szintjétől függően
különböző formában jelennek meg a
kijelzőkön.
Vezetőhely

29
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015BERLINGO-2-vU_HU_CHAp03_pRET -A-pARTIR_ED01-2015
Középkonzol képernyővel
Műszercsoport képernyő nélkül
-
Fordítsa balra: a 24
vagy 12 órás
időformátum jelenik meg.
-

A
24 vagy 12 órás időformátum
kiválasztásához fordítsa jobbra.
-

A
pontos idő beállításának
befejezéséhez fordítsa balra.
Ha kb. 30
másodpercig nem kezd
semmilyen műveletbe, a kijelző
visszatér az alapkijelzéshez.
pONTOS IDŐ BEáLLíTáSA
Középkonzol

képernyő nélkül
Az óra beállításához a
műszercsoport bal oldali
gombját használja. A kijelzés/pontos idő
váltakozása modelltől
(változattól) függően
változhat. A dátumbeállítás
kizárólag akkor hozzáférhető,
ha az adott modellváltozat
rendelkezik teljes betűs
dátumkijelzéssel.
-

Fordítsa balra: a percek villo
gni
kezdenek.
-

A

percek előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot).
-

Fordítsa balra: az órák villo
gni
kezdenek.
-

Az órák előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot).
INDULÁSRA KÉSZEN
3
Vezetőhely

30
BERLINGO-2-vU_HU_CHAp03_pRET-A-pARTIR_ED01-2015BERLINGO-2-vU_HU_CHAp03_pRET -A-pARTIR_ED01-2015
„Cˮ képernyő
Nyomja meg a MENU
(MENÜ) gombot.
A nyilak segítségével válassza
ki a
p
ERSONALISATION -
CONFIGURATION
(SZEMÉLYES BEÁLLÍTÁSOK -
KONFIGURÁLÁS) funkciót.
A kiválasztás jóváhagyásához
nyomja meg a gombot. A nyilak segítségével
válassza ki a DIS
p
LAY
CONFIGURATION (KIJELZŐ
KONFIGURÁLÁSA) funkciót.
A kiválasztás jóváhagyásához
nyomja meg a gombot.
A nyilak segítségével
válassza ki a SET DATE AND
TIME (DÁTUM ÉS PONTOS
IDŐ BEÁLLÍTÁSA) funkciót. A kiválasztás jóváhagyásához
nyomja meg a gombot.
Egyenként állítsa be
a paramétereket, és
választását az OK billentyű
megnyomásával hagyja jóvá.
Ezt követően válassza ki az
OK fület a képernyőn, és
hagyja jóvá.
Vezetőhely
