2017 CITROEN BERLINGO ELECTRIC Kezelési útmutató (in Hungarian)

87
Berlingo-2-VU_hu_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hu_Chap04_Ergonomie_ed01-2015
Az elektromos működtetésű
külső visszapillantó tükrök
beállítása
vISSZA

p
ILLANTÓ

T
ü
KRÖKA
kézi működtetésű külső
visszapillantó tükrök beállítása
Mozgassa a beállítókart a négy irányba
a kívánt helyzet beállításához.
Parkoláskor a külső visszapillantó
tükrök kézzel behajthatók.
A tükrök nem rendelkeznek
automatikus jégmentesítéssel. -
Az adott visszapilla ntó tükör
kiválasztásához állítsa a kapcsolót
jobbra vagy balra.
-

Beállításhoz mozgassa a kapcsolót
a négy irányba.
-


Állítsa vissza a kapcsolót középső
helyzetbe.
ERGON

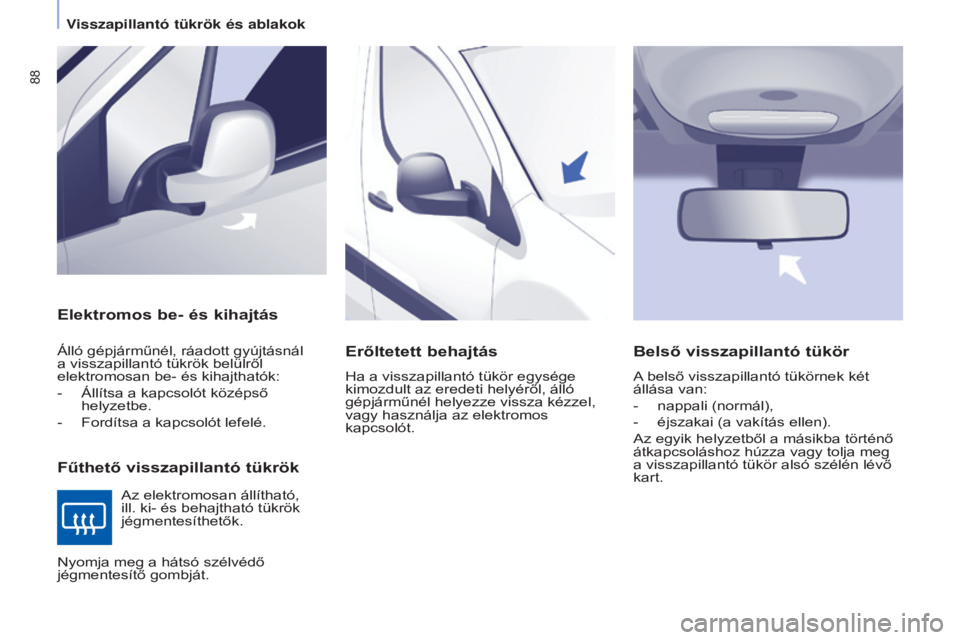

88
Berlingo-2-VU_hu_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hu_Chap04_Ergonomie_ed01-2015
Elektromos be- és kihajtás
Fűthető visszapillantó tükrök
Álló gépjárműnél, ráadott gyújtásnál
a visszapillantó tükrök belülről
elektromosan be- és kihajthatók:
-
Állítsa a kapcsolót középső
helyzetbe.
-


Fordítsa a kapcsolót lefelé.
Az elektromosan állítható,
ill. ki- és behajtható tükrök
jégmentesíthetők.
Erőltetett behajtás
Ha a visszapillantó tükör egysége
kimozdult az eredeti helyéről, álló
gépjárműnél helyezze vissza kézzel,
vagy használja az elektromos
kapcsolót.
Belső visszapillantó tükör
A belső visszapillantó tükörnek két
állása van:
-
nappali (normál),
-


éjszakai (a vakítás ellen).
Az egyik helyzetből a másikba történő
átkapcsoláshoz húzza vagy tolja meg
a visszapilla

ntó tükör alsó szélén lévő
kart.
Nyomja meg a hátsó szélvédő
jégmentesítő gombját.
Visszapillant

89
Berlingo-2-VU_hu_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hu_Chap04_Ergonomie_ed01-2015
ELEKTROMOS ABLAKEMELŐK
Becsípődésgátló
Az emelkedés közben akadályba
ütköző ablak megáll és részlegesen
visszaereszkedik. Az ablakemelők elektromos funkciói
kikapcsolnak:
-
kb. 45
másodperccel a gyújtás
levételét követően,
-
ráadott gyújtásnál az egyik első ajtó
kinyitását követően.Kézi üzemmód
Nyomja vagy húzza meg a kapcsolót
anélkül, hogy túllépné az ellenállási
pontot.
Ha elengedi a kapcsolót, az ablak
mozgása megáll. Ez az üzemmód csak bizonyos
felszereltségi szinteken áll
rendelkezésre. Megléte esetén
ez a szimbólum látható a
megfelelő kapcsolón.
1.
V
ezetőoldalon
2.
Utasoldalon
Újrainicializálás
Az akkumulátor lekötését követően
vagy meghibásodás esetén a
becsípődésgátló funkciót újra kell
inicializálni.
Megfelelő használat
Az ablakemelők működtetése közben
történt becsípődés esetén fordítsa
meg az ablak mozgási irányát. Ehhez
nyomja meg az adott kapcsolót.
Ha a vezető kezeli az ablakemelő-
kapcsolókat, mindig meg kell
győződnie arról, hogy az ablakok
megfelelő záródását senki sem
akadályozza.
A vezetőnek ellenőriznie kell, hogy
utasai megfelelő módon használják-e
az ablakemelőket.
Az ablakok mozgatása közben
fordítson fokozott figyelmet a
gépjárműben tartózkodó gyermekekre.
Az elektromos ablakemelő nyitás/
zárás kapcsolójának rövid időn belül
történő többszöri használatát követően
egy olyan védelmi mechanizmus lép
működésbe, amely csak az ablak
bezárását teszi lehetővé. A zárást
követően várjon kb. 40
percet.
Ezt követően a kapcsoló ismét
működőképes. Engedje le teljesen az ablakot, majd
csukja be: az ablak szakaszosan,
minden gombnyomásra néhány
centiméternyit fog emelkedni. Ismételje
a művéletet az ablak teljes záródásáig.
A teljes záródást követően legalább
egy másodpercig tartsa lenyomva a
kapcsolót.
A műveletek ideje alatt a
becsípődésgátló nem működik.
Két üzemmód közül választhat:
Automatikus üzemmód
Nyomja vagy húzza meg a kapcsolót
az ellenállási ponton túlra.
A gomb elengedését követően az
ablak teljesen kinyílik vagy becsukódik.
A gomb ismételt megnyomása
megállítja az ablak mozgását.
ERGON

90
BERLINGO-2-vU_HU_CHAp05_SECURITE_ED01-2015
ELAKADáSjELZŐ
Kü
RT
Nyomja meg a kormánykerék közepét.
RögZíTŐFÉK
Behúzás
A gépjármű rögzítéséhez húzza be a
rögzítőféket.
A gépjármű elhagyása előtt ellenőrizze, hogy
a rögzítőfék megfelelően be van-e húzva.
Csak akkor húzza be a rögzítőféket,
ha a gépjármű álló helyzetben van.
Ha rendkívüli esetben szükség van a
rögzítőfék menet közbeni használatára,
mérsékelt erővel húzza be, hogy ne
blokkoljanak a hátsó kerekek (az autó
kifarolhat).Az irányjelző lámpák egyidejű
működtetéséhez nyomja meg ezt a gombot.
Levett gyújtásnál is működik.
Csak vészhelyzetben, kényszerű
megállás vagy szokatlan feltételek
mellett történő közlekedés esetén
használja. Lejtőn történő parkoláskor fordítsa
a kerekeket a járdaszegély felé, és
húzza be a rögzítőféket.
A gépjármű leállítását követően
felesleges sebességbe kapcsolnia
(főleg megrakodott gépjármű esetén).A behúzva maradt
vagy nem megfelelően
kiengedett rögzítőfékre a
műszercsoporton kigyulladó
visszajelzés figyelmeztet.
Elakadásjelzők automatikus
bekapcsolása
Hirtelen fékezéskor a lassulási
erőtől függően az elakadásjelzők
automatikusan bekapcsolnak. Az
első gyorsuláskor automatikusan
kikapcsolnak.
A műszerfalon lévő gomb
megnyomásával kikapcsolhatók.Kiengedés
A rögzítőfék karjának lehajtásához
húzza felfelé a kart, és nyomja be a
gombot.
Bizons

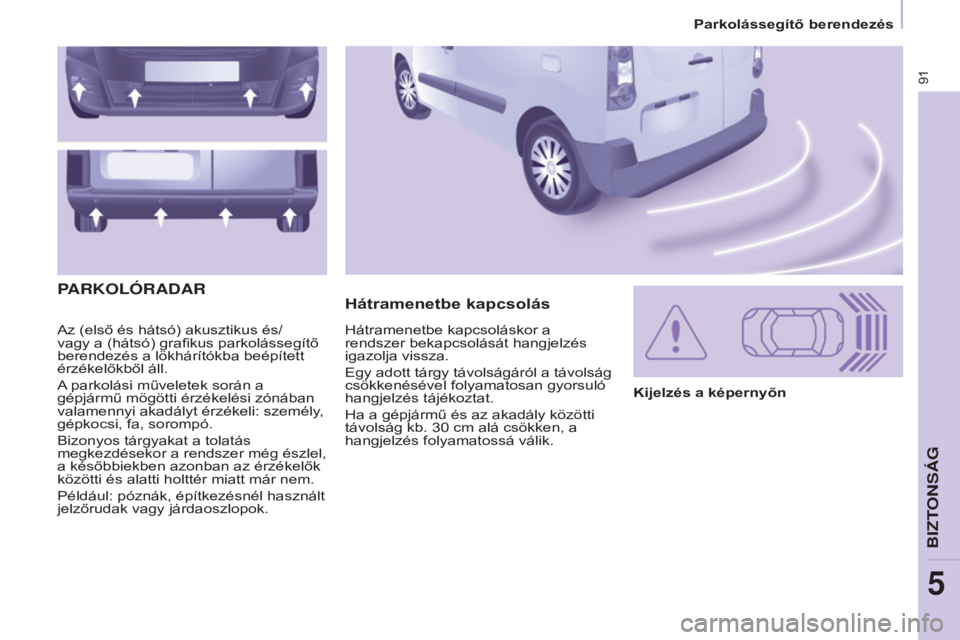

91
BERLINGO-2-vU_HU_CHAp05_SECURITE_ED01-2015
Az (első és hátsó) akusztikus és/
vagy a (hátsó) grafikus parkolássegítő
berendezés a lökhárítókba beépített
érzékelőkből áll.
A parkolási műveletek során a
gépjármű mögötti érzékelési zónában
valamennyi akadályt érzékeli: személy,
gépkocsi, fa, sorompó.
Bizonyos tárgyakat a tolatás
megkezdésekor a rendszer még észlel,
a későbbiekben azonban az érzékelők
közötti és alatti holttér miatt már nem.
Például: póznák, építkezésnél használt
jelzőrudak vagy járdaoszlopok.
hátramenetbe kapcsolásp
ARKOLÓRADAR
Kijelzés a képernyőn
Hátramenetbe kapcsoláskor a
rendszer bekapcsolását hangjelzés
igazolja vissza.
Egy adott tárgy távolságáról a távolság
csökkenésével folyamatosan gyorsuló
hangjelzés tájékoztat.
Ha a gépjármű és az akadály közötti
távolság kb. 30

cm alá csökken, a
hangjelzés folyamatossá válik.
Parkolássegítő berendezés
BIZTONSÁG
5

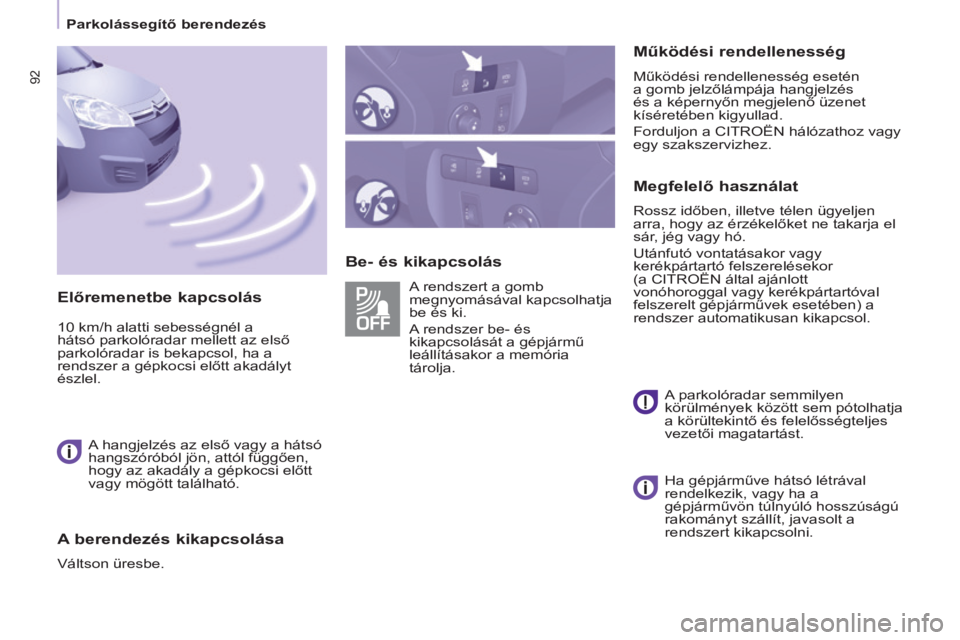

92
BERLINGO-2-vU_HU_CHAp05_SECURITE_ED01-2015
Be- és kikapcsolásMűködési rendellenesség
Működési rendellenesség esetén
a gomb jelzőlámpája hangjelzés
és a képernyőn megjelenő üzenet
kíséretében kigyullad.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Megfelelő használat
Rossz időben, illetve télen ügyeljen
arra, hogy az érzékelőket ne takarja el
sár, jég vagy hó.
Utánfutó vontatásakor vagy
kerékpártartó felszerelésekor
(a CITROËN által ajánlott
vonóhoroggal vagy kerékpártartóval
felszerelt gépjárművek esetében) a
rendszer automatikusan kikapcsol.
A rendszert a gomb
megnyomásával kapcsolhatja
be és ki.
A rendszer be- és
kikapcsolását a gépjármű
leállításakor a memória
tárolja.
A parkolóradar semmilyen
körülmények között sem pótolhatja
a körültekintő és felelősségteljes
vezetői magatartást.
Előremenetbe kapcsolás
10 km/h alatti sebességnél a
hátsó parkolóradar mellett az első
parkolóradar is bekapcsol, ha a
rendszer a gépkocsi előtt akadályt
észlel.
A
hangjelzés az első vagy a hátsó
hangszóróból jön, attól függően,
hogy az akadály a gépkocsi előtt
vagy mögött található.
A berendezés kikapcsolása
Váltson üresbe. Ha gépjárműve hátsó létrával
rendelkezik, vagy ha a
gépjárművön túlnyúló hosszúságú
rakományt szállít, javasolt a
rendszert kikapcsolni.
Parkolássegítő berendezés

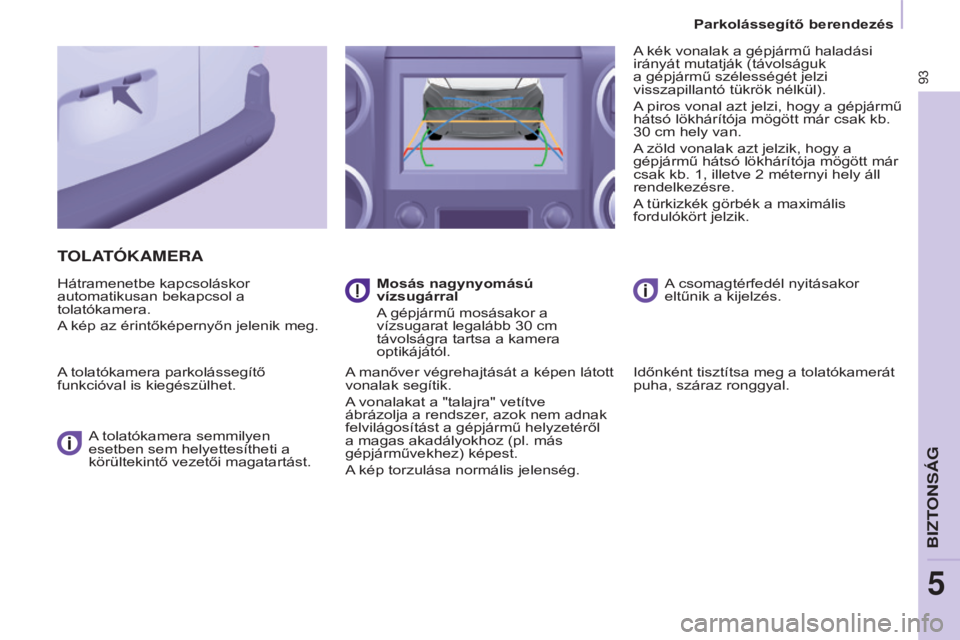

93
BERLINGO-2-vU_HU_CHAp05_SECURITE_ED01-2015
TOLATÓKAMERA
Hátramenetbe kapcsoláskor
automatikusan bekapcsol a
tolatókamera.
A kép az érintőképernyőn jelenik meg.
A tolatókamera parkolássegítő
funkcióval is kiegészülhet.A tolatókamera semmilyen
esetben sem helyettesítheti a
körültekintő vezetői magatartást. Mosás nagynyomású
vízsugárral
A

gépjármű mosásakor a
vízsugarat legalább 30
cm
távolságra tartsa a kamera
optikájától.
A manőver végrehajtását a képen látott
vonalak segítik.
A vonalakat a "talajra" vetítve
ábrázolja a rendszer, azok nem adnak
felvilágosítást a gépjármű helyzetéről
a magas akadályokhoz (pl. más
gépjárművekhez) képest.
A kép torzulása normális jelenség. A kék vonalak a gépjármű haladási
irányát mutatják (távolságuk
a gépjármű szélességét jelzi
visszapillantó tükrök nélkül).
A piros vonal azt jelzi, hogy a gépjármű
hátsó lökhárítója mögött már csak kb.
30
cm hely van.
A zöld vonalak azt jelzik, hogy a
gépjármű hátsó lökhárítója mögött már
csak kb. 1, illetve 2 méternyi hely áll
rendelkezésre.
A türkizkék görbék a maximális
fordulókört jelzik.
A csomagtérfedél nyitásakor
eltűnik a kijelzés.
Időnként tisztítsa meg a tolatókamerát
puha, száraz ronggyal.
Parkolássegítő berendezés
BIZTONSÁG
5

ABS
ABS

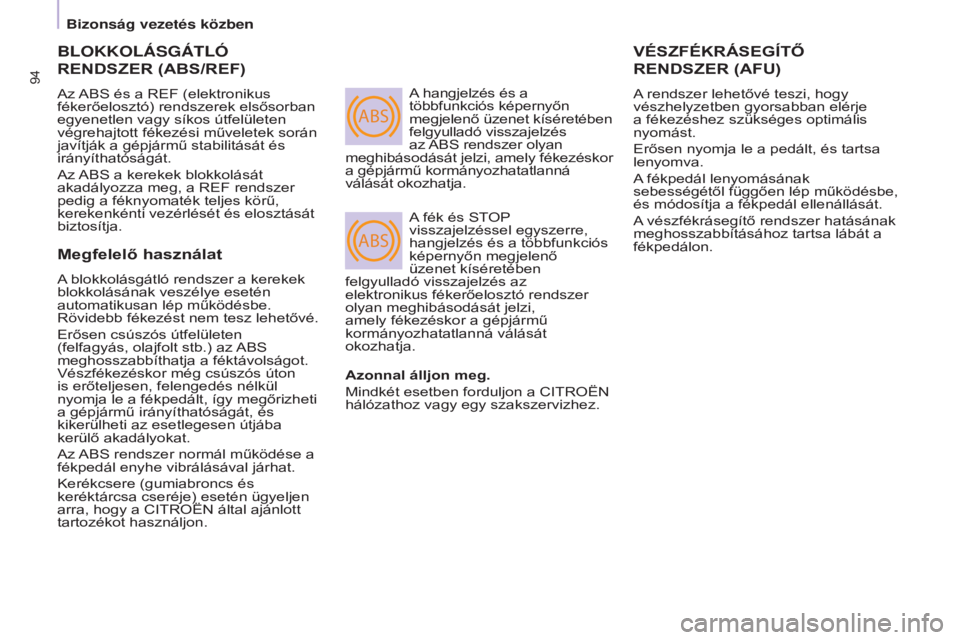

94
BERLINGO-2-vU_HU_CHAp05_SECURITE_ED01-2015
BLOKKOLÁSGÁTLÓ
RENDSZER
(ABS/REF)
Az ABS és a REF (elektronikus
fékerőelosztó) rendszerek elsősorban
egyenetlen vagy síkos útfelületen
végrehajtott fékezési műveletek során
javítják a gépjármű stabilitását és
irányíthatóságát.
Az ABS a kerekek blokkolását
akadályozza meg, a REF rendszer
pedig a féknyomaték teljes körű,
kerekenkénti vezérlését és elosztását
biztosítja. A hangjelzés és a
többfunkciós képernyőn
megjelenő üzenet kíséretében
felgyulladó visszajelzés
az ABS rendszer olyan
meghibásodását jelzi, amely fékezéskor
a gépjármű kormányozhatatlanná
válását okozhatja.
A fék és STOP
visszajelzéssel egyszerre,
hangjelzés és a többfunkciós
képernyőn megjelenő
üzenet kíséretében
felgyulladó visszajelzés az
elektronikus fékerőelosztó rendszer
olyan meghibásodását jelzi,
amely fékezéskor a gépjármű
kormányozhatatlanná válását
okozhatja.
VÉSZFÉKRáSEgíTŐ
RENDSZER

(AFU)
A rendszer lehetővé teszi, hogy
vészhelyzetben gyorsabban elérje
a fékezéshez szükséges optimális
nyomást.
Erősen nyomja le a pedált, és tartsa
lenyomva.
A fékpedál lenyomásának
sebességétől függően lép működésbe,
és módosítja a fékpedál ellenállását.
A vészfékrásegítő rendszer hatásának
meghosszabbításához tartsa lábát a
fékpedálon.
Megfelelő használat
A blokkolásgátló rendszer a kerekek
blokkolásának veszélye esetén
automatikusan lép működésbe.
Rövidebb fékezést nem tesz lehetővé.
Erősen csúszós útfelületen
(felfagyás, olajfolt stb.) az ABS
meghosszabbíthatja a féktávolságot.
Vészfékezéskor még csúszós úton
is erőteljesen, felengedés nélkül
nyomja le a fékpedált, így megőrizheti
a gépjármű irányíthatóságát, és
kikerülheti az esetlegesen útjába
kerülő akadályokat.
Az ABS rendszer normál működése a
fékpedál enyhe vibrálásával járhat.
Kerékcsere (gumiabroncs és
keréktárcsa cseréje) esetén ügyeljen
arra, hogy a CITROËN által ajánlott
tartozékot használjon. Azonnal álljon meg.
Mindkét esetben forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Bizons
