2017 CITROEN BERLINGO ELECTRIC Kezelési útmutató (in Hungarian)

143
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015
3. pótkerék
- Akassza le a kosarat a horogról, és
helyezze a pótkereket a cserélendő
kerék mellé.
-
A
kerékkulcs segítségével addig
lazítsa a csavart, amíg a kosár
teljesen le nem ereszkedik.
-
A
pótkerékhez való hozzáféréshez
nyissa ki a hátsó ajtókat.
GYORSSEGÉLY
8
Kerékcsere

144
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

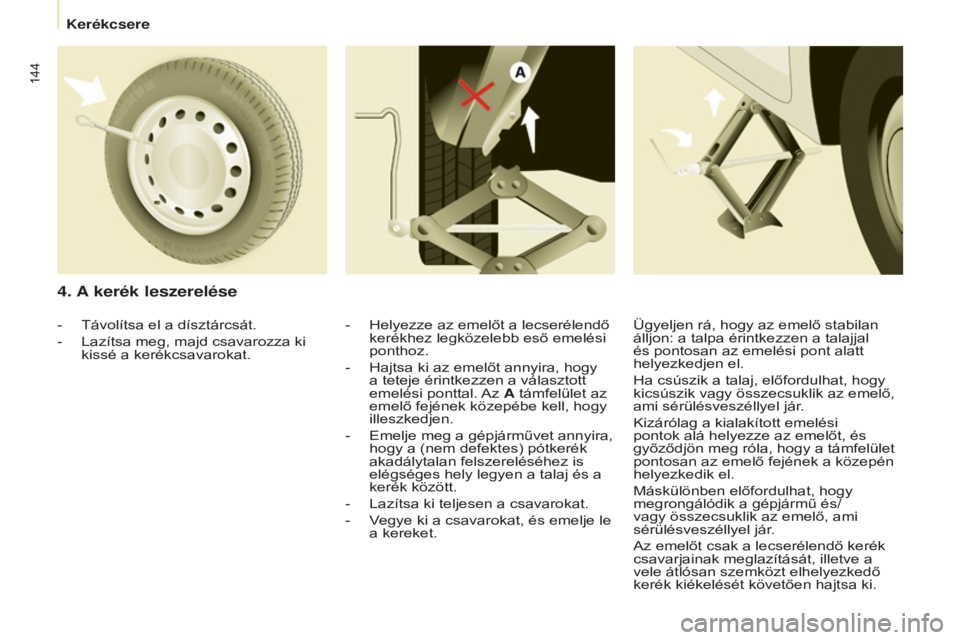

4. A kerék leszerelése
- Helyezze az emelőt a lecserélendő
kerékhez legközelebb eső emelési
ponthoz.
-

Hajtsa ki az emelőt annyira, hogy
a teteje érintkezzen a választott
emelési ponttal.

Az A támfelület az
emelő fejének közepébe kell, hogy
illeszkedjen.
-

Emelje meg a gépjárművet annyira,
hogy a (nem defektes) pótkerék
akadálytalan felszereléséhez is
elégséges hely legyen a talaj és a
kerék között.
-


Lazítsa ki teljesen a csavarokat.
-


V
egye ki a csavarokat, és emelje le
a kereket.
-
Távolítsa el a dísztárcsát.
-

Lazítsa meg, majd csavarozza ki
kissé a kerékcsavarokat. Ügyeljen rá, hogy az emelő stabilan
álljo

n: a talpa érintkezzen a talajjal
és pontosan az emelési pont alatt
helyezkedjen el.
Ha csúszik a talaj, előfordulhat, hogy
kicsúszik vagy összecsuklik az emelő,
ami sérülésveszéllyel jár.
Kizárólag a kialakított emelési
pontok alá helyezze az emelőt, és
győződjön meg róla, hogy a támfelület
pontosan az emelő fejének a közepén
helyezkedik el.
Máskülönben előfordulhat, hogy
megrongálódik a gépjármű és/
vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.
Az emelőt csak a lecserélendő kerék
csavarjainak meglazítását, illetve a
vele átlósan szemközt elhelyezkedő
kerék kiékelését követően hajtsa ki.
Kerékcsere

145
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

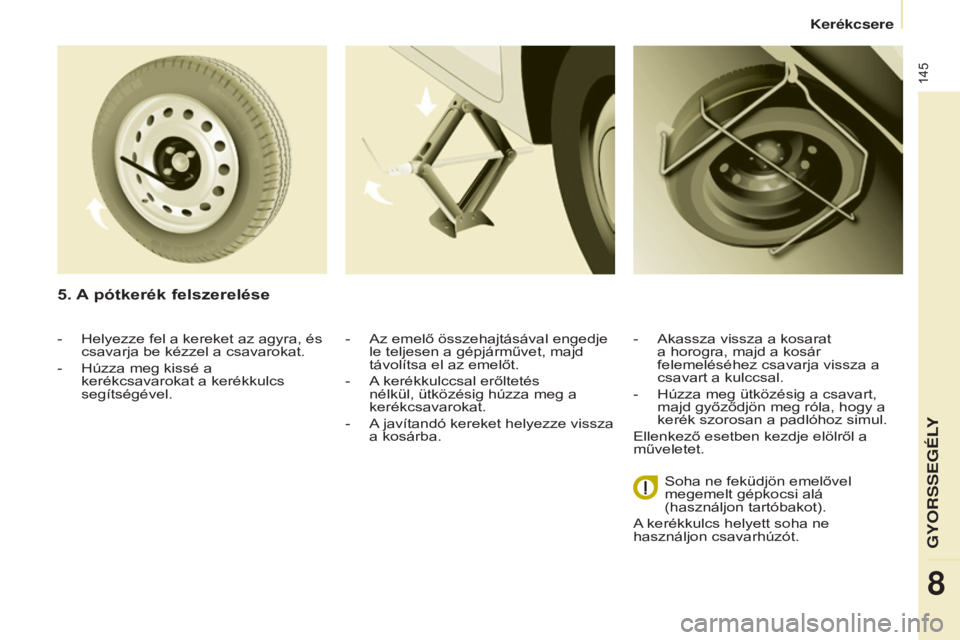

5. A pótkerék felszerelése
- Az emelő összehajtásával engedje
le teljesen a gépjárművet, majd
távolítsa el az emelőt.
-

A
kerékkulccsal erőltetés
nélkül, ütközésig húzza meg a
kerékcsavarokat.
-

A
javítandó kereket helyezze vissza
a kosárba. -
Akassza vissza a kosarat
a horogra, majd a kosár
felemeléséhez csavarja vissza a
csavart a kulccsal.
-

Húzza meg ütközésig a csavart,
majd győződjön meg róla, hogy a
kerék szorosan a padlóhoz simul.
Ellenkező esetben kezdje elölről a
műveletet.
-

Helyezze fel a kereket az agyra, és
csavarja be kézzel a csavarokat.
-

Húzza meg kissé a
kerékcsavarokat a kerékkulcs
segítségével.
Soha ne feküdjön emelővel
megemelt gépkocsi alá
(használjon tartóbakot).
A

kerékkulcs helyett soha ne
használjon csavarhúzót.
GYORSSEG\311L
8
Ker\351kcsere

146
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

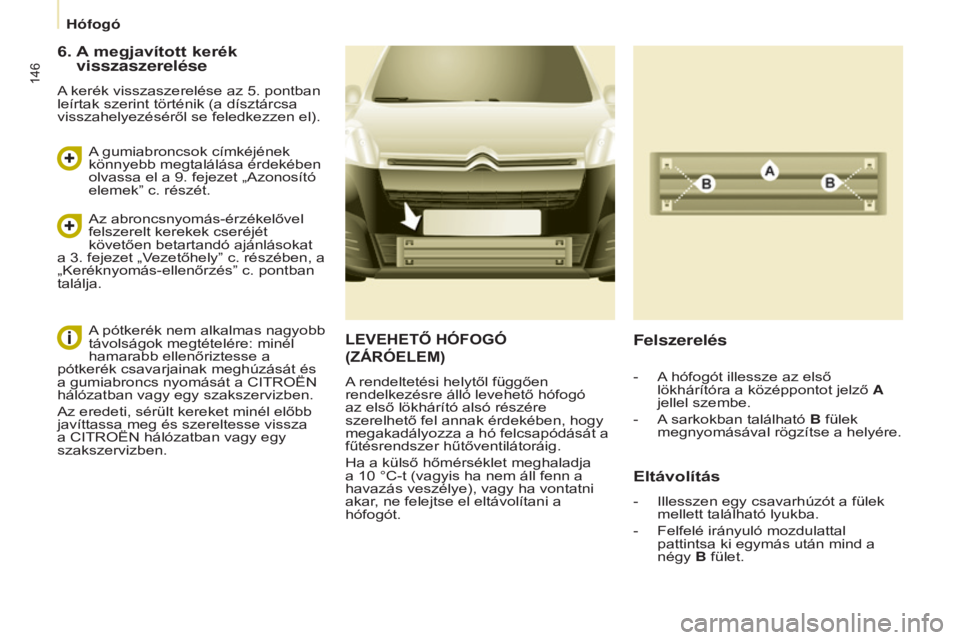

LEVEhETŐ hóFOgó
( Z á R ó ELEM )
A rendeltetési helytől függően
rendelkezésre álló levehető hófogó
az első lökhárító alsó részére
szerelhető fel annak érdekében, hogy
megakadályozza a hó felcsapódását a
fűtésrendszer hűtőventilátoráig.
Ha a külső hőmérséklet meghaladja
a 10
°C-t (vagyis ha nem áll fenn a
havazás veszélye), vagy ha vontatni
akar, ne felejtse el eltávolítani a
hófogót.
Felszerelés
Eltávolítás
- Illesszen egy csavarhúzót a fülek
mellett található lyukba.
-

Felfelé irányuló mozdulattal
pattintsa ki egymás után mind a
négy

B fület.
-

A
hófogót illessze az első
lökhárítóra a középpontot jelző A
jellel szembe.
-
A
sarkokban található B fülek
megnyomásával rögzítse a helyére.
6. A megjavított kerék visszaszerelése
A kerék visszaszerelése az 5. pontban
leírtak szerint történik (a dísztárcsa
visszahelyezéséről se feledkezzen el).
A

gumiabroncsok címkéjének
könnyebb megtalálása érdekében
olvassa el a 9. fejezet „Azonosító
elemekˮ c. részét.
Az abroncsnyomás-érzékelővel
felszerelt kerekek cseréjét
követően betartandó ajánlásokat
a 3. fejezet „Vezetőhelyˮ c. részében, a
„Keréknyomás-ellenőrzésˮ c. pontban
találja.
A pótkerék nem alkalmas nagyobb
távolságok megtételére: minél
hamarabb ellenőriztesse a
pótkerék csavarjainak meghúzását és
a gumiabroncs nyomását a CITROËN
hálózatban vagy egy szakszervizben.
Az eredeti, sérült kereket minél előbb
javíttassa meg és szereltesse vissza
a CITROËN hálózatban vagy egy
szakszervizben.
Hófogó

147
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

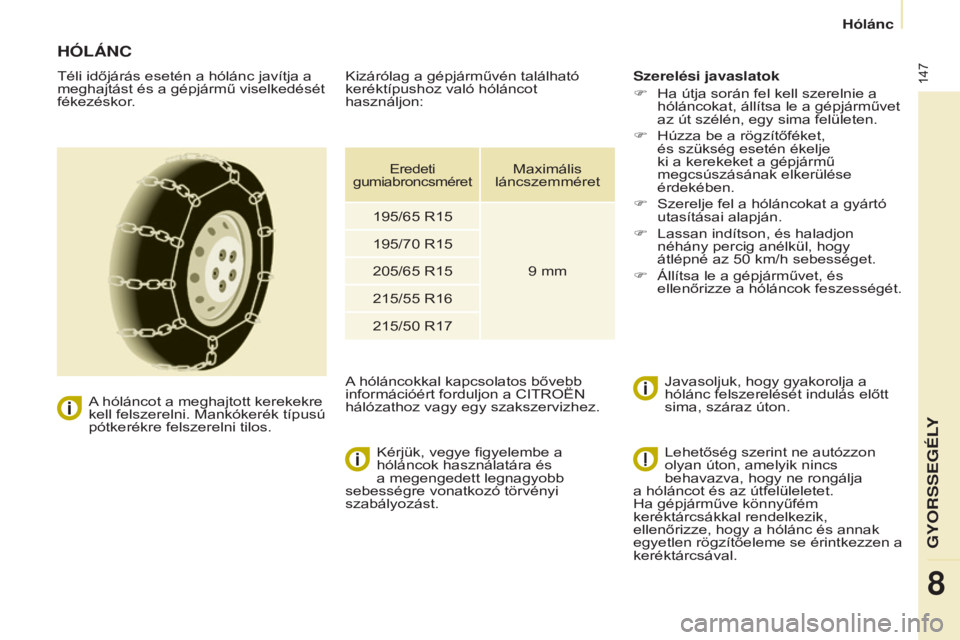

HÓLÁNC
Téli időjárás esetén a hólánc javítja a
meghajtást és a gépjármű viselkedését
fékezéskor.A hóláncot a meghajtott kerekekre
kell felszerelni. Mankókerék típusú
pótkerékre felszerelni tilos. Kérjük, vegye figyelembe a
hóláncok használatára és
a megengedett legnagyobb
sebességre vonatkozó törvényi
szabályozást. Szerelési javaslatok
F

Ha útja során fel kell szerelnie a
hóláncokat, állítsa le a gépjárművet
az út szélén, egy sima felületen.
F


Húzza be a rögzítőféket,
és szükség esetén ékelje
ki a kerekeket a gépjármű
megcsúszásának elkerülése
érdekében.
F


Szerelje fel a hóláncokat a gyártó
utasításai alapján.
F


Lassan indítson, és haladjon
néhány percig anélkül, hogy
átlépné az 50

km/h sebességet.
F

Állítsa le a gépjárművet, és
ellenőrizze a hóláncok feszességét.Javasoljuk, hogy gyakorolja a
hólánc felszerelését indulás előtt
sima, száraz úton.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot
használjon:
A

hóláncokkal kapcsolatos bővebb
információért forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Eredeti
gumiabroncsméretMaximális
láncszemméret
195/65

R15
9
mm
195/70

R15
205/65

R15
215/55

R16
215/50

R17 Lehetőség szerint ne autózzon
olyan úton, amelyik nincs
behavazva, hogy ne rongálja
a hóláncot és az útfelüleletet.
Ha gépjárműve könnyűfém
keréktárcsákkal rendelkezik,
ellenőrizze, hogy a hólánc és annak
egyetlen rögzítőeleme se érintkezzen a
keréktárcsával.
GYORSSEGÉLY
8
Hól

148
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

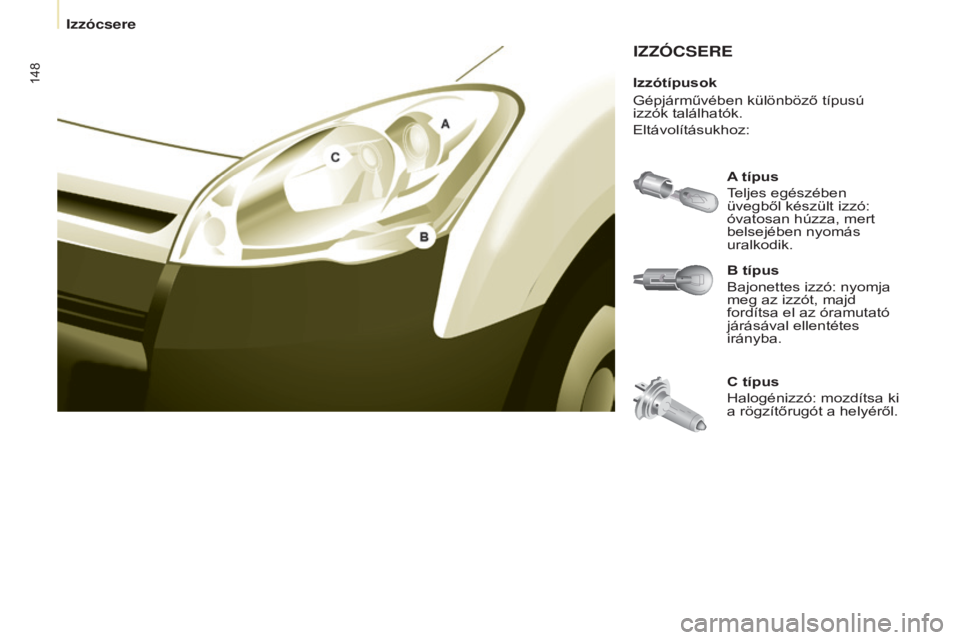

IZZÓCSERE
B típus
Bajonettes izzó: nyomja
meg az izzót, majd
fordítsa el az óramutató
járásával ellentétes
irányba. A típus
Teljes egészében
üvegből készült izzó:
óvatosan húzza, mert
belsejében nyomás
uralkodik.
C típus
Halogénizzó: mozdítsa ki
a rögzítőrugót a helyéről.
Izzótípusok
Gépjárművében különböző típusú
izzók találhatók.
Eltávolításukhoz:
Izzócsere

149
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

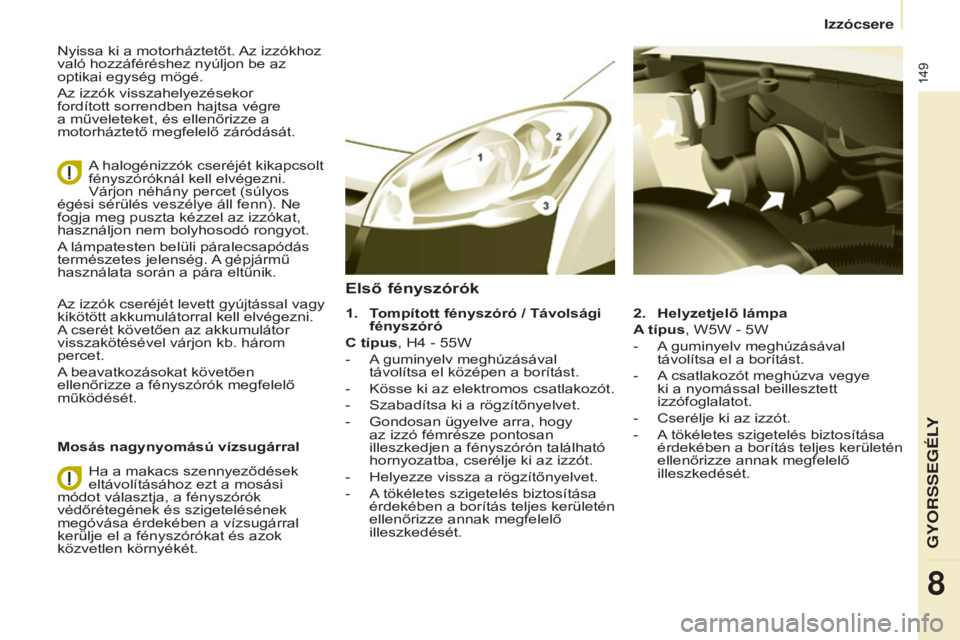

Nyissa ki a motorháztetőt. Az izzókhoz
való hozzáféréshez nyúljon be az
optikai egység mögé.
Az izzók visszahelyezésekor
fordított sorrendben hajtsa végre
a műveleteket, és ellenőrizze a
motorháztető megfelelő záródását.A halogénizzók cseréjét kikapcsolt
fényszóróknál kell elvégezni.
Várjon néhány percet (súlyos
égési sérülés veszélye áll fenn). Ne
fogja meg puszta kézzel az izzókat,
használjon nem bolyhosodó rongyot.
A lámpatesten belüli páralecsapódás
természetes jelenség. A gépjármű
használata során a pára eltűnik.
Az izzók cseréjét levett gyújtással vagy
kikötött akkumulátorral kell elvégezni.
A cserét követően az akkumulátor
visszakötésével várjon kb. három
percet.
A beavatkozásokat követően
ellenőrizze a fényszórók megfelelő
működését.
Mosás nagynyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a mosási
módot választja, a fényszórók
védőrétegének és szigetelésének
megóvása érdekében a vízsugárral
kerülje el a fényszórókat és azok
közvetlen környékét. 2.
h elyzetjelő lámpa
A típus, W5W - 5W
-

A
guminyelv meghúzásával
távolítsa el a borítást.
-

A
csatlakozót meghúzva vegye
ki a nyomással beillesztett
izzófoglalatot.
-

Cserélje ki az izzót.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
Első fényszórók
1. Tompított fényszóró / Távolsági fényszóró
C típus, H4
- 55W
-

A
guminyelv meghúzásával
távolítsa el középen a borítást.
-

Kösse ki az elektromos csatlakozót.
-


Szabadítsa ki a rögzítőnyelvet.
-


Gondosan ügyelve arra, hogy
az izzó fémrésze pontosan
ille

szkedjen a fényszórón található
hornyozatba, cserélje ki az izzót.
-

Helyezze vissza a rögzítőnyelvet.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
GYORSSEG\311L
8
Izz\363csere

150
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

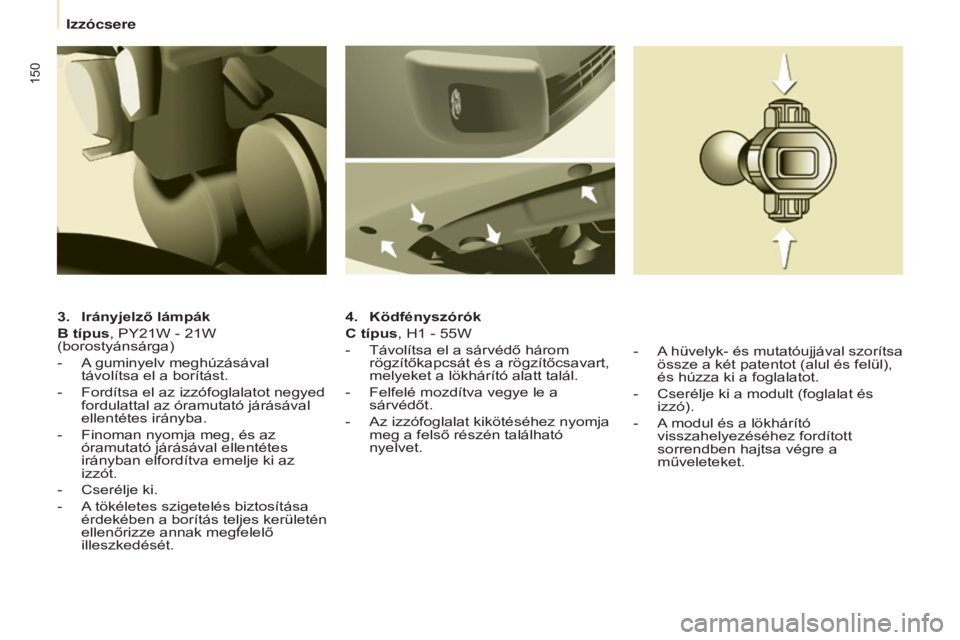

3. Irányjelző lámpák
B típus , PY21W - 21W
(borostyánsárga)
-

A
guminyelv meghúzásával
távolítsa el a borítást.
-

Fordítsa el az izzófoglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
-


Finoman nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az
izzót.
-


Cserélje ki.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését. 4.
Ködfényszórók
C típus , H1 - 55W
-

Távolítsa el a sárvédő három
rögzítőkapcsát és a rögzítőcsavart,
melyeket a lökhárító alatt talál.
-


Felfelé mozdítva vegye le a
sárvédőt.
-


Az izzófoglalat kikötéséhez nyomja
meg a felső részén található
nyelvet.-


A
hüvelyk- és mutatóujjával szorítsa
össze a két patentot (alul és felül),
és húzza ki a foglalatot.
-

Cserélje ki a modult (foglalat és
izzó).
-


A
modul és a lökhárító
visszahelyezéséhez fordított
sorrendben hajtsa végre a
műveleteket.
Izz\363csere
