2017 CITROEN BERLINGO ELECTRIC Kezelési útmutató (in Hungarian)

31
ELEKTROMOS ÜZEMMÓD - KIEGÉSZÍTÉS

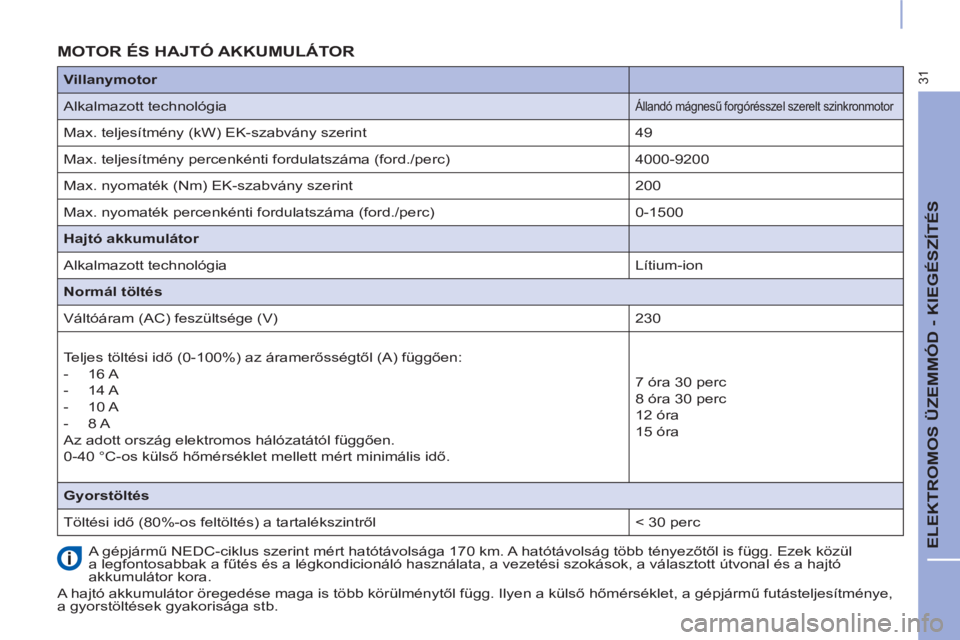

MOTOR ÉS HAJTÓ AKKUMULÁTOR

A gépjármű NEDC-ciklus szerint mért hatótávolsága 170 km. A hatótávolság több tényezőtől is függ. Ezek közül
a legfontosabbak a fűtés és a légkondicionáló használata, a vezetési szokások, a választott útvonal és a hajtó
akkumulátor kora.
A hajtó akkumulátor öregedése maga is több körülménytől függ. Ilyen a külső hőmérséklet, a gépjármű futásteljesítménye,
a gyorstöltések gyakorisága stb.
Villanymotor




Alkalmazott technológia


Állandó mágnesű forgórésszel szerelt szinkronmotor

Max. teljesítmény (kW) EK-szabvány szerint
49
Max. teljesítmény percenkénti fordulatszáma (ford./perc)
4000-9200
Max. nyomaték (Nm) EK-szabvány szerint
200
Max. nyomaték percenkénti fordulatszáma (ford./perc)
0-1500

Hajtó akkumulátor




Alkalmazott technológia
Lítium-ion

Normál töltés

Váltóáram (AC) feszültsége (V)
230
Teljes töltési idő (0-100%) az áramerősségtől (A) függően:


- 16 A

- 14 A

- 10 A

- 8 A
Az adott ország elektromos hálózatától függően.
0-40 °C-os külső hőmérséklet mellett mért minimális idő.
7 óra 30 perc
8 óra 30 perc
12 óra
15 óra

Gyorstöltés

Töltési idő (80%-os feltöltés) a tartalékszintről
< 30 perc

32

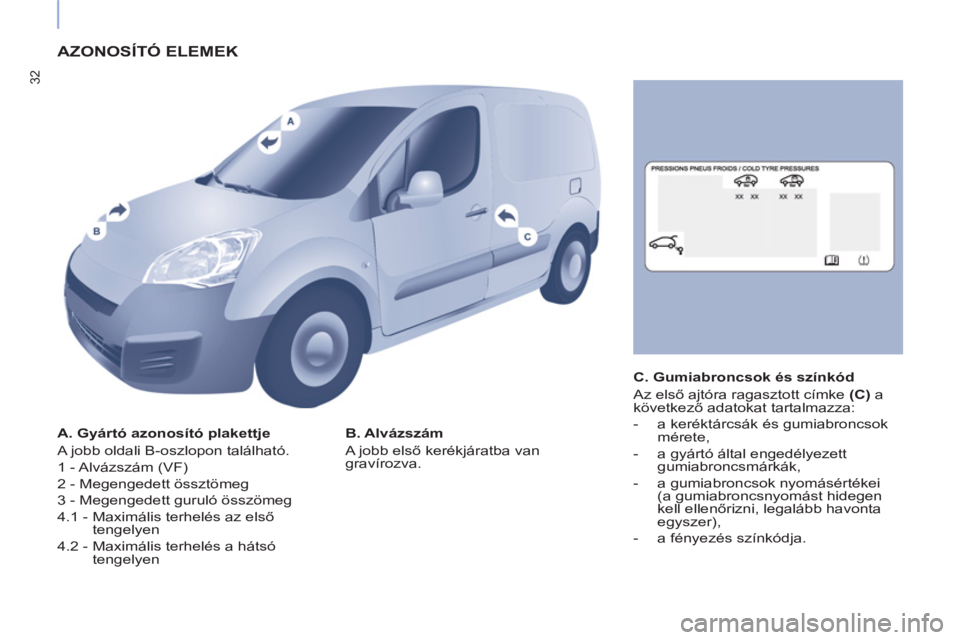

AZONOSÍTÓ ELEMEK


A. Gyártó azonosító plakettje
A jobb oldali B-oszlopon található.
1 - Alvázszám (VF)
2 - Megengedett össztömeg
3 - Megengedett guruló összömeg
4.1 - Maximális terhelés az első
tengelyen
4.2 - Maximális terhelés a hátsó
tengelyen
B. Alvázszám
A jobb első kerékjáratba van
gravírozva.
C. Gumiabroncsok és színkód
Az első ajtóra ragasztott címke (C)
a
következő adatokat tartalmazza:


- a keréktárcsák és gumiabroncsok
mérete,

- a gyártó által engedélyezett
gumiabroncsmárkák,

- a gumiabroncsok nyomásértékei
(a gumiabroncsnyomást hidegen
kell ellenőrizni, legalább havonta
egyszer),

- a fényezés színkódja.

01-15 Nyomtatva az EU-ban.
Hongrois

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0770
Hongrois

KEZELÉSI ÚTMUTATÓ - KIEGÉSZÍTÉS

1

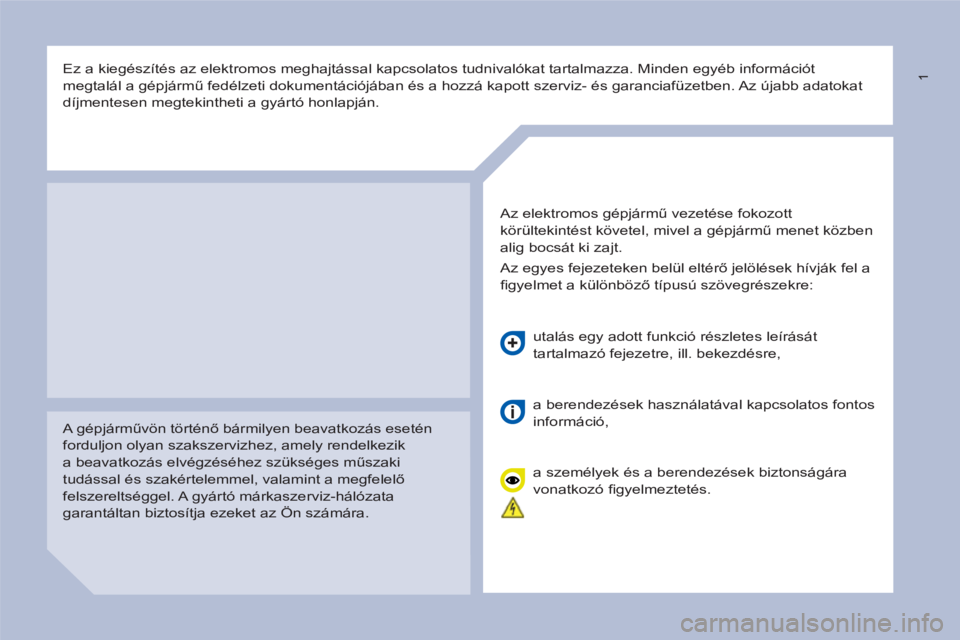

Ez a kiegészítés az elektromos meghajtással kapcsolatos tudnivalókat tartalmazza. Minden egyéb információt
megtalál a gépjármű fedélzeti dokumentációjában és a hozzá kapott szerviz- és garanciafüzetben. Az újabb adatokat
díjmentesen megtekintheti a gyártó honlapján.

A gépjárművön történő bármilyen beavatkozás esetén
forduljon olyan szakszervizhez, amely rendelkezik
a beavatkozás elvégzéséhez szükséges műszaki
tudással és szakértelemmel, valamint a megfelelő
felszereltséggel. A gyártó márkaszerviz-hálózata
garantáltan biztosítja ezeket az Ön számára.
Az elektromos gépjármű vezetése fokozott
körültekintést követel, mivel a gépjármű menet közben
alig bocsát ki zajt.
Az egyes fejezeteken belül eltérő jelölések hívják fel a
fi gyelmet a különböző típusú szövegrészekre:
utalás egy adott funkció részletes leírását
tartalmazó fejezetre, ill. bekezdésre,
a berendezések használatával kapcsolatos fontos
információ,
a személyek és a berendezések biztonságára
vonatkozó fi gyelmeztetés.

2
A rendszer bemutatása 3
Jelzőműszerek 6
Visszajelzések 9
Kijelzők 10
A gépjármű indítása 11
Ökovezetés 12
Ökokomfort 13
Manuális fűtő- és légkondicionáló rendszer 14
A hajtó akkumulátor töltése 15
Ellenőrző egység 17
Normál töltés 19
Gyorstöltés 22
Egyéb tudnivalók 23
Segédakkumulátor 25
Biztosítékok 28
Karbantartás 29
A gépjármű vontatása 30
Motor és hajtó akkumulátor 31
Azonosító elemek 32
TARTALOM
