KEZELÉSI ÚTMUTATÓ - KIEGÉSZÍTÉS

1

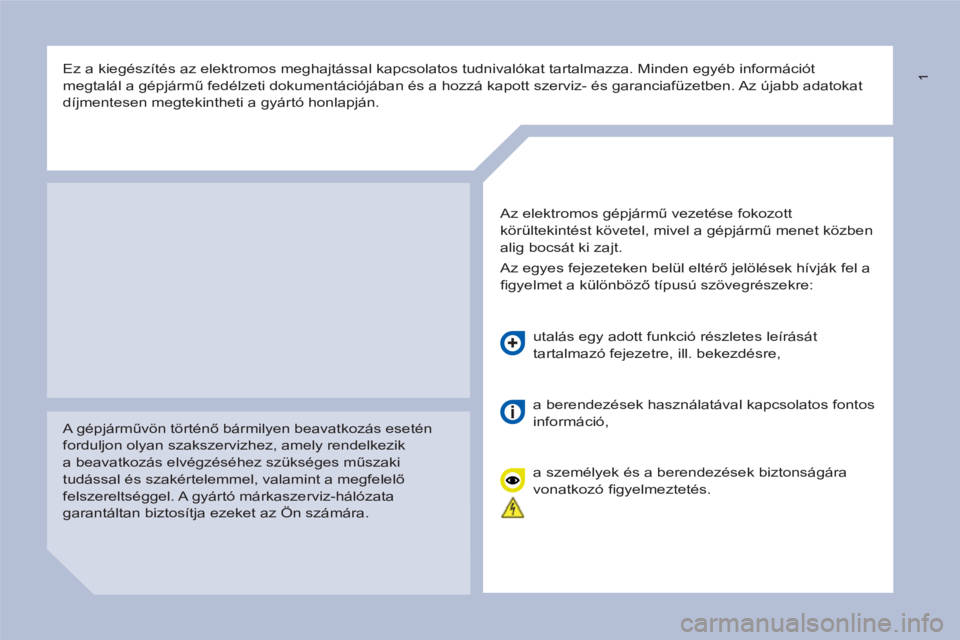

Ez a kiegészítés az elektromos meghajtással kapcsolatos tudnivalókat tartalmazza. Minden egyéb információt
megtalál a gépjármű fedélzeti dokumentációjában és a hozzá kapott szerviz- és garanciafüzetben. Az újabb adatokat
díjmentesen megtekintheti a gyártó honlapján.

A gépjárművön történő bármilyen beavatkozás esetén
forduljon olyan szakszervizhez, amely rendelkezik
a beavatkozás elvégzéséhez szükséges műszaki
tudással és szakértelemmel, valamint a megfelelő
felszereltséggel. A gyártó márkaszerviz-hálózata
garantáltan biztosítja ezeket az Ön számára.
Az elektromos gépjármű vezetése fokozott
körültekintést követel, mivel a gépjármű menet közben
alig bocsát ki zajt.
Az egyes fejezeteken belül eltérő jelölések hívják fel a
fi gyelmet a különböző típusú szövegrészekre:
utalás egy adott funkció részletes leírását
tartalmazó fejezetre, ill. bekezdésre,
a berendezések használatával kapcsolatos fontos
információ,
a személyek és a berendezések biztonságára
vonatkozó fi gyelmeztetés.

2
A rendszer bemutatása 3
Jelzőműszerek 6
Visszajelzések 9
Kijelzők 10
A gépjármű indítása 11
Ökovezetés 12
Ökokomfort 13
Manuális fűtő- és légkondicionáló rendszer 14
A hajtó akkumulátor töltése 15
Ellenőrző egység 17
Normál töltés 19
Gyorstöltés 22
Egyéb tudnivalók 23
Segédakkumulátor 25
Biztosítékok 28
Karbantartás 29
A gépjármű vontatása 30
Motor és hajtó akkumulátor 31
Azonosító elemek 32
TARTALOM

3
A RENDSZER BEMUTATÁSA

A RENDSZER BEMUTATÁSA

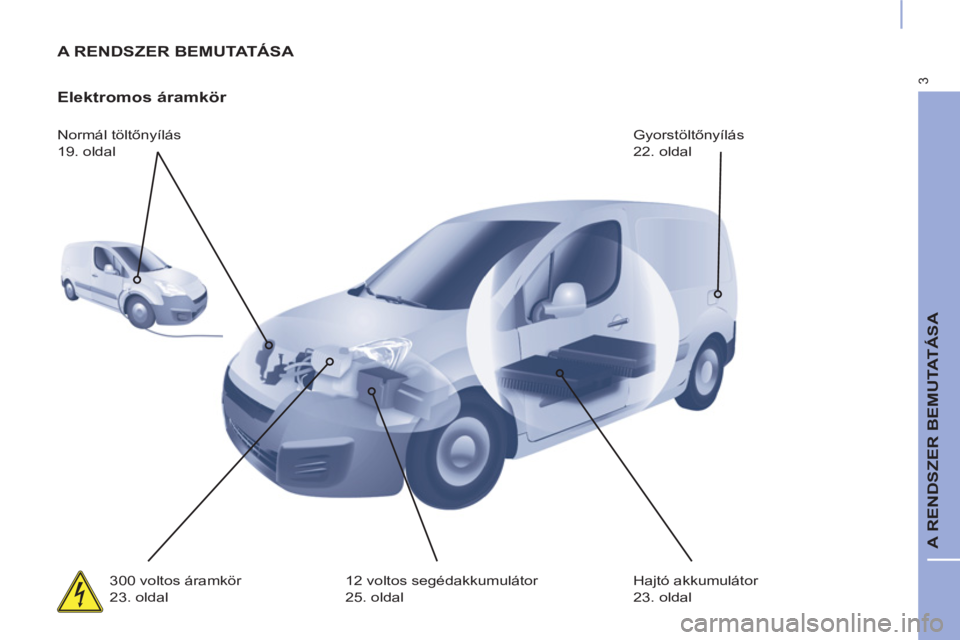

Elektromos áramkör

Normál töltőnyílás
19. oldal Gyorstöltőnyílás
22. oldal
300 voltos áramkör
23. oldal 12 voltos segédakkumulátor
25. oldal Hajtó akkumulátor
23. oldal

4

Vezetőhely

Műszercsoport
5. oldal Fokozatválasztó
11. oldal
Kijelzők
10. oldal

5
VEZETŐHELY

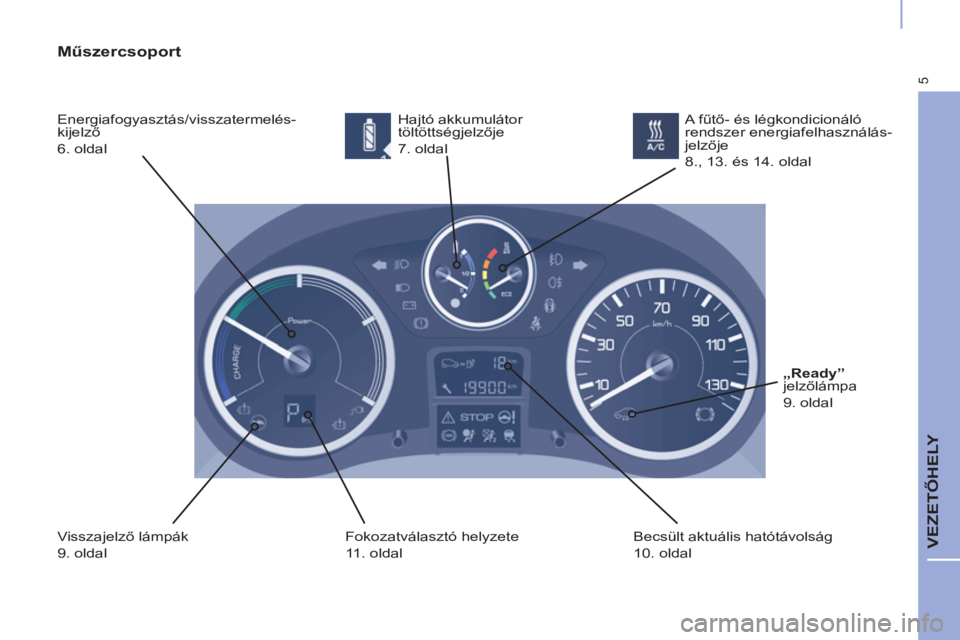

Műszercsoport

Energiafogyasztás/visszatermelés-
kijelző

6. oldal Hajtó akkumulátor
töltöttségjelzője
7. oldal
Visszajelző lámpák
9. oldal Fokozatválasztó helyzete
11. oldal Becsült aktuális hatótávolság
10. oldal A fűtő- és légkondicionáló
rendszer energiafelhasználás-
jelzője
8., 13. és 14. oldal

„Ready”

jelzőlámpa
9. oldal

6
JELZŐMŰSZEREK

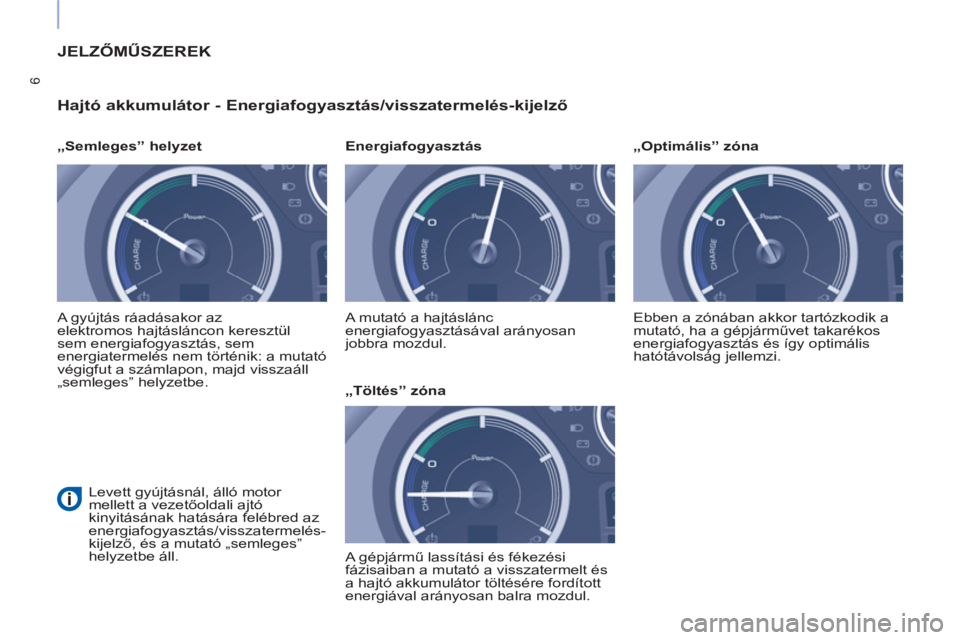

Hajtó akkumulátor - Energiafogyasztás/visszatermelés-kijelző


„Semleges” helyzet
A gyújtás ráadásakor az
elektromos hajtásláncon keresztül
sem energiafogyasztás, sem
energiatermelés nem történik: a mutató
végigfut a számlapon, majd visszaáll
„semleges” helyzetbe.

Levett gyújtásnál, álló motor
mellett a vezetőoldali ajtó
kinyitásának hatására felébred az
energiafogyasztás/visszatermelés-
kijelző, és a mutató „semleges”
helyzetbe áll. A mutató a hajtáslánc
energiafogyasztásával arányosan
jobbra mozdul.

Energiafogyasztás
A gépjármű lassítási és fékezési
fázisaiban a mutató a visszatermelt és
a hajtó akkumulátor töltésére fordított
energiával arányosan balra mozdul.

„Töltés” zóna Ebben a zónában akkor tartózkodik a
mutató, ha a gépjárművet takarékos
energiafogyasztás és így optimális
hatótávolság jellemzi.


„Optimális” zóna
