2017 Alfa Romeo Giulietta Betriebsanleitung (in German)

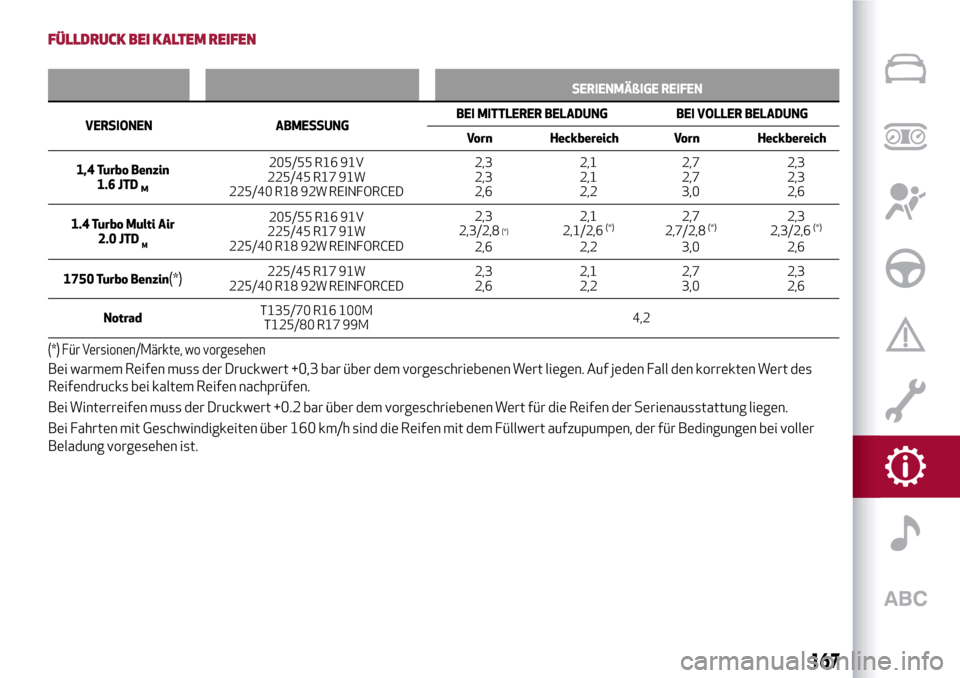

FÜLLDRUCK BEI KALTEM REIFEN
SERIENMÄßIGE REIFEN
VERSIONEN ABMESSUNGBEI
MITTLERER BELADUNG BEI VOLLER BELADUNG
Vorn Heckbereich Vorn Heckbereich
1,4 Turbo Benzin
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo Multi Air
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1750 Turbo Benzin
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
NotradT135/70 R16 100M
T125/80 R17 99M4,2
(*) Für Versionen/Märkte, wo vorgesehen
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des
Reifendrucks bei kaltem Reifen nachprüfen.
Bei Winterreifen muss der Druckwert +0.2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller
Beladung vorgesehen ist.
167

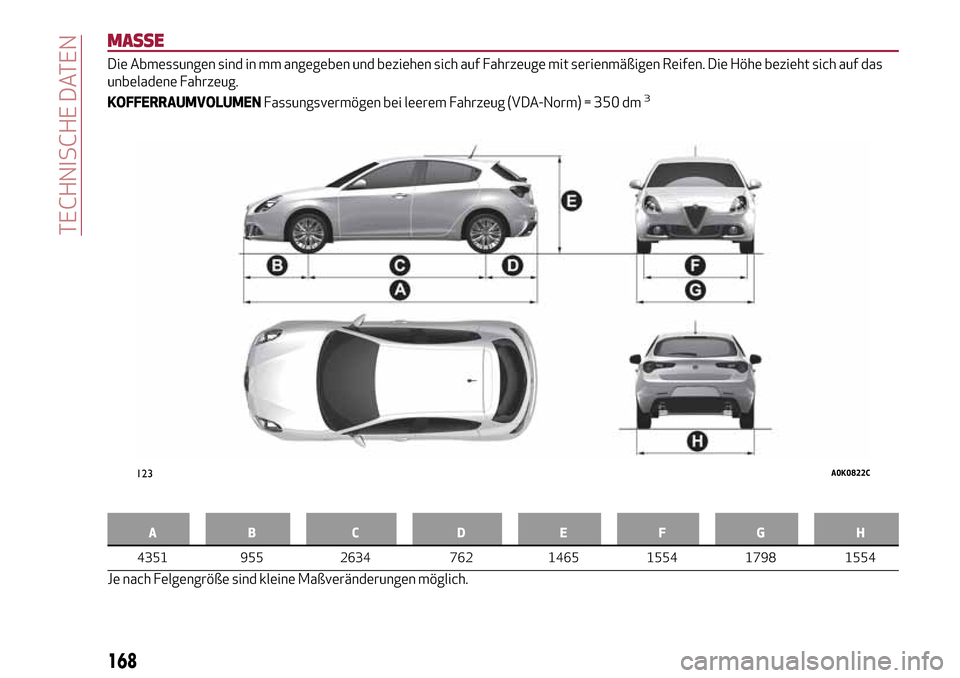

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug.
KOFFERRAUMVOLUMENFassungsvermögen bei leerem Fahrzeug (VDA-Norm) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Je nach Felgengröße sind kleine Maßveränderungen möglich.
123A0K0822C
168
TECHNISCHE DATEN

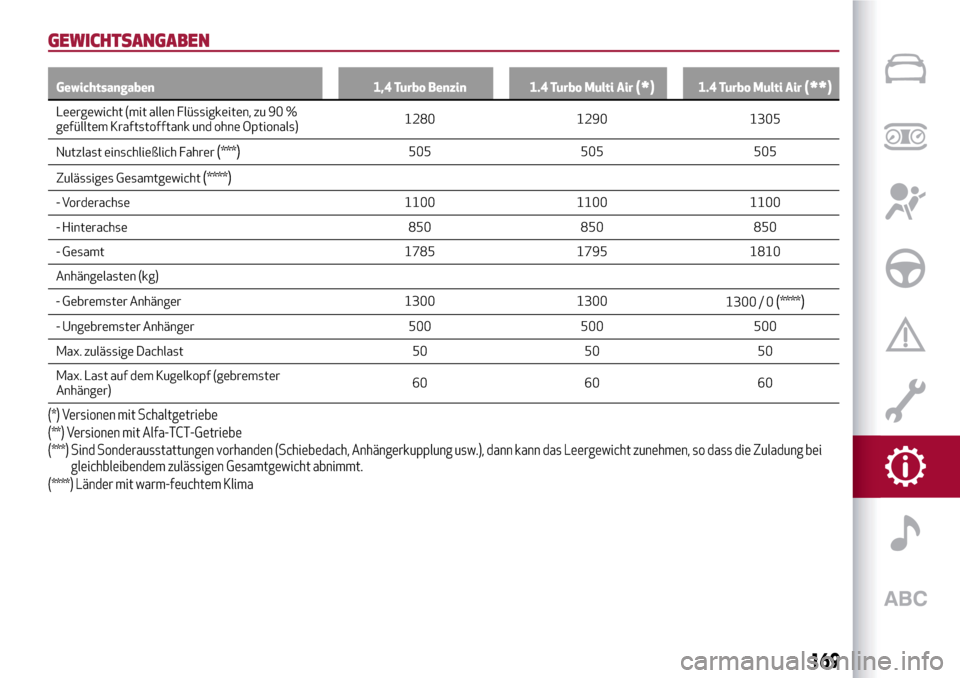

GEWICHTSANGABEN
Gewichtsangaben 1,4 Turbo Benzin 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals)1280 1290 1305
Nutzlast einschließlich Fahrer
(***)505 505 505
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1100 1100 1100
- Hinterachse 850 850 850
- Gesamt 1785 1795 1810
Anhängelasten (kg)
- Gebremster Anhänger 1300 1300
1300 / 0
(****)
- Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 50
Max. Last auf dem Kugelkopf (gebremster
Anhänger)60 60 60
(*) Versionen mit Schaltgetriebe
(**) Versionen mit Alfa-TCT-Getriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Länder mit warm-feuchtem Klima
169

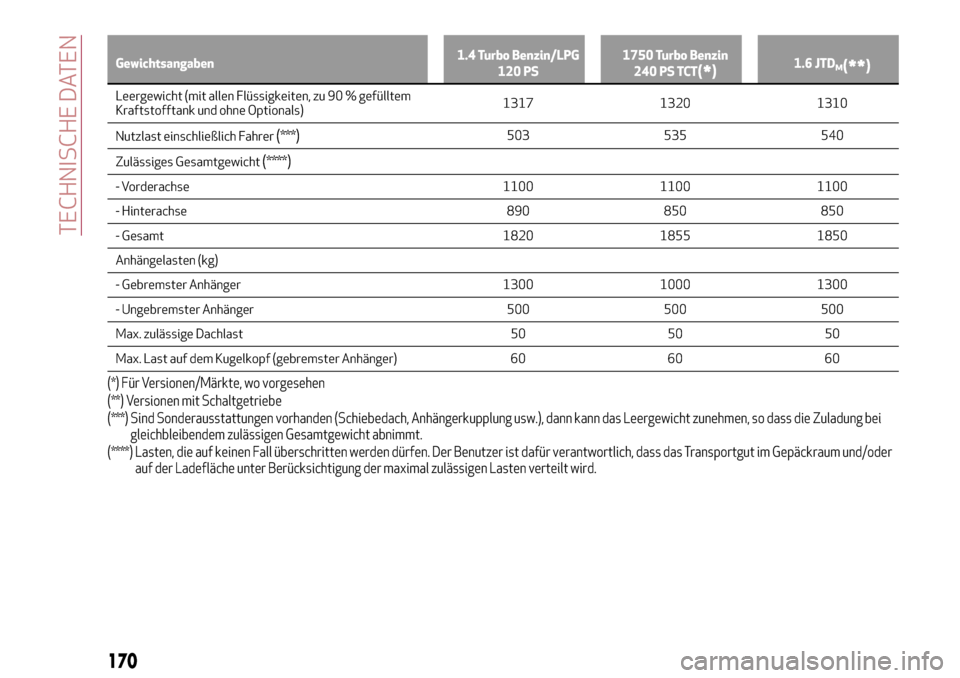

Gewichtsangaben1.4 Turbo Benzin/LPG
120 PS1750 Turbo Benzin
240 PS TCT(*)1.6 JTDM(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1317 1320 1310
Nutzlast einschließlich Fahrer
(***)503 535 540
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1100 1100 1100
- Hinterachse 890 850 850
- Gesamt 1820 1855 1850
Anhängelasten (kg)
- Gebremster Anhänger 1300 1000 1300
- Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 50
Max. Last auf dem Kugelkopf (gebremster Anhänger) 60 60 60
(*) Für Versionen/Märkte, wo vorgesehen
(**) Versionen mit Schaltgetriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
170
TECHNISCHE DATEN

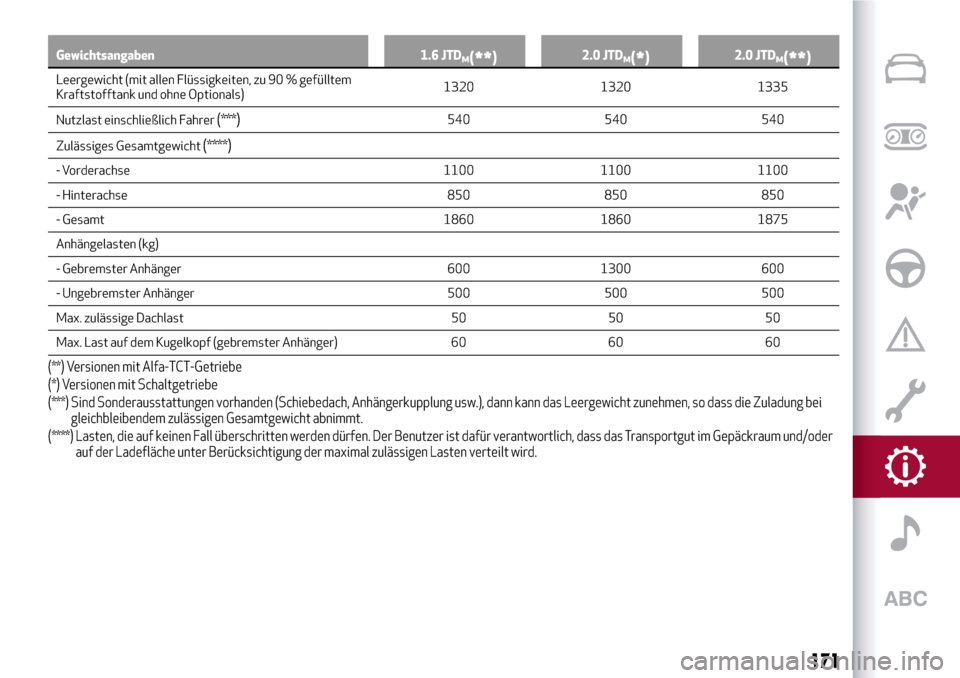

Gewichtsangaben 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1320 1320 1335
Nutzlast einschließlich Fahrer
(***)540 540 540
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1100 1100 1100
- Hinterachse 850 850 850
- Gesamt 1860 1860 1875
Anhängelasten (kg)
- Gebremster Anhänger 600 1300 600
- Ungebremster Anhänger 500 500 500
Max. zulässige Dachlast 50 50 50
Max. Last auf dem Kugelkopf (gebremster Anhänger) 60 60 60
(**) Versionen mit Alfa-TCT-Getriebe
(*) Versionen mit Schaltgetriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
171

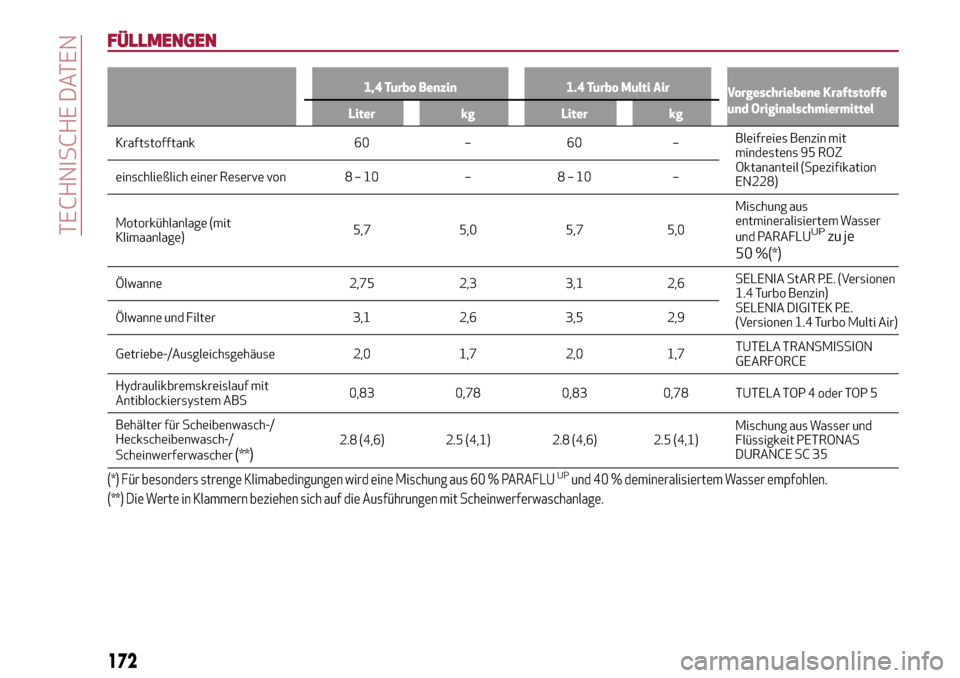

FÜLLMENGEN
1,4 Turbo Benzin 1.4 Turbo Multi Air
Vorgeschriebene Kraftstoffe
und Originalschmiermittel
Liter kg Liter kg
Kraftstofftank 60 – 60 –BleifreiesBenzin mit
mindestens 95 ROZ
Oktananteil (Spezifikation
EN228) einschließlich einer Reserve von 8 – 10 – 8 – 10 –
Motorkühlanlage (mit
Klimaanlage)5,7 5,0 5,7 5,0Mischung aus
entmineralisiertem Wasser
und PARAFLU
UPzu je
50 %(*)
Ölwanne 2,75 2,3 3,1 2,6SELENIA StAR P.E. (Versionen
1.4 Turbo Benzin)
SELENIA DIGITEK P.E.
(Versionen 1.4 Turbo Multi Air) Ölwanne und Filter 3,1 2,6 3,5 2,9
Getriebe-/Ausgleichsgehäuse 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)2.8 (4,6) 2.5 (4,1) 2.8 (4,6) 2.5 (4,1)Mischung aus Wasser und
Flüssigkeit PETRONAS
DURANCE SC 35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
172
TECHNISCHE DATEN

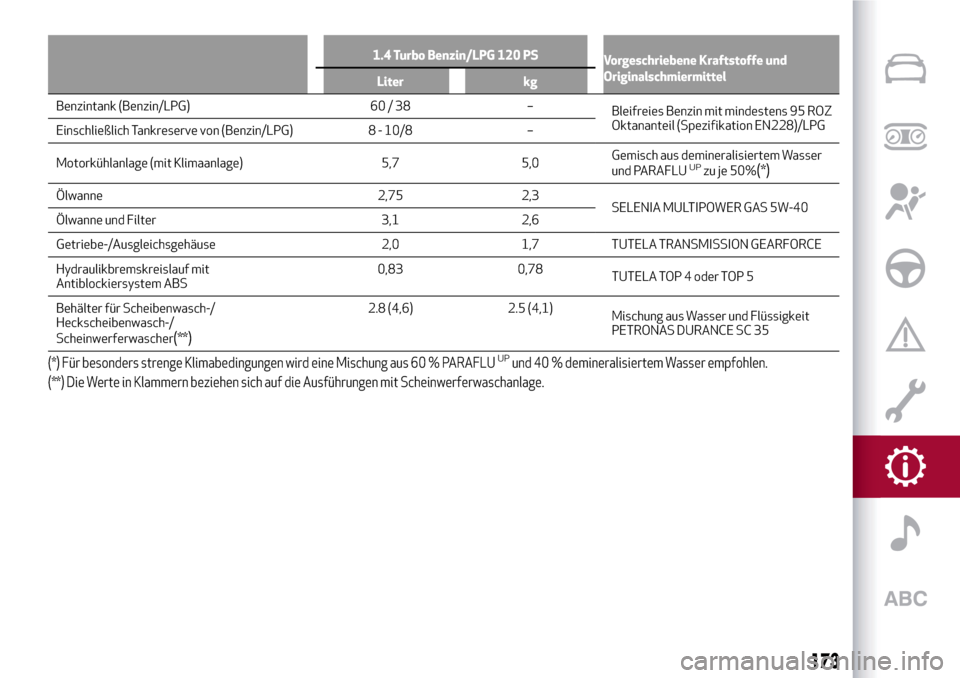

1.4 Turbo Benzin/LPG 120 PS
Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg
Benzintank (Benzin/LPG) 60 / 38 –
BleifreiesBenzin mit mindestens 95 ROZ
Oktananteil (Spezifikation EN228)/LPG
Einschließlich Tankreserve von (Benzin/LPG) 8 - 10/8 –
Motorkühlanlage (mit Klimaanlage) 5,7 5,0Gemisch aus demineralisiertem Wasser
und PARAFLU
UPzu je 50%(*)
Ölwanne 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Ölwanne und Filter 3,1 2,6
Getriebe-/Ausgleichsgehäuse 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78
TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)
2.8 (4,6) 2.5 (4,1)
Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC 35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
173

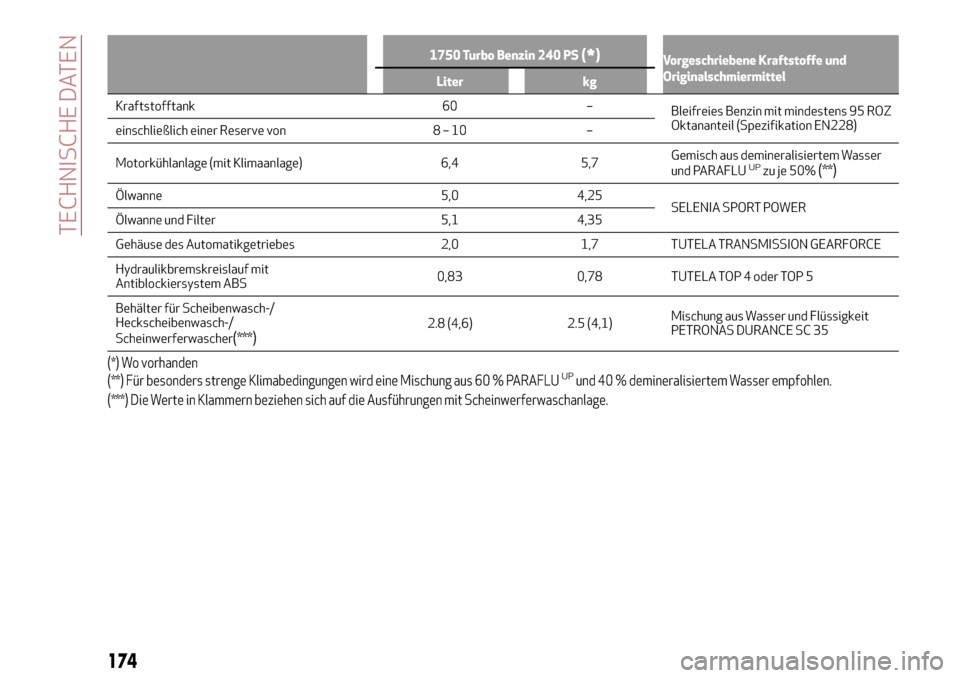

1750 Turbo Benzin 240 PS(*)Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg
Kraftstofftank 60 –
BleifreiesBenzin mit mindestens 95 ROZ
Oktananteil (Spezifikation EN228)
einschließlich einer Reserve von 8 – 10 –
Motorkühlanlage (mit Klimaanlage) 6,4 5,7Gemisch aus demineralisiertem Wasser
und PARAFLU
UPzu je 50%(**)
Ölwanne 5,0 4,25
SELENIA SPORT POWER
Ölwanne und Filter 5,1 4,35
Gehäuse des Automatikgetriebes 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(***)2.8 (4,6) 2.5 (4,1)Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC 35
(*) Wo vorhanden
(**) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(***) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
