2017 Alfa Romeo Giulietta Betriebsanleitung (in German)

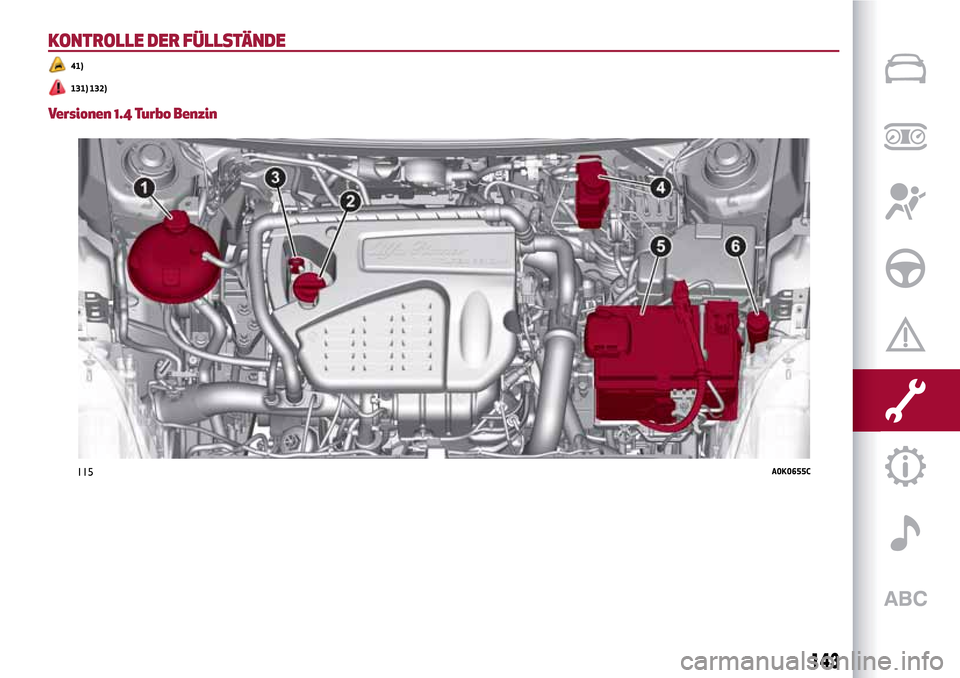

KONTROLLE DER FÜLLSTÄNDE
41)
131) 132)
Versionen 1.4 Turbo Benzin
115A0K0655C
143

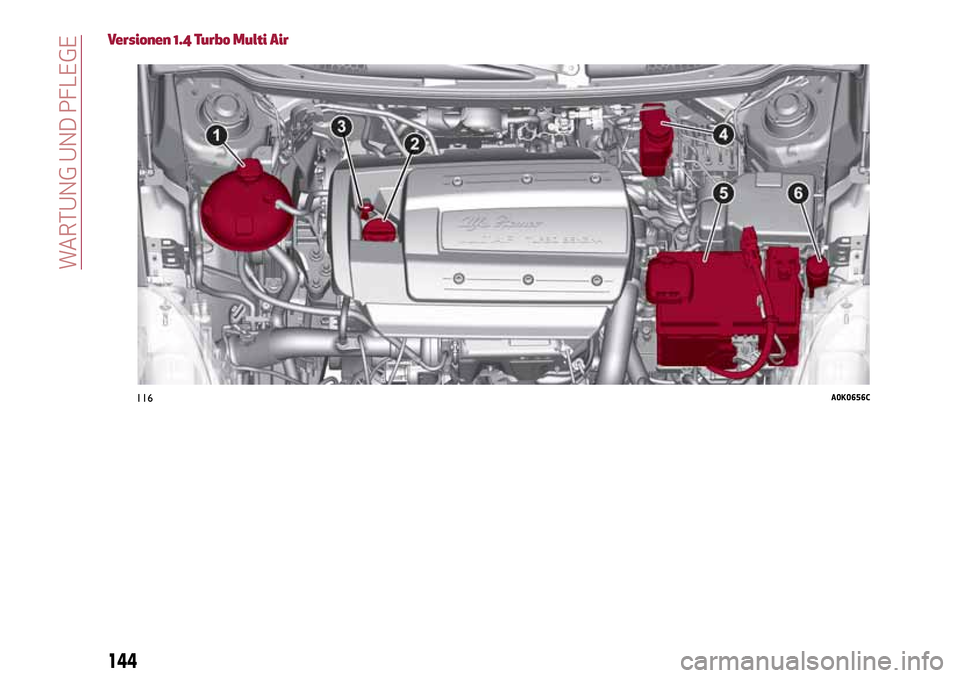

Versionen 1.4 Turbo Multi Air
116A0K0656C
144
WARTUNG UND PFLEGE

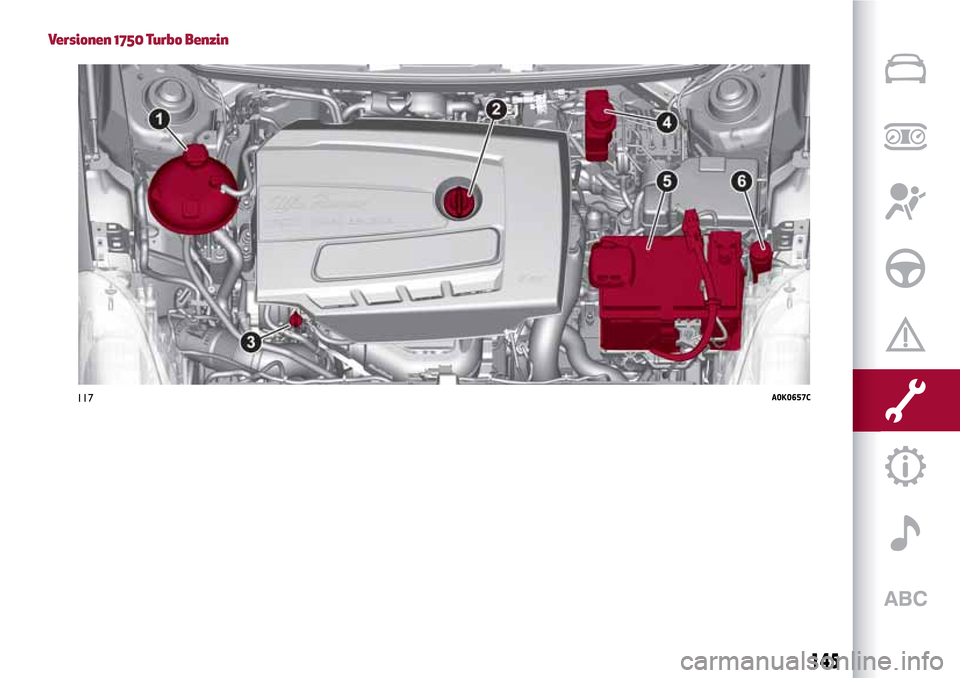

Versionen 1750 Turbo Benzin
117A0K0657C
145

Diesel-Versionen
118A0K0658C
146
WARTUNG UND PFLEGE

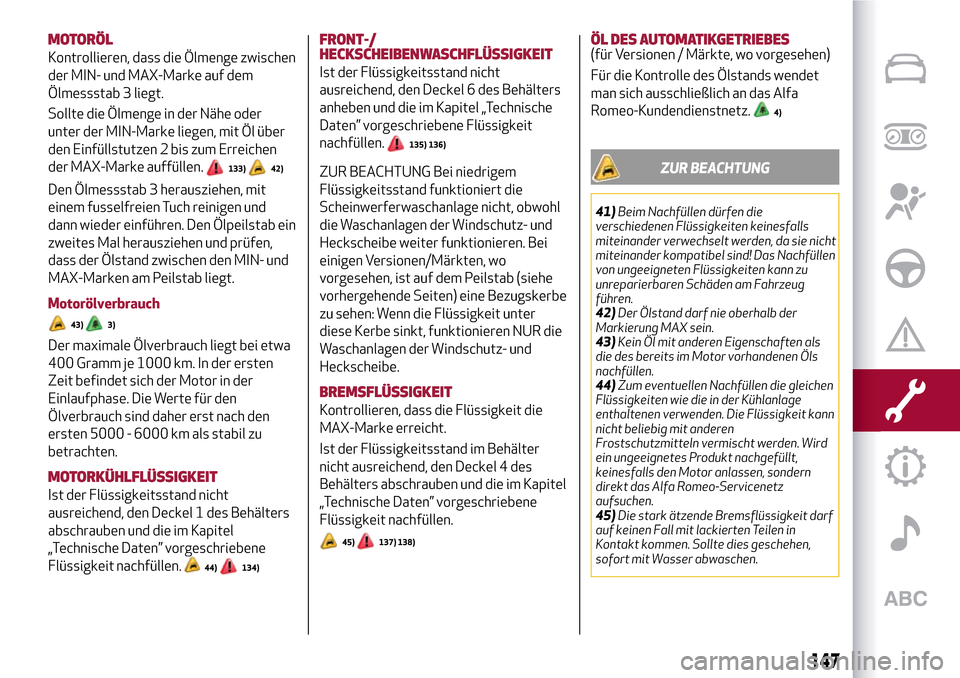

MOTORÖL
Kontrollieren, dass die Ölmenge zwischen
der MIN- und MAX-Marke auf dem
Ölmessstab 3 liegt.
Sollte die Ölmenge in der Nähe oder
unter der MIN-Marke liegen, mit Öl über
den Einfüllstutzen 2 bis zum Erreichen
der MAX-Marke auffüllen.
133)42)
Den Ölmessstab 3 herausziehen, mit
einem fusselfreien Tuch reinigen und
dann wieder einführen. Den Ölpeilstab ein
zweites Mal herausziehen und prüfen,
dass der Ölstand zwischen den MIN- und
MAX-Marken am Peilstab liegt.
Motorölverbrauch
43)3)
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km. In der ersten
Zeit befindet sich der Motor in der
Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den
ersten 5000 - 6000 km als stabil zu
betrachten.
MOTORKÜHLFLÜSSIGKEIT
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel 1 des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
44)134)
FRONT-/
HECKSCHEIBENWASCHFLÜSSIGKEIT
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel 6 des Behälters
anheben und die im Kapitel „Technische
Daten” vorgeschriebene Flüssigkeit
nachfüllen.
135) 136)
ZUR BEACHTUNG Bei niedrigem
Flüssigkeitsstand funktioniert die
Scheinwerferwaschanlage nicht, obwohl
die Waschanlagen der Windschutz- und
Heckscheibe weiter funktionieren. Bei
einigen Versionen/Märkten, wo
vorgesehen, ist auf dem Peilstab (siehe
vorhergehende Seiten) eine Bezugskerbe
zu sehen: Wenn die Flüssigkeit unter
diese Kerbe sinkt, funktionieren NUR die
Waschanlagen der Windschutz- und
Heckscheibe.
BREMSFLÜSSIGKEIT
Kontrollieren, dass die Flüssigkeit die
MAX-Marke erreicht.
Ist der Flüssigkeitsstand im Behälter
nicht ausreichend, den Deckel 4 des
Behälters abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
45)137) 138)
ÖL DES AUTOMATIKGETRIEBES(für Versionen / Märkte, wo vorgesehen)
Für die Kontrolle des Ölstands wendet
man sich ausschließlich an das Alfa
Romeo-Kundendienstnetz.
4)
ZUR BEACHTUNG
41)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie nicht
miteinander kompatibel sind! Das Nachfüllen
von ungeeigneten Flüssigkeiten kann zu
unreparierbaren Schäden am Fahrzeug
führen.
42)Der Ölstand darf nie oberhalb der
Markierung MAX sein.
43)Kein Öl mit anderen Eigenschaften als
die des bereits im Motor vorhandenen Öls
nachfüllen.
44)Zum eventuellen Nachfüllen die gleichen
Flüssigkeiten wie die in der Kühlanlage
enthaltenen verwenden. Die Flüssigkeit kann
nicht beliebig mit anderen
Frostschutzmitteln vermischt werden. Wird
ein ungeeignetes Produkt nachgefüllt,
keinesfalls den Motor anlassen, sondern
direkt das Alfa Romeo-Servicenetz
aufsuchen.
45)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
147

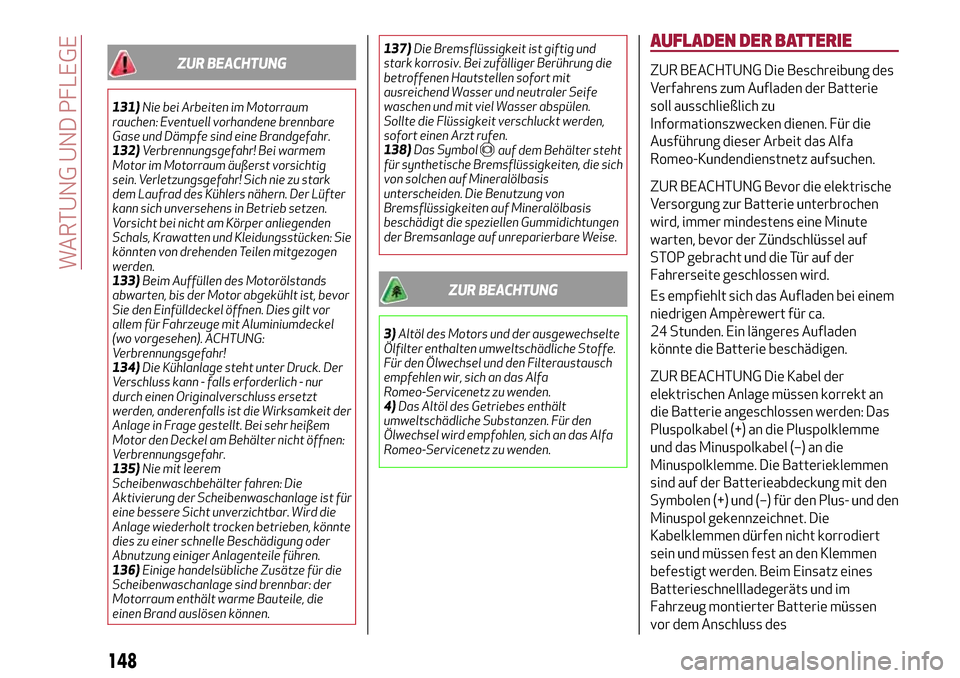

ZUR BEACHTUNG
131)Nie bei Arbeiten im Motorraum
rauchen: Eventuell vorhandene brennbare
Gase und Dämpfe sind eine Brandgefahr.
132)Verbrennungsgefahr! Bei warmem
Motor im Motorraum äußerst vorsichtig
sein. Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der Lüfter
kann sich unversehens in Betrieb setzen.
Vorsicht bei nicht am Körper anliegenden
Schals, Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
133)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist, bevor
Sie den Einfülldeckel öffnen. Dies gilt vor
allem für Fahrzeuge mit Aluminiumdeckel
(wo vorgesehen). ACHTUNG:
Verbrennungsgefahr!
134)Die Kühlanlage steht unter Druck. Der
Verschluss kann - falls erforderlich - nur
durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit der
Anlage in Frage gestellt. Bei sehr heißem
Motor den Deckel am Behälter nicht öffnen:
Verbrennungsgefahr.
135)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Aktivierung der Scheibenwaschanlage ist für
eine bessere Sicht unverzichtbar. Wird die
Anlage wiederholt trocken betrieben, könnte
dies zu einer schnelle Beschädigung oder
Abnutzung einiger Anlagenteile führen.
136)Einige handelsübliche Zusätze für die
Scheibenwaschanlage sind brennbar: der
Motorraum enthält warme Bauteile, die
einen Brand auslösen können.137)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.
138)Das Symbol
auf dem Behälter steht
für synthetische Bremsflüssigkeiten, die sich
von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt die speziellen Gummidichtungen
der Bremsanlage auf unreparierbare Weise.
ZUR BEACHTUNG
3)Altöl des Motors und der ausgewechselte
Ölfilter enthalten umweltschädliche Stoffe.
Für den Ölwechsel und den Filteraustausch
empfehlen wir, sich an das Alfa
Romeo-Servicenetz zu wenden.
4)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Für den
Ölwechsel wird empfohlen, sich an das Alfa
Romeo-Servicenetz zu wenden.
AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des
Verfahrens zum Aufladen der Batterie
soll ausschließlich zu
Informationszwecken dienen. Für die
Ausführung dieser Arbeit das Alfa
Romeo-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens eine Minute
warten, bevor der Zündschlüssel auf
STOP gebracht und die Tür auf der
Fahrerseite geschlossen wird.
Es empfiehlt sich das Aufladen bei einem
niedrigen Ampèrewert für ca.
24 Stunden. Ein längeres Aufladen
könnte die Batterie beschädigen.
ZUR BEACHTUNG Die Kabel der
elektrischen Anlage müssen korrekt an
die Batterie angeschlossen werden: Das
Pluspolkabel (+) an die Pluspolklemme
und das Minuspolkabel (–) an die
Minuspolklemme. Die Batterieklemmen
sind auf der Batterieabdeckung mit den
Symbolen (+) und (–) für den Plus- und den
Minuspol gekennzeichnet. Die
Kabelklemmen dürfen nicht korrodiert
sein und müssen fest an den Klemmen
befestigt werden. Beim Einsatz eines
Batterieschnellladegeräts und im
Fahrzeug montierter Batterie müssen
vor dem Anschluss des
148
WARTUNG UND PFLEGE

Batterieladegeräts beide Batteriekabel
des Fahrzeugs getrennt werden. Das
Batterieschnellladegerät darf nicht für
die Anlassspannung benutzt werden. Die
Kabel der elektrischen Anlage müssen
korrekt an die Batterie angeschlossen
werden: Das Pluspolkabel (+) an die
Pluspolklemme und das Minuspolkabel
(–) an die Minuspolklemme. Die
Batterieklemmen sind auf der
Batterieabdeckung mit den Symbolen (+)
und (–) für den Plus- und den Minuspol
gekennzeichnet. Die Kabelklemmen
dürfen nicht korrodiert sein und müssen
fest an den Klemmen befestigt werden.
VERSIONEN OHNE
START&STOP-AUTOMATIK
(für Versionen / Märkte, wo vorgesehen)
Hinweise zum Aufladen:
die Klemme vom Minuspol der Batterie
trennen;
die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
das Ladegerät einschalten;
nach Beenden der Aufladung muss das
Ladegerät zuerst ausgeschaltet werden,
bevor es von der Batterie getrennt wird;
die Klemme wieder am Minuspol der
Batterie anschließen.
VERSIONEN MIT
START&STOP-AUTOMATIK
(für Versionen / Märkte, wo vorgesehen)
Hinweise zum Aufladen:
Den Steckverbinder 1 Abb. 119 (durch
Betätigung der Taste 2) vom Sensor 3 für
die Kontrolle des Batterieladezustandes
trennen, der am Minuspol (–) 4 der
Batterie installiert ist.
Das Pluskabel (+) des Ladegerätes am
Pluspol der Batterie 5 und das
Minuskabel (-) an der Klemme des
Sensors 4, wie in Abb. 120 abgebildet,
anschließen.
das Ladegerät einschalten. Das Gerät
nach dem Aufladen ausschalten;
Nach dem Trennen des Ladegeräts,
den Steckverbinder 1 wie abgebildet am
Sensor 3 anschließen.
119A0K0530AC
120A0K0530BC
149

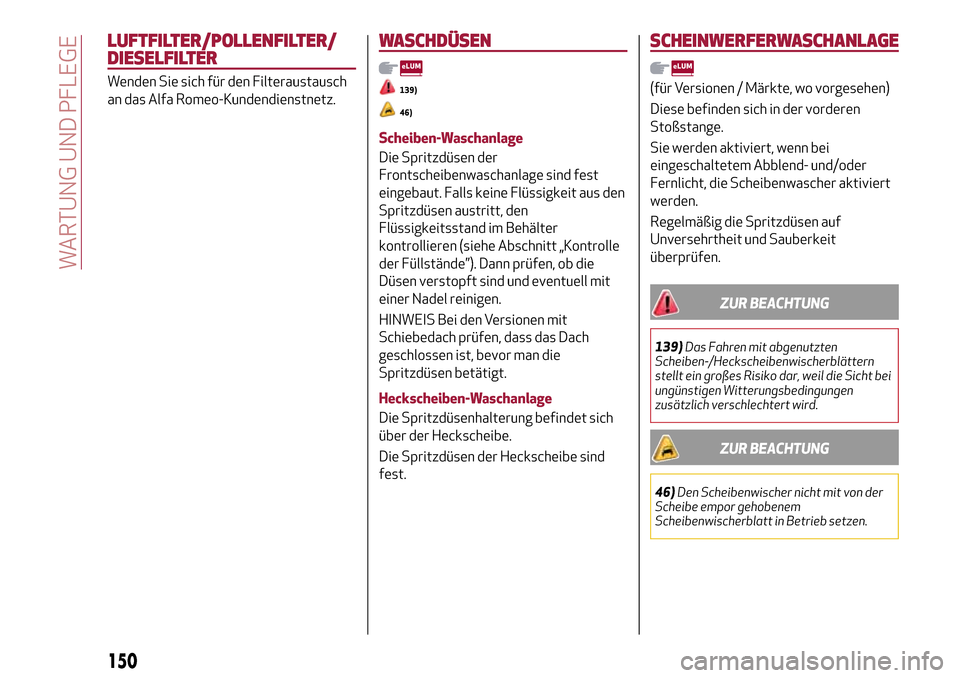

LUFTFILTER/POLLENFILTER/
DIESELFILTER
Wenden Sie sich für den Filteraustausch
an das Alfa Romeo-Kundendienstnetz.
WASCHDÜSEN
139)
46)
Scheiben-Waschanlage
Die Spritzdüsen der
Frontscheibenwaschanlage sind fest
eingebaut. Falls keine Flüssigkeit aus den
Spritzdüsen austritt, den
Flüssigkeitsstand im Behälter
kontrollieren (siehe Abschnitt „Kontrolle
der Füllstände”). Dann prüfen, ob die
Düsen verstopft sind und eventuell mit
einer Nadel reinigen.
HINWEIS Bei den Versionen mit
Schiebedach prüfen, dass das Dach
geschlossen ist, bevor man die
Spritzdüsen betätigt.
Heckscheiben-Waschanlage
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe.
Die Spritzdüsen der Heckscheibe sind
fest.
SCHEINWERFERWASCHANLAGE
(für Versionen / Märkte, wo vorgesehen)
Diese befinden sich in der vorderen
Stoßstange.
Sie werden aktiviert, wenn bei
eingeschaltetem Abblend- und/oder
Fernlicht, die Scheibenwascher aktiviert
werden.
Regelmäßig die Spritzdüsen auf
Unversehrtheit und Sauberkeit
überprüfen.
ZUR BEACHTUNG
139)Das Fahren mit abgenutzten
Scheiben-/Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil die Sicht bei
ungünstigen Witterungsbedingungen
zusätzlich verschlechtert wird.
ZUR BEACHTUNG
46)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
150
