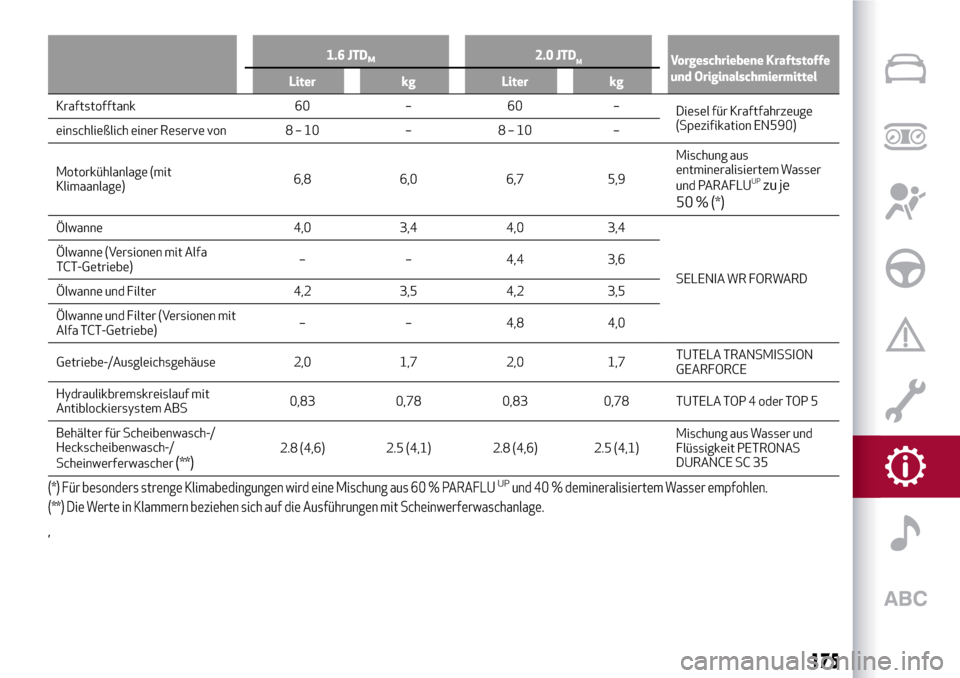

2017 Alfa Romeo Giulietta Betriebsanleitung (in German)

1.6 JTDM2.0 JTDMVorgeschriebene Kraftstoffe
und Originalschmiermittel
Liter kg Liter kg
Kraftstofftank 60 – 60 –
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von 8 – 10 – 8 – 10 –
Motorkühlanlage (mit
Klimaanlage)6,8 6,0 6,7 5,9Mischung aus
entmineralisiertem Wasser
und PARAFLU
UPzu je
50 % (*)
Ölwanne 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Ölwanne (Versionen mit Alfa
TCT-Getriebe)– – 4,4 3,6
Ölwanne und Filter 4,2 3,5 4,2 3,5
Ölwanne und Filter (Versionen mit
Alfa TCT-Getriebe)– – 4,8 4,0
Getriebe-/Ausgleichsgehäuse 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 oder TOP 5
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)2.8 (4,6) 2.5 (4,1) 2.8 (4,6) 2.5 (4,1)Mischung aus Wasser und
Flüssigkeit PETRONAS
DURANCE SC 35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf die Ausführungen mit Scheinwerferwaschanlage.
,
175

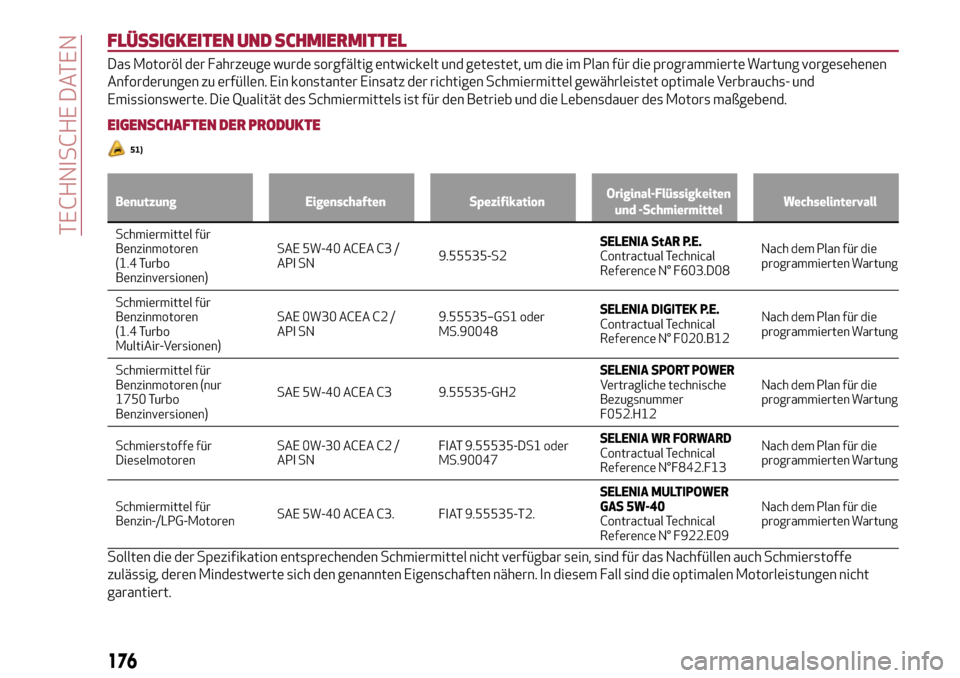

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und
Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
EIGENSCHAFTEN DER PRODUKTE
51)
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren
(1.4
Turbo
Benzinversionen)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzinmotoren
(1.4 Turbo
MultiAir-Versionen)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 oder
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzinmotoren (nur
1750 Turbo
Benzinversionen)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Vertragliche technische
Bezugsnummer
F052.H12Nach dem Plan für die
programmierten Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 oder
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzin-/LPG-MotorenSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan für die
programmierten Wartung
Sollten die der Spezifikation entsprechenden Schmiermittel nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen nicht
garantiert.
176
TECHNISCHE DATEN

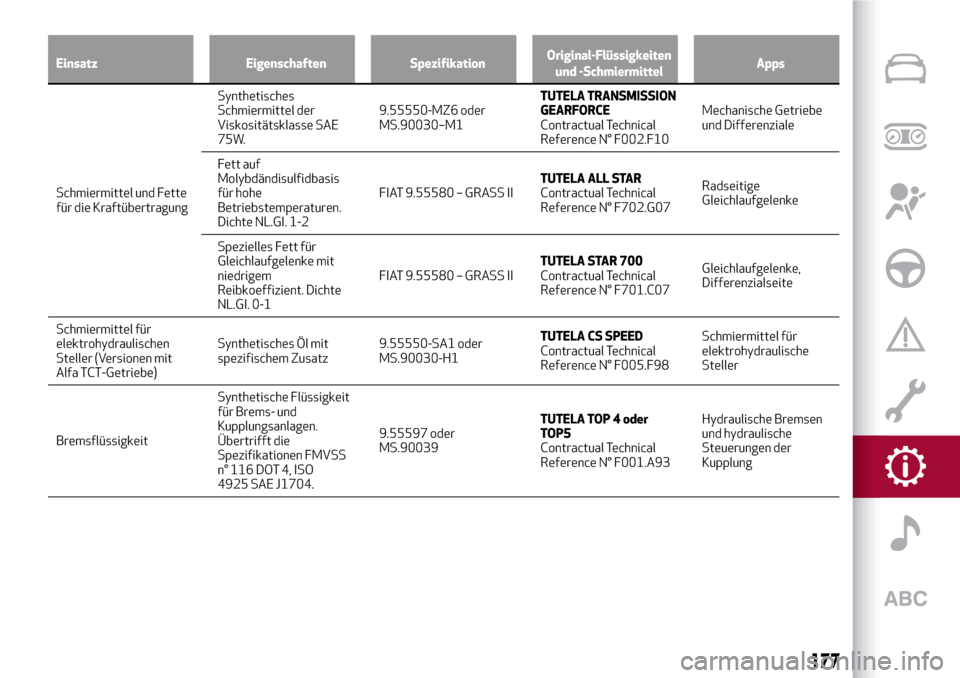

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
Schmiermittel und Fette
für
die KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W.9.55550-MZ6 oder
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanische Getriebe
und Differenziale
Fett auf
Molybdändisulfidbasis
für hohe
Betriebstemperaturen.
Dichte NL.GI. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizient. Dichte
NL.GI. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
elektrohydraulischen
Steller (Versionen mit
Alfa TCT-Getriebe)Synthetisches Öl mit
spezifischem Zusatz9.55550-SA1 oder
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Schmiermittel für
elektrohydraulische
Steller
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen FMVSS
n° 116 DOT 4, ISO
4925 SAE J1704.9.55597 oder
MS.90039TUTELA TOP 4 oder
TOP5
Contractual Technical
Reference N° F001.A93Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
177

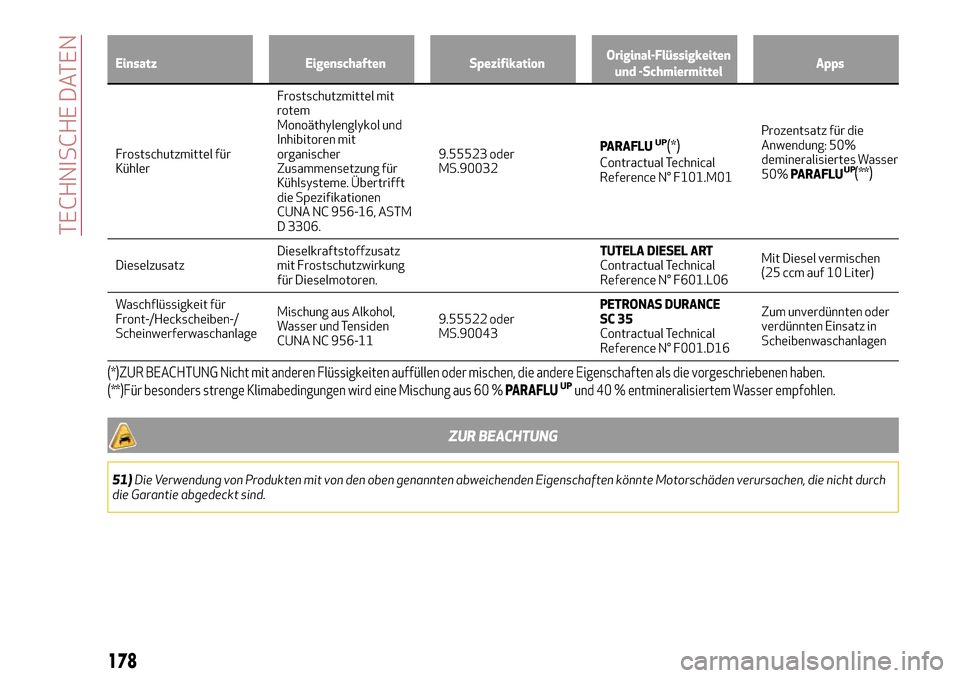

Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelApps
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem
Monoäthylenglykol und
Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft
die Spezifikationen
CUNA NC 956-16, ASTM
D 3306.9.55523 oder
MS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Prozentsatz für die
Anwendung: 50%
demineralisiertes Wasser
50%PARAFLUUP(**)
DieselzusatzDieselkraftstoffzusatz
mit Frostschutzwirkung
für Dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Mit Diesel vermischen
(25 ccm auf 10 Liter)
Waschflüssigkeit für
Front-/Heckscheiben-/
ScheinwerferwaschanlageMischung aus Alkohol,
Wasser und Tensiden
CUNA NC 956-119.55522 oder
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*)ZUR BEACHTUNG Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen haben.
(**)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % entmineralisiertem Wasser empfohlen.
ZUR BEACHTUNG
51)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht durch
die Garantie abgedeckt sind.
178
TECHNISCHE DATEN

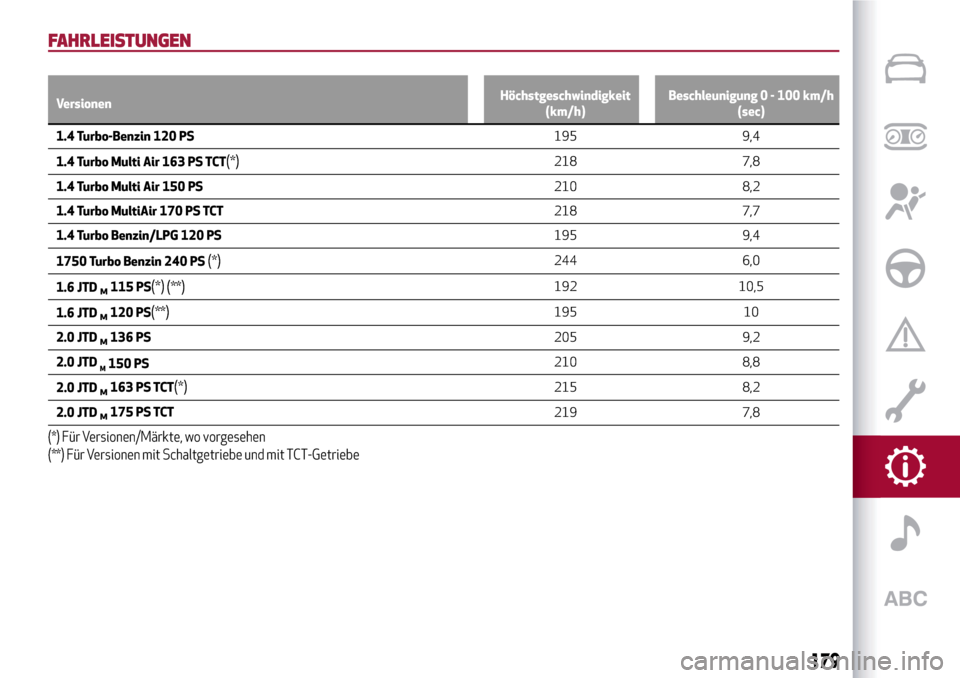

FAHRLEISTUNGEN
VersionenHöchstgeschwindigkeit
(km/h)Beschleunigung 0 - 100 km/h
(sec)
1.4 Turbo-Benzin 120 PS195 9,4
1.4 Turbo Multi Air 163 PS TCT
(*)218 7,8
1.4 Turbo Multi Air 150 PS210 8,2
1.4 Turbo MultiAir 170 PS TCT218 7,7
1.4 Turbo Benzin/LPG 120 PS195 9,4
1750 Turbo Benzin 240 PS
(*)244 6,0
1.6 JTD
M115 PS(*)
(**)192 10,5
1.6 JTD
M120 PS(**)195 10
2.0 JTD
M136 PS
205 9,2
2.0 JTD
M150 PS210 8,8
2.0 JTD
M163 PS TCT(*)215 8,2
2.0 JTD
M175 PS TCT
219 7,8
(*) Für Versionen/Märkte, wo vorgesehen
(**) Für Versionen mit Schaltgetriebe und mit TCT-Getriebe
179

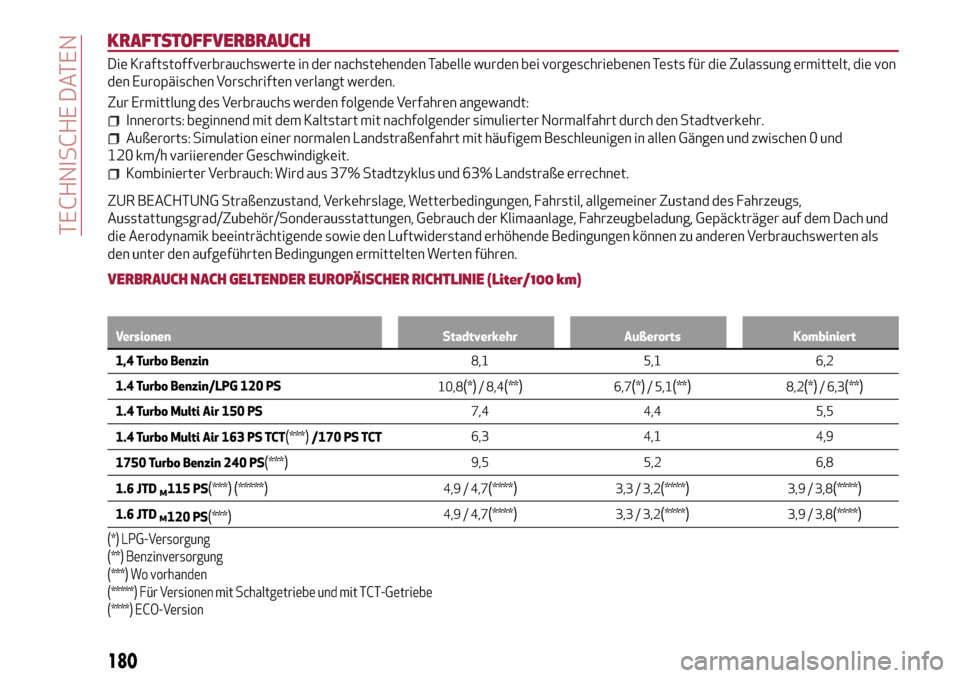

KRAFTSTOFFVERBRAUCH
Die Kraftstoffverbrauchswerte in der nachstehenden Tabelle wurden bei vorgeschriebenen Tests für die Zulassung ermittelt, die von
den Europäischen Vorschriften verlangt werden.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
Innerorts: beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr.
Außerorts: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und zwischen 0 und
120 km/h variierender Geschwindigkeit.
Kombinierter Verbrauch: Wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und
die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen Verbrauchswerten als
den unter den aufgeführten Bedingungen ermittelten Werten führen.
VERBRAUCH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
Versionen Stadtverkehr Außerorts Kombiniert
1,4 Turbo Benzin8,1 5,1 6,2
1.4 Turbo Benzin/LPG 120 PS
10,8
(*)/ 8,4(**)6,7(*)/ 5,1(**)8,2(*)/ 6,3(**)
1.4 Turbo Multi Air 150 PS7,4 4,4 5,5
1.4 Turbo Multi Air 163 PS TCT
(***)/170 PS TCT6,3 4,1 4,9
1750 Turbo Benzin 240 PS
(***)9,5 5,2 6,8
1.6 JTD
M115 PS(***)(*****)4,9 / 4,7(****)3,3 / 3,2(****)3,9 / 3,8(****)
1.6 JTDM120 PS(***)4,9 / 4,7(****)3,3 / 3,2(****)3,9 / 3,8(****)
(*) LPG-Versorgung
(**) Benzinversorgung
(***) Wo vorhanden
(*****) Für Versionen mit Schaltgetriebe und mit TCT-Getriebe
(****) ECO-Version
180
TECHNISCHE DATEN

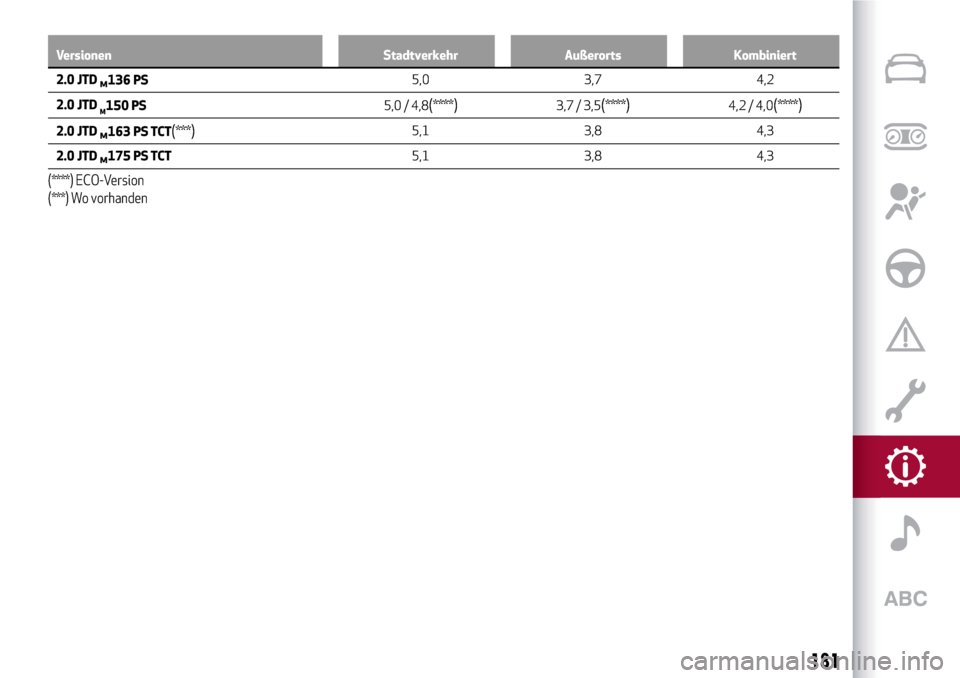

Versionen Stadtverkehr Außerorts Kombiniert
2.0 JTDM136 PS5,0 3,7 4,2
2.0 JTD
M150 PS5,0 / 4,8(****)3,7 / 3,5(****)4,2 / 4,0(****)
2.0 JTDM163 PS TCT(***)5,1 3,8 4,3
2.0 JTD
M175 PS TCT5,1 3,8 4,3
(****) ECO-Version
(***) Wo vorhanden
181

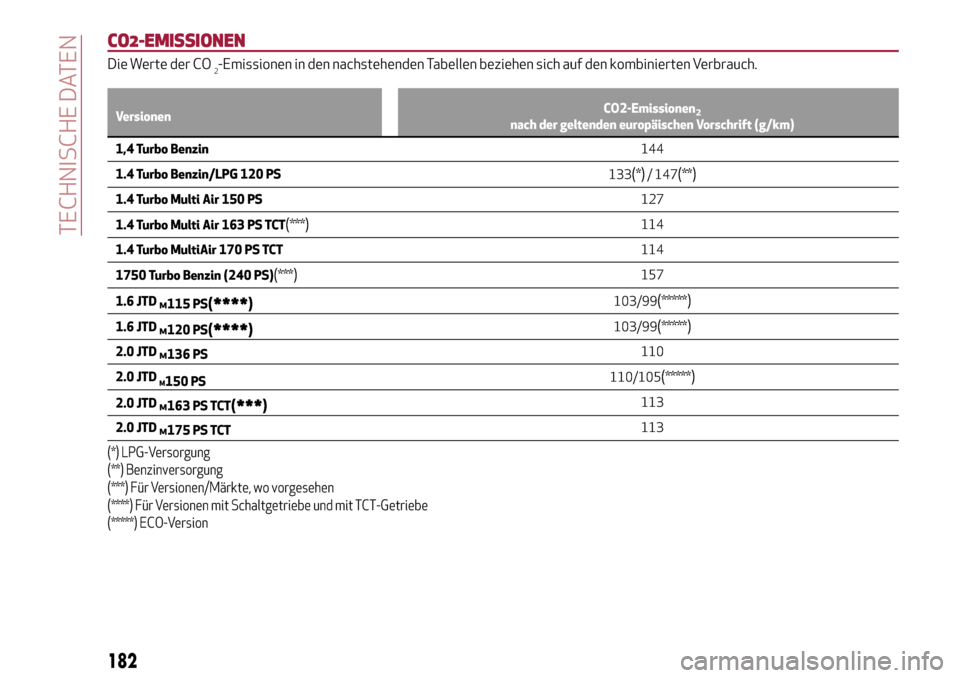

CO2-EMISSIONEN
Die Werte der CO2-Emissionen in den nachstehenden Tabellen beziehen sich auf den kombinierten Verbrauch.
VersionenCO2-Emissionen2nach der geltenden europäischen Vorschrift (g/km)
1,4 Turbo Benzin144
1.4
Turbo Benzin/LPG 120 PS
133
(*)/ 147(**)
1.4 Turbo Multi Air 150 PS127
1.4 Turbo Multi Air 163 PS TCT
(***)114
1.4 Turbo MultiAir 170 PS TCT114
1750 Turbo Benzin (240 PS)
(***)157
1.6 JTD
M115 PS(****)103/99(*****)
1.6 JTDM120 PS(****)103/99(*****)
2.0 JTDM136 PS110
2.0 JTD
M150 PS110/105(*****)
2.0 JTDM163 PS TCT(***)113
2.0 JTD
M175 PS TCT113
(*) LPG-Versorgung
(**) Benzinversorgung
(***) Für Versionen/Märkte, wo vorgesehen
(****) Für Versionen mit Schaltgetriebe und mit TCT-Getriebe
(*****) ECO-Version
182
