2017 Alfa Romeo Giulietta Betriebsanleitung (in German)

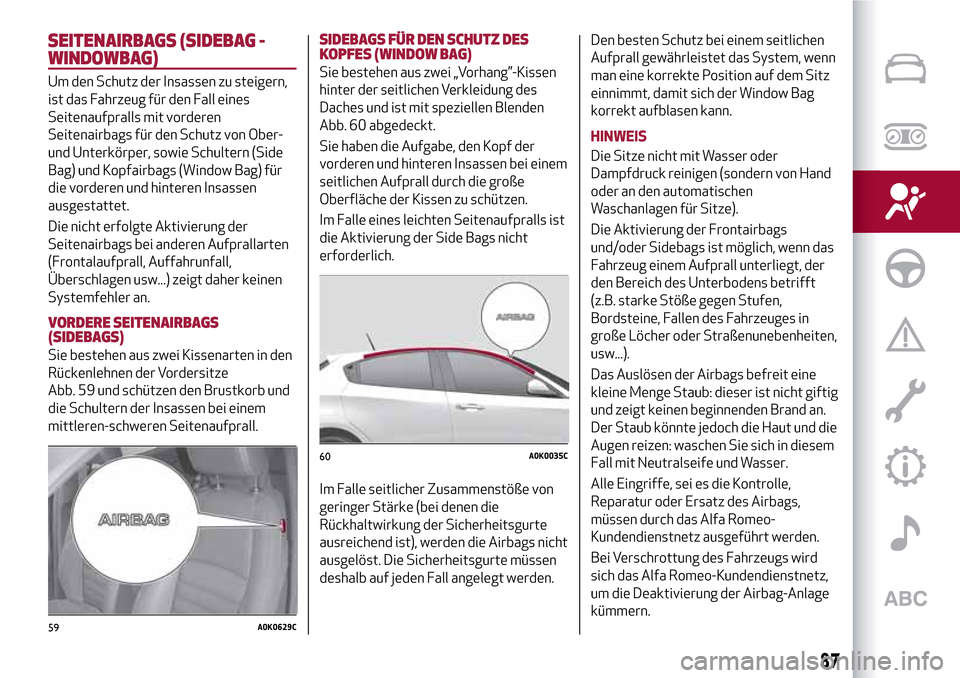

SEITENAIRBAGS (SIDEBAG -
WINDOWBAG)
Um den Schutz der Insassen zu steigern,
ist das Fahrzeug für den Fall eines
Seitenaufpralls mit vorderen
Seitenairbags für den Schutz von Ober-
und Unterkörper, sowie Schultern (Side
Bag) und Kopfairbags (Window Bag) für
die vorderen und hinteren Insassen
ausgestattet.
Die nicht erfolgte Aktivierung der
Seitenairbags bei anderen Aufprallarten
(Frontalaufprall, Auffahrunfall,
Überschlagen usw...) zeigt daher keinen
Systemfehler an.
VORDERE SEITENAIRBAGS
(SIDEBAGS)
Sie bestehen aus zwei Kissenarten in den
Rückenlehnen der Vordersitze
Abb. 59 und schützen den Brustkorb und
die Schultern der Insassen bei einem
mittleren-schweren Seitenaufprall.
SIDEBAGS FÜR DEN SCHUTZ DES
KOPFES (WINDOW BAG)
Sie bestehen aus zwei „Vorhang”-Kissen
hinter der seitlichen Verkleidung des
Daches und ist mit speziellen Blenden
Abb. 60 abgedeckt.
Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei einem
seitlichen Aufprall durch die große
Oberfläche der Kissen zu schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Side Bags nicht
erforderlich.
Im Falle seitlicher Zusammenstöße von
geringer Stärke (bei denen die
Rückhaltwirkung der Sicherheitsgurte
ausreichend ist), werden die Airbags nicht
ausgelöst. Die Sicherheitsgurte müssen
deshalb auf jeden Fall angelegt werden.Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System, wenn
man eine korrekte Position auf dem Sitz
einnimmt, damit sich der Window Bag
korrekt aufblasen kann.
HINWEIS
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von Hand
oder an den automatischen
Waschanlagen für Sitze).
Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn das
Fahrzeug einem Aufprall unterliegt, der
den Bereich des Unterbodens betrifft
(z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeuges in
große Löcher oder Straßenunebenheiten,
usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht giftig
und zeigt keinen beginnenden Brand an.
Der Staub könnte jedoch die Haut und die
Augen reizen: waschen Sie sich in diesem
Fall mit Neutralseife und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Alfa Romeo-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das Alfa Romeo-Kundendienstnetz,
um die Deaktivierung der Airbag-Anlage
kümmern.
59A0K0629C
60A0K0035C
87

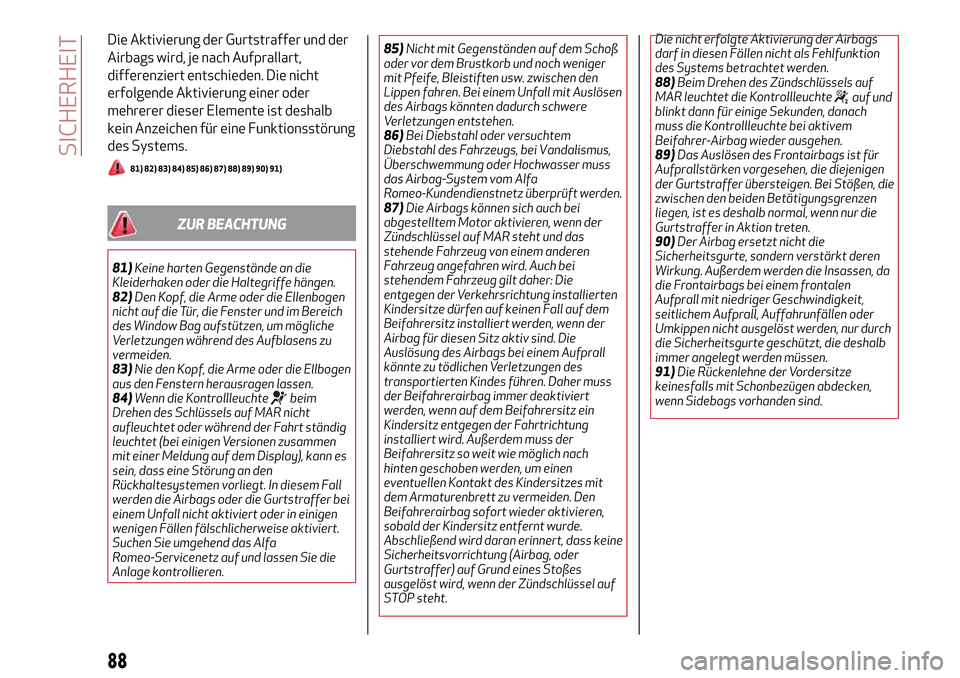

Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine Funktionsstörung
des Systems.
81) 82) 83) 84) 85) 86) 87) 88) 89) 90) 91)
ZUR BEACHTUNG
81)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
82)Den Kopf, die Arme oder die Ellenbogen
nicht auf die Tür, die Fenster und im Bereich
des Window Bag aufstützen, um mögliche
Verletzungen während des Aufblasens zu
vermeiden.
83)Nie den Kopf, die Arme oder die Ellbogen
aus den Fenstern herausragen lassen.
84)Wenn die Kontrollleuchte
beim
Drehen des Schlüssels auf MAR nicht
aufleuchtet oder während der Fahrt ständig
leuchtet (bei einigen Versionen zusammen
mit einer Meldung auf dem Display), kann es
sein, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer bei
einem Unfall nicht aktiviert oder in einigen
wenigen Fällen fälschlicherweise aktiviert.
Suchen Sie umgehend das Alfa
Romeo-Servicenetz auf und lassen Sie die
Anlage kontrollieren.85)Nicht mit Gegenständen auf dem Schoß
oder vor dem Brustkorb und noch weniger
mit Pfeife, Bleistiften usw. zwischen den
Lippen fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwere
Verletzungen entstehen.
86)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser muss
das Airbag-System vom Alfa
Romeo-Kundendienstnetz überprüft werden.
87)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn der
Zündschlüssel auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Den
Beifahrerairbag sofort wieder aktivieren,
sobald der Kindersitz entfernt wurde.
Abschließend wird daran erinnert, dass keine
Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn der Zündschlüssel auf
STOP steht.Die nicht erfolgte Aktivierung der Airbags
darf in diesen Fällen nicht als Fehlfunktion
des Systems betrachtet werden.
88)Beim Drehen des Zündschlüssels auf
MAR leuchtet die Kontrollleuchte
auf und
blinkt dann für einige Sekunden, danach
muss die Kontrollleuchte bei aktivem
Beifahrer-Airbag wieder ausgehen.
89)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen, die
zwischen den beiden Betätigungsgrenzen
liegen, ist es deshalb normal, wenn nur die
Gurtstraffer in Aktion treten.
90)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen, da
die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur durch
die Sicherheitsgurte geschützt, die deshalb
immer angelegt werden müssen.
91)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
88
SICHERHEIT

Werfen wir nun einen Blick in die „Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen Bedingungen sicher fahren und
immer auf einen tollen Reisegefährten zählen können, dem Ihr
Komfort und Ihr Geldbeutel wichtig ist.
ANLASSEN UND FAHRT
MOTOR ANLASSEN.............................90
BEIM PARKEN................................91
AUTOMATIKGETRIEBE MIT DOPPELKUPPLUNG ...........92
SCHALTGETRIEBE..............................96
START&STOP-AUTOMATIK........................96
CRUISE CONTROL ..............................98
PARKSENSOREN. .............................100
ZIEHEN VON ANHÄNGERN . . .....................102
AUFTANKEN DES FAHRZEUGS.....................103

MOTOR ANLASSEN
Vor dem Anlassen des Fahrzeugmotors,
den Sitz, die Innen- und Außenspiegel
einstellen und den Sicherheitsgurt
korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
MOTORANLASSVORGANG
92) 93) 94)
21) 22) 23)
Vorgehensweise:
Die Handbremse anziehen und den
Gangschalthebel in den Leerlauf stellen.
Den Zündschlüssel auf MAR drehen.
NUR BEI DIESELVERSIONEN: Auf der
Instrumententafel leuchtet die
Kontrollleuchte
und auf dem Display
wird das Symbol
angezeigt.
Warten, bis die Kontrollleuchten
erloschen sind.
Das Kupplungspedal ohne Betätigung
des Gaspedals ganz durchtreten.
Den Zündschlüssel auf AVV drehen
und loslassen, sobald der Motor startet.
Wenn das Symbolauf dem
Display bei Schlüssel auf MAR zusammen
mit der Kontrollleuchte
eingeschaltet bleibt, empfiehlt es
sich, den Schlüssel wieder auf STOP und
dann erneut auf MAR zu drehen. Falls das
Symbol weiterhin angezeigt wird, mit den
anderen mitgelieferten Schlüsseln
nochmal versuchen. Wenn es dann noch
immer nicht gelingt, den Motor zu
starten, wendet man sich an das Alfa
Romeo-Kundendienstnetz.
Bei abgestellten Motor den
Zündschlüssel nicht auf MAR lassen.
FALSCHE ANGABE DES
MOTORÖLSTANDES
(wo vorhanden)
Wird der Zündschalter auf MAR gedreht,
scheint auf dem Display bei geringem
Motorölstand einige Sekunden lang ein
entsprechender Warnhinweis auf.
ZUR BEACHTUNG Damit das Öl
vorschriftsgemäß nachgefüllt werden
kann, sollte, nachdem der Zündschlüssel
auf MAR gedreht wurde, ca. 2 Sekunden
gewartet werden, bevor der Motor
angelassen wird.
ZUR BEACHTUNG
92)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
93)Solange der Motor nicht angelassen
wird, funktioniert die Servobremse nicht.
Daher ist ein viel stärkerer Kraftaufwand als
üblich auf das Bremspedal erforderlich.
94)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung von
Bergabfahrten vermeiden. Diese Manöver
können den Katalysator beschädigen.
ZUR BEACHTUNG
21)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km (1000 Meilen)
sollten dem Fahrzeug keine
Höchstleistungen abverlangt werden (z. B.
extrem hohe Beschleunigungen, lange Fahrt
bei höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
22)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
23)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht nutzlos
Kraftstoff und ist für den Motor schädlich.
90
ANLASSEN UND FAHRT

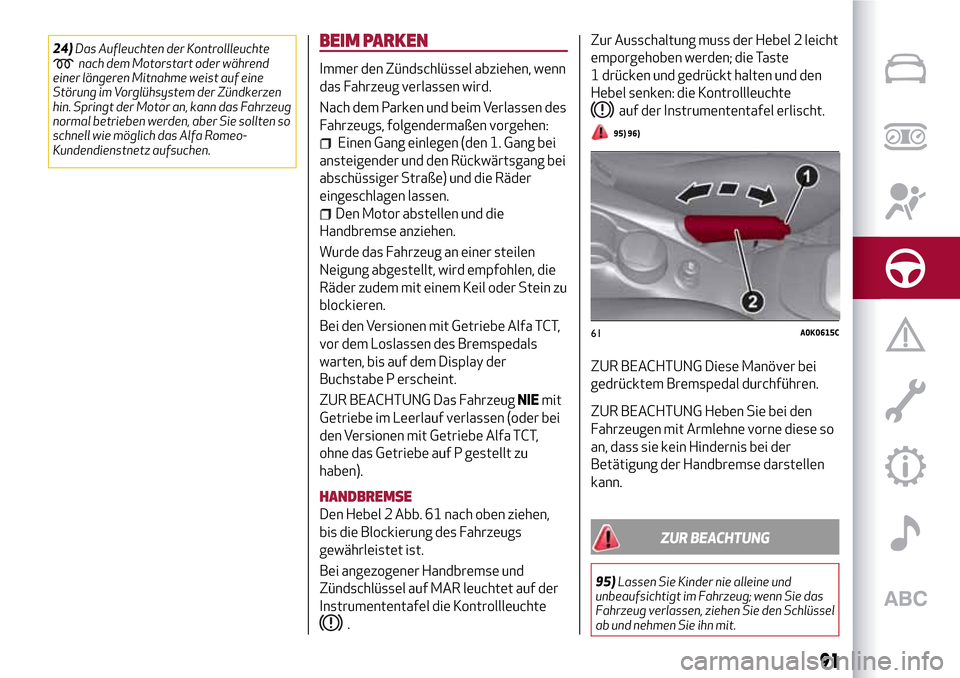

24)Das Aufleuchten der Kontrollleuchtenach dem Motorstart oder während
einer längeren Mitnahme weist auf eine
Störung im Vorglühsystem der Zündkerzen
hin. Springt der Motor an, kann das Fahrzeug
normal betrieben werden, aber Sie sollten so
schnell wie möglich das Alfa Romeo-
Kundendienstnetz aufsuchen.
BEIM PARKEN
Immer den Zündschlüssel abziehen, wenn
das Fahrzeug verlassen wird.
Nach dem Parken und beim Verlassen des
Fahrzeugs, folgendermaßen vorgehen:
Einen Gang einlegen (den 1. Gang bei
ansteigender und den Rückwärtsgang bei
abschüssiger Straße) und die Räder
eingeschlagen lassen.
Den Motor abstellen und die
Handbremse anziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein zu
blockieren.
Bei den Versionen mit Getriebe Alfa TCT,
vor dem Loslassen des Bremspedals
warten, bis auf dem Display der
Buchstabe P erscheint.
ZUR BEACHTUNG Das FahrzeugNIEmit
Getriebe im Leerlauf verlassen (oder bei
den Versionen mit Getriebe Alfa TCT,
ohne das Getriebe auf P gestellt zu
haben).
HANDBREMSE
Den Hebel 2 Abb. 61 nach oben ziehen,
bis die Blockierung des Fahrzeugs
gewährleistet ist.
Bei angezogener Handbremse und
Zündschlüssel auf MAR leuchtet auf der
Instrumententafel die Kontrollleuchte
.Zur Ausschaltung muss der Hebel 2 leicht
emporgehoben werden; die Taste
1 drücken und gedrückt halten und den
Hebel senken: die Kontrollleuchte
auf der Instrumententafel erlischt.
95) 96)
ZUR BEACHTUNG Diese Manöver bei
gedrücktem Bremspedal durchführen.
ZUR BEACHTUNG Heben Sie bei den
Fahrzeugen mit Armlehne vorne diese so
an, dass sie kein Hindernis bei der
Betätigung der Handbremse darstellen
kann.
ZUR BEACHTUNG
95)Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie das
Fahrzeug verlassen, ziehen Sie den Schlüssel
ab und nehmen Sie ihn mit.
61A0K0615C
91

96)Das Fahrzeug muss nach einigen
Einrastungen des Handbremshebels
blockiert sein: Sollte dies nicht der Fall sein,
das Alfa Romeo-Kundendienstnetz
aufsuchen, um die Einstellung vornehmen zu
lassen. Das Fahrzeug immer sicher parken,
und die obigen Angaben sowie die geltende
Straßenverkehrsordnung berücksichtigen.AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG
(für Versionen / Märkte, wo vorgesehen)
WÄHLHEBEL
Der Gangwählhebel besitzt folgende
Stellungen:
P= Parken
R= Rückwärtsgang
N= Leerlauf
D= Drive (automatischer
Vorwärtsgang)
+= sequentielles Hochschalten
+= sequentielles Herunterschalten
Bei sequentieller Verwendung des
Schalthebels, indem dieser von D nach
links verschoben wird, rasten die
Positionen gegen + oder gegen – nicht ein.
Am Hebel befindet sich eine Taste A, die
gedrückt werden muss, um den Hebel in
die Stellungen P oder R zu schieben.
Der Wechsel von D in den „sequentiellen
Betrieb” und umgekehrt ist frei.
Der Übergang von D auf N ist frei.
Die Wechsel von N auf R oder von R auf P
sind nur bei gedrückter Schalthebeltaste
möglich.
MOTOR ANLASSEN
Das Anlassen ist nur mit Schalthebel in
Position P oder N (mit oder ohne
gedrücktem Bremspedal) möglich.
Beim Anlassen befindet sich das System
in Position N oder P (letztere entspricht
einem Leerlauf, aber die Räder des
Fahrzeugs sind mechanisch blockiert).
System Start&Stop
Bei stillstehendem Fahrzeug und
aktiviertem Start&Stop schaltet der
Motor ab, wenn sich der Schalthebel in
einer von R abweichenden Position (zum
Parken) befindet.
Bei einem Haltevorgang in einer Steigung
ist das Abstellen des Motors deaktiviert,
damit die „Hill Holder”-Funktion
eingreifen kann (Ausnahme: bei geringen
Steigungen und bei nicht vollständig
gedrücktem Bremspedal).
Der automatische Neustart des Motors
erfolgt wenn:
Das Bremspedal losgelassen wird und
sich der Schalthebel nicht in den
Positionen N oder P befindet.
der Schalthebel in die nicht
einrastende Position +, - oder in die
Position R gebracht wird.
Wenn der Getriebehebel von D nach
links in den „sequentiellen Betrieb”
geschaltet wird.
92
ANLASSEN UND FAHRT

die Bedienhebel am Lenkrad + oder -
betätigt werden (für Versionen/Märkte,
wo vorgesehen).
ABSTELLEN DES MOTORS
Das Abstellen des Motors ist in einer
jeder Position des Schalthebels möglich.
Versionen mit dem System Start&Stop
Um den Motor abzustellen, müssen das
Fahrzug angehalten und das Bremspedal
niedergetreten werden: bei
ungenügendem Druck auf das
Bremspedal stellt der Motor nicht ab.
Diese Eigenschaft ermöglicht es, ein
Abstellen des Motors bei besonders
starkem Verkehr zu verhindern.
ABZIEHEN DES ZÜNDSCHLÜSSELS
28)
Der Zündschlüssel kann nur abgezogen
werden, wenn sich der Wählhebel in der
Position P befindet.
Um den Zündschlüssel abzuziehen, muss
er auf MAR und danach auf STOP gedreht
werden.
ANFAHREN DES FAHRZEUGS
Um das Fahrzeug ausgehend von der
Position P in Bewegung zu setzen, das
Bremspedal drücken und den
Schalthebel, durch Drücken der
Schalthebeltaste, in die gewünschte
Position (D, R oder „sequentieller
Betrieb”) bringen.Auf dem Display wird der eingelegte
Gang angezeigt.
Wenn das Bremspedal losgelassen wird,
beginnt das Fahrzeug sich vorwärts oder
rückwärts zu bewegen, sobald die
Steuerung eingelegt wird
(Creeping-Effekt). Das Drücken des
Gaspedals ist nicht erforderlich.
ZUR BEACHTUNG Sollte der effektiv
eingelegte Gang entsprechend der
Anzeige auf der Instrumententafel nicht
mit der Getriebehebelstellung
übereinstimmen, blinkt auf der Blende
der der Hebelstellung entsprechende
Buchstabe, und das System gibt ein
akustisches Signal ab.
Diese Bedingung ist nicht als
Betriebsstörung zu verstehen. Es handelt
sich einfach um eine Systemanfrage nach
einer Wiederholung des Schaltvorgangs.
ZUR BEACHTUNG Bei gelöster
Handbremse und losgelassenem
Bremspedal, Motor im Leerlauf und
Schalthebel in den Positionen D, R oder
sequentieller Betrieb sehr vorsichtig
sein, denn das Fahrzeug kann sich auch
ohne die Betätigung des Gaspedals
bewegen. Diese Voraussetzung kann bei
eben stehendem Fahrzeug in engen
Parkmanövern genutzt werden. Dabei nur
das Bremspedal drücken.AUTOMATISCHER FAHRMODUS
Aus dem sequentiellen Betrieb ist es bei
allen Fahrbedingungen möglich die
Position D auszuwählen.
Beim automatischen Fahrmodus wird das
optimale Übersetzungsverhältnis vom
elektronischen Getriebesteuergerät
unter Berücksichtigung der
Fahrgeschwindigkeit, der
Motorbelastung (Gaspedalposition) und
des Gefälles gewählt.
„Kick-Down”-Funktion
Für eine rasche Beschleunigung des
Fahrzeugs bei durchgedrücktem
Gaspedal nimmt das
Automatikgetriebesystem das Einlegen
eines niedrigeren Ganges vor (Funktion
„Kick-down”).
ZUR BEACHTUNG Beim Befahren von
Straßen mit schlechter Bodenhaftung
(Schnee, Eis usw.) ist die Kick-Down-
Funktion möglichst nicht einzuschalten.
93

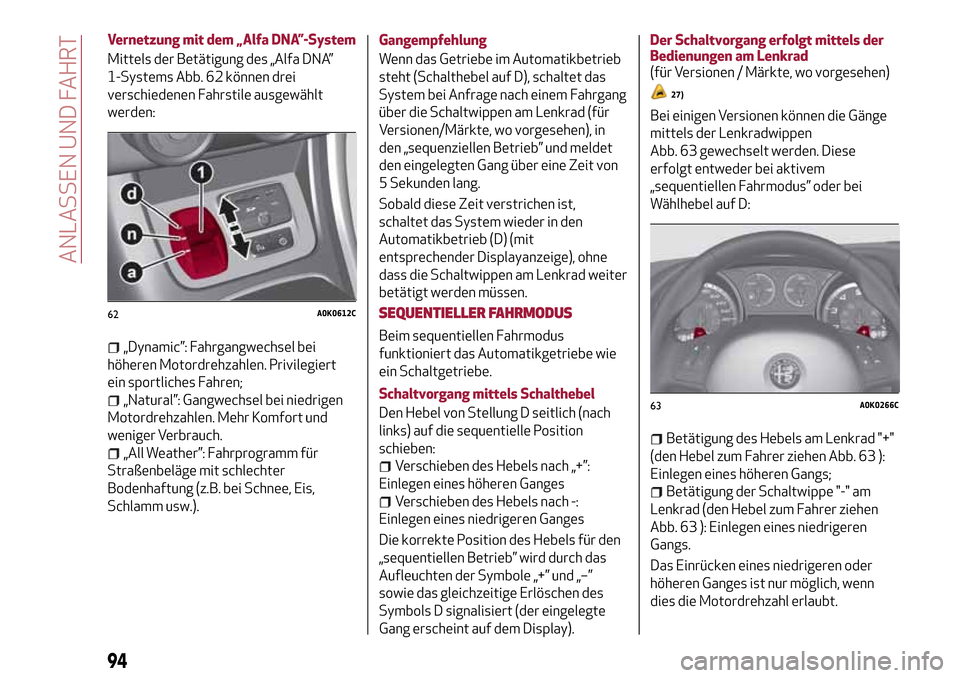

Vernetzung mit dem „Alfa DNA”-System
Mittels der Betätigung des „Alfa DNA”
1-Systems Abb. 62 können drei
verschiedenen Fahrstile ausgewählt
werden:
„Dynamic”: Fahrgangwechsel bei
höheren Motordrehzahlen. Privilegiert
ein sportliches Fahren;
„Natural”: Gangwechsel bei niedrigen
Motordrehzahlen. Mehr Komfort und
weniger Verbrauch.
„All Weather”: Fahrprogramm für
Straßenbeläge mit schlechter
Bodenhaftung (z.B. bei Schnee, Eis,
Schlamm usw.).Gangempfehlung
Wenn das Getriebe im Automatikbetrieb
steht (Schalthebel auf D), schaltet das
System bei Anfrage nach einem Fahrgang
über die Schaltwippen am Lenkrad (für
Versionen/Märkte, wo vorgesehen), in
den „sequenziellen Betrieb” und meldet
den eingelegten Gang über eine Zeit von
5 Sekunden lang.
Sobald diese Zeit verstrichen ist,
schaltet das System wieder in den
Automatikbetrieb (D) (mit
entsprechender Displayanzeige), ohne
dass die Schaltwippen am Lenkrad weiter
betätigt werden müssen.
SEQUENTIELLER FAHRMODUS
Beim sequentiellen Fahrmodus
funktioniert das Automatikgetriebe wie
ein Schaltgetriebe.
Schaltvorgang mittels Schalthebel
Den Hebel von Stellung D seitlich (nach
links) auf die sequentielle Position
schieben:
Verschieben des Hebels nach „+”:
Einlegen eines höheren Ganges
Verschieben des Hebels nach -:
Einlegen eines niedrigeren Ganges
Die korrekte Position des Hebels für den
„sequentiellen Betrieb” wird durch das
Aufleuchten der Symbole „+” und „–”
sowie das gleichzeitige Erlöschen des
Symbols D signalisiert (der eingelegte
Gang erscheint auf dem Display).Der Schaltvorgang erfolgt mittels der
Bedienungen am Lenkrad
(für Versionen / Märkte, wo vorgesehen)
27)
Bei einigen Versionen können die Gänge
mittels der Lenkradwippen
Abb. 63 gewechselt werden. Diese
erfolgt entweder bei aktivem
„sequentiellen Fahrmodus” oder bei
Wählhebel auf D:
Betätigung des Hebels am Lenkrad "+"
(den Hebel zum Fahrer ziehen Abb. 63 ):
Einlegen eines höheren Gangs;
Betätigung der Schaltwippe "-" am
Lenkrad (den Hebel zum Fahrer ziehen
Abb. 63 ): Einlegen eines niedrigeren
Gangs.
Das Einrücken eines niedrigeren oder
höheren Ganges ist nur möglich, wenn
dies die Motordrehzahl erlaubt.
62A0K0612C
63A0K0266C
94
ANLASSEN UND FAHRT
